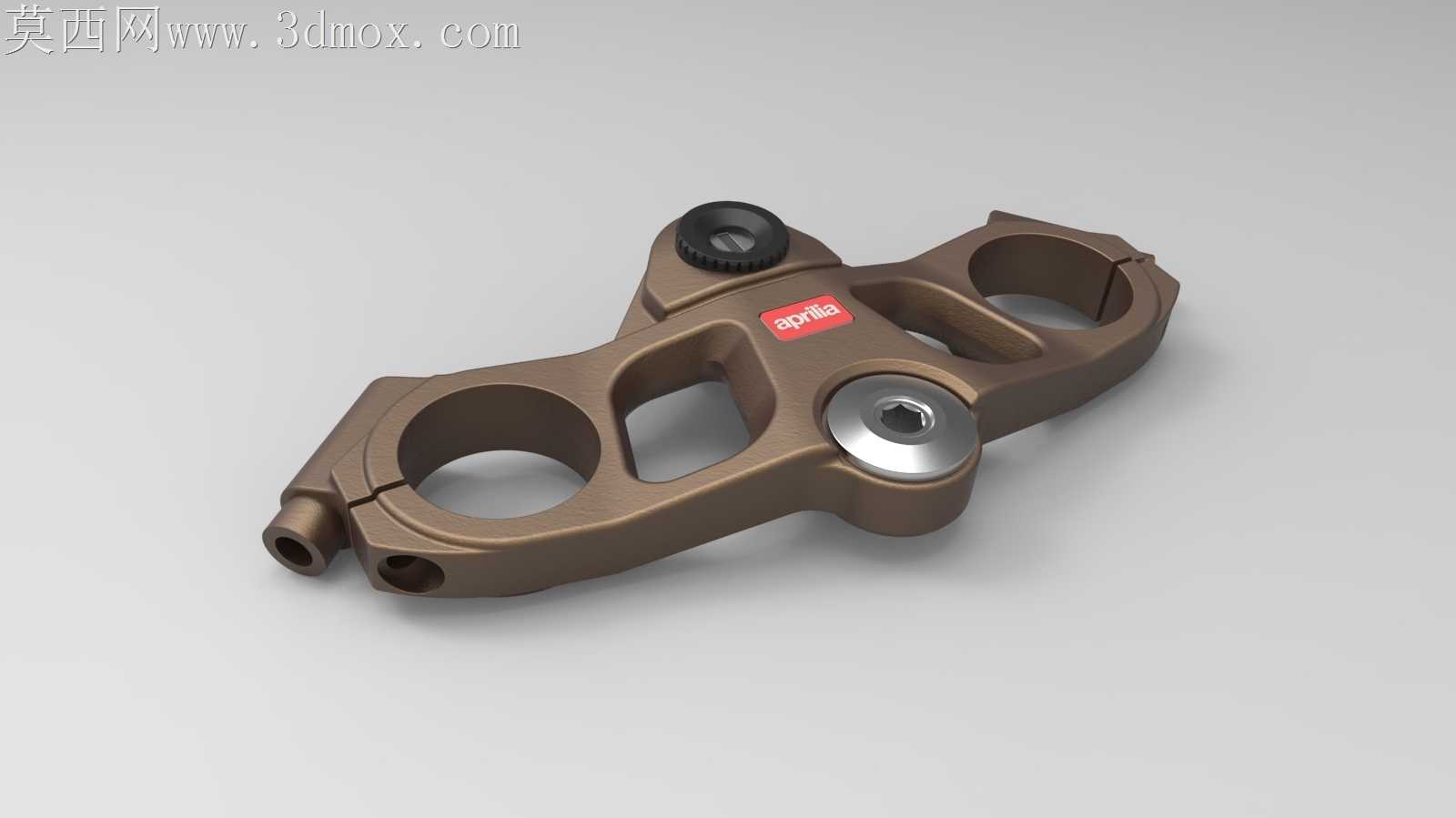

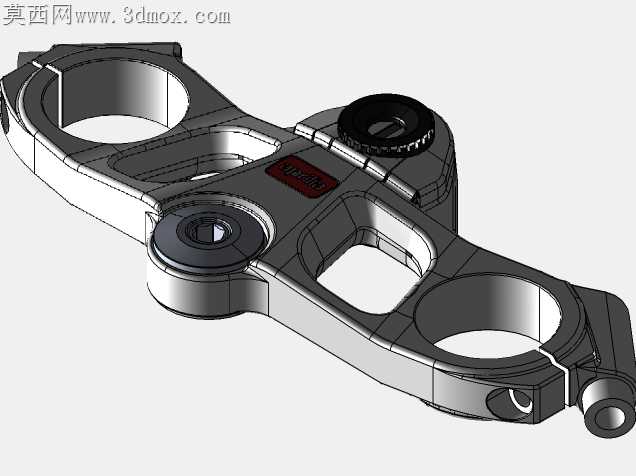

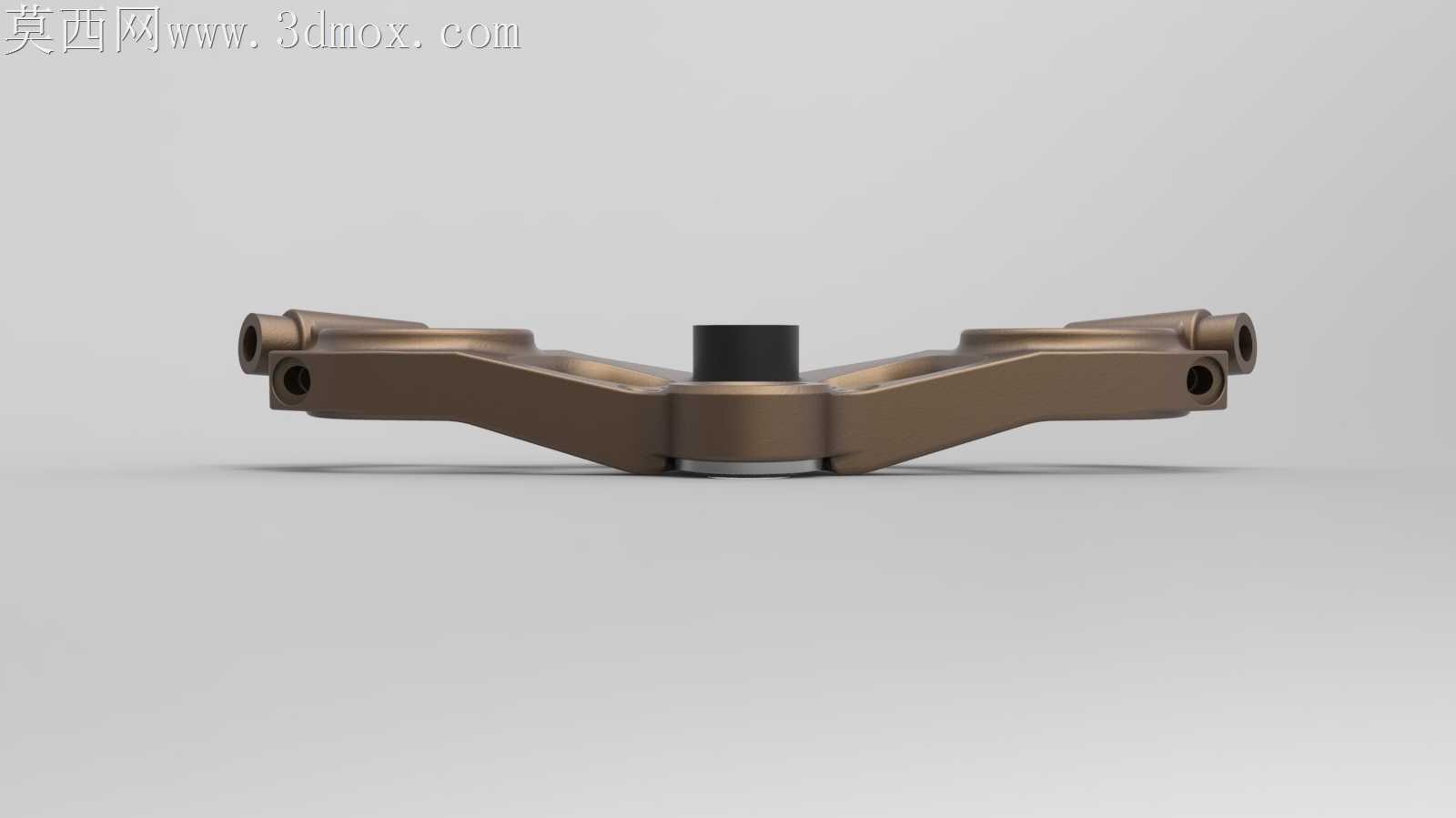

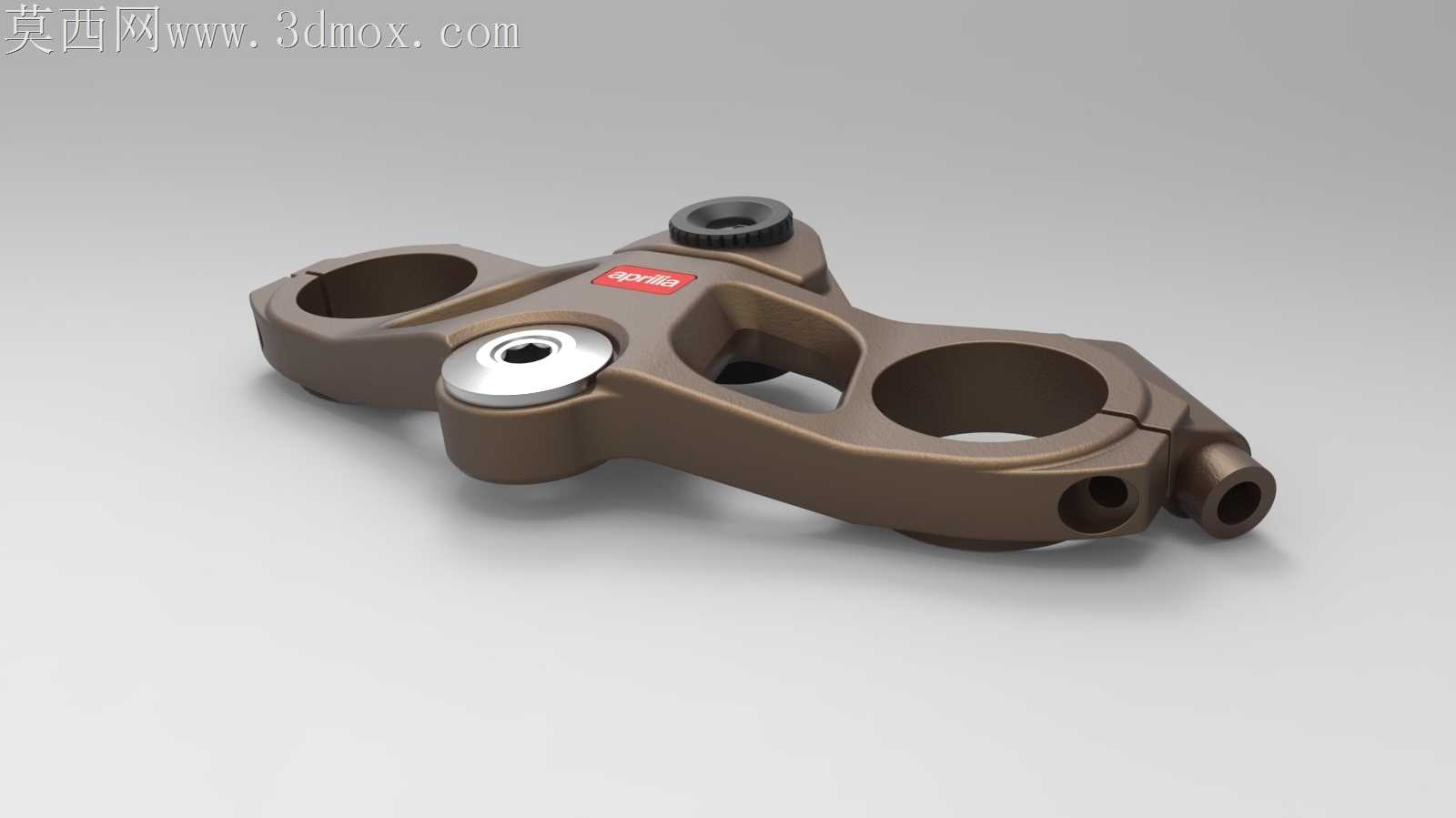

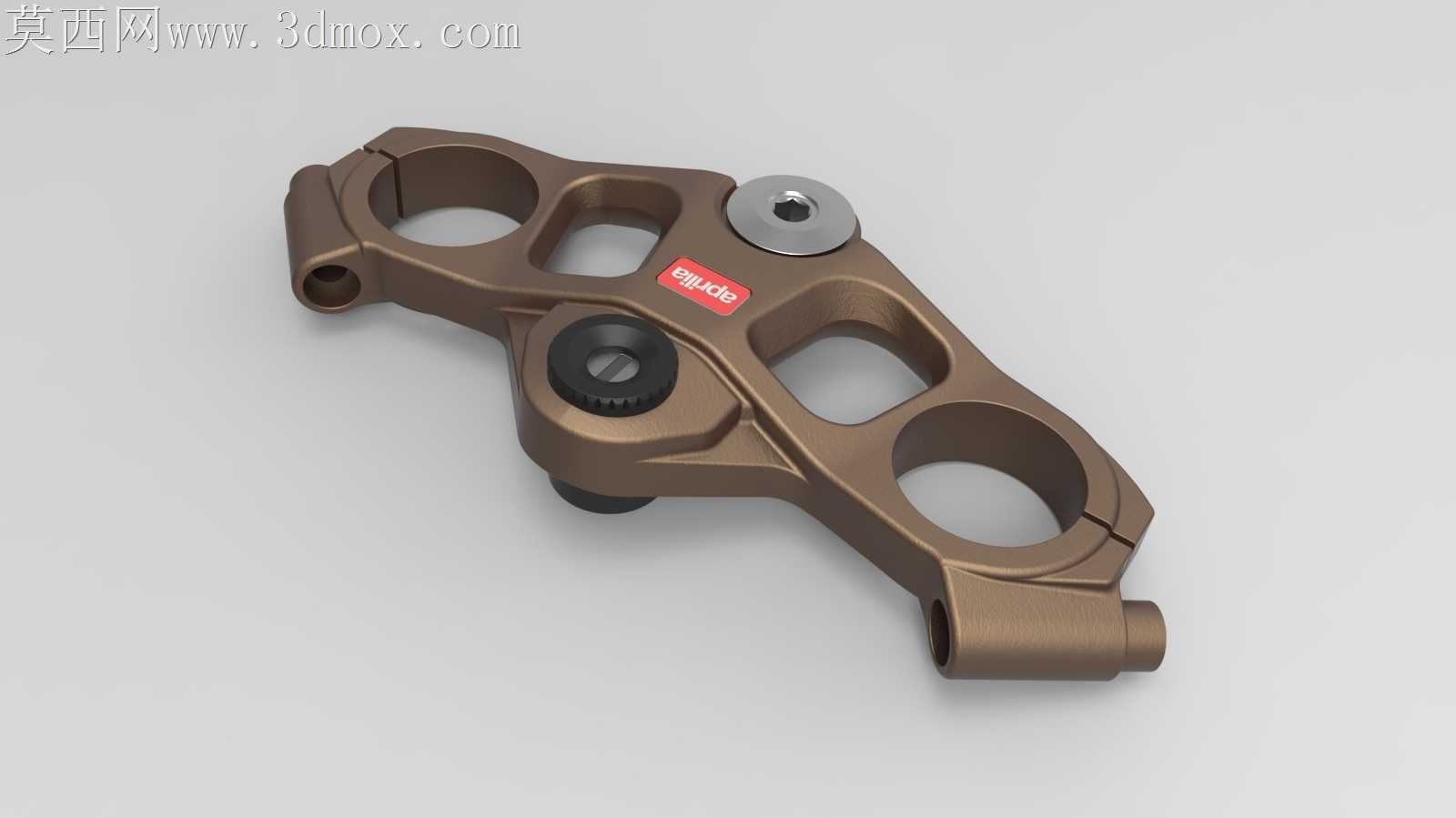

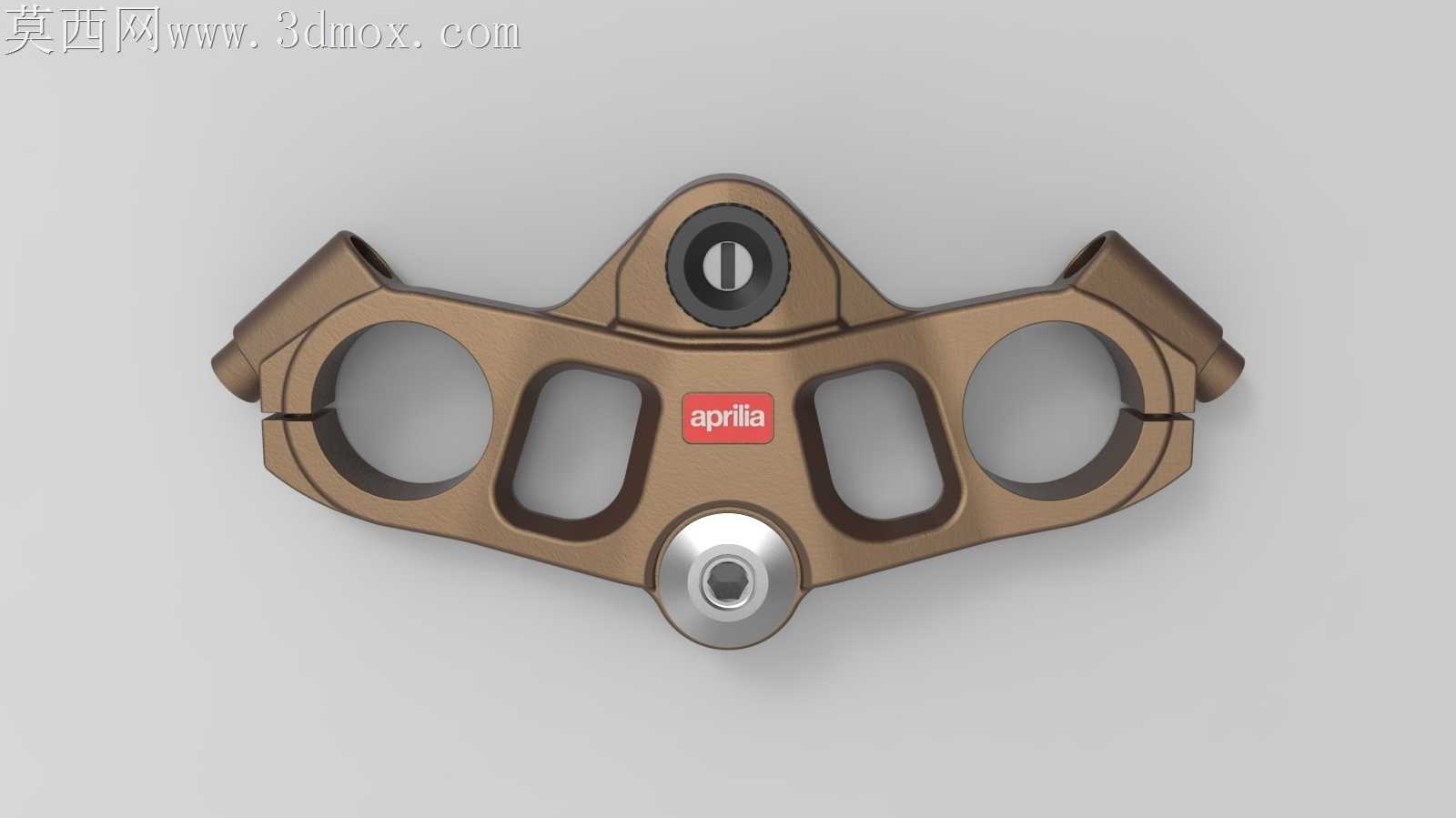

阿普利亚RS125摩托上联板转向部件

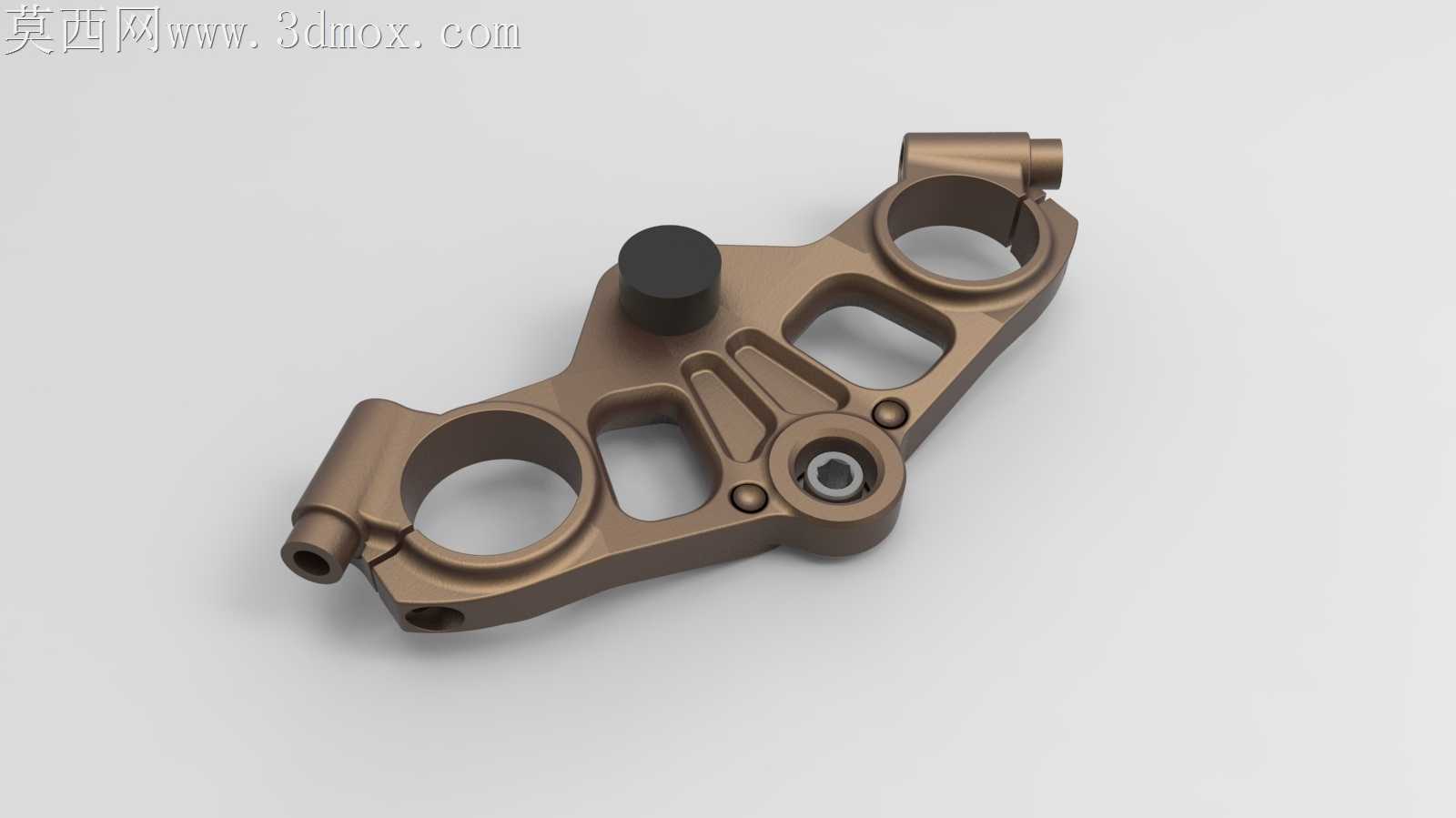

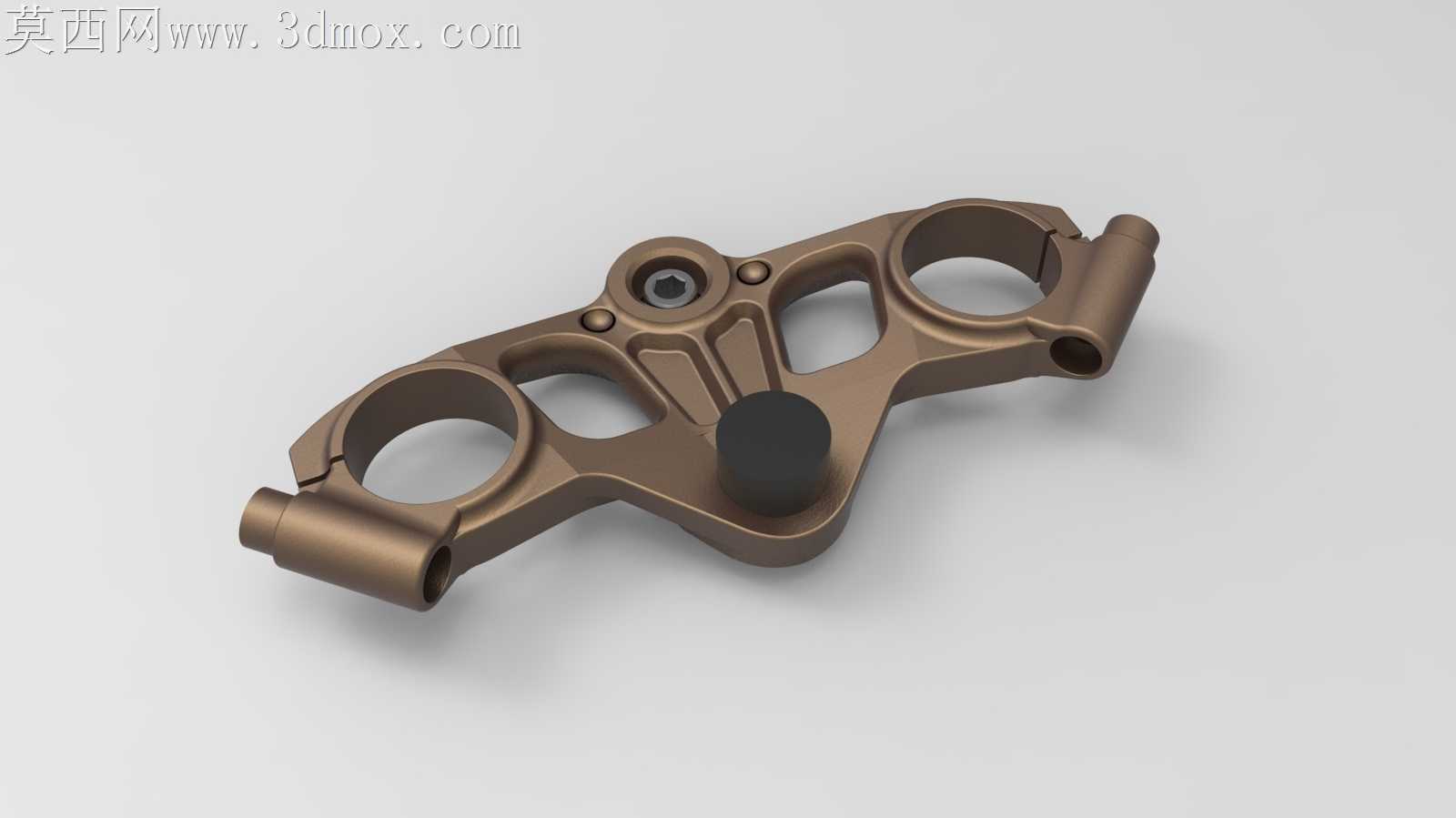

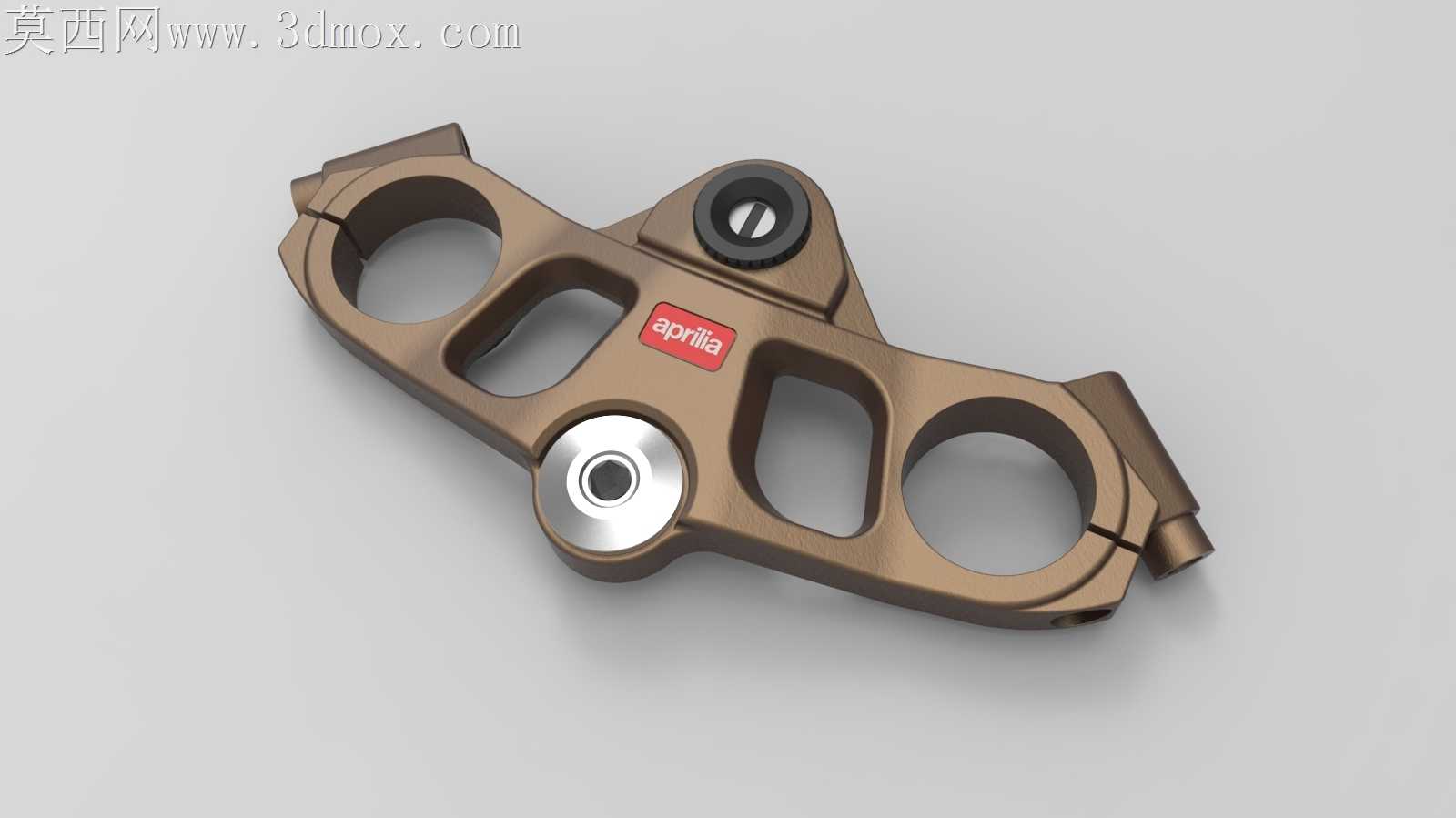

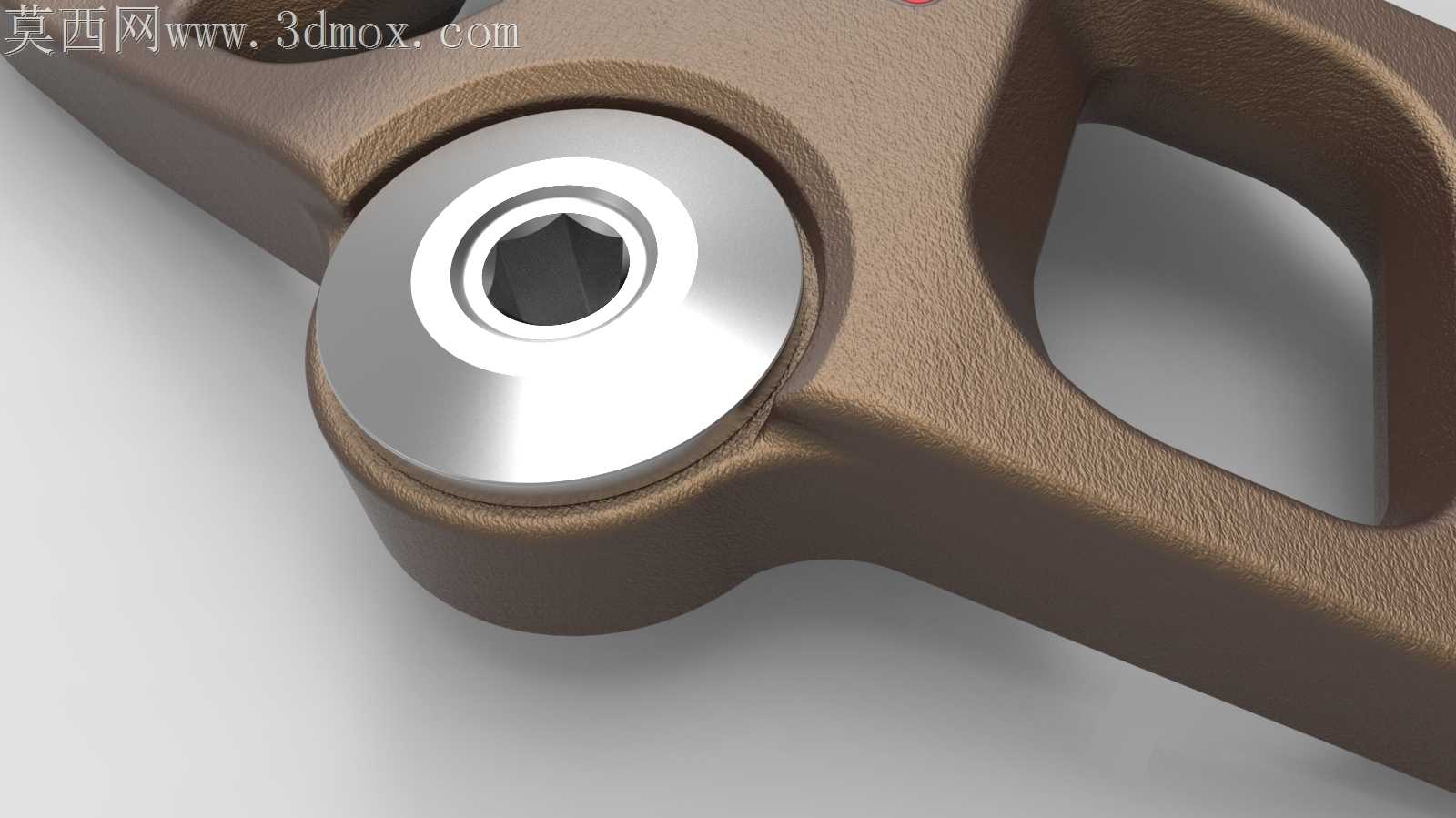

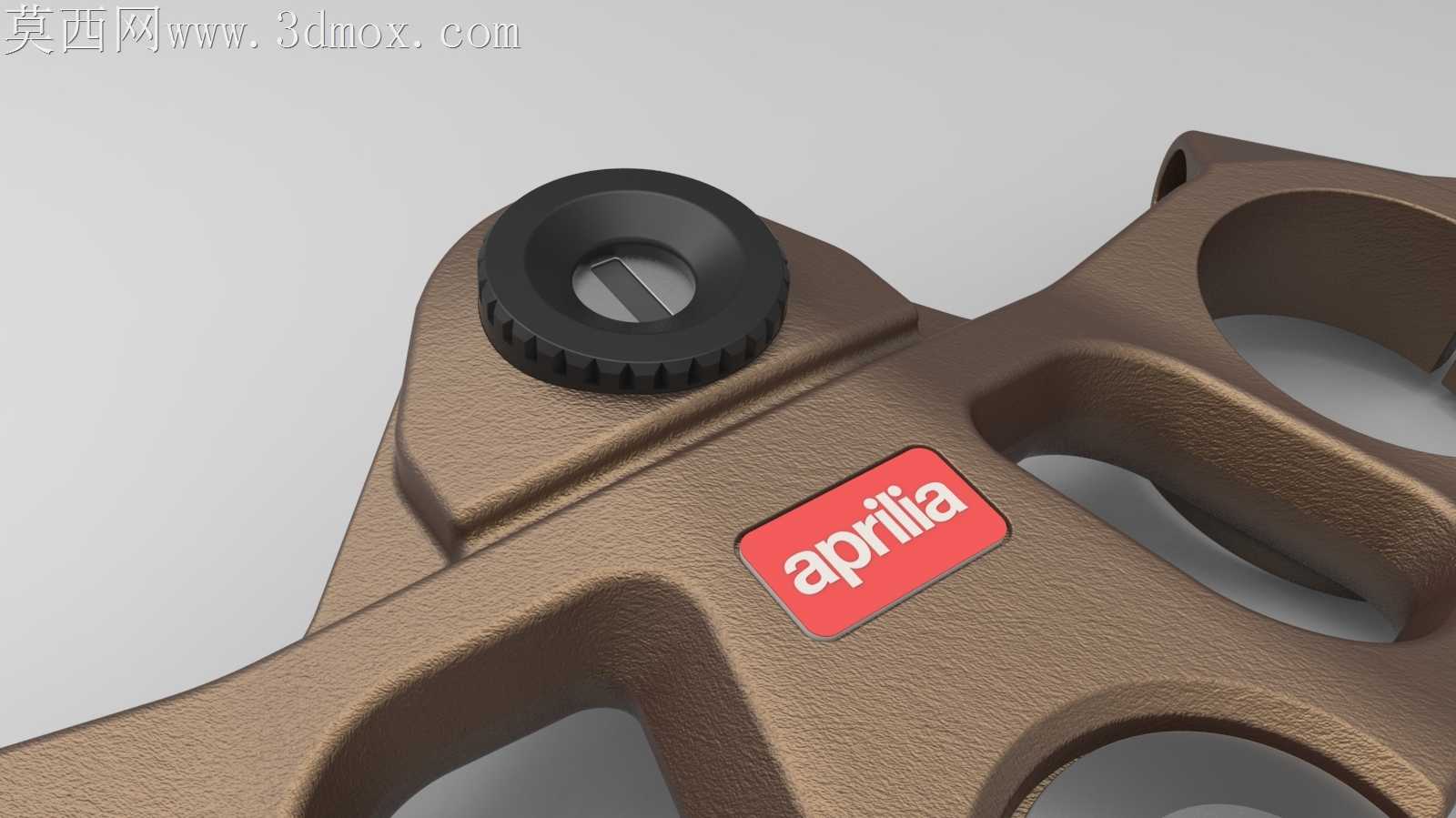

摩托转向系统的上联板长期承受车把传递的交变载荷，赛道工况下急刹、压弯带来的冲击会反复拉扯安装孔位，原厂铸造件常出现应力集中导致的孔位开裂、紧固面形变问题，复刻建模时最先要落地的就是加工环节的应力释放考量。两个前减震安装孔的同轴度公差要控制在0.02mm以内，孔壁预留0.1mm的精镗余量，避免铣削加工时因工件装夹应力释放导致孔位偏斜，后续装配时出现减震杆卡滞、转向阻尼不均的问题。中间转向柱安装位的台阶面做了0.5mm的下沉设计，既可以避开焊接飞溅的残留凸起，也能给锁紧螺母留出足够的压紧行程，不会出现螺母拧到位但轴向仍有窜动间隙的隐患。表面的品牌标识凹槽深度控制在0.3mm，做阳极氧化处理时颜料能均匀填充凹槽，不会出现溢色或者标识模糊的问题，同时凹槽边缘做了R0.2的圆角过渡，避免应力集中在标识边角处，长期颠簸后出现裂纹延伸。三个镂空减重孔的边缘全部做了倒角处理，不是单纯为了外观顺滑，是为了避免铣削后的毛刺残留，装配时划伤减震外管或者线束外皮，同时倒角后的孔边在受力时能分散应力，不会因为直角缺口产生疲劳裂纹。车把安装座的贴合面做了细密的网纹滚花设计，增大和车把固定座的摩擦力，即使紧固螺栓出现轻微松动，车把也不会出现相对转动，保障赛道骑行时的转向操控精度。锁紧螺丝的过孔做了沉台设计，螺丝头完全沉入构件平面内，不会突出表面刮擦骑行服或者线束，沉台深度刚好和螺丝头厚度匹配，不会出现螺丝头凸出或者沉台过深导致螺丝有效啮合长度不足的问题。材质选用6061-T6铝合金做硬质阳极氧化，表面硬度能达到HV400以上，日常骑行中飞石磕碰不会留下明显凹痕，氧化层的耐磨特性也能避免长期和减震、车把摩擦出现接触面凹陷，导致装配间隙变大。
