ApriliaRS125摩托车燃油储油罐结构

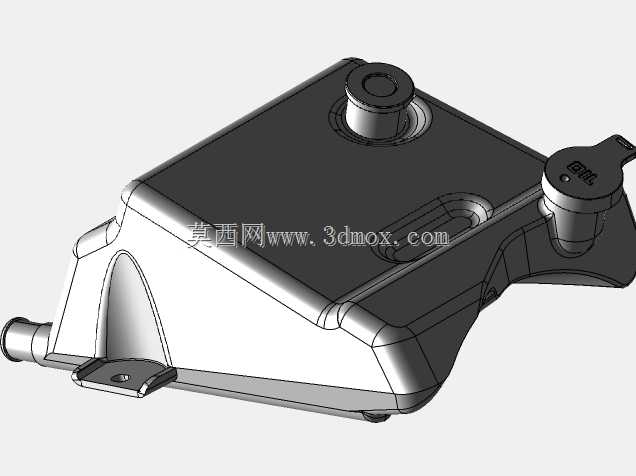

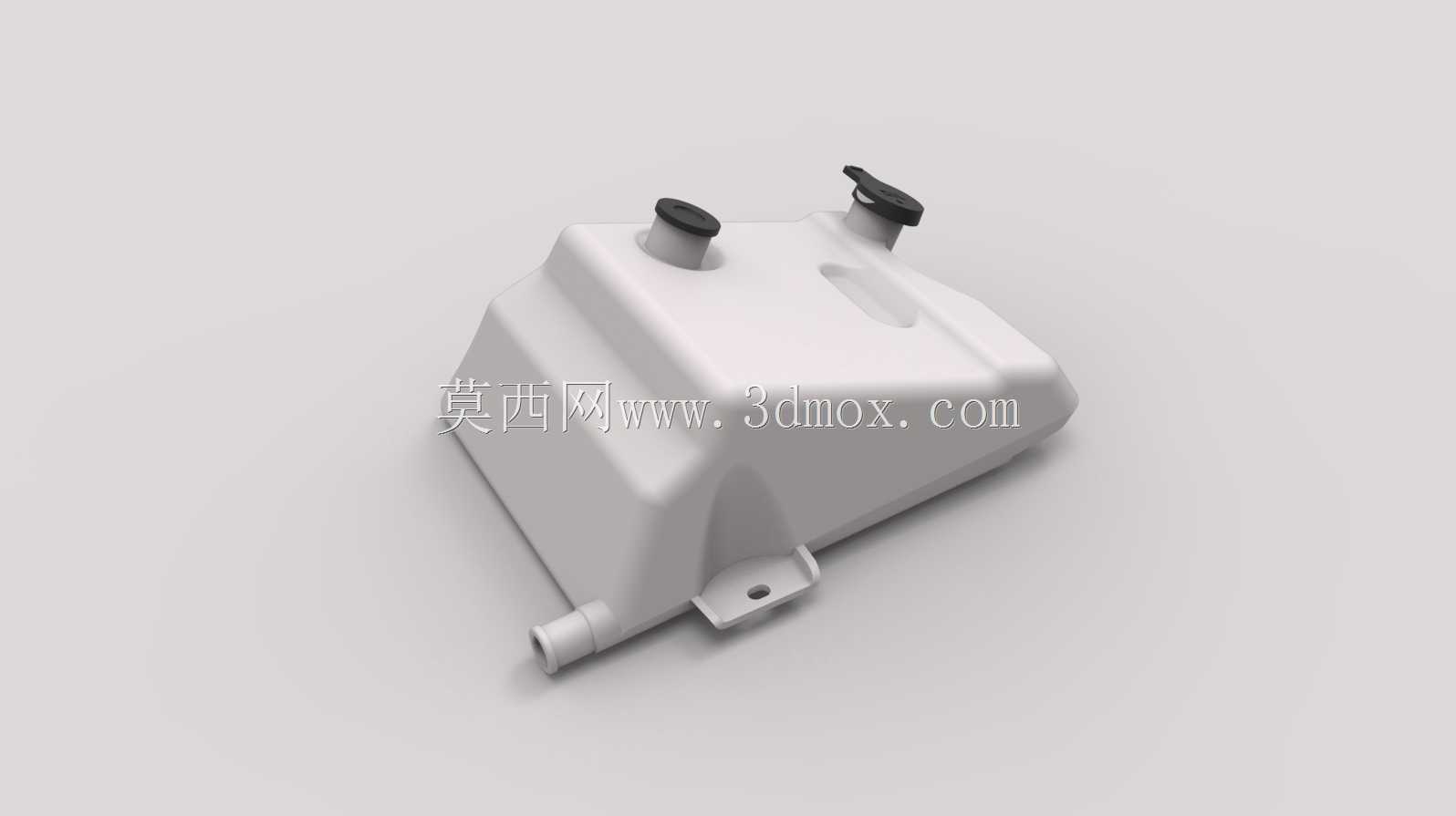

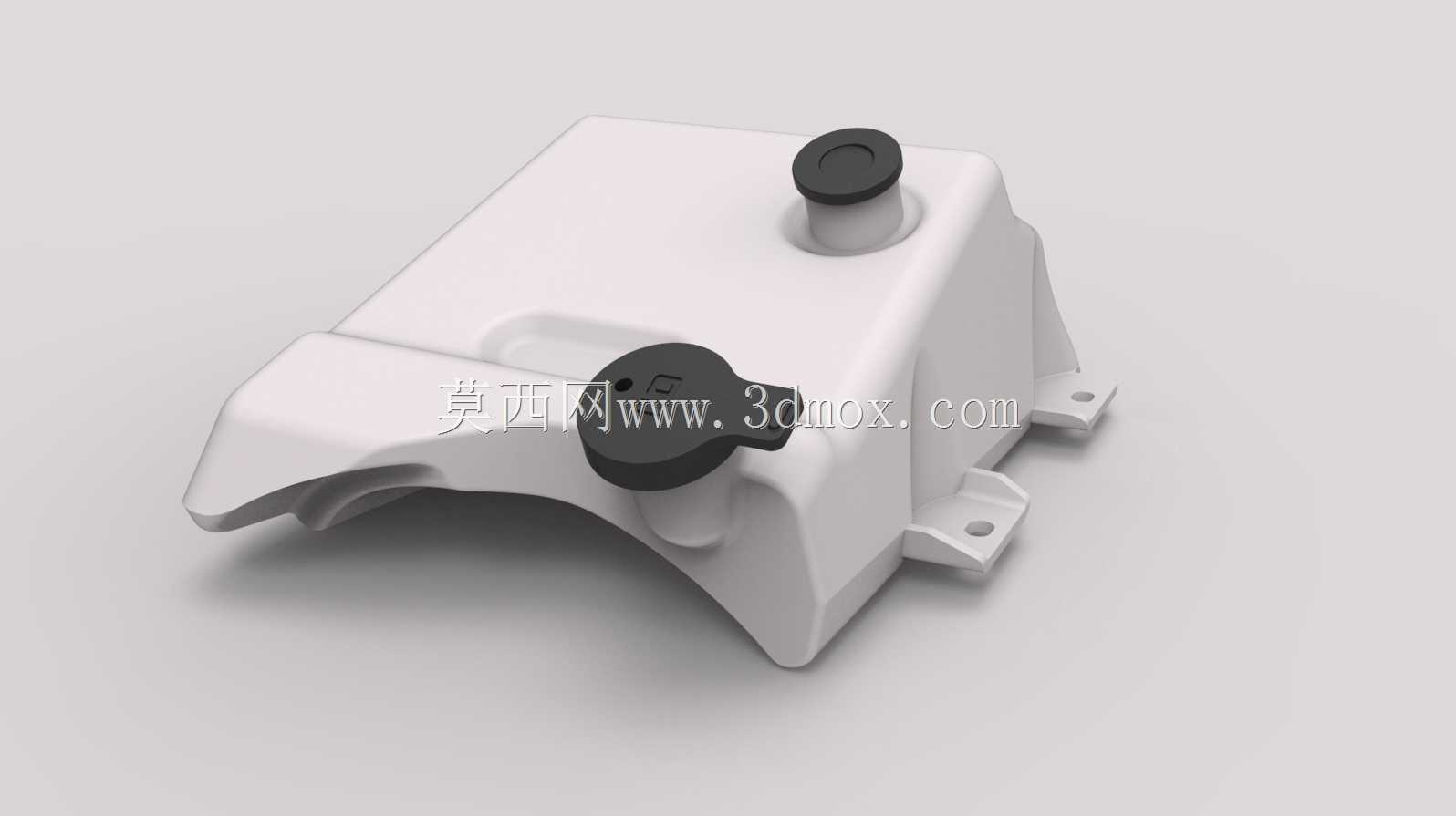

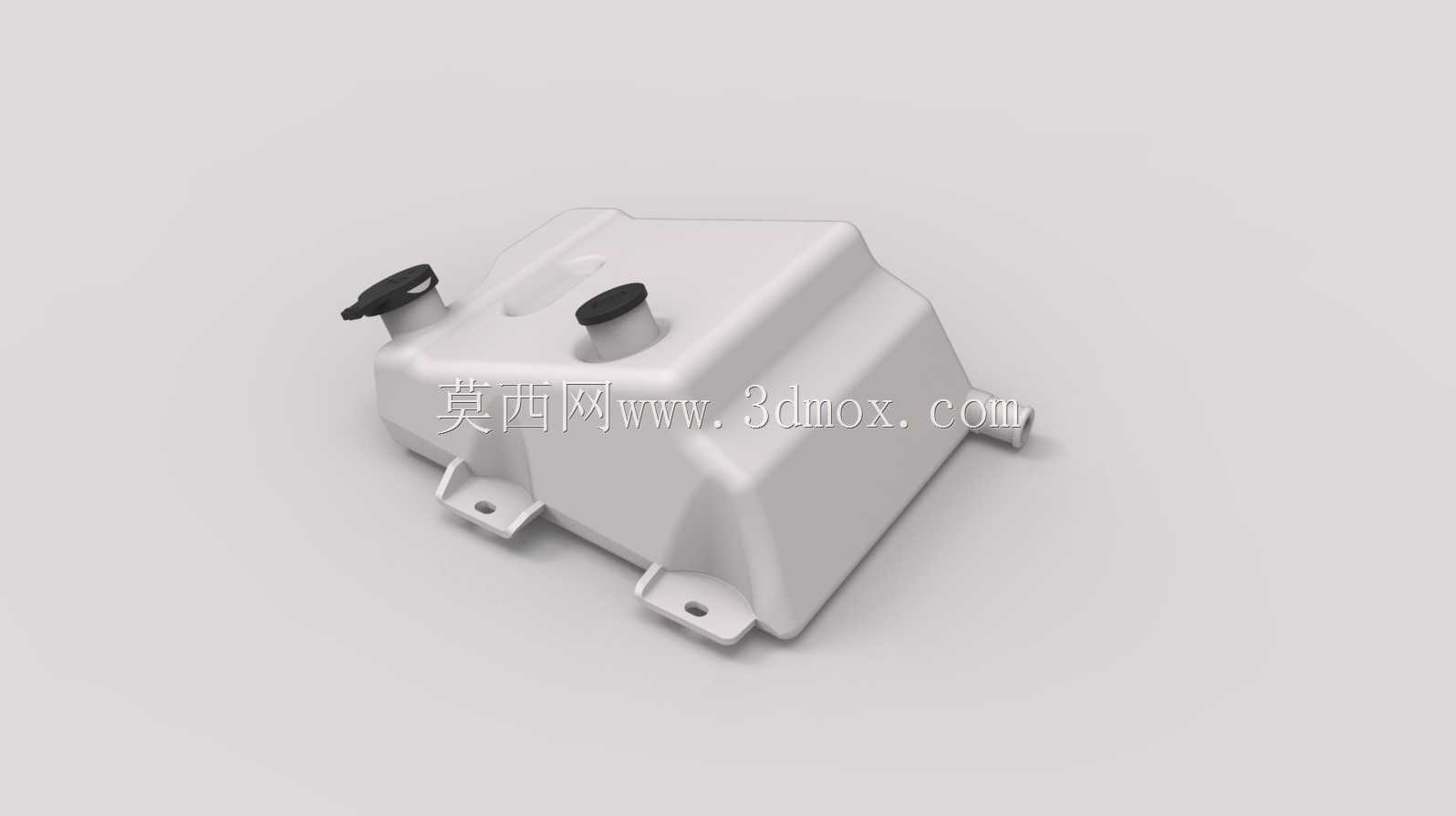

　　该储油部件适配小排量运动型两轮机车的燃油供给系统，核心作用是为发动机持续稳定存储并输送燃油，在整车布局中嵌入车架中部的预留空间，避开骑行时的腿部活动区域，同时平衡整车前后配重，减少转向时的偏载影响。从结构设计来看，罐体采用异形吹塑成型的腔体结构，整体轮廓完全贴合车架内侧的安装曲面，没有多余的外凸结构，避免车辆倾倒时罐体直接受撞击发生破损。罐体顶部设置两个接口，其中大口径带翻盖结构的为燃油加注口，翻盖内置密封胶圈，加注完成后扣合可防止骑行过程中燃油溅出，同时阻挡灰尘、雨水进入燃油腔污染油品；小口径的为通气接口，连接整车碳罐系统，平衡罐体内外气压，避免燃油持续消耗后罐内形成负压导致供油不畅，

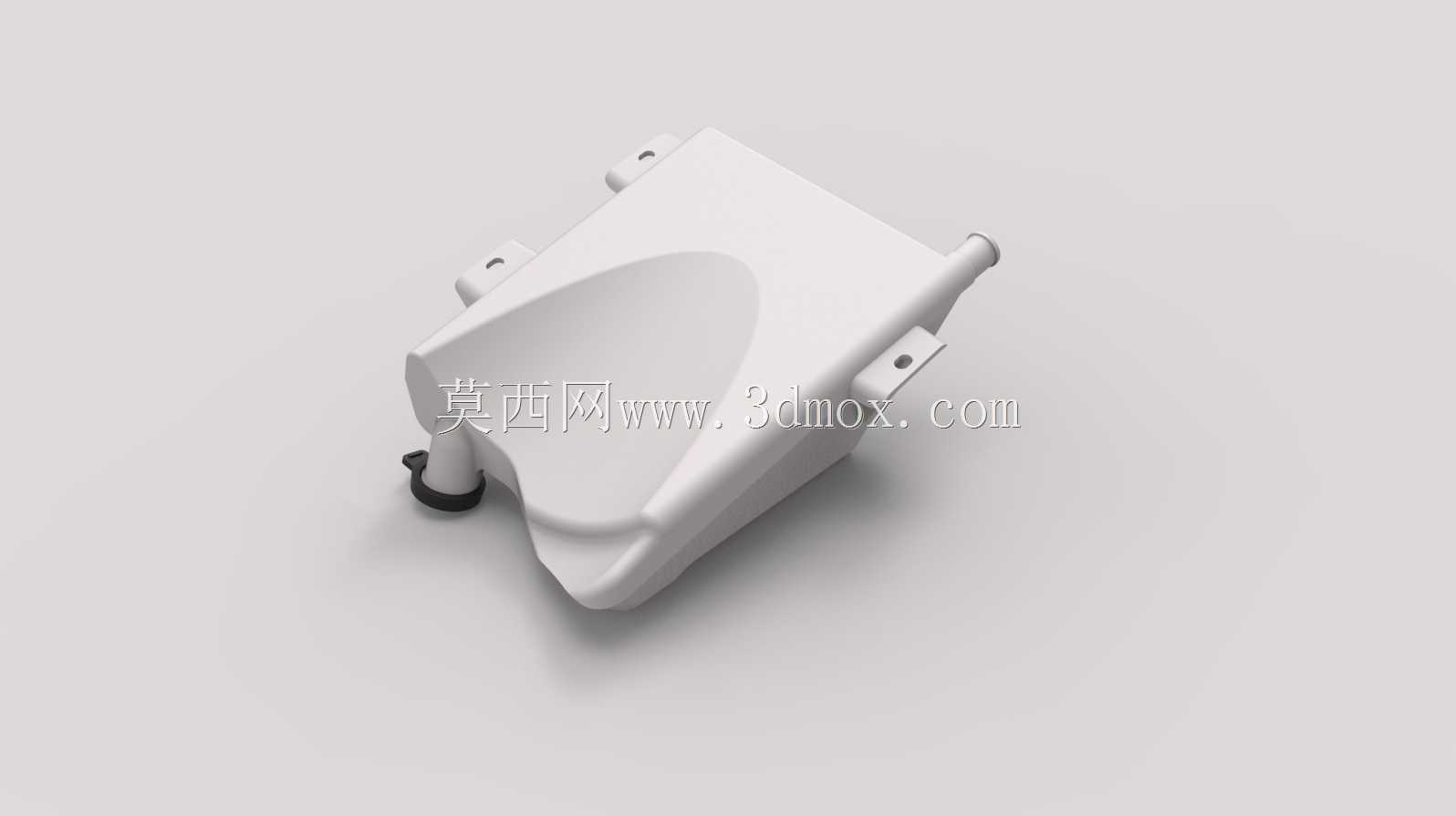

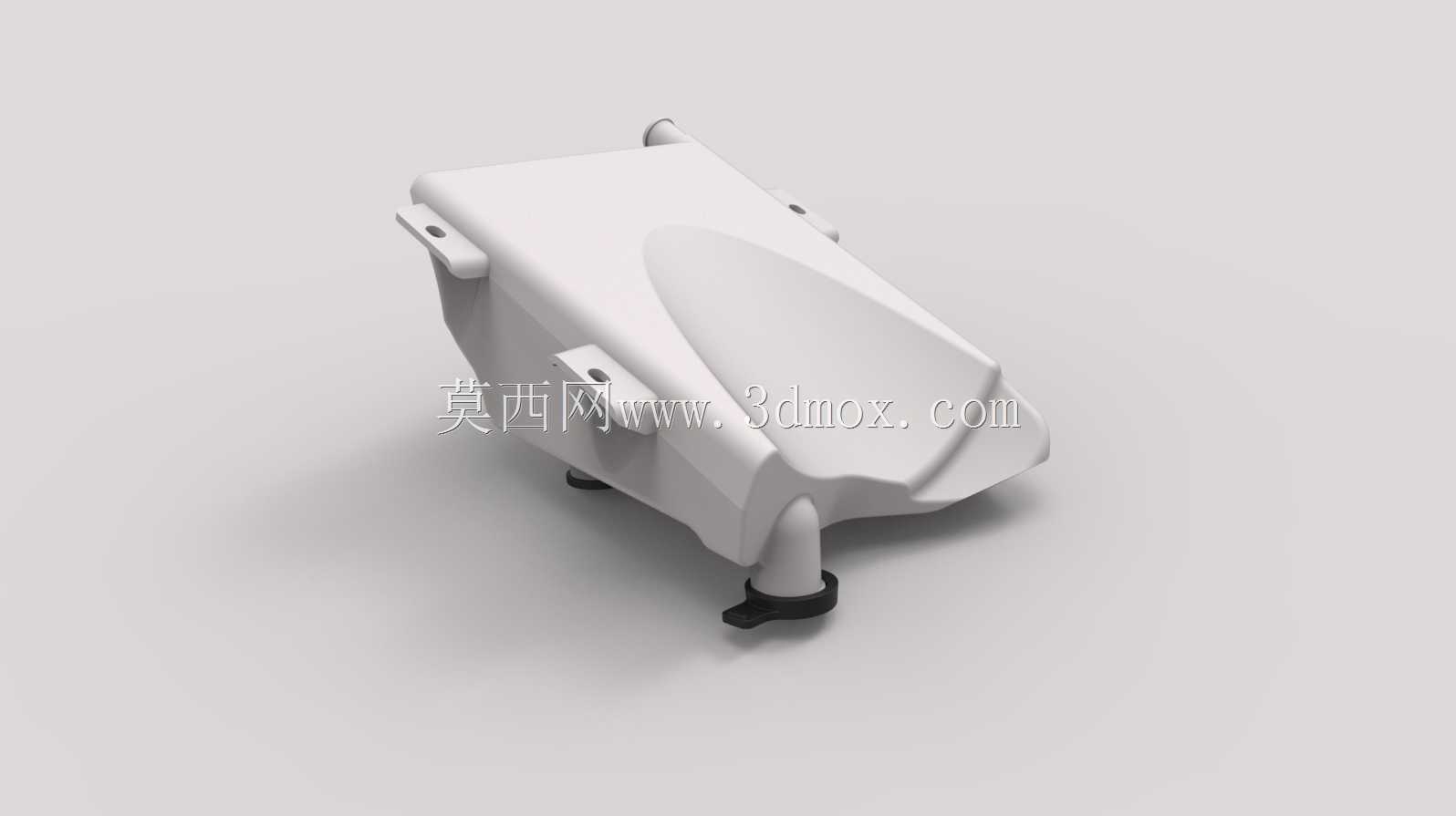

　　也可防止高温环境下燃油蒸发导致罐内压力过高出现渗油风险。罐体底部伸出的管状接口为燃油输出端，位置设置在腔体最低点，可保证燃油余量较少时依然能顺利被油泵抽取，减少罐内残油无法利用的情况。安装固定结构采用一体化延伸的带孔安装支耳，支耳与罐体本体一体成型，安装孔位的位置度严格匹配车架上的预装固定点，装配时直接通过螺栓穿过支耳孔与车架上的焊接螺母锁紧即可，不需要额外设计转接支架，减少整车装配的零件数量，降低装配工时。设计过程中优先保证罐体的有效容积满足整车续航要求，在有限的车架安装空间内，通过腔体曲面的优化尽可能拓展内部储油空间，同时控制罐体壁厚均匀，避免局部壁厚过薄导致长期使用后出现渗油，也避免局部壁厚过厚增加不必要的重量。

　　罐体的外形边界完全避让开周边的车架管件、线路布局以及发动机散热区域，距离发动机高温部件预留足够的安全间隙，防止持续高温烘烤罐体加速燃油蒸发、降低橡胶密封件的使用寿命。在实际使用场景中，该部件需要承受骑行过程中的持续振动，因此安装支耳位置做了局部加厚处理，配合装配时的减震胶垫，可过滤路面颠簸传递到罐体的振动，避免长期振动导致支耳开裂、接口松动漏油。腔体内部没有设置复杂的防浪板结构，依托异形腔体的内部曲面即可抑制车辆加减速、转向时燃油的剧烈晃动，减少燃油晃动对罐体的冲击，同时避免燃油晃动产生的异响传递到骑行区域影响驾乘体验。接口的密封结构全部采用耐油橡胶材质，可长期耐受汽油的腐蚀，避免密封件老化失效出现渗漏。整个部件的外表面做哑光处理，

　　不额外增加装饰涂层，降低生产成本的同时，也避免涂层长期接触燃油出现脱落堵塞燃油管路的风险。建模过程中所有安装面的平面度、接口的同轴度都按照实际装车的公差要求做了还原，可直接用于整车装配干涉检查、改装件的适配设计，也可作为小排量机车燃油系统结构设计的参考案例，帮助设计人员理解异形储油部件在紧凑整车布局中的设计逻辑，平衡储油容积、安装便利性、使用可靠性之间的关系。
