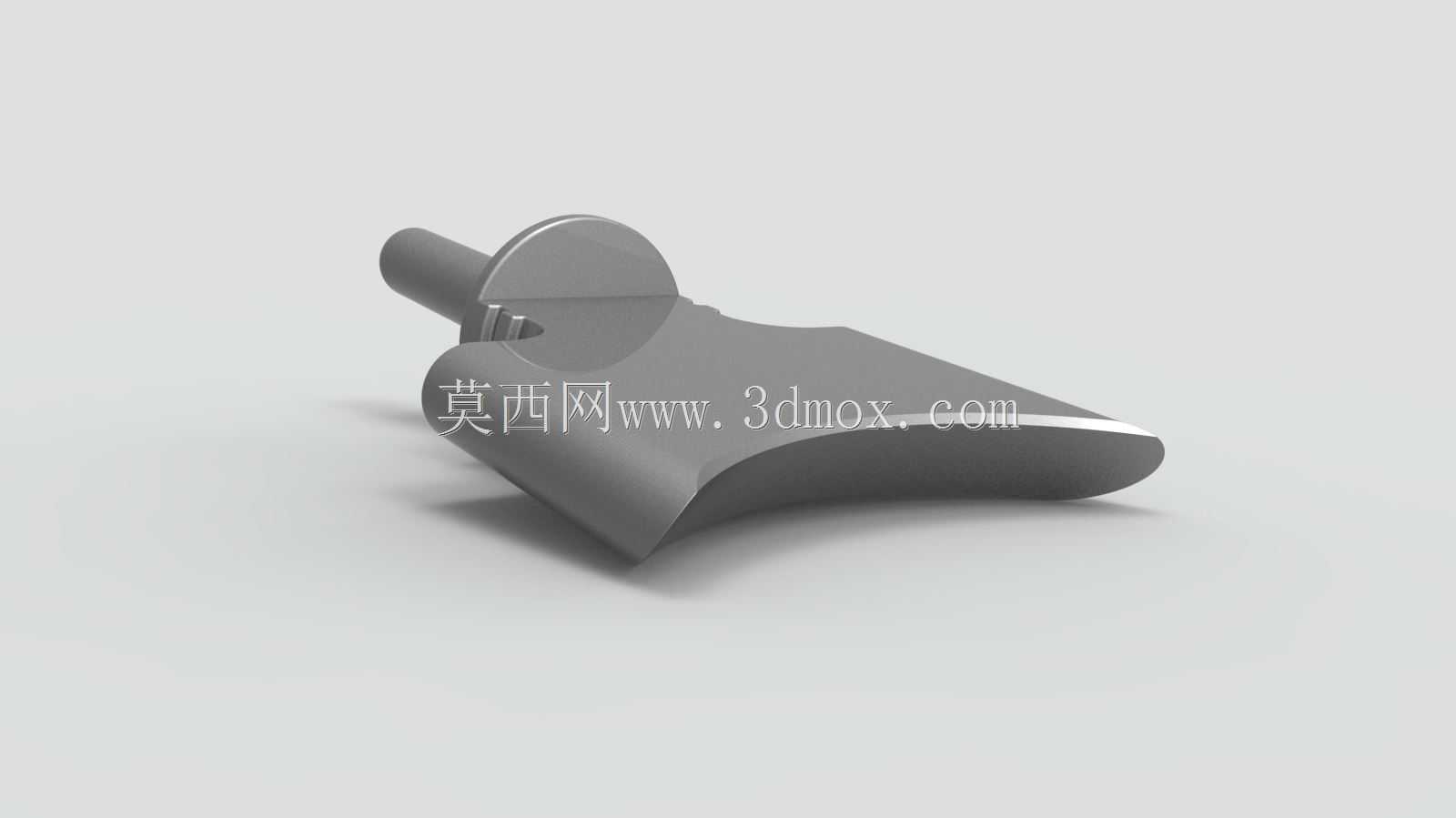

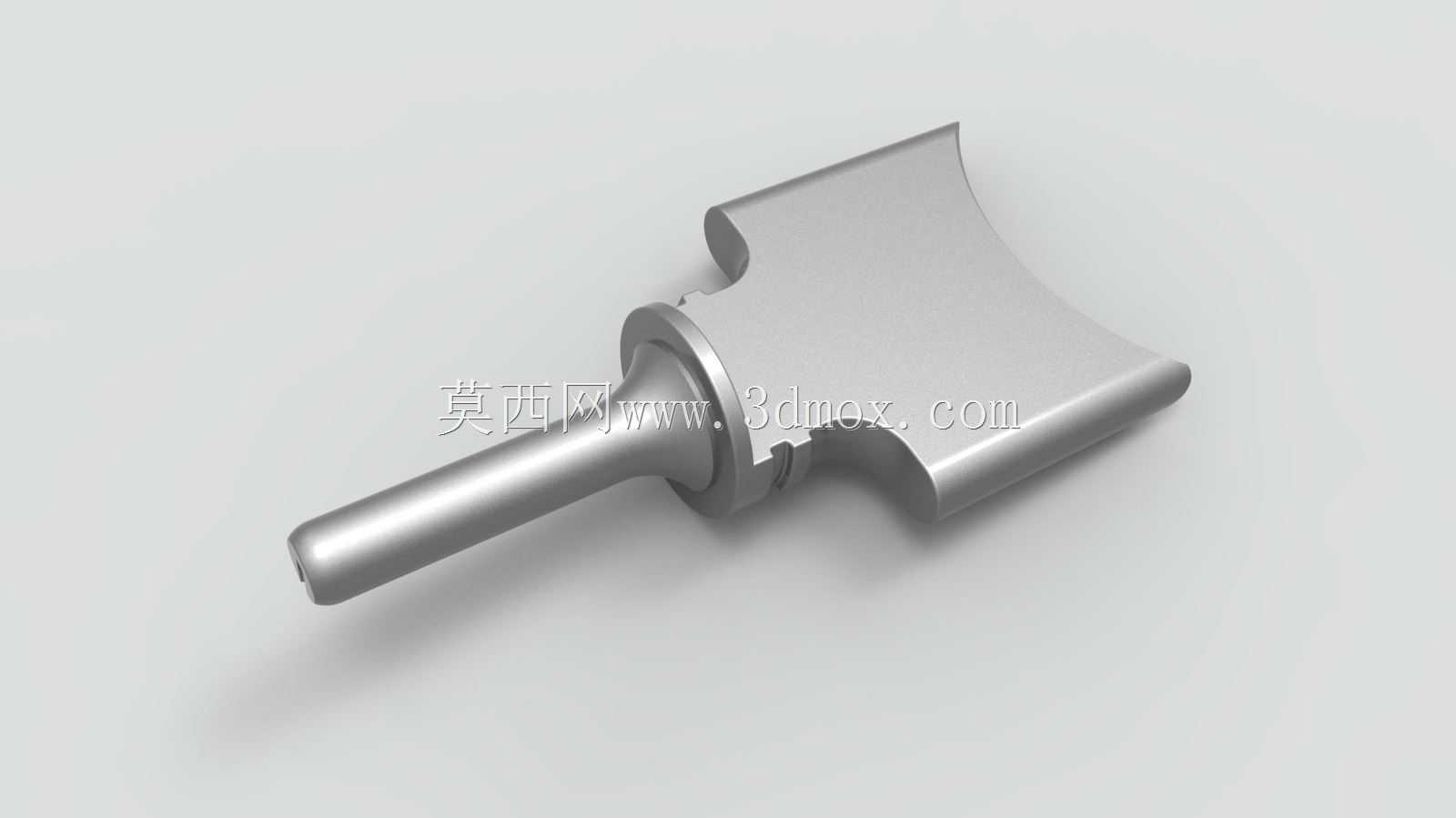

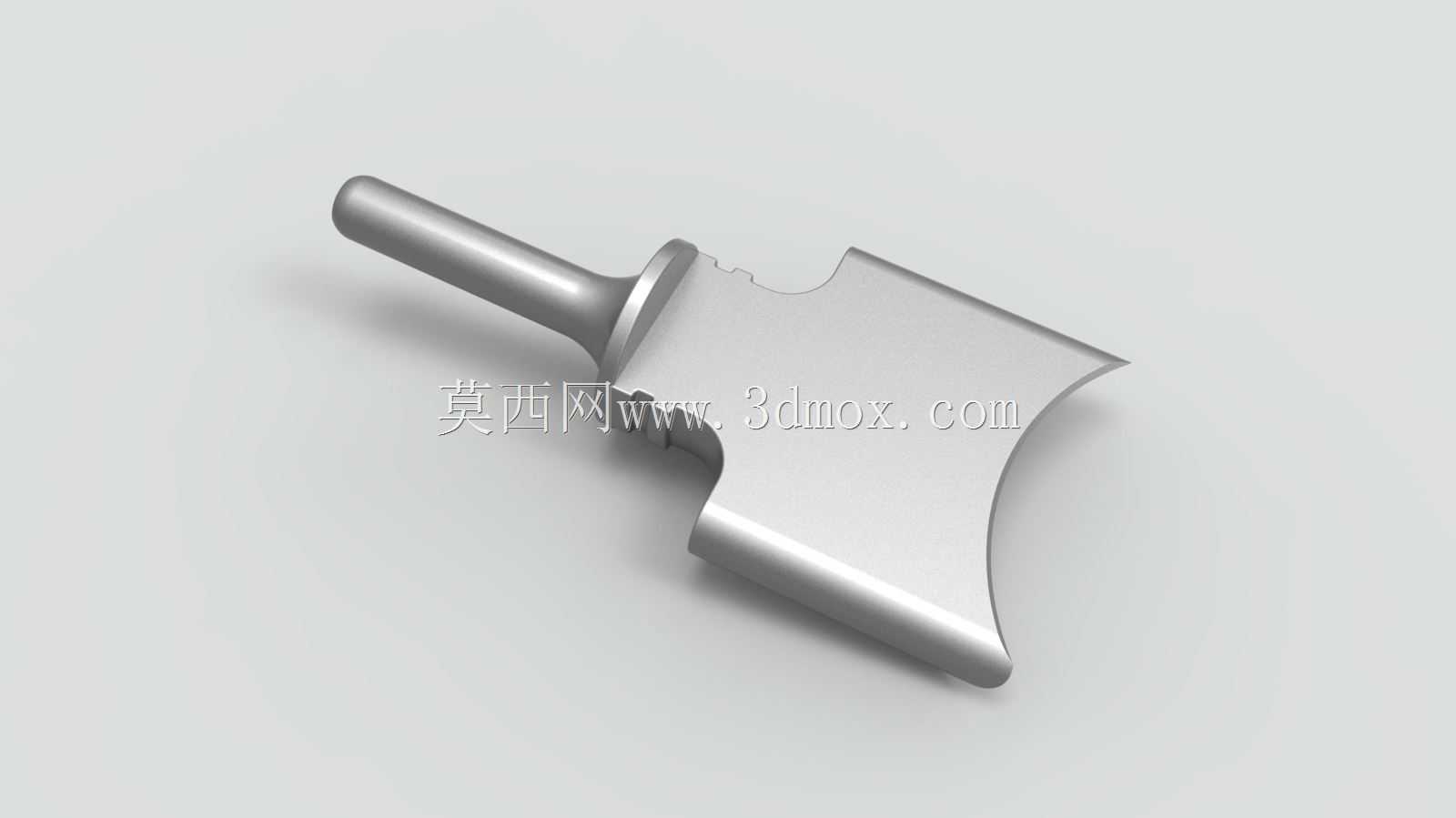

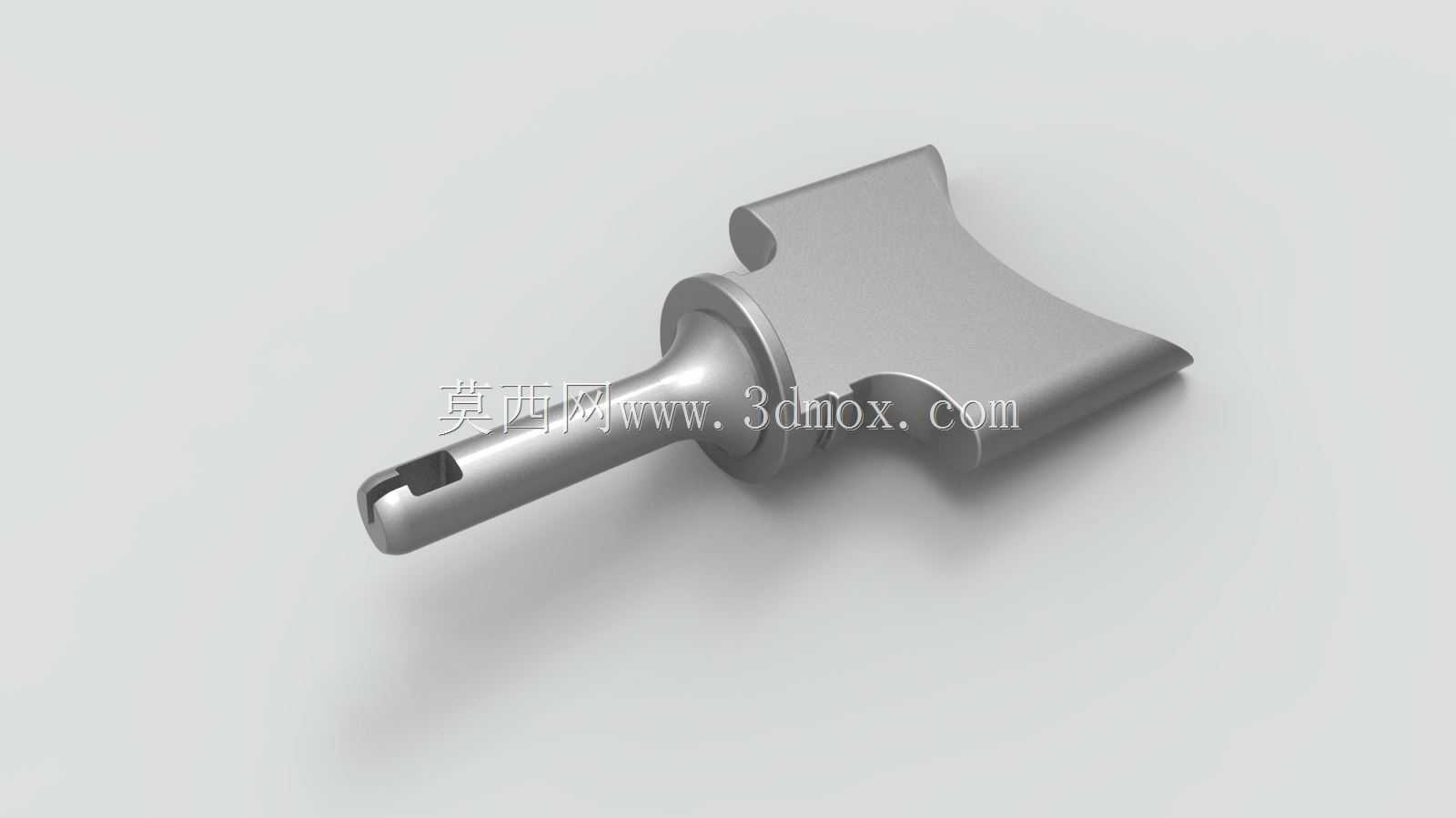

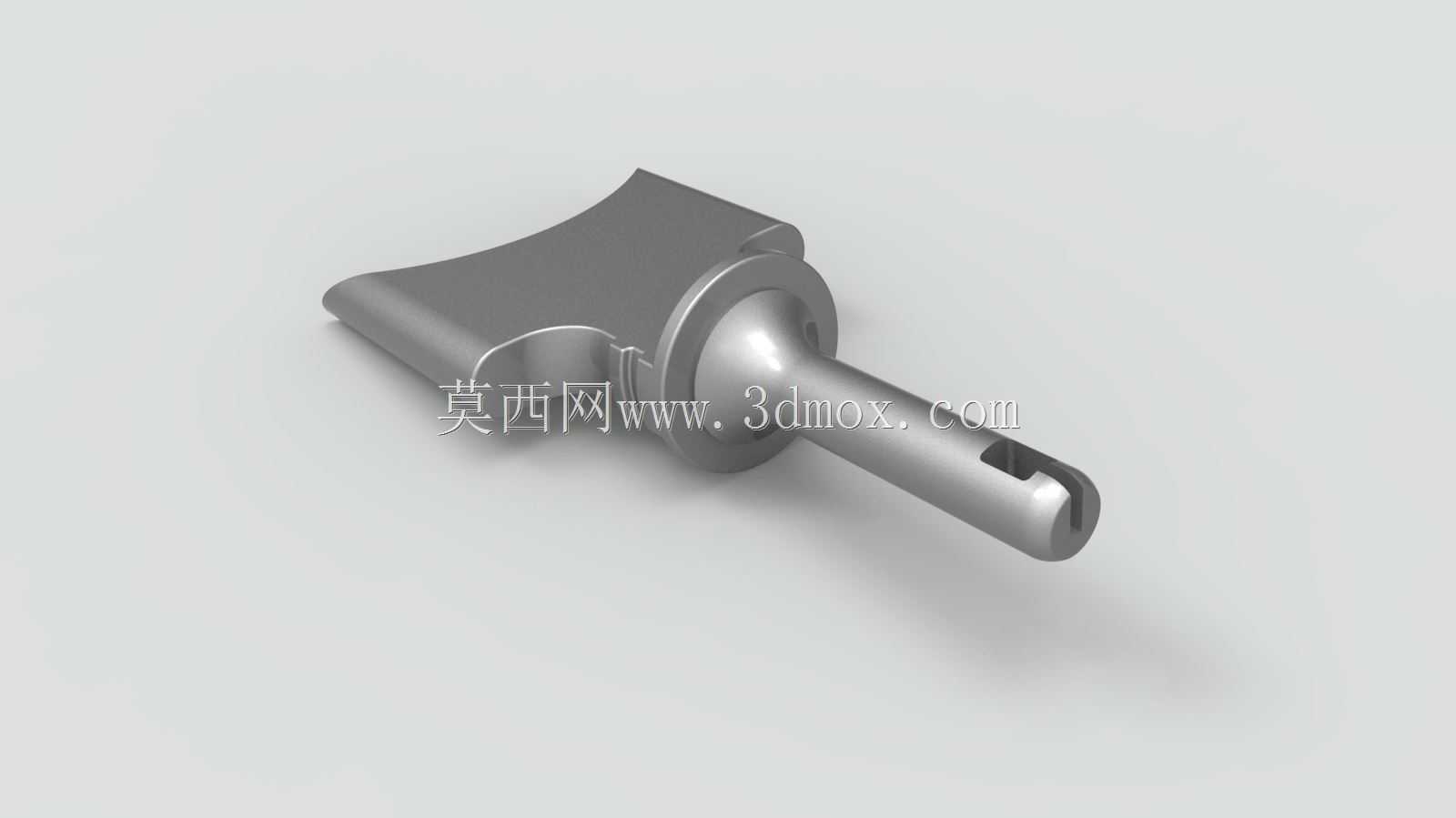

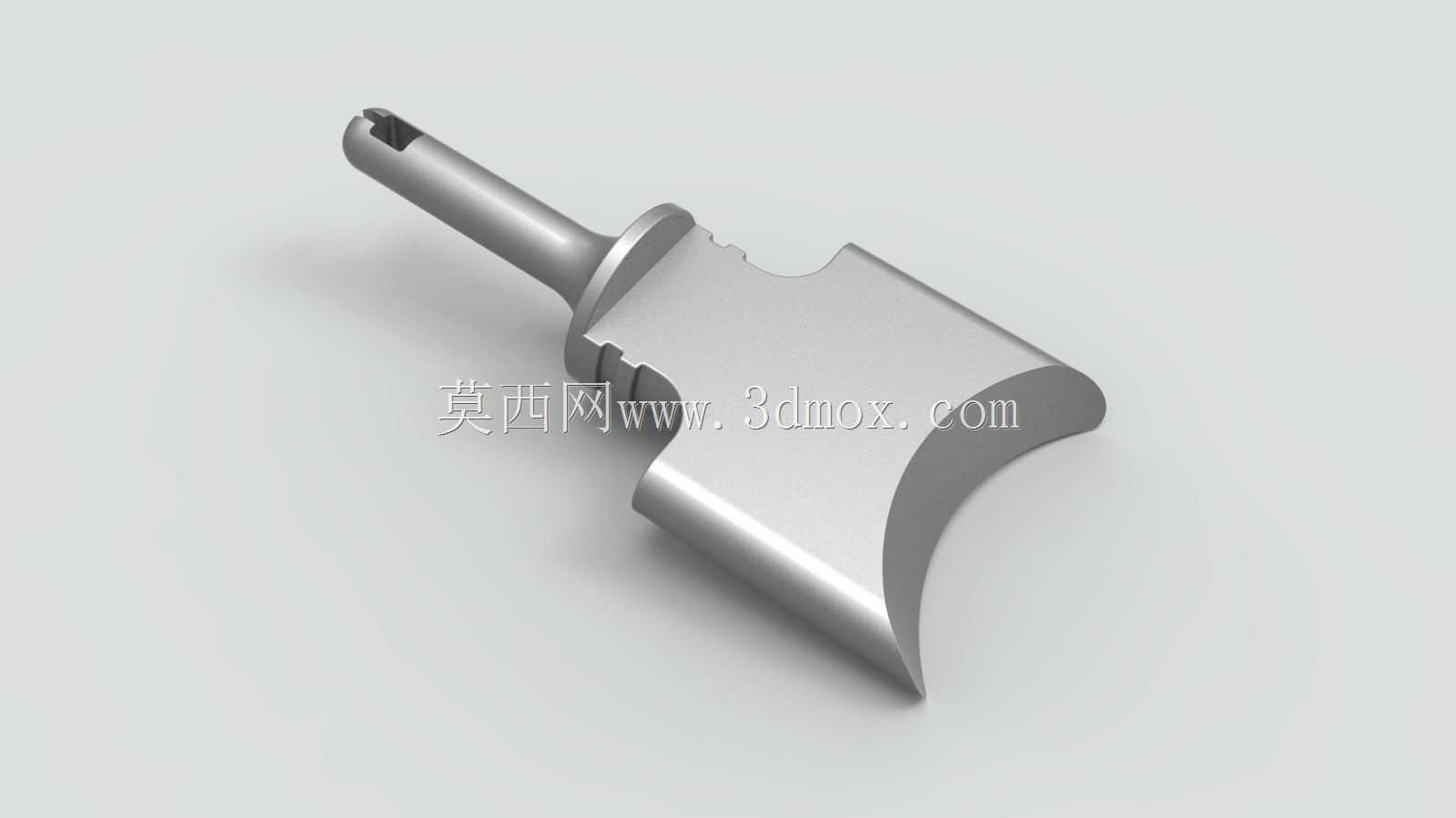

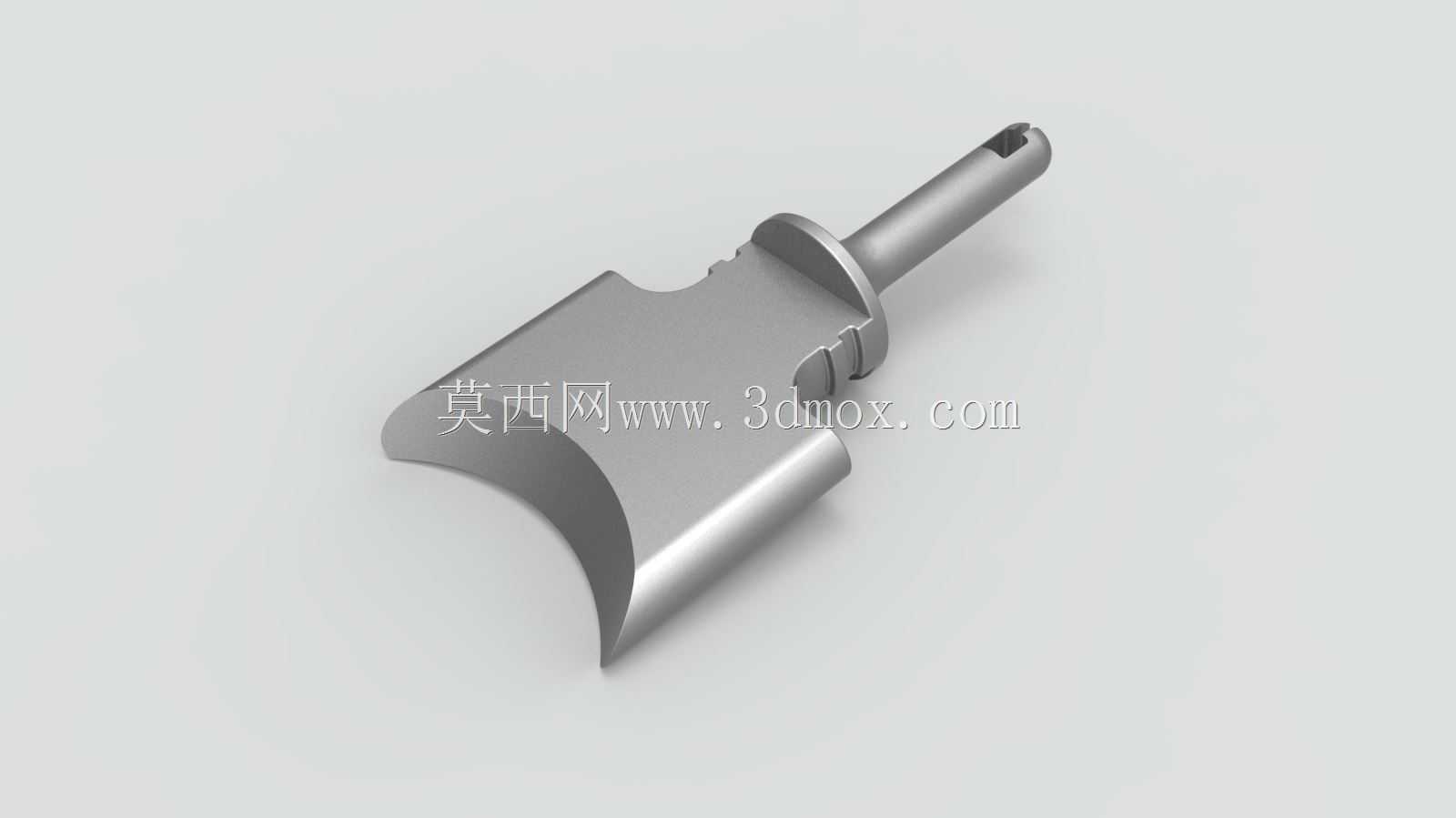

Aprilia RS125摩托Rotax动力阀叶片结构

　　该动力阀叶片主要应用于小排量高转赛车发动机的排气控制系统，是二冲程发动机排气相位调节的核心执行零件，直接参与发动机不同转速区间的排气回压调控，匹配高功率取向的动力输出特性。在实际装车运行中，叶片随发动机转速变化绕轴转动，通过改变排气道的实际流通截面与导流角度，在低转速区间缩小排气通径提升回压，增强低扭输出表现，高转速区间打开通径降低排气阻力，保障高转功率释放，是兼顾二冲程发动机全转速域动力表现的关键结构件。从结构设计来看，叶片整体采用一体化金属结构设计，一端为带定位卡槽的圆柱安装轴段，轴径尺寸与排气阀座的安装孔位严格匹配，卡槽结构用于和驱动摇臂卡接固定，传递旋转驱动力，安装轴的长度经过精准核算，

　　确保装配后叶片在阀腔内的轴向位置无窜动，转动过程无卡滞。叶片主体工作段为适配排气道内壁弧度的曲面结构，曲面轮廓完全贴合排气道内壁的型面，转动至关闭位置时可实现与气道壁的紧密贴合，避免漏气影响回压控制精度，叶片边缘做了小尺寸倒角处理，既减少转动过程中与气道壁的刮擦风险，也能降低高温排气流过时的气流紊流损失。设计过程中针对零件的工作环境做了结构强化，叶片与安装轴的衔接位置设置了环形加强凸台，抵消高温排气长期冲刷带来的结构热变形，同时避免反复转动过程中轴段与叶片主体衔接位置出现应力集中断裂的问题。整个零件的外形轮廓完全避让排气道内的周边结构，转动全行程内无干涉点，安装时仅需将轴段穿入阀座对应孔位，卡入驱动摇臂的卡槽即可完成装配，

　　安装边界清晰，无需额外做适配修改即可直接匹配对应型号的发动机阀组结构。曲面工作段的厚度经过反复校核，在保证结构强度耐受排气高温与气流冲击的前提下，尽可能做薄处理，降低叶片自身重量，减少驱动机构的负载，提升阀门响应速度，匹配发动机转速快速变化时的调节需求。
