无密封件通用深沟球轴承组件结构

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1204570
  • 无密封件通用深沟球轴承组件结构
  • 无密封件通用深沟球轴承组件结构
  • 无密封件通用深沟球轴承组件结构
  • 无密封件通用深沟球轴承组件结构
  • 无密封件通用深沟球轴承组件结构
  • 无密封件通用深沟球轴承组件结构

在各类旋转传动机构的设计选型中,无密封深沟球轴承是应用覆盖范围极广的支撑部件,从普通的民用机电设备到工业级传动系统,只要存在旋转轴系的径向载荷承载需求,这类轴承都是优先考虑的标准支撑元件。日常做结构设计时,很多工程师容易忽略轴承组件的完整装配关系,只单独调用内圈、外圈或者钢球的单体模型,导致后续做干涉检查、装配仿真时出现配合偏差,这套完整的轴承组件模型刚好能解决这类建模疏漏问题。

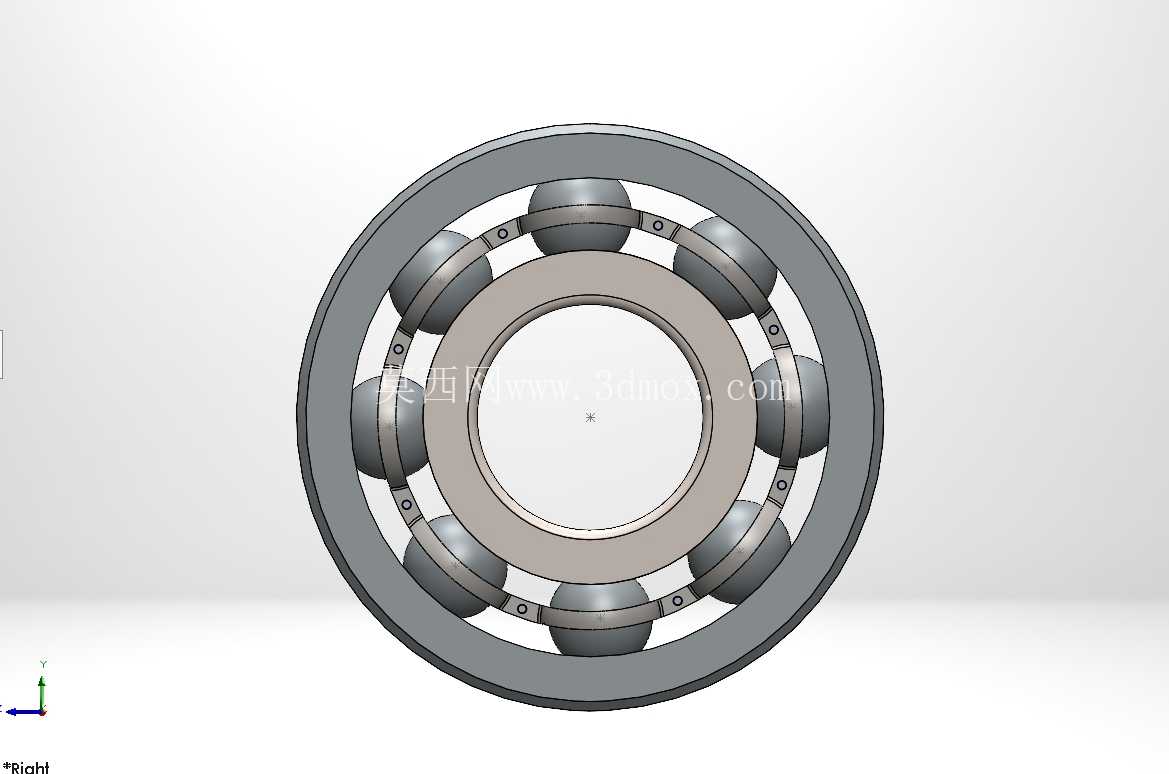

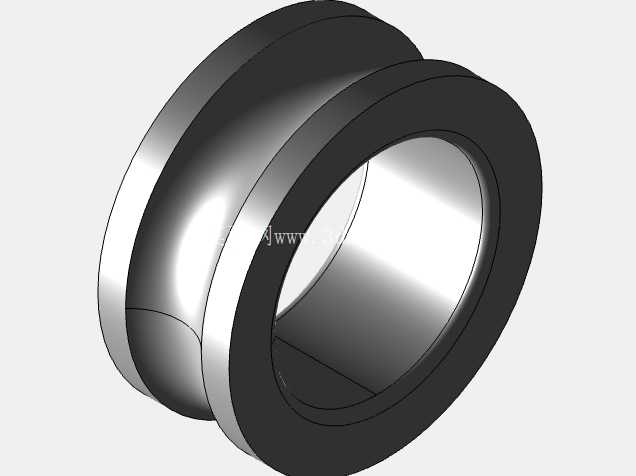

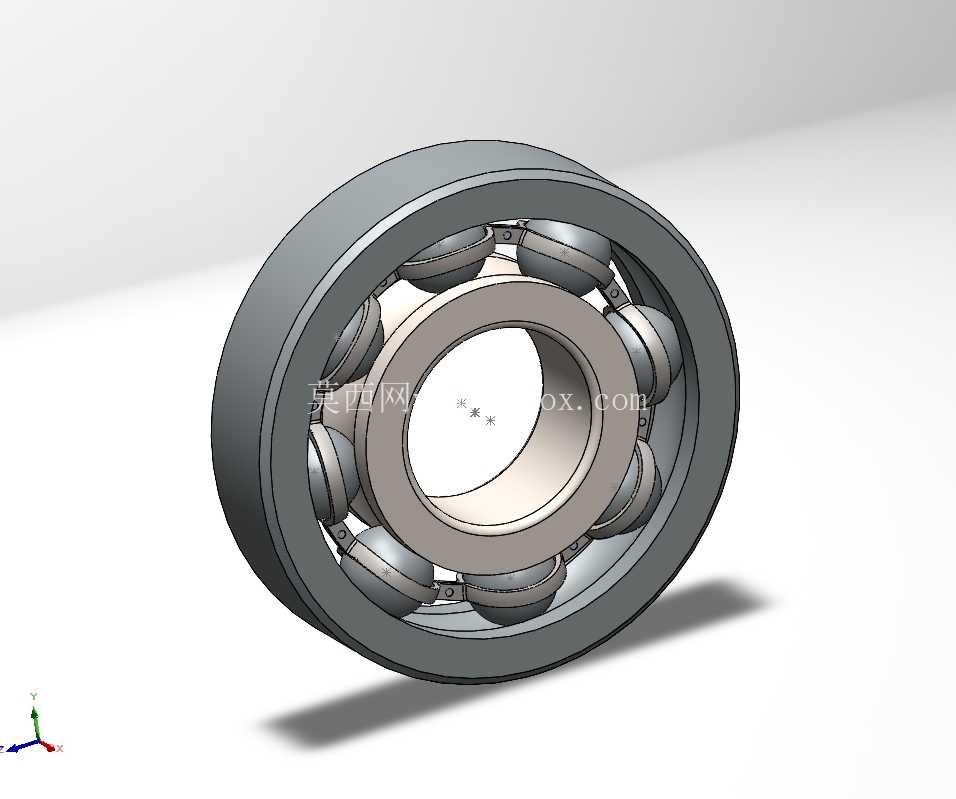

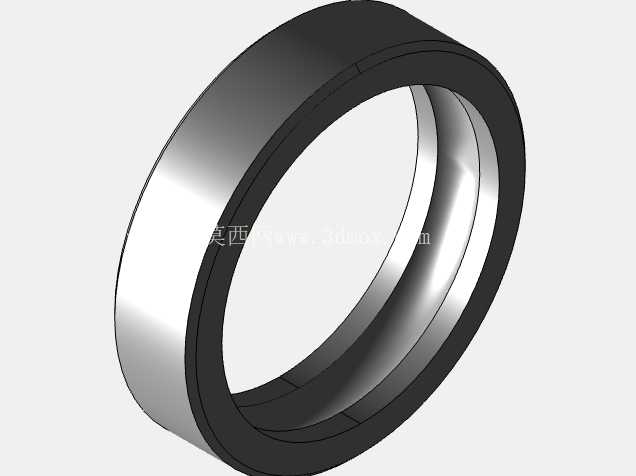

这套轴承组件包含内圈、外圈、滚动钢球、保持架四个核心部分,没有加装接触式或非接触式密封件,也没有预设润滑脂填充结构,适配的是开放式润滑的安装场景,比如齿轮箱内部的轴系支撑——这类场景中齿轮箱本身的润滑油会持续浸润轴承,不需要额外的密封结构阻挡润滑脂泄漏,也能避免密封件带来的额外旋转阻力。做建模的时候,所有零件的尺寸比例都严格参照通用深沟球轴承的实际加工公差来设定,内圈的内径配合面按照基孔制公差带建模,和轴的配合可以根据实际载荷情况选过渡或者小过盈配合;外圈的外径配合面按照基轴制公差带设计,和轴承座孔的配合要考虑装拆便利性,常规轻载场景选间隙配合,重载冲击场景选过渡配合即可。

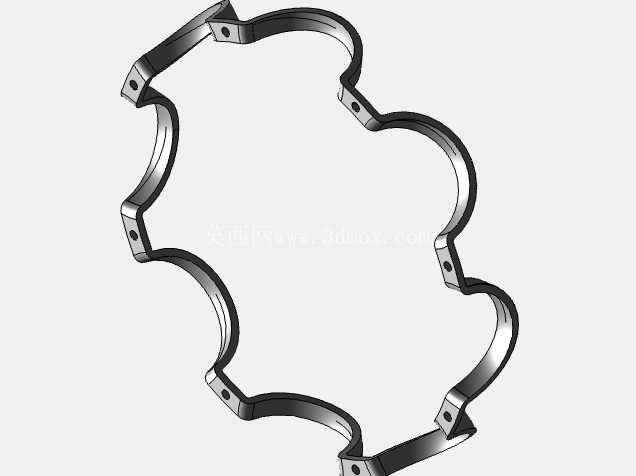

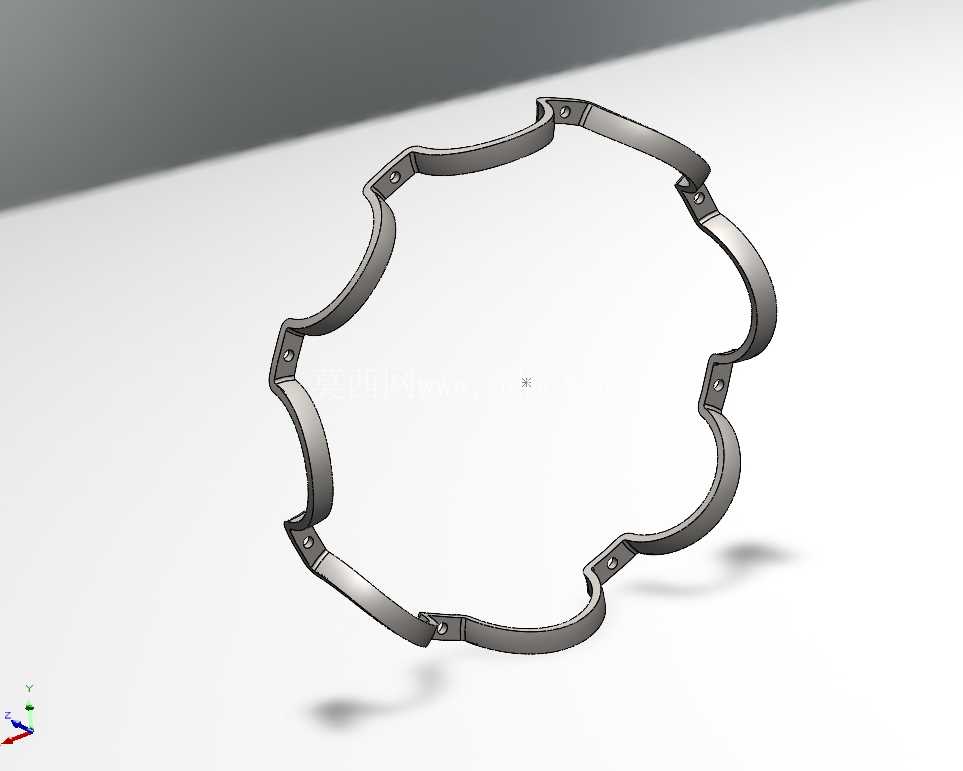

从结构设计逻辑来看,保持架采用浪形冲压结构,每个兜孔对应一颗钢球,兜孔的间隙控制在合理范围,既不会让钢球在运转时出现过大窜动,也不会因为间隙过小卡滞钢球的滚动。钢球的数量和直径是按照对应轴承型号的额定动载荷匹配的,每颗钢球的曲率和内、外圈滚道的曲率完全契合,接触角为0度,主要承受纯径向载荷,也能在转速较高的场景下承受一定比例的轴向载荷,这点和角接触球轴承有明显区别,选型的时候要注意载荷方向的匹配。

实际做设备装配的时候,这类无密封轴承的安装边界要注意几个关键点:首先是轴肩和轴承座孔台肩的高度,不能超过轴承内、外圈的倒角高度,否则会导致轴承无法安装到位,也会给后续拆卸带来困难;其次是相邻零件的回转半径不能超过轴承的内径或者外径范围,避免和保持架发生运动干涉,很多新手做设计的时候常犯的错误就是轴上的挡圈或者套筒直径过大,运转时刮蹭保持架引发异响甚至卡滞。另外,这套模型因为是完整装配体,做运动仿真的时候可以直接设置钢球和滚道的接触关系,保持架和钢球的碰撞约束也已经预留了参考,不需要再单独拆分零件做配合,能大幅节省建模时间。

在不同的应用场景下,这类轴承的选型细节也有差异:比如在电机轴系支撑中,因为转速较高,要配合对应的游隙组别选择,模型里的滚动体和滚道之间预留了标准组游隙的间隙,做热仿真的时候可以直接参考这个间隙值计算热膨胀后的配合变化;在冲压设备的曲轴支撑场景中,因为存在冲击载荷,要注意内圈和轴的配合过盈量要适当加大,避免运转时内圈和轴出现相对滑动磨损。这套模型的所有结构都做了真实比例还原,没有做简化处理,不管是用来做装配干涉检查、工程受力分析,还是做设备的渲染动画、拆装演示,都能直接调用,不需要再额外修正结构细节。日常做设计积累这类标准件的完整装配模型,能避免很多重复建模的工作,也能减少因为单体零件建模遗漏配合关系导致的设计错误,尤其是在做整机装配的时候,完整的轴承组件模型能让装配层级更清晰,BOM表导出的时候也能直接对应标准件型号,减少物料统计的误差。
