高频大功率金属陶瓷发射管结构设计

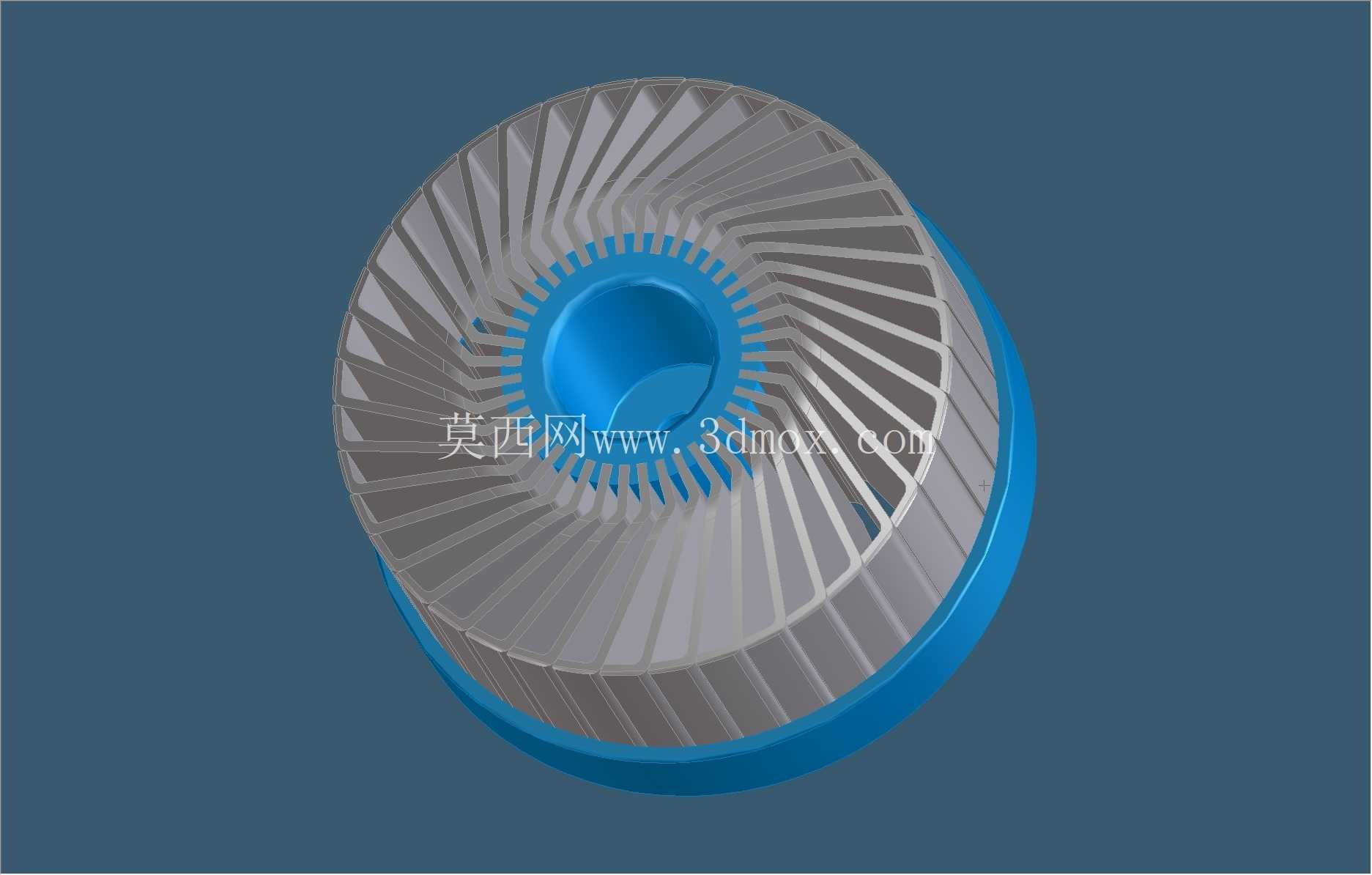

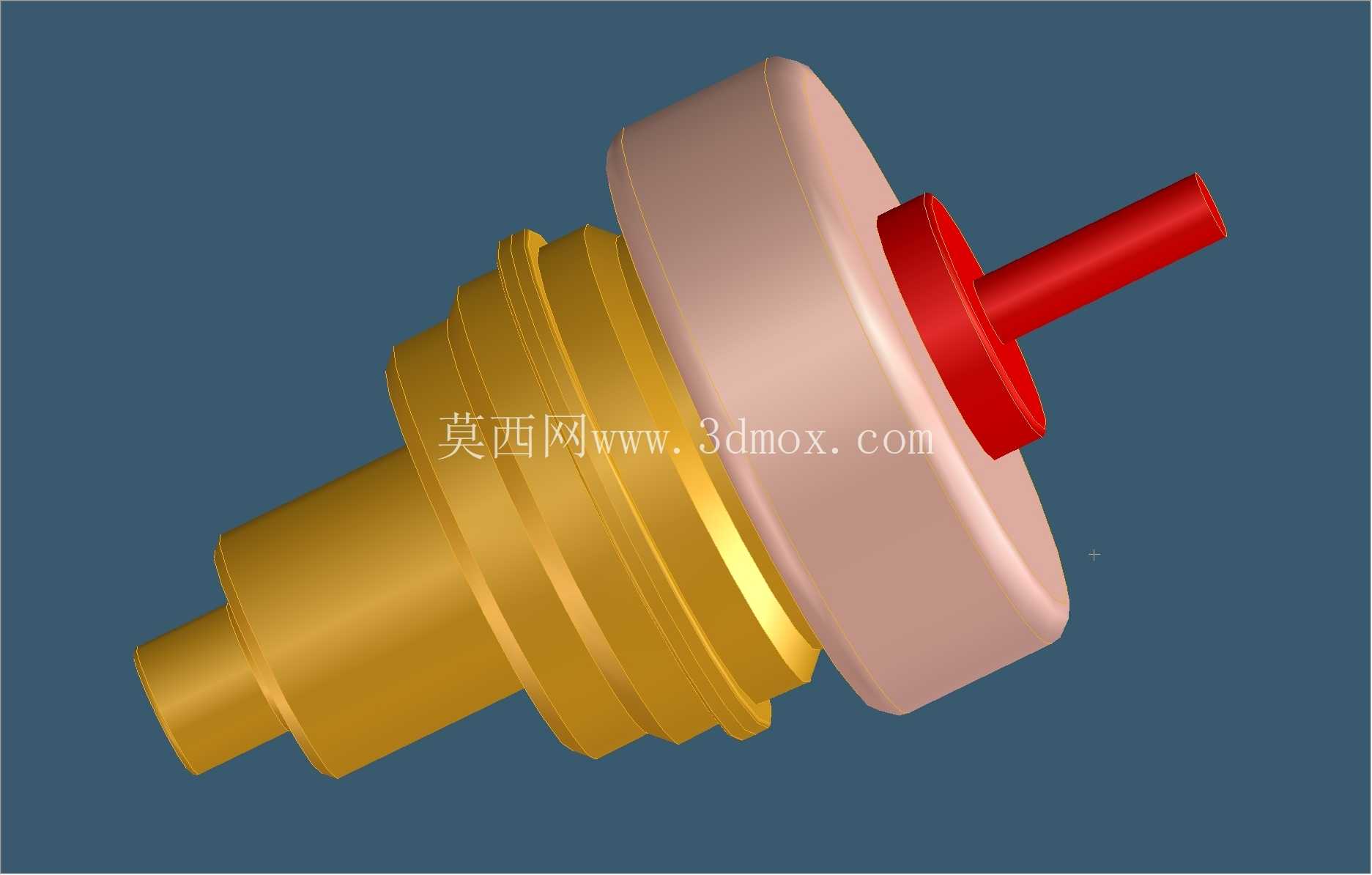

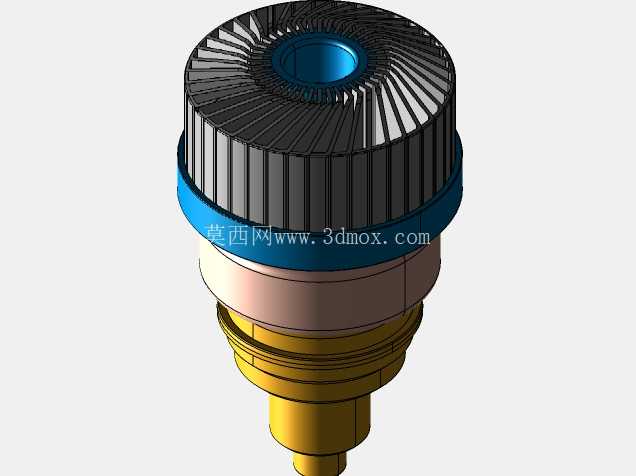

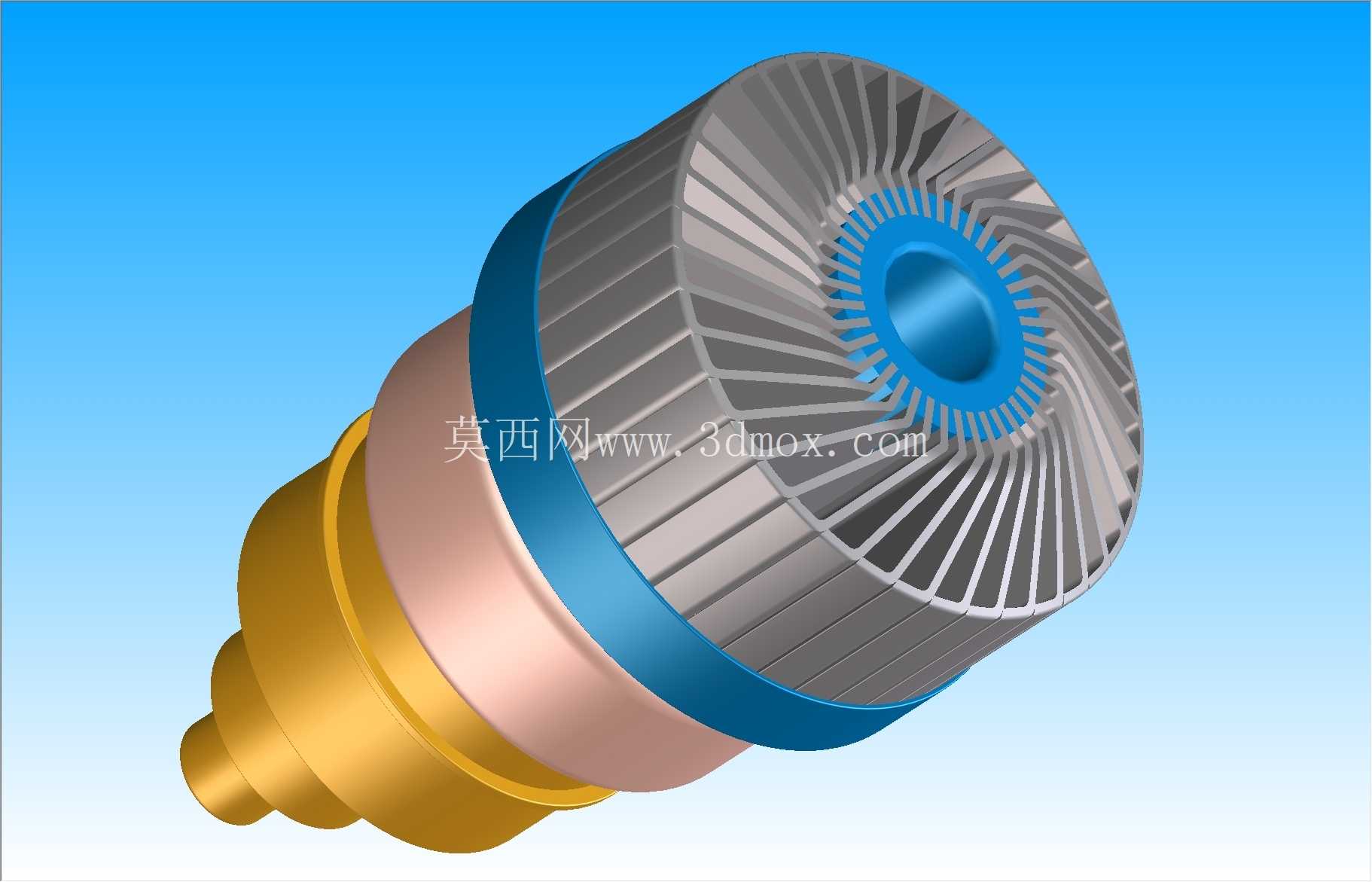

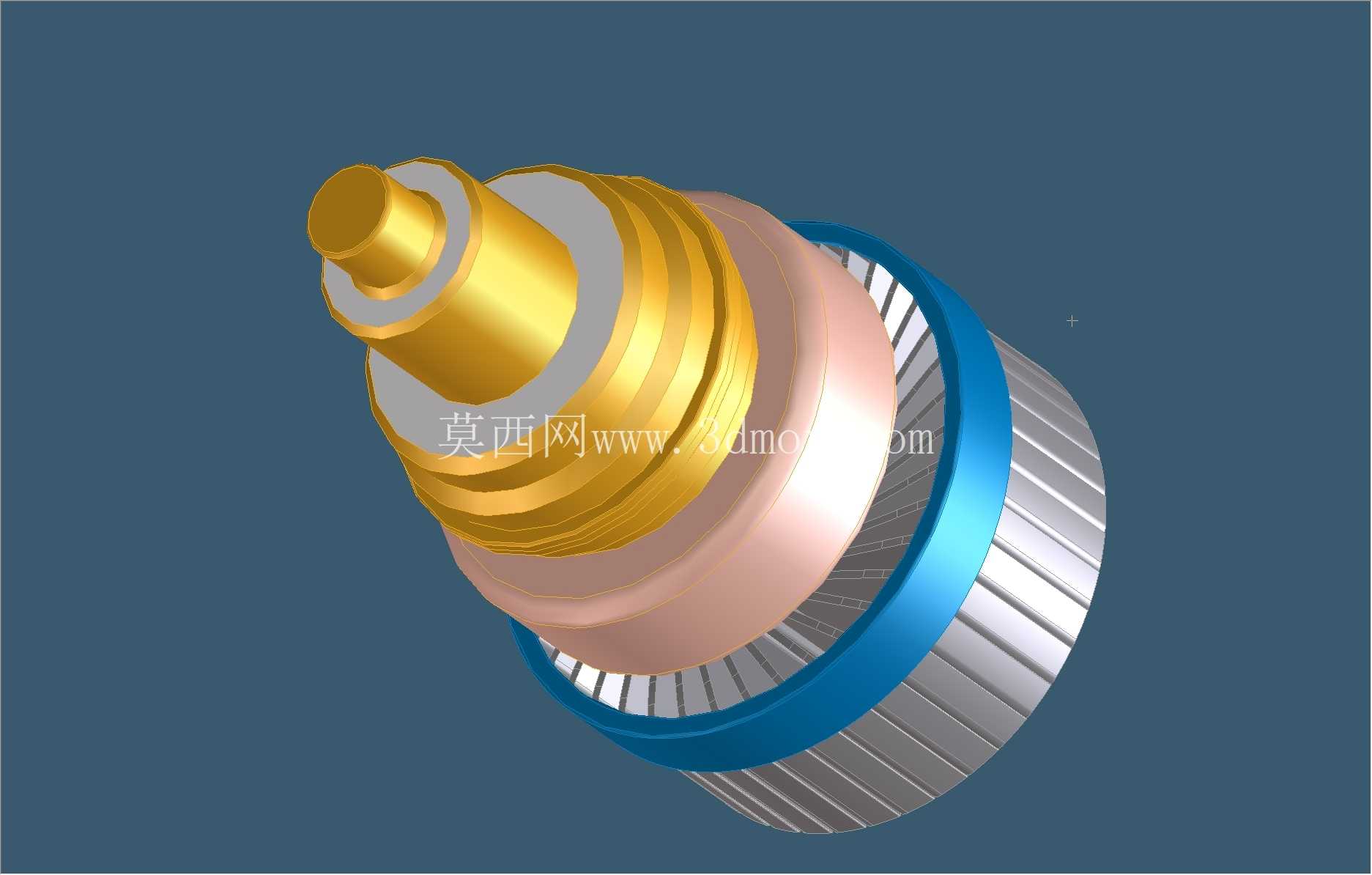

这款金属陶瓷发射管的结构设计，核心围绕高频甚高频电台的大功率发射场景展开，同时适配高功率应用场景下的强制空气冷却需求，从结构布局到散热设计都充分考虑了射频功率器件的实际工况要求。从整体结构来看，器件采用三段式同轴布局，靠近输出端的部分为金属陶瓷密封腔体，内部封装三极管核心的电极结构，陶瓷绝缘段承担电极间的高压绝缘与射频信号隔离作用，金属外壳段兼顾电磁屏蔽与结构支撑，末端的散热段采用径向直肋式风冷结构，是整个器件热设计的核心部分。

在实际电台应用场景中，这类发射管通常工作在几十到上百兆赫兹的射频频段，连续输出功率可达千瓦级，工作过程中阳极会产生大量热量，因此散热结构的设计直接决定器件的工作稳定性与使用寿命。末端的散热肋片采用等间距径向排布，肋片厚度与间距经过匹配设计，既保证足够的散热面积，又能让冷却空气沿肋片间隙顺畅流通，降低风阻，适配常规的轴流风机风冷方案，无需复杂的液冷回路即可满足满功率运行的散热需求。散热基座与阳极采用过盈压装配合，接触界面做了平面度处理，降低接触热阻，保证阳极产生的热量能够快速传导到整个散热肋片区域。

从安装边界来看，器件前端的同轴接口采用标准射频连接尺寸，可直接适配电台功放腔体的同轴插座，安装时以中间的金属定位凸台作为轴向定位基准，凸台外径与功放腔体的安装孔采用间隙配合，公差控制在H7/h6级别，保证安装同轴度，避免射频信号传输过程中出现反射。器件整体轴向长度与最大径向尺寸都适配常规车载、固定台站的功放腔体安装空间，散热段的外径尺寸匹配标准风机的出风口尺寸，安装时无需额外设计导风罩即可让冷却气流全部覆盖散热肋片区域。

设计过程中充分考虑了金属与陶瓷的封接可靠性，陶瓷段与两端金属结构采用平封结构，封接面的金属化层处理保证两种热膨胀系数差异较大的材料在高低温循环工况下不会出现漏气、开裂问题，满足真空电子器件的气密性要求。电极引出端的结构设计兼顾了射频信号的低损耗传输与高压绝缘要求，各电极之间的爬电距离经过核算，满足满功率工作时的高压绝缘要求，避免出现极间打火问题。

在结构细节上，散热肋片的根部做了圆角过渡，避免应力集中，同时提升导热效率；金属外壳表面做了导电氧化处理，既提升抗腐蚀能力，又保证良好的电磁屏蔽效果，减少射频信号对外泄漏，同时避免外界电磁信号干扰器件正常工作。整个器件的重心沿轴向分布，安装后不会出现偏载问题，适配移动车载电台的振动工况，在常规车辆行驶振动条件下不会出现结构松动、接触不良等问题。

从三维建模的角度来看，这类真空电子器件的建模需要重点关注同轴度公差的匹配，散热肋片的阵列参数要与实际风冷流场要求匹配，金属陶瓷封接面的结构细节要还原实际封接工艺的结构特征，安装接口的尺寸要严格对应射频连接器的标准尺寸，保证模型能够直接用于功放腔体的装配干涉检查、风路仿真分析，为电台功放的整体结构设计提供准确的器件模型参考。建模过程中对散热肋片的细节做了简化处理，在保证整体尺寸精度的前提下，减少不必要的细节特征，方便后续装配仿真时的网格划分，提升仿真计算效率。
