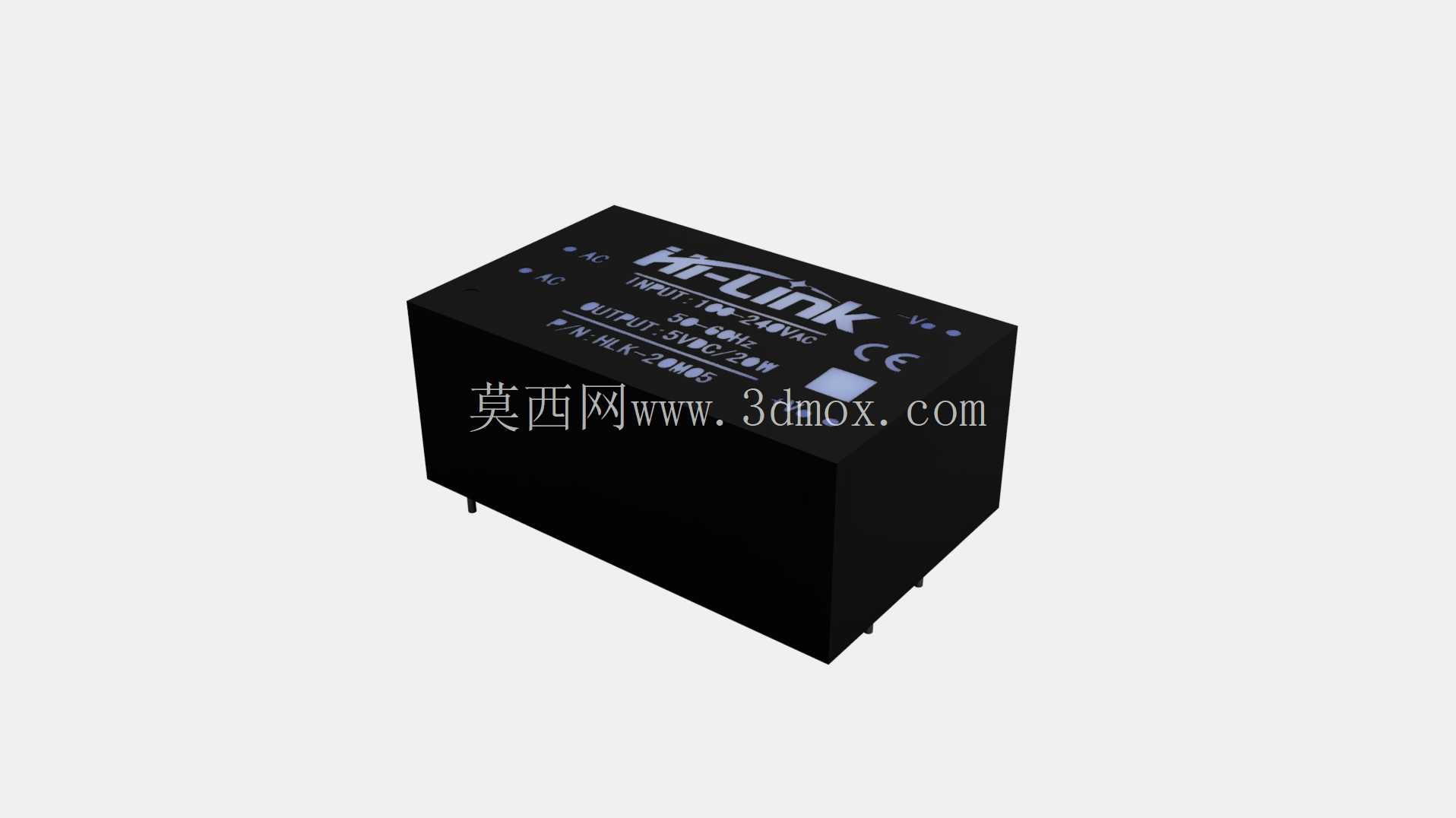

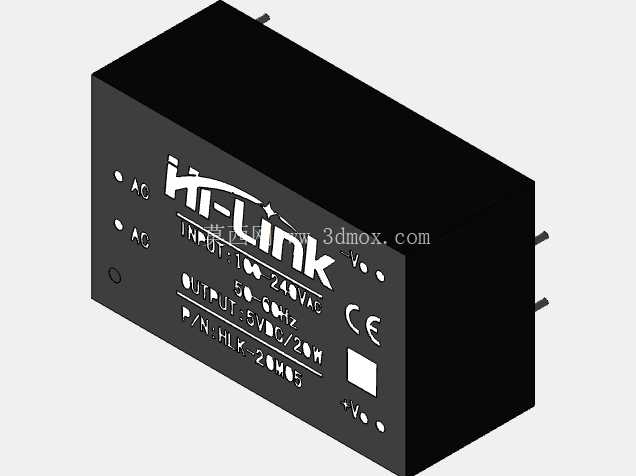

海凌HKLM05超紧凑型AC-DC电源模块

在工业控制板卡、小型智能终端、物联网边缘节点这类对安装空间有严苛要求的用电场景里，板载式AC-DC电源模块的选型往往直接决定了整板的布局密度与后期可靠性，这款超紧凑型电源模块正是针对这类小空间供电需求完成的结构设计。从实际应用场景来看，这类模块常被直接焊接在主控PCB的供电输入端，替代传统分立元件搭建的阻容降压、开关电源电路，省去了外围变压器、整流桥、滤波电容的独立布局空间，尤其适合智能电表、小型PLC扩展模块、家用智能控制器、车载后装电子这类需要直接从市电取电，同时整机内部空间预留极其有限的设备。

从功能特性上看，这款模块可直接接入常规交流市电输入，经过内部整流、滤波、稳压、隔离电路后，稳定输出5V直流电压，额定输出功率可达20W，足够支撑多数小型主控板、传感器组、通讯模组的满负载供电需求；模块内部集成了完整的EMI滤波与过流、过压保护电路，无需使用者额外搭建外围保护电路，即可满足多数民用、工业级电子设备的供电稳定性要求，同时模块内置电气隔离结构，可实现输入输出端的电气隔离，避免后端低压控制电路受市电侧浪涌、干扰的影响，提升整机电控系统的抗干扰能力。

在设计思路上，这款模块采用了全灌封的封闭式方块结构，所有内部电路元件都被包裹在阻燃工程塑料外壳内部，一方面可以避免生产组装过程中元件磕碰、焊盘沾锡导致的短路风险，另一方面灌封材料可以提升模块的散热能力，同时起到防潮、防尘的作用，适配多尘、潮湿的复杂工业安装环境。外壳表面采用丝印明确标注了输入输出引脚定义、参数标识与认证标识，生产焊接时可直接对照丝印确认引脚方向，避免反向焊接导致的模块烧毁。引脚采用直插式设计，引脚间距符合常规PCB板载焊接的通用间距规范，可直接适配标准焊盘孔径，无需额外定制PCB开孔尺寸。

从外形尺寸与安装边界来看，这款模块采用超紧凑的方块化设计，整体长宽高尺寸控制在极小范围内，在PCB布局时，仅需在板边预留对应大小的矩形安装区域即可，模块本体高度较低，不会占用过多板上垂直空间，适配薄型壳体的整机安装需求；模块引脚伸出长度经过优化，焊接后模块底部与PCB表面留有微小间隙，既可以避免焊接时焊锡堆积导致的引脚短路，也可以预留少量散热空间，提升长时间满负载运行时的散热效率。布局时需要注意，模块周边尽量避免布置对温度敏感的高精度传感器、晶振类元件，防止模块长时间工作产生的热量影响周边元件的参数精度；同时模块输入侧属于高压区域，布局时需要按照电气安全规范预留足够的爬电距离，避免高压侧与低压信号线路距离过近导致的放电、干扰问题。

在实际选型使用时，这类一体化电源模块相比分立元件搭建的电源电路，有着一致性好、生产调试简单、可靠性高的优势，不需要工程师单独计算变压器参数、调试反馈环路，只需要按照引脚定义完成焊接，即可快速实现稳定的市电到低压直流的转换，大幅缩短电控板的开发周期，同时模块化的设计也方便后期生产时的来料检验与故障替换，降低整机组装与售后维护的成本。模块外壳的棱角做了微小的倒角处理，不会在自动化插件、人工焊接过程中划伤操作人员或周边线材，细节设计符合批量生产的工艺要求。
