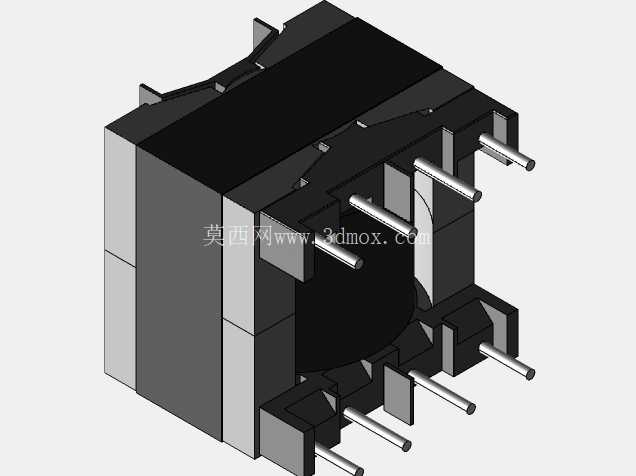

PQ2020卧式4+4针电子变压器结构设计

在开关电源、车载电控模块、小型工控驱动板的设计选型中，卧式插针变压器一直是板载供电回路里的核心磁性元件，这款PQ2020规格4+4针的变压器结构，完全贴合当前高密度PCB布局的装配需求。从实际应用场景来看，这类结构的变压器常被用在小功率AC-DC转换回路、车载低压信号隔离模块、消费类电源适配器的隔离变压环节，相比立式插针结构，卧式安装的重心更低，在车载这类存在持续振动的工况下，引脚焊接处的抗疲劳性能更优，不会因为长期振动出现焊盘脱裂、引脚虚接的问题。

从功能特性上看，4+4的针脚排布将初级绕组与次级绕组的引出端分置骨架两侧，从物理结构上拉大了初次级的爬电距离，不需要额外增加绝缘挡墙就能满足多数安规设计里的绝缘间距要求，绕制工序里也能减少绕组交叉排布带来的分布电容，对降低电源回路的EMI干扰有明显帮助。骨架的绕线窗口做了圆角过渡处理，绕制漆包线的时候不会因为棱角刮破漆皮造成绕组短路，磁芯装配位预留了点胶凹槽，组装时点入固定胶后能让磁芯和骨架的结合更紧密，避免工作时磁芯振动产生啸叫。

设计思路上，这款结构完全围绕板载自动化装配做了适配：底部的8根插针采用统一的直径与伸出长度，过波峰焊的时候能保证每个引脚的吃锡深度一致，不会出现长短脚导致的虚焊；骨架顶部的磁芯限位凸台，能让磁芯装配时快速定位，不需要额外治具校准位置，能大幅提升组装线的生产效率。磁芯采用PQ型结构，相比同功率等级的EE型磁芯，PQ磁芯的散热面积更大，绕组的耦合效率更高，相同输出功率下可以做到更小的整体体积，适配当前电源模块小型化的设计趋势。

从安装边界来看，这款卧式结构的整体高度控制在较低水平，不会在PCB板上占用过多垂直空间，适合用在对设备厚度有要求的薄型电源、车载控制盒这类场景；插针的排布间距符合常规PCB设计的孔位规范，设计PCB封装的时候不需要做特殊的孔位调整，直接按照引脚坐标放置焊盘就能满足装配要求。骨架两侧的挡边结构刚好覆盖磁芯的侧边，既可以保护磁芯在装配过程中不会被磕碰碎裂，也能在绕线时挡住漆包线，避免绕组滑出绕线窗口。在实际建模过程中，需要特别注意插针与骨架注塑位的配合公差，插针的固定段做了滚花处理，压入骨架后能保证足够的拉拔力，不会在插件工序中出现插针脱落、移位的问题；磁芯与骨架的配合间隙控制在合理范围，既不会因为间隙过小导致磁芯装配困难，也不会因为间隙过大造成磁芯错位、电感量偏差超标的问题。另外，骨架底部在两个绕组引出端之间做了绝缘挡条，能进一步提升初次级之间的绝缘性能，即使在潮湿的工作环境下，也能降低绕组间爬电的风险。
