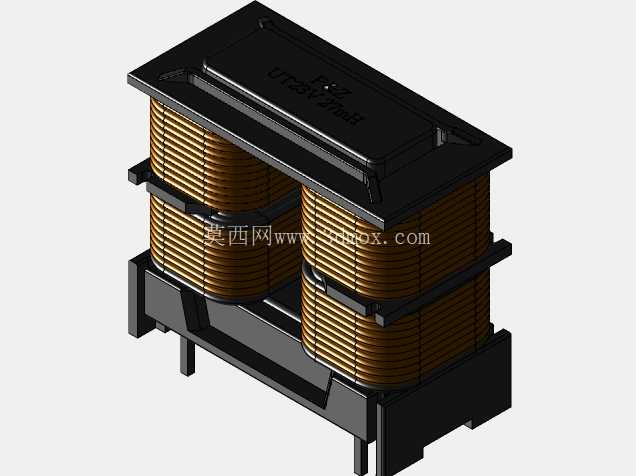

PZ-UT23系列方芯共模扼流圈结构设计

在车载电控系统的EMC防护设计环节，共模扼流圈是抑制传导类共模干扰的核心被动元件，本次呈现的PZ-UT23系列方芯共模扼流圈，主要适配汽车冲压模具配套的电控单元、车载低压信号回路、车载充电机前端滤波回路等场景，针对车载环境下宽温域波动、持续振动、大电流瞬态冲击的工况做了结构适配。从实际使用场景来看，这类扼流圈通常布置在PCB板的电源输入端口、信号传输端口的进线侧，当回路中出现共模干扰电流时，双组同向绕制的线圈会在方芯磁路中形成叠加的感生磁场，对共模干扰呈现高阻抗特性，而对于正常传输的差模工作电流，双线圈产生的磁场相互抵消，不会对正常信号传输、功率输送造成额外损耗，这也是共模扼流圈区别于普通差模电感的核心功能逻辑。

从设计思路层面拆解，这款产品采用方芯磁体结构而非传统环形磁芯，核心考量是适配自动化产线的贴片、插装工序，方形结构的磁芯定位基准面更规整，在SMT贴装、波峰焊工序中可以通过塑封底座的定位柱快速完成PCB对位，避免环形磁芯易滚动、定位精度差的问题。绕组分上下两层双组对称绕制，每组线圈采用多层平绕工艺，线圈层间设置绝缘隔层，避免匝间电压差过大引发的绝缘击穿问题，线圈与磁芯之间预留0.3mm的绝缘间隙，灌注耐高温绝缘胶完成固定，应对车载工况下的持续振动，避免线圈移位、漆包线磨损引发的短路故障。

外形与安装边界方面，这款扼流圈整体采用长方体塑封外壳封装，外壳顶部做了防滑凸台结构，方便自动化吸嘴抓取，底部伸出的插装引脚采用镀锡铜材质，引脚间距符合主流车载PCB的孔位设计规范，引脚伸出长度控制在2.5mm，既可以保证波峰焊时的焊锡浸润深度，也不会因为引脚过长导致焊后剪脚工序额外增加工时。磁芯采用高初始磁导率的锰锌铁氧体材质，针对150kHz到30MHz频段的共模干扰做了磁导率优化，在额定工作电流下，磁芯不会出现饱和问题，保证全电流工况下的滤波性能稳定。塑封外壳采用阻燃PBT材质，满足UL94-V0阻燃等级，外壳与磁芯、线圈的装配采用卡扣加胶封的双重固定结构，在-40℃到125℃的宽温域工作范围内，不同材质的热膨胀系数差异通过胶层的弹性形变抵消，不会出现外壳开裂、磁芯碎裂的问题。

在实际选型匹配过程中，结构设计人员需要重点关注扼流圈的安装高度，这款产品的总高度控制在18mm以内，适配车载电控盒内部的紧凑安装空间，不会和盒盖、周边元器件产生干涉。线圈的直流电阻控制在毫欧级，避免大电流工况下的自身发热过高，塑封外壳侧面预留了散热凹槽，引导周边空气对流带走线圈工作时产生的热量，保证长时间满负荷工作时的温升控制在安全范围内。底座的定位柱直径为1.2mm，和PCB上的定位孔采用间隙配合，装配公差控制在±0.1mm，满足自动化产线的装配精度要求，引脚的可焊性镀层厚度满足无铅焊接的工艺要求，兼容主流的无铅波峰焊、回流焊工艺温度曲线，不会出现镀层脱落、虚焊的问题。

从结构可靠性设计角度，这款扼流圈的线圈引出线和引脚的连接采用压接加焊锡的双重固定方式，避免振动工况下引出线断裂，磁芯的拼接面做了镜面研磨处理，减小磁路气隙，提升磁芯的有效磁导率，降低漏磁对周边敏感元器件的干扰。外壳顶部的标识区域采用激光打标工艺，标注产品型号、感值参数，不会因为长期使用出现标识磨损模糊的问题，方便生产过程中的追溯、售后环节的故障排查。在实际电路应用中，这款扼流圈通常和Y电容组成二级EMI滤波电路，可有效抑制车载电控设备工作时产生的共模干扰传导到车载电网中，同时也可以阻挡车载电网中其他设备产生的共模干扰进入电控单元内部，提升整个车载电控系统的电磁兼容性能，满足车规级EMC测试标准的相关要求。
