汽车排气系统双腔消声器结构设计

在燃油汽车排气系统的开发流程中，消声器是直接决定整车NVH表现的核心功能部件，这套双腔并列式消声器结构，主要适配1.5T-2.0T排量的家用乘用车排气后段布置，安装位置位于车辆底盘后桥后方的预留舱位，需要兼顾底盘通过性、排气背压控制与宽频降噪需求。从实际装车场景来看，这类消声器需要应对发动机全工况下的排气脉冲冲击，怠速工况下要消除排气系统的低频轰鸣，避免传递到车厢内影响驾乘舒适性；中高速巡航时要压制高频气流噪声，同时不能产生过大的排气背压，否则会挤占发动机的有效输出功率，提升整车油耗。

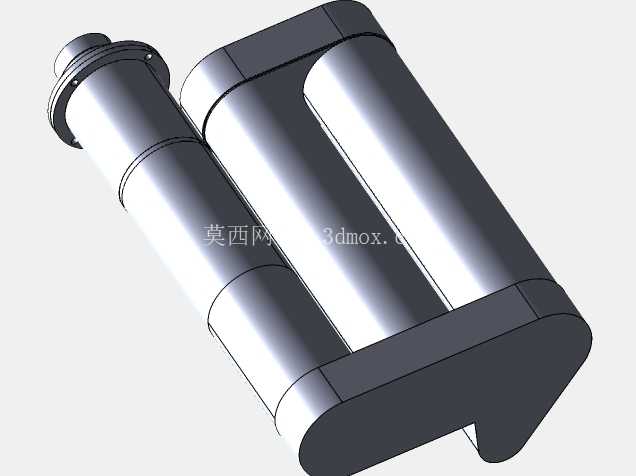

设计阶段首先要敲定整体的外形边界，这套结构采用双筒体并列布局，主筒体直径控制在180mm，副筒体直径120mm，整体横向宽度控制在420mm以内，纵向长度380mm，安装端面的法兰盘预留三个M10螺栓固定位，和前段三元催化器的出气端法兰完全匹配，底部预留5mm的离地间隙冗余，避免车辆经过颠簸路面时消声器壳体剐蹭地面。筒体两端采用冲压成型的端盖封边，端盖和筒体的连接采用咬合卷边工艺，不需要额外焊接就能保证壳体的气密性，同时减少焊接热变形带来的尺寸偏差，适合冲压模具批量生产。

内部结构的设计围绕宽频降噪的目标展开，主筒体内设置三道分隔隔板，将腔体分割为四个膨胀腔，隔板上错开布置不同孔径的穿孔管，引导排气气流在腔体内多次折返，利用气流膨胀消耗声能；副筒体和主筒体之间通过两个连通管对接，连通管的插入深度经过匹配计算，专门针对120Hz-300Hz的低频排气噪声进行干涉抵消，避免怠速时车厢内产生压耳感。进气端采用渐扩式管路设计，从前端60mm的进气管径逐步扩张到主筒体直径，减少气流进入腔体时的局部湍流，降低气流再生噪声；出气端采用收窄式尾管，尾管出口做斜切处理，避免车辆行驶时尾管出口产生气流哨音。

从冲压工艺的实现角度来看，所有壳体、端盖、隔板零件都采用冷轧钢板冲压成型，板材厚度选用1.2mm的镀铝钢板，兼顾耐高温腐蚀性能和结构刚度，冲压成型后不需要额外做表面防锈处理就能满足整车10年以上的使用要求。隔板零件上的穿孔采用连续模一次冲压成型，孔位的排布精度控制在±0.1mm以内，避免孔位偏差导致的消声频率偏移；筒体的卷圆采用三辊卷圆工艺，合缝位置采用电阻焊连续焊接，焊缝打磨平整后和端盖进行卷边咬合，整体装配完成后需要经过0.3MPa的气密性测试，保证没有排气泄漏的问题。

安装结构的设计充分考虑了整车装配的便利性，消声器筒体上方焊接两个冲压成型的吊耳，吊耳采用3mm厚的钢板冲压成U型结构，和底盘上的橡胶悬挂吊块对接，能够过滤发动机传递到消声器的振动，避免振动通过底盘传递到车厢内部。进气端法兰盘和前端管路的对接面冲压出密封筋，装配时只需要加装石墨密封垫就能保证高温下的密封性能，不需要涂覆密封胶，提升装配效率。在实际路试匹配中，这套结构能够将排气尾管的噪声降低28dB以上，全负荷工况下的排气背压控制在18kPa以内，不会对发动机的动力输出造成明显影响，同时整体重量控制在7.2kg，比同规格的单腔消声器减重12%，符合整车轻量化的设计要求。

需要注意的是，这类消声器的冲压模具设计需要充分考虑板材的成型回弹量，尤其是端盖的弧形拉伸部位，模具型面需要做回弹补偿，避免成型后端盖和筒体的配合尺寸超差；隔板零件的冲压需要控制毛刺高度，毛刺高度不能超过0.05mm，避免装配后毛刺脱落进入腔体，随排气气流冲击穿孔管产生异响。整体结构的所有棱角位置都做了R3以上的圆角过渡，避免冲压成型时出现应力集中导致的零件开裂，同时也能减少气流在腔体内部的尖锐边角处产生的涡流噪声。
