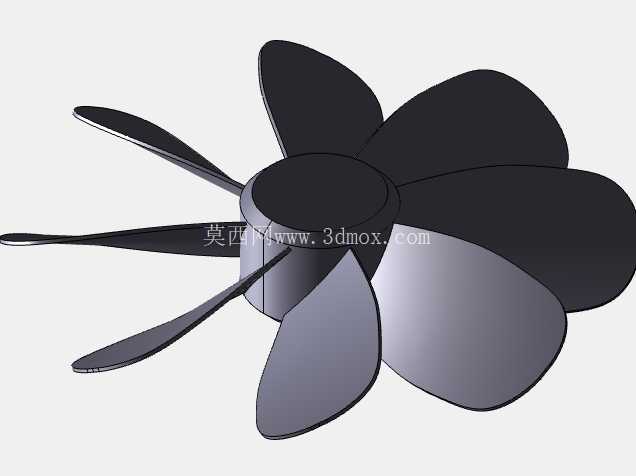

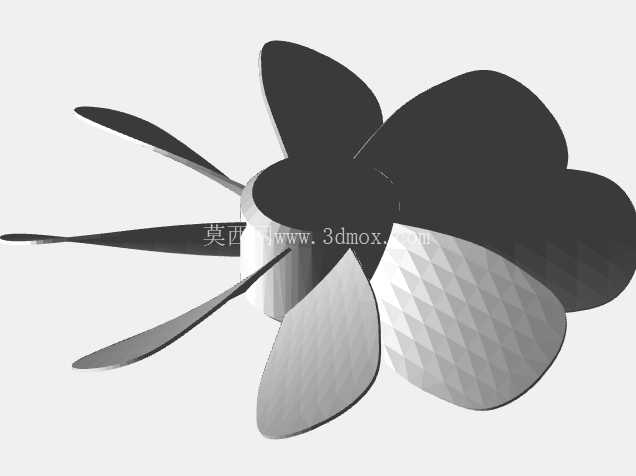

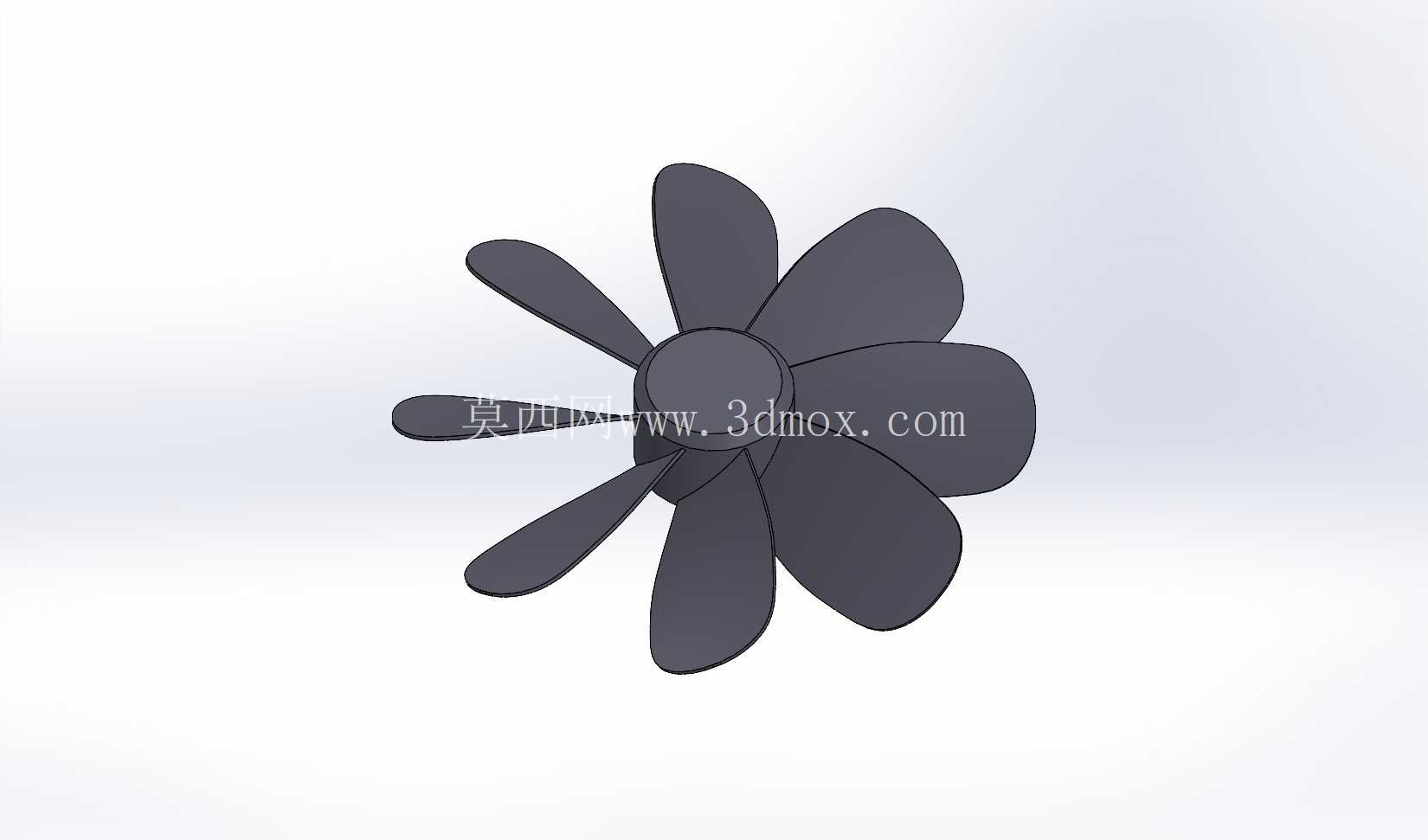

多叶曲面结构汽车冷却风扇叶片设计

在汽车热管理系统的开发环节，冷却风扇的叶片设计直接决定了散热模块的工作效率，这套多叶片风扇结构，主要适配乘用车发动机舱散热器、冷凝器组件的强制通风需求，也可拓展至商用车辆的中冷器散热、新能源车型的动力电池包冷却回路通风场景。不同于常规家用风扇的低转速设计，车用冷却风扇需要在发动机不同工况、车辆不同行驶速度下，兼顾通风量、风噪控制、运转稳定性三个核心指标，叶片的曲面弧度、叶尖扭转角度、相邻叶片的间距排布，都是经过多轮流体仿真迭代确定的参数。

从实际装车的安装边界来看，这套叶片的中心轮毂采用等直径圆柱结构，适配常规风扇电机的输出轴安装位，轮毂端面预留的安装平面可直接与电机法兰贴合，通过周向均布的紧固点完成固定，不需要额外设计转接结构，能直接匹配多数主流车型散热风扇的驱动电机接口尺寸。叶片整体的外圆轮廓严格控制在散热器迎风面的有效覆盖范围内，不会与周边的导风罩、散热鳍片、机舱加强梁产生运动干涉，叶尖与导风罩内壁的间隙控制在合理区间，既避免运转过程中出现剐蹭，也能减少间隙处的气流回流损失，提升实际通风效率。

设计过程中首先考虑的是不同转速下的气流导向特性，每片叶片从根部到叶尖采用渐变的扭转角设计，根部的安装角更大，适配轮毂处较低的线速度，保证根部区域不会出现气流脱流，叶尖位置的扭转角逐步收小，匹配叶尖更高的线速度，让整个叶片扫过的区域都能形成均匀的轴向气流，避免局部区域出现涡流导致的风噪激增、通风量下降。叶片的数量选择上，没有采用常规的五叶或者六叶结构，而是通过不等距排布的多叶片设计，打散叶片旋转过程中产生的周期性气流脉动，降低特定频率下的共振噪音，这一点对于乘用车的NVH性能控制尤为重要，能有效减少怠速工况下驾驶舱内的风扇运转噪音传递。

从结构强度角度考虑，叶片根部与轮毂的衔接位置做了平滑的圆弧过渡，避免应力集中导致的长时间运转疲劳断裂，叶片本体的厚度从根部到叶尖逐步减薄，在保证整体结构刚度的前提下，尽可能降低旋转部件的转动惯量，减少电机启动瞬间的电流冲击，也能降低电机持续运转的负载。叶片的曲面造型充分考虑了冲压成型的工艺可行性，所有曲面的拔模角度都控制在合理范围内，没有出现倒扣或者极小曲率的结构，能够通过连续冲压工序完成成型，不需要额外的机加工序，适合批量生产的工艺要求。

在实际工况匹配中，这套叶片的气动性能经过多轮验证，在发动机低转速大负荷工况下，比如车辆爬坡、夏季开空调怠速时，风扇低速运转就能提供足够的通风量，保证散热器的换热效率，避免发动机出现水温过高的问题；在车辆高速行驶时，迎面自然风充足，风扇不需要高转速运转，叶片的低风阻设计也不会额外增加行驶阻力。同时，叶片的动平衡特性在设计阶段就做了前置优化，通过调整叶片的周向排布角度、局部厚度分布，把初始不平衡量控制在很低的水平，减少后续生产环节的动平衡校正工序，降低批量生产的工艺成本。

不同于工业固定场景使用的风扇叶片，车用风扇的工作环境更复杂，需要承受机舱内的高低温交变、灰尘侵蚀、长期振动等考验，叶片的曲面设计也考虑了这些因素，叶片表面平滑没有积灰死角，长期使用不会因为积灰导致动平衡失效，叶片的结构刚度也能承受车辆行驶过程中的颠簸振动，不会出现叶片变形、断裂的问题。在安装适配性上，这套叶片的中心安装孔位、轮毂尺寸、外圆直径都覆盖了主流紧凑级车型的散热风扇规格，不需要大幅改动周边的导风罩、散热器安装结构就能直接替换，也可以根据不同车型的散热需求，微调叶片的角度或者外圆尺寸，适配不同功率等级的散热需求。
