EIMAC SK-640空气系统陶瓷管适配插座

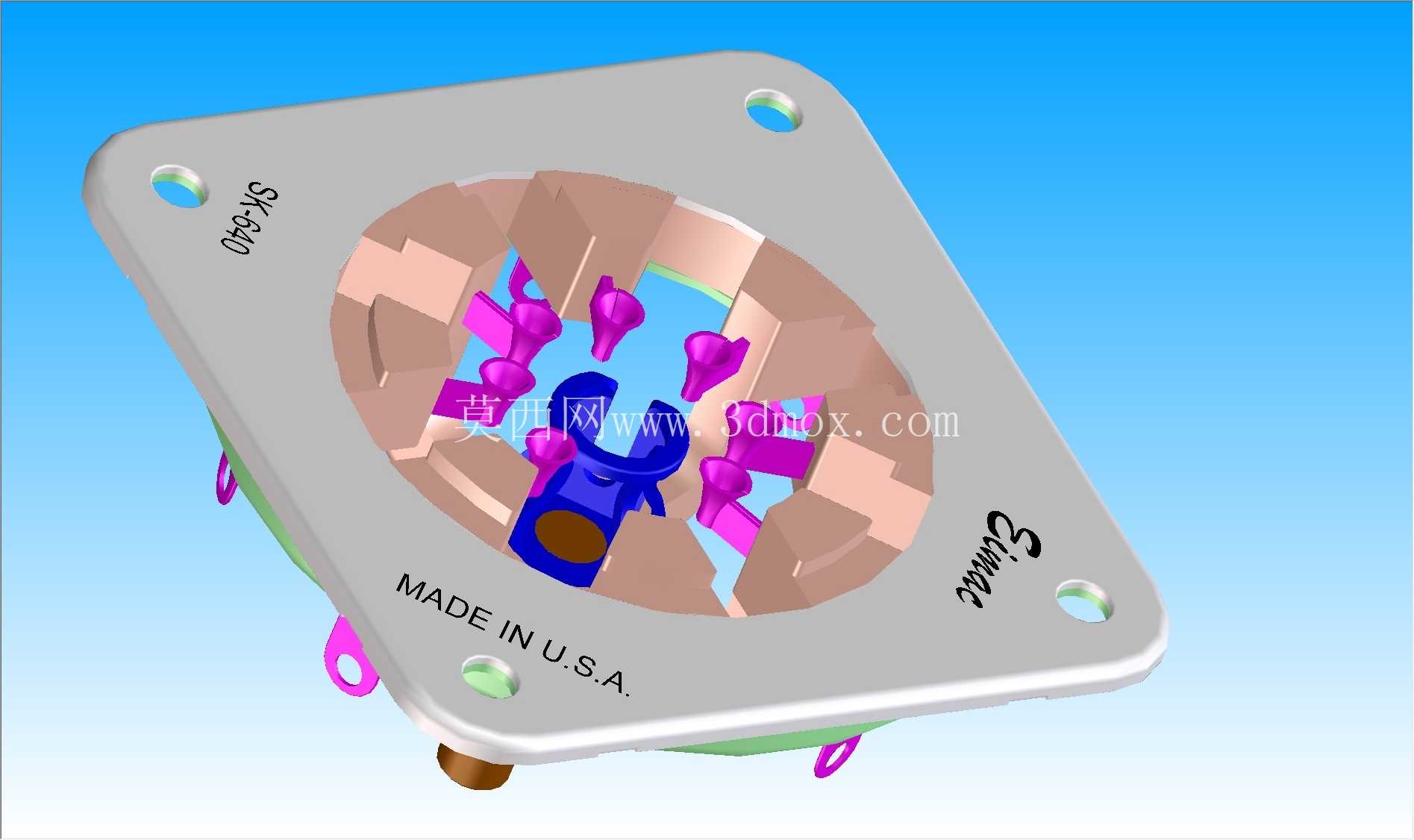

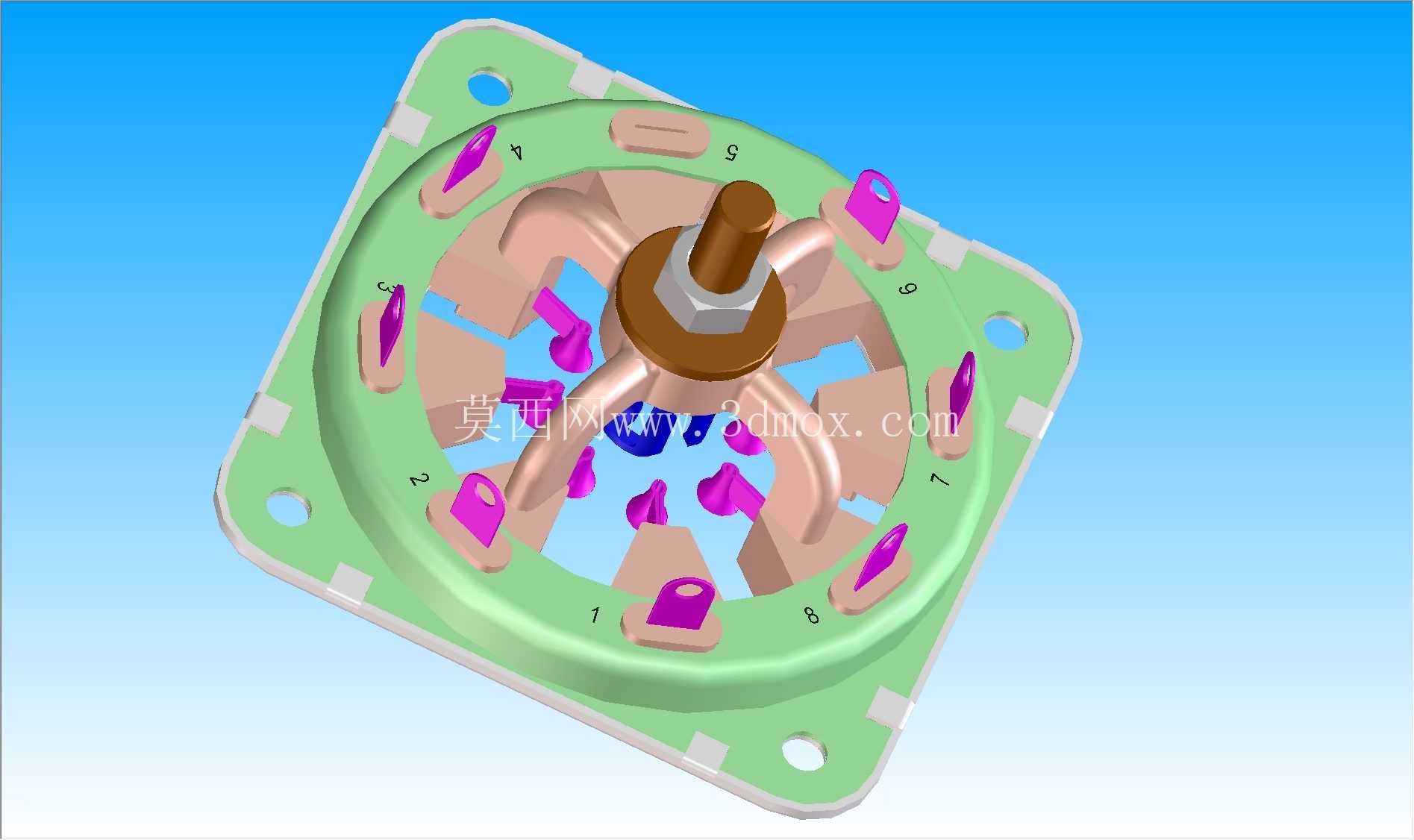

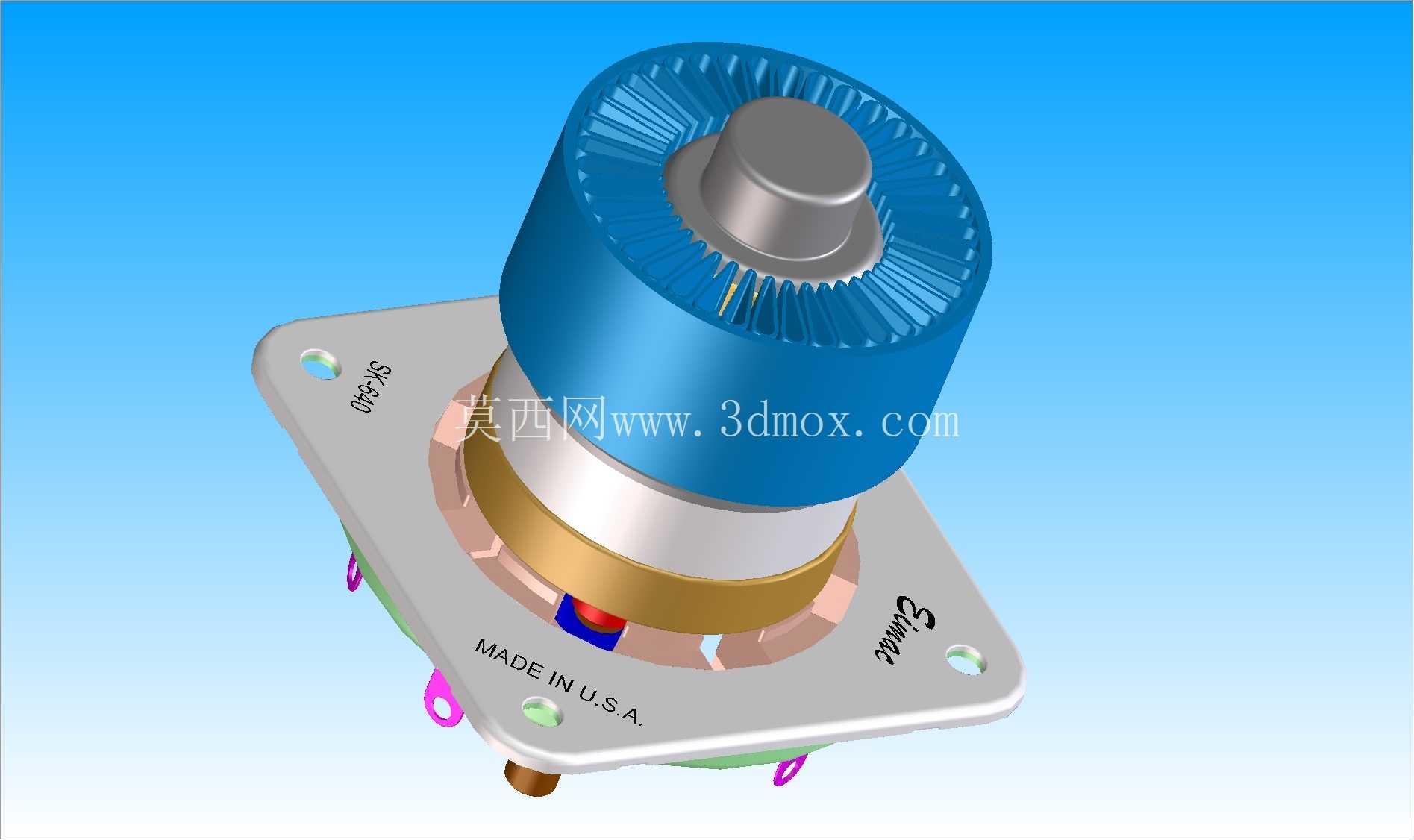

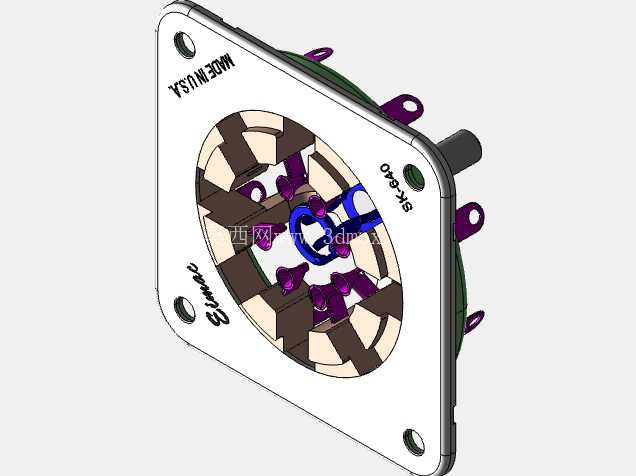

这款SK-640插座是面向射频功率放大场景设计的专用接插件，核心适配4CX-250B型金属陶瓷四极管，在甚高频段大功率发射、工业射频加热、高频信号源类设备中承担电子管的固定、电气连接与散热衔接作用。从结构设计来看，主体采用方形法兰安装形式，法兰盘四个角预留沉头安装孔，安装时可通过标准紧固件直接固定在设备腔体的安装面板上，沉孔设计能够保证螺栓头部不突出法兰表面，避免与周边结构产生干涉，同时法兰盘的方形轮廓能够在安装时提供稳定的抗扭转能力，避免电子管插拔过程中插座发生偏转。插座与电子管的配合端采用多触点弹性接触结构，围绕中心定位柱均匀分布多组接触弹片，分别对应四极管的阴极、栅极、屏极以及灯丝引脚，弹片采用高弹性铜合金基材表面镀银处理，既能够保证高频信号传输过程中的低接触电阻，减少大功率工况下的接触发热，也能在电子管插拔时提供合适的接触压力，保证长期使用过程中接触可靠性，避免出现接触不良导致的打火、信号衰减问题。中心位置的蓝色定位结构与电子管底部的定位槽精准匹配，安装时能够起到防呆作用，避免引脚错插导致的器件损坏，同时定位柱的公差配合经过严格控制，能够保证电子管插入后各引脚与接触弹片的对中度，减少偏插导致的弹片变形风险。法兰盘表面印有清晰的型号标识与产地标识，便于装配过程中的物料识别与运维阶段的器件核对，标识采用激光蚀刻工艺，长期使用不会因摩擦、高温出现脱落模糊的问题。从安装边界来看，法兰盘的厚度控制在合理范围内，安装时不需要在面板上开设过深的沉槽，面板开孔仅需要匹配插座主体的外径即可，法兰四角的安装孔位间距符合射频功率器件的通用安装规范，能够兼容同类型其他规格插座的安装孔位，在设备升级替换时不需要重新加工安装面板，降低改造成本。插座底部预留了引脚出线空间，既可以采用硬连接直接焊接到设备内部的射频电路板上，也可以通过转接引线连接到外围电路，适配不同的设备布线方案。在散热衔接设计上，插座法兰与电子管金属外壳接触的位置采用平整加工面，安装后能够与电子管的金属底座紧密贴合，将电子管工作时产生的部分热量通过法兰传导到设备安装面板上，辅助电子管散热，降低电子管的工作温度，提升器件的连续工作寿命。接触弹片的排布方式充分考虑了高频信号的屏蔽需求，外围的接地弹片能够形成连续的屏蔽环，减少高频信号的对外辐射，同时降低外界电磁信号对管内工作状态的干扰，保证甚高频段工作时的信号稳定性。在实际选型应用中，这款插座主要针对风冷型金属陶瓷四极管设计，适配的设备场景包括甚高频通信发射机、工业高频感应加热设备的功率级、射频测试仪器的功率输出单元，在这些场景中，插座不仅要承担电气连接作用，还要承受电子管工作时的高温、振动以及高频大电流的冲击，因此在结构设计时充分考虑了材料的耐温性能，接触弹片的基材能够在长期150摄氏度的工作环境下保持弹性不失效，绝缘基座采用高频陶瓷基材，既具备优异的高频绝缘性能，也能够承受高温环境下的尺寸稳定性，不会因为长期受热出现变形导致接触位置偏移。法兰盘的边角采用圆角过渡处理，避免装配过程中尖锐边角划伤操作人员或者损坏周边的布线绝缘层，安装孔的位置精度控制在±0.1mm范围内，能够保证多台同型号设备的安装互换性，在批量装配时不需要逐个对位调整，提升装配效率。在三维建模过程中，这款模型完整还原了插座的所有结构细节，包括法兰盘上的标识文字、接触弹片的排布角度、中心定位结构的卡扣特征、安装孔的沉头尺寸，能够直接用于设备整机的结构干涉检查、安装模拟，也可以用于生成加工图纸指导插座的安装面板加工，在进行设备结构设计时，可以直接调用该模型进行装配，验证插座与周边腔体结构、布线空间、散热风道的位置关系，避免实际装配时出现空间干涉问题。
