AD8495热电偶信号放大分线电路板

在工业测温场景的设备搭建过程中，热电偶输出的毫伏级弱信号往往存在传输易受干扰、接线零散不便的问题，这款AD8495热电偶放大器分线板正是针对这类工程痛点设计的硬件模块。从实际应用来看，它可以直接集成在小型温控实验台、3D打印机热端测温回路、工业设备温度巡检节点、小型加热装置的信号采集端，不需要额外搭建复杂的信号放大前端电路，就能把K型热电偶输出的微弱电压信号放大到适配常规ADC采集的电压范围，同时板载的接线端子可以直接接入热电偶引线，输出端的焊盘也能直接对接主控板的模拟输入引脚，省去了零散飞线带来的信号干扰与接线错误风险。

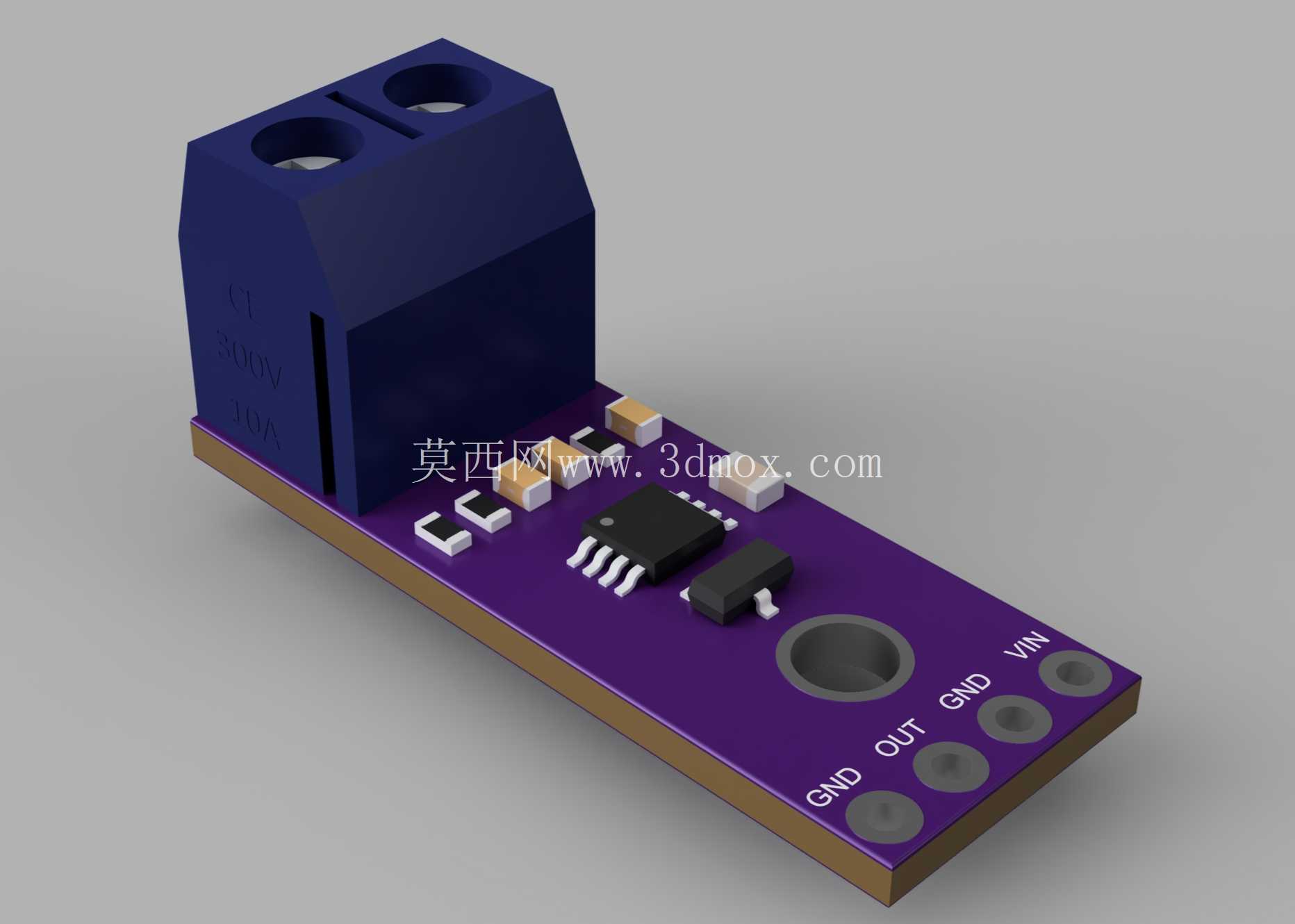

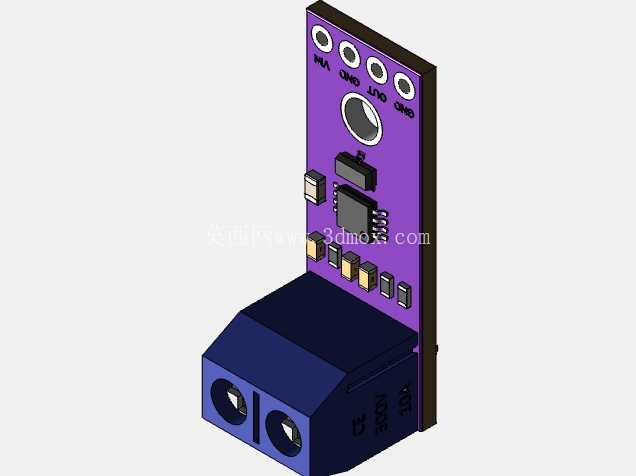

从设计思路上看，这块板采用了模块化的布局逻辑，核心放大芯片布置在板卡中部，周边搭配0603封装的贴片阻容元件完成信号滤波与参考电压配置，输入端的立式接线端子预留了足够的接线操作空间，不需要额外焊接引线就能完成热电偶的快速装拆，输出端排布的GND、OUT、VIN三个焊盘对应电源、信号、地的连接，引脚定义清晰，能直接兼容市面上多数通用开发板的接口定义。板卡边缘预留的固定安装孔，孔径适配常规M2规格的螺丝，安装时可以直接固定在设备的塑料支架或者型材安装面上，不需要额外设计定制固定结构，能有效缩短设备开发的结构适配周期。

在外形与安装边界上，整块板卡采用长条形的紧凑布局，宽度控制在20mm以内，长度不超过50mm，整体厚度包含接线端子在内不超过15mm，能嵌入到狭小的设备腔体内部，不会占用过多的设备内部安装空间。接线端子的进线方向垂直于板卡平面，接线操作时不需要在板卡侧面预留额外的操作空间，进一步压缩了安装所需的预留尺寸。板卡上的元件排布避开了安装孔的受力区域，固定螺丝锁紧时不会对板上的贴片元件造成挤压损伤，阻容元件全部采用贴片工艺焊接，元件高度不超过2mm，不会和周边安装的其他结构件产生干涉。

从功能特性上看，板载的AD84495芯片内置了热电偶冷端补偿电路，不需要额外搭建温度补偿电路就能实现精准的温度信号转换，放大后的信号线性度好，能覆盖K型热电偶常用的0到500摄氏度测温区间，输出信号的阻抗低，长距离引线传输时的信号衰减更小。板上的电源引脚支持常规3.3V到5V的宽电压供电，能直接适配多数嵌入式设备的供电系统，不需要额外配置独立的供电模块。PCB基板采用常规FR-4材质，敷铜设计兼顾了信号回路的阻抗连续性与散热需求，核心芯片工作时产生的微量热量可以通过敷铜快速扩散，不会因为局部温升影响测温精度。

在实际选型使用时，结构设计人员只需要预留对应长宽的安装平面，在安装孔位置预留对应的螺丝柱位，同时在接线端子上方预留3mm以上的接线操作空间，就能完成这个模块的结构适配。建模时需要注意接线端子的凸起高度，避免周边结构件和端子产生干涉，输出端的排针如果需要焊接插针，还要额外预留插针的伸出高度，避免和上层板卡或者结构件产生碰撞。对于需要做设备装配仿真的设计人员来说，这个模型还原了板上所有元件的实际外形与安装位置，能直接导入装配体中完成干涉检查，不需要额外测绘元件尺寸，能有效提升结构设计的效率，避免因为元件尺寸测绘偏差导致的装配干涉问题。
