宽压PIR人体感应延时灯控开关结构

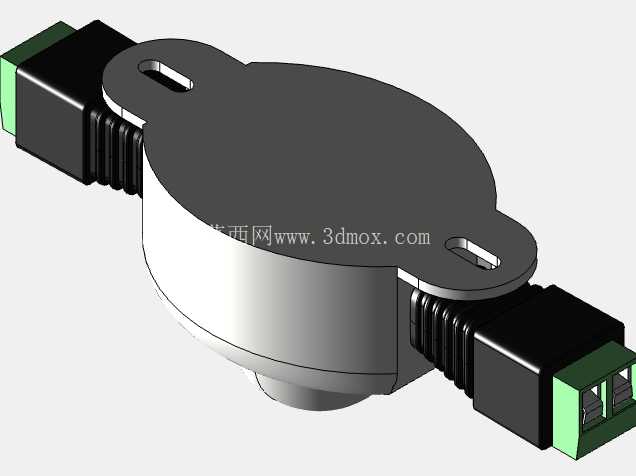

做智能照明配套的结构设计这几年，这类嵌入式人体感应开关的三维建模我前后经手过不下二十款，这次的宽压感应开关结构，是专门针对商用照明、柜体辅助照明、楼道感应改造场景做的优化版本，和早年做的窄压5V款比，适配性强了不止一个档次。先从安装边界说起，这款开关采用圆形嵌入式卡扣结构，主体外壳最大外径控制在42mm，安装开孔直径预留38mm即可，壳体总厚度含感应探头凸起部分不超过20mm，不管是嵌入铝型材灯槽、PVC吊顶扣板，还是木质柜体层板，都不需要额外预留太深的安装空间，侧边带的两个固定耳预留了M3螺丝孔位，不想用卡扣卡接的场景，直接打两颗自攻螺丝就能固定，安装容错率比纯卡扣款高很多，现场施工的时候哪怕开孔误差在1mm以内，都能顺利装进去，不会出现卡不住或者缝隙过大的问题。

再讲功能对应的结构设计逻辑，顶部的菲涅尔透镜做了内凹式防护设计，透镜边缘比壳体顶面低1.2mm，安装和运输过程中不会因为摩擦刮花透镜纹路，要知道菲涅尔透镜的棱镜面一旦刮花，感应角度和探测距离都会打折扣，之前有款老设计透镜突出壳体2mm，工地安装的时候一批货有近三分之一透镜被刮花，后期返工换透镜费了不少功夫，这次的内凹设计就是踩过坑之后做的优化。透镜下方的PIR传感模块预留了10mm的安装高度，刚好匹配常用的3脚PIR探头尺寸，模块和壳体之间预留了0.5mm的灌胶槽，做IP54防护的时候直接打密封胶就行，不用额外做挡胶结构。壳体侧面印的参数标识是做了下沉式丝印槽，丝印之后不会因为安装摩擦把标识磨掉，现场接线的时候能快速分辨DC5-12V的输入端口和LED负载端口，不会接错线烧模块。

延时调节的拨槽开在壳体侧下方，调节范围覆盖10秒到15分钟，拨槽做了限位挡边，调节的时候不会因为用力过大把电位器拧坏，之前有款产品把调节槽开在顶面，用户装完之后吊顶积灰容易掉进槽里卡滞电位器，改到侧下方之后积灰问题基本解决，而且调节的时候不用把整个开关拆下来，伸手在侧面就能摸到拨杆，后期运维很方便。负载输出端预留的焊盘间距是3.81mm，刚好适配常用的接插件，不管是焊线还是插端子都能兼容，宽压设计的电路仓做了分区，高压输入部分和低压传感部分之间留了1.5mm的隔离筋，打耐压的时候不会出现爬电问题，符合低压电器的安全间距要求。

实际应用场景里，这款开关可以直接适配5V的USB供电灯带、12V的低压LED灯条，不用额外加电压转换模块，不管是家居的衣柜感应灯、橱柜底灯，还是商用的楼道感应补光灯、展柜自动照明，甚至是设备内部的检修感应灯都能通用。建模的时候特意把壳体的壁厚控制在1.8mm，用ABS材料注塑的时候不会出现缩水印，卡扣的厚度做了1.2mm，拆装十次以上都不会出现断裂，固定耳的位置做了R2的圆角过渡，拧螺丝的时候不会因为应力集中开裂。底部的出线槽开了两个方向，不管是侧面走线还是背面走线都能适配，现场布线的时候不用硬掰电线，减少线材破损的风险。

很多刚做这类结构的工程师容易忽略感应角度的匹配，这款的菲涅尔透镜安装角度是水平0度，探测锥角能达到120度，安装高度在2.5米的时候，探测半径能覆盖3米的范围，刚好满足普通楼道和房间的感应需求，不会出现角度太大误触发隔壁区域，也不会角度太小人走到跟前才亮灯。壳体表面做了细磨砂纹理，不容易沾指纹和灰尘，和常见的白色灯具、吊顶配色一致，装完之后不会显得突兀。内部的电路固定柱做了三个，分别固定主控板、传感板和电位器，装配的时候不用额外打胶固定，直接用M2的自攻螺丝就能锁牢，生产装配的效率比打胶款高近三成。
