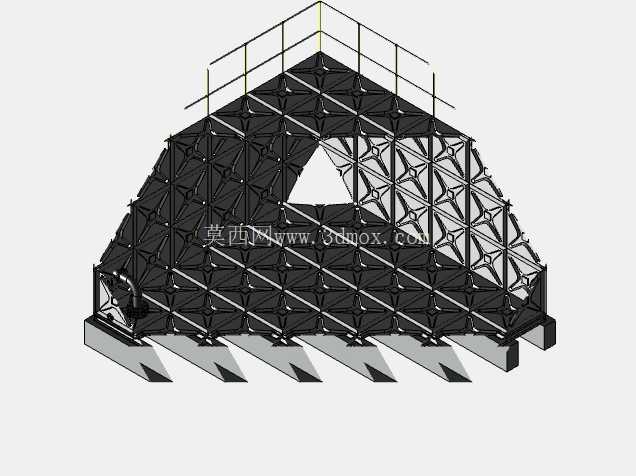

HDG螺栓连接方形储料罐体结构设计

这款螺栓连接方罐主要面向工业散料、流体介质的中转存储场景，常见于化工原料暂存、工业生产配料环节、散状物料车间周转等工况，区别于传统焊接罐体，全螺栓拼接的结构形式让设备的运输、现场组装、后期移位拆解都具备更高的灵活性，尤其适配需要频繁调整生产线布局、或是现场不具备动火焊接作业条件的车间环境。从结构设计逻辑来看，罐体整体采用方形截面构型，相比同容积的圆柱罐体，方形结构能够更好贴合车间边角空间，提升场地的空间利用率，减少无效占地。罐体侧壁采用1m见方的标准面板单元拼接，单块面板的尺寸设定充分考虑了运输装载的边界限制，标准货运车辆的厢内宽度可轻松容纳多块面板叠放运输，同时单块面板的重量控制在人工辅助简易工装即可完成搬运的范围，现场组装不需要调用大型起重设备，仅靠常规手动工具就能完成面板拼接作业。面板之间通过螺栓副实现刚性连接，连接点位沿面板边缘均匀排布，确保拼接缝处的密封性能与结构强度，避免存储介质出现渗漏问题。罐体外部设置了整圈的桁架式支撑结构，这种网格状的桁架支撑替代了传统的厚壁加强筋，在保证整体结构刚性、抵御内部介质侧压力的前提下，大幅降低了罐体整体的自重，减少了材料消耗。桁架杆件采用标准化型材加工，所有连接节点同样采用螺栓紧固，整个罐体没有现场焊接工序，所有零部件都在工厂内完成预制加工与防腐处理，现场仅需按照装配顺序完成螺栓紧固即可，大幅缩短了现场安装的周期。罐体顶部设置了安全防护栏杆，为后期的设备检修、顶部附件维护提供可靠的作业防护，栏杆同样采用螺栓与罐体顶部的连接基座固定，可根据现场实际的作业需求调整栏杆的排布范围。罐体底部设置了倾斜布置的导料支撑结构，能够让罐内存储的散状物料依靠自重向出料口位置汇集，避免物料在罐底出现积料、残留的问题，底部的支撑脚预留了与地面基础连接的安装孔位，可根据现场地面的实际标高调整垫铁厚度，保证罐体安装后的水平度，避免因基础不平导致的结构附加应力。在设计过程中，针对螺栓连接的密封问题，在面板拼接缝处预留了密封件安装槽，装配时嵌入耐介质腐蚀的密封胶条，通过螺栓的预紧力让胶条产生均匀的压缩变形，实现拼接缝的可靠密封，可适配粉体、颗粒、低粘度流体等多种介质的存储需求。整个罐体的所有零部件都采用标准化、模块化设计，不同容积的罐体可通过调整面板拼接的数量来实现，不需要重新开模制作专用构件，大幅降低了产品的系列化开发成本，也让后期的维护更换更加便捷，单块面板出现损伤时，仅需拆除对应位置的连接螺栓即可完成面板更换，不需要对整个罐体进行动火修补，降低了维护作业的安全风险与成本投入。从安装边界来看，采用1m标准面板拼接的罐体，其外形尺寸可根据现场的空间限制灵活调整，既可以做成小容积的线边暂存罐，也可以通过多单元拼接组成大容积的集中储料仓，适配不同产能规模的生产场景需求。
