地质电站厂区设施布局立体展示模型

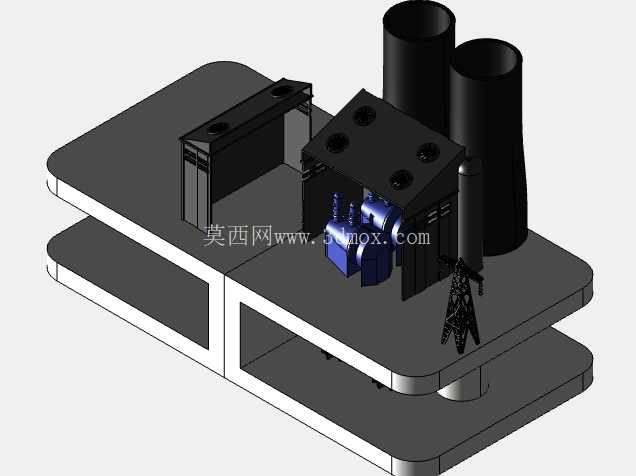

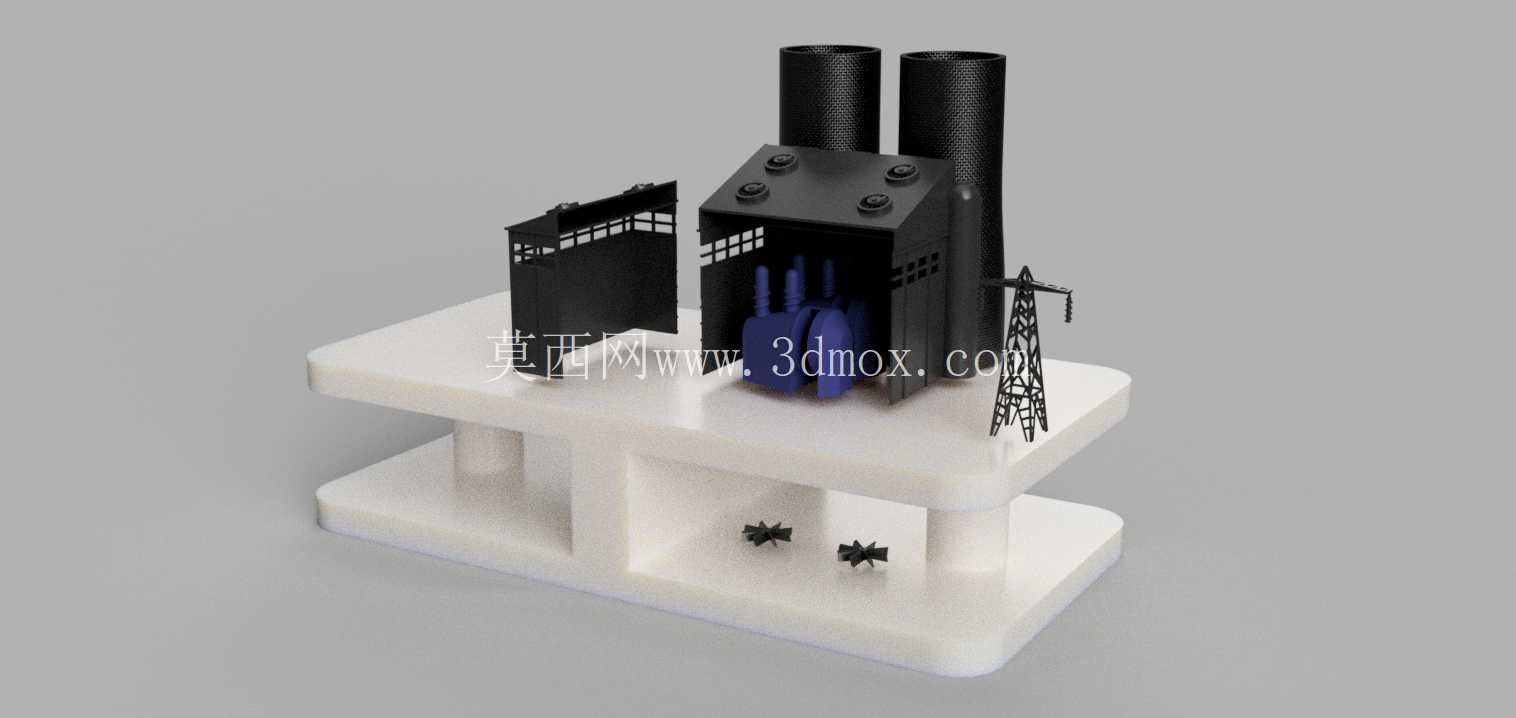

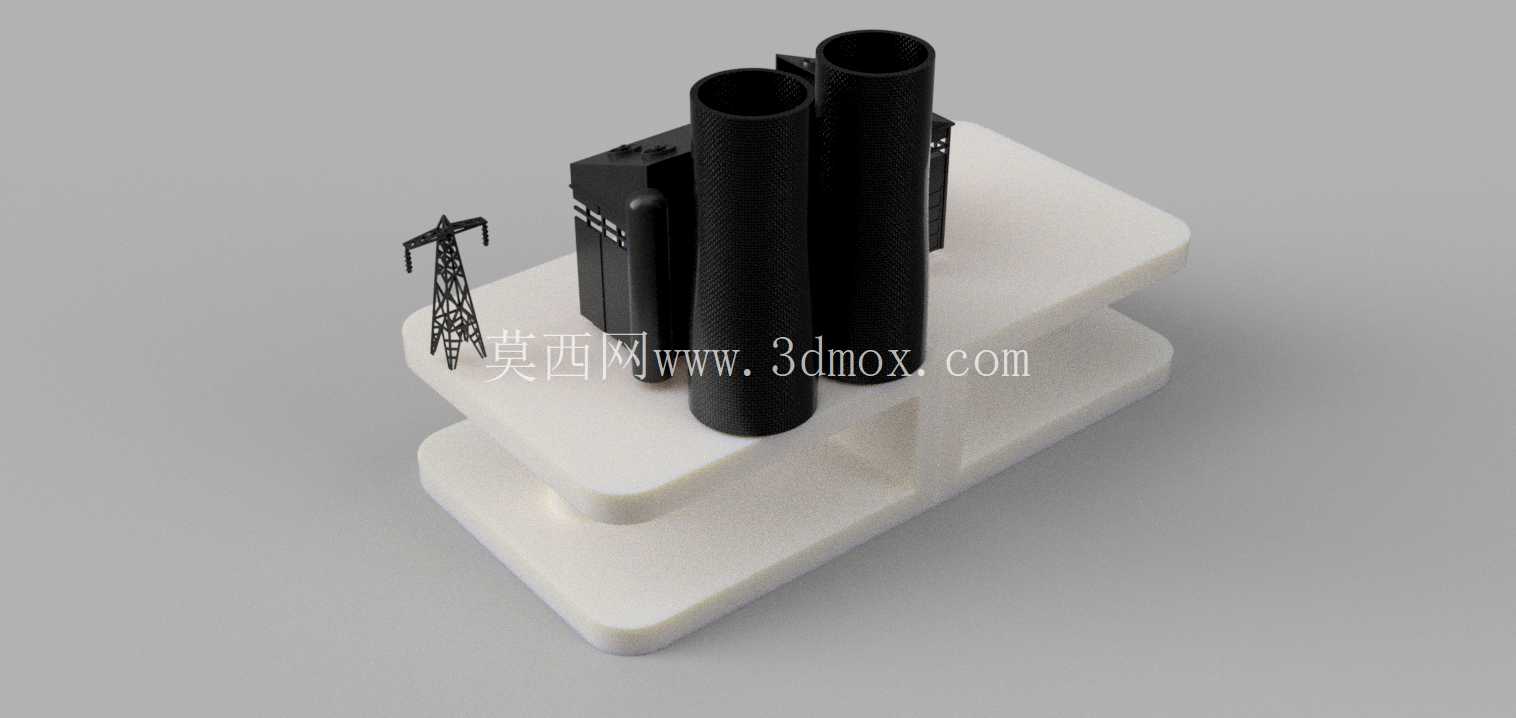

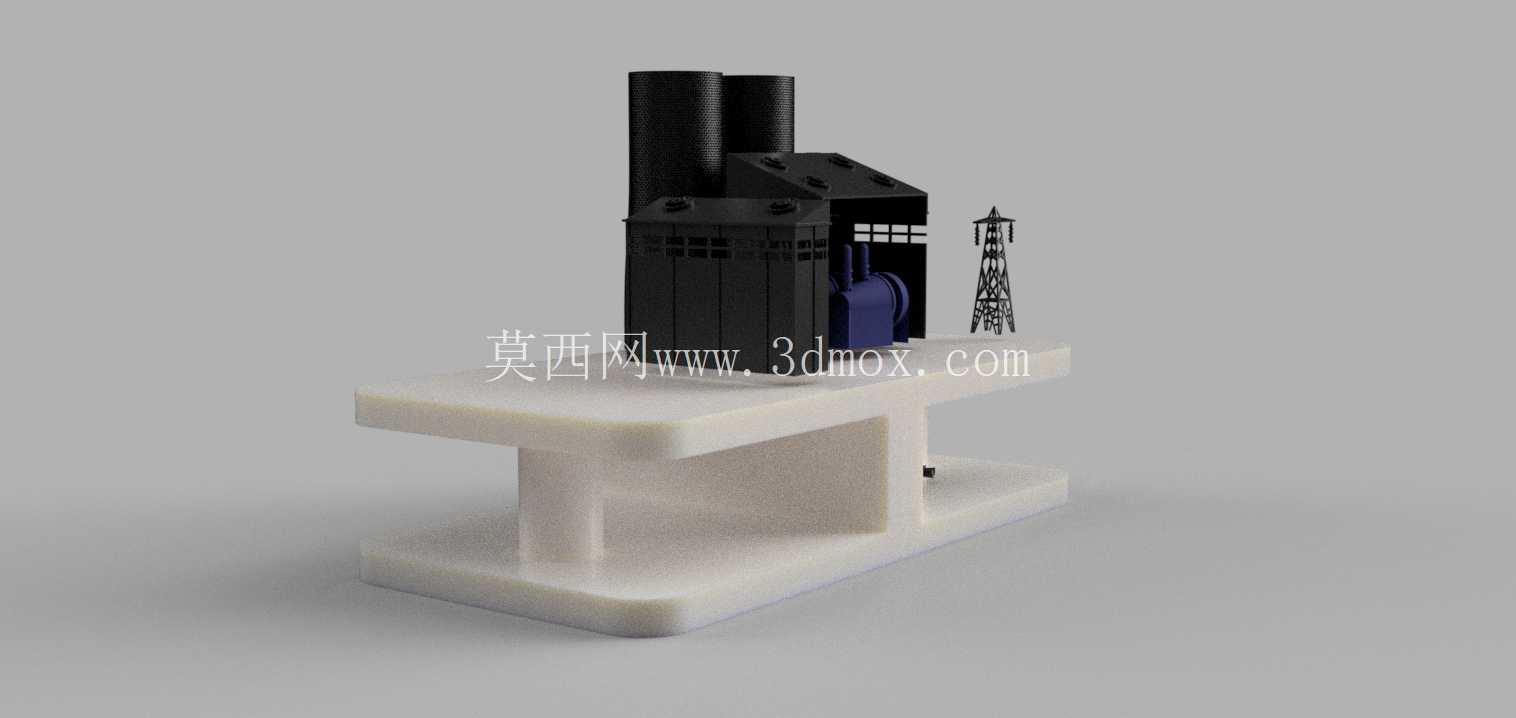

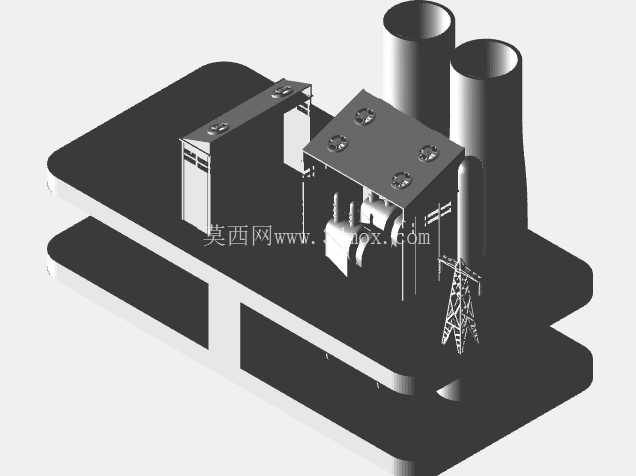

这套立体布局模型完整还原了地质电站核心生产区的空间排布逻辑，可直接用于厂区规划方案评审、生产流程动线模拟、新员工厂区认知培训等场景，相比平面布局图能更直观呈现各设施的空间高差、遮挡关系与通行路径。从实际电站运行逻辑来看，模型将主厂房设置在双层抬高的平台上层，平台下层预留了管线敷设、巡检通道与辅助设备安装空间，这种抬高式设计在地质条件复杂的建站区域十分常见，可有效规避场地积水、地质沉降对核心生产设备的影响，主厂房顶部的双排烟筒按照实际排烟扩散要求设置了足够的伸出高度，避免排烟倒灌影响厂区内作业环境。厂房旁侧的输电塔模型按照出线方向排布，对应实际电站的电能外送通道，与主厂房的电气接口位置完全匹配，可直观展示高压出线的走线路径，避免后续布线设计中出现管线交叉、安全距离不足的问题。平台下层设置的两组小型通风装置，对应实际电站地下层或半地下层的通风散热需求，位置正对主厂房的发热设备区域，可形成有效的空气对流，降低区域内设备运行温度。在设计思路上，整个布局优先保障核心生产区的操作空间，主厂房周边预留了足够的设备检修通道，可满足大型设备吊装、日常巡检通行的宽度要求，各设施之间的安全间距严格按照电力行业安全规范设置，比如输电塔与主厂房的距离满足高压线路的安全防护距离要求，排烟筒与周边设施的距离满足防火、防高温辐射的规范要求。从安装边界来看，整个布局模型的平台底座采用规整的矩形结构，可直接适配常规的厂区沙盘展示底座，各设施模块均采用独立拆分设计，可根据实际建站的场地条件调整位置，模拟不同地形下的布局优化方案，比如在山地建站时可调整平台的支撑高度，在临河建站时可抬高整体平台的防洪标高。模型中主厂房的可拆卸舱门设计，可直观展示厂房内部的核心设备排布，方便讲解内部生产流程，不需要额外拆解整个模型就能观察内部布局细节。在实际工程应用中，这类布局模型可在项目前期方案论证阶段，帮助设计团队快速发现平面布局中难以察觉的空间冲突问题，比如巡检通道的盲区、设备吊装路径的遮挡、管线走向的不合理等问题，提前优化布局方案，减少后期施工阶段的设计变更。同时在项目汇报过程中，立体模型相比二维图纸能让非专业背景的决策方快速理解整个电站的布局逻辑，提升方案沟通效率。模型中各设施的比例经过统一校准，可直接用于测量各设施之间的实际间距、高差等参数，为后续的详细设计提供参考依据，比如主厂房的层高、排烟筒的高度、输电塔的高度比例均按照实际电站的常规尺寸等比例缩放，可快速换算得到实际工程中的参考尺寸。
