便携提手式工业照明灯具结构设计

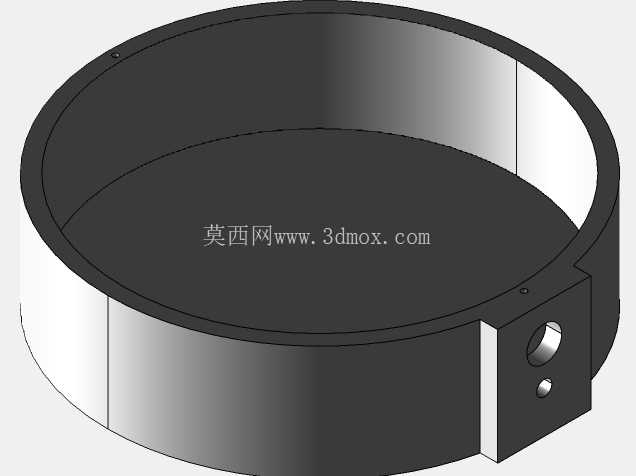

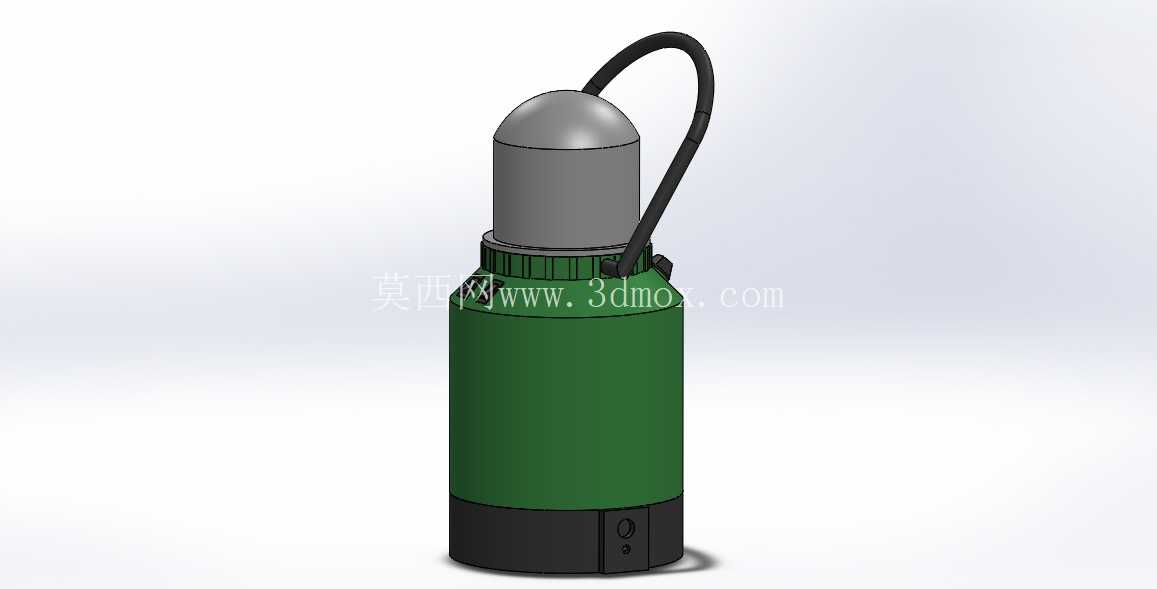

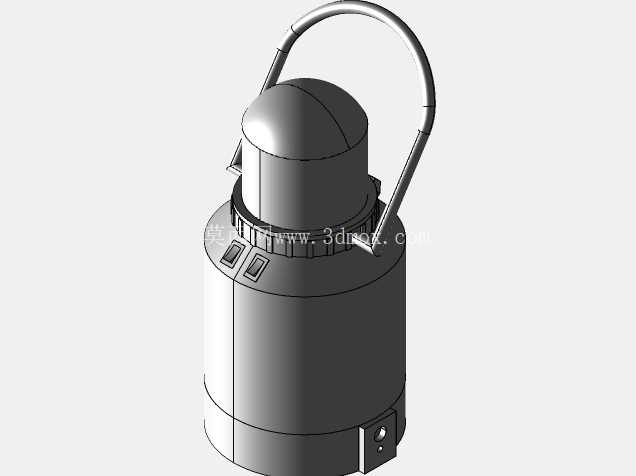

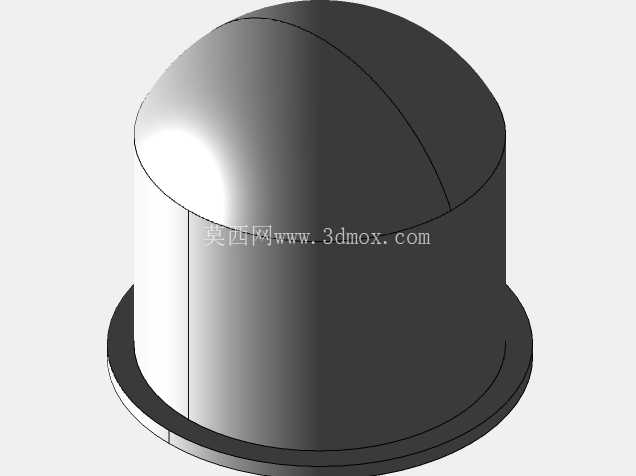

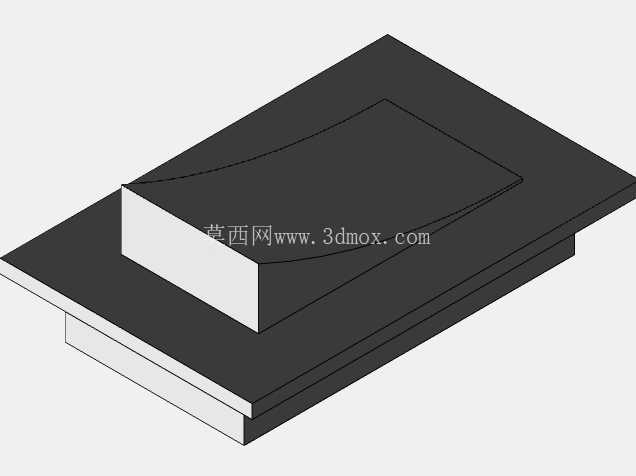

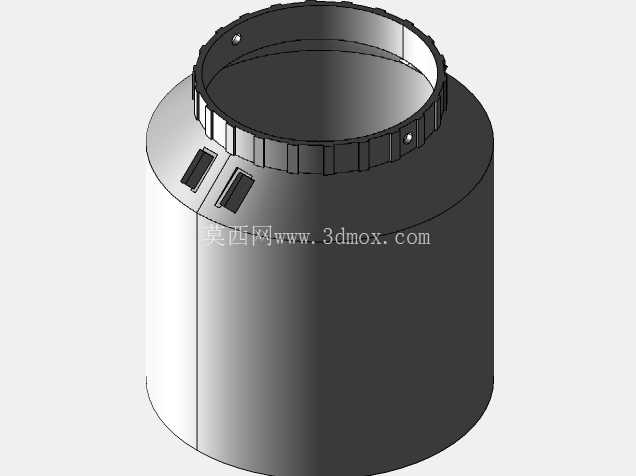

这款立式便携照明灯具的三维结构设计，首先围绕现场作业的实际照明需求展开，在工业检修、户外临时作业、车间局部补光等场景中，这类可移动的独立照明设备往往能解决固定照明覆盖不到的区域光照问题，无需复杂布线即可快速部署，适配多场景临时照明需求。从结构分层来看，整体采用三段式柱形布局，底部为配重基座，内置供电模块与控制开关，基座底面做了防滑纹理设计，放置在金属工作台、水泥地面、设备外壳等不同接触面时都能保持稳定，不会因轻微碰撞出现倾倒，基座侧面预留的开关按键做了内凹处理，避免搬运过程中误触开启，同时按键周边做了密封槽设计，可适配常规作业环境的防尘防泼溅需求，应对车间少量切削液飞溅、户外露水等工况不会出现按键失灵问题。中部为灯体主壳体，采用直筒式结构，内部预留了驱动电路、散热腔体的安装空间，壳体表面做了防滑筋条设计，不仅能提升手持搬运时的摩擦力，筋条结构同时也能增加壳体的结构强度，减少磕碰带来的壳体变形，壳体与上下端盖的连接采用螺纹旋合加密封胶圈的结构，既方便后期拆解维护内部元器件，也能保证连接位置的密封性能。上部为发光模组安装舱，采用圆顶式透光罩设计，透光罩做了漫反射纹理处理，光线射出时不会形成刺眼的局部强光，能形成均匀的照射区域，适配近距离作业照明的需求，不会因光线过强造成作业人员视觉疲劳。顶部的一体化提手采用柔性弯折结构，与上部灯体做了刚性连接，提手的弧度贴合人手握持的曲线，搬运时可以单手提携，转移作业位置时无需双手抱持，解放另一只手可以携带工具或者攀爬梯架，提手与灯体的连接位置做了加强筋处理，反复提拉不会出现连接断裂的问题。从安装边界来看，整体柱形直径控制在常规成年人单手握持的范围内，高度适配桌面放置、地面放置两种使用场景，放置在工作台面上时，照射高度刚好覆盖常规钳工装配、零件检测的作业区域，放置在地面时可以覆盖设备检修时的周边操作区域，不需要额外配置支架即可满足不同高度的照明需求。设计过程中优先考虑了结构的易装配性，所有零部件均采用轴向装配顺序，从底部基座开始依次安装供电模块、驱动板、中部壳体、发光模组、上部透光罩与提手，装配过程中不需要复杂的工装夹具，普通装配人员即可完成整机组装，后期维护时也可以逐层拆解，更换损坏的元器件不需要破坏整体壳体结构。散热结构的设计融入到了中部壳体的筋条结构中，筋条同时作为散热鳍片使用，发光模组工作时产生的热量可以通过内部导热结构传递到中部壳体，通过表面的筋条与空气接触完成自然散热，不需要额外加装散热风扇，减少了故障点，同时也降低了工作时的噪音，适配需要安静环境的精密装配作业场景。在细节结构处理上，所有壳体的棱边都做了圆角过渡，搬运过程中不会划伤作业人员的手部，底部基座的配重块位置做了下沉设计，整灯的重心落在整体高度的三分之一以下，进一步提升了放置时的稳定性，即使在有轻微振动的设备旁放置，也不会出现滑移倾倒的问题。透光罩与上部壳体的连接采用卡扣加密封胶圈的结构，更换发光模组时不需要工具，徒手即可拆开上罩进行维护，降低了现场维护的难度。
