带冷却机组的激光雕刻加工设备

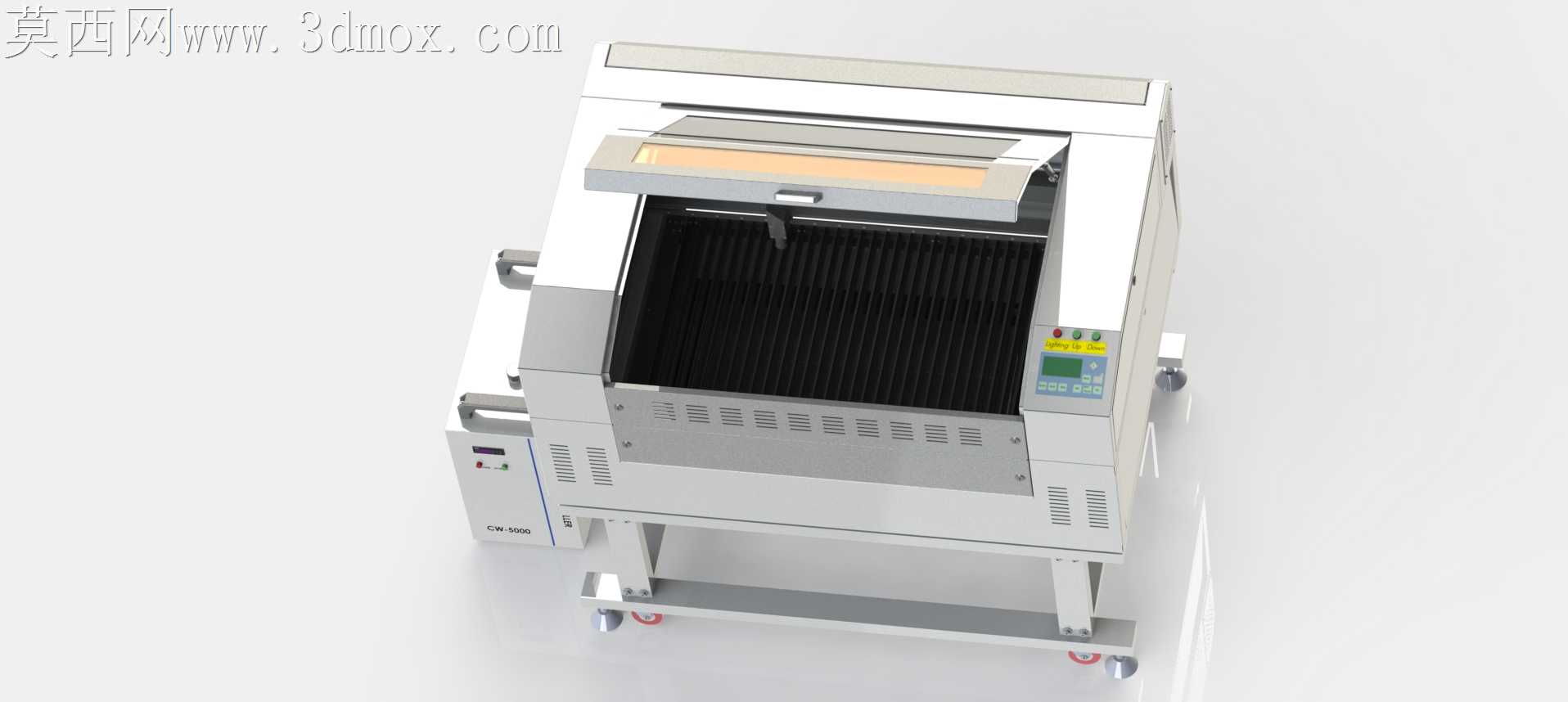

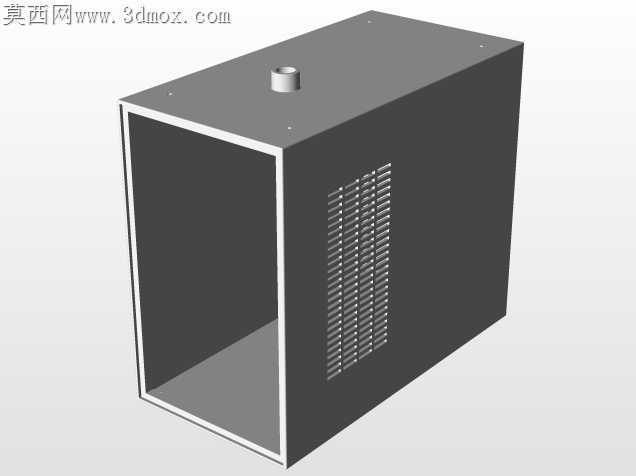

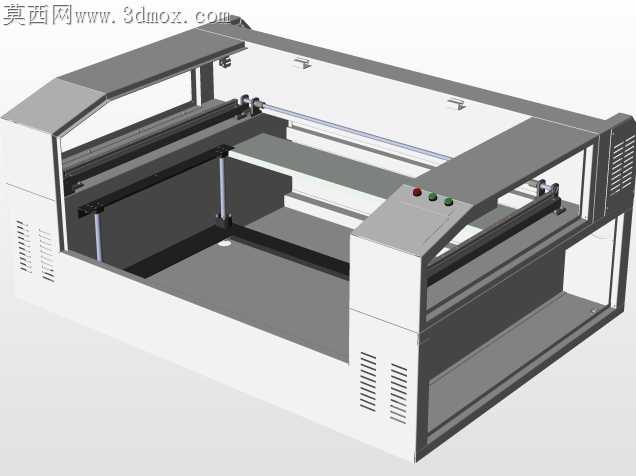

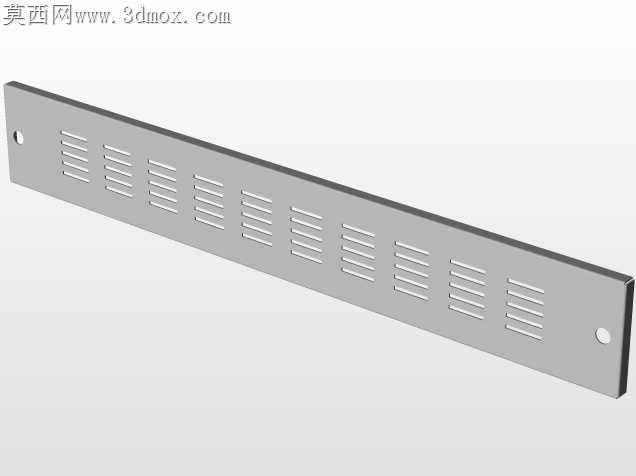

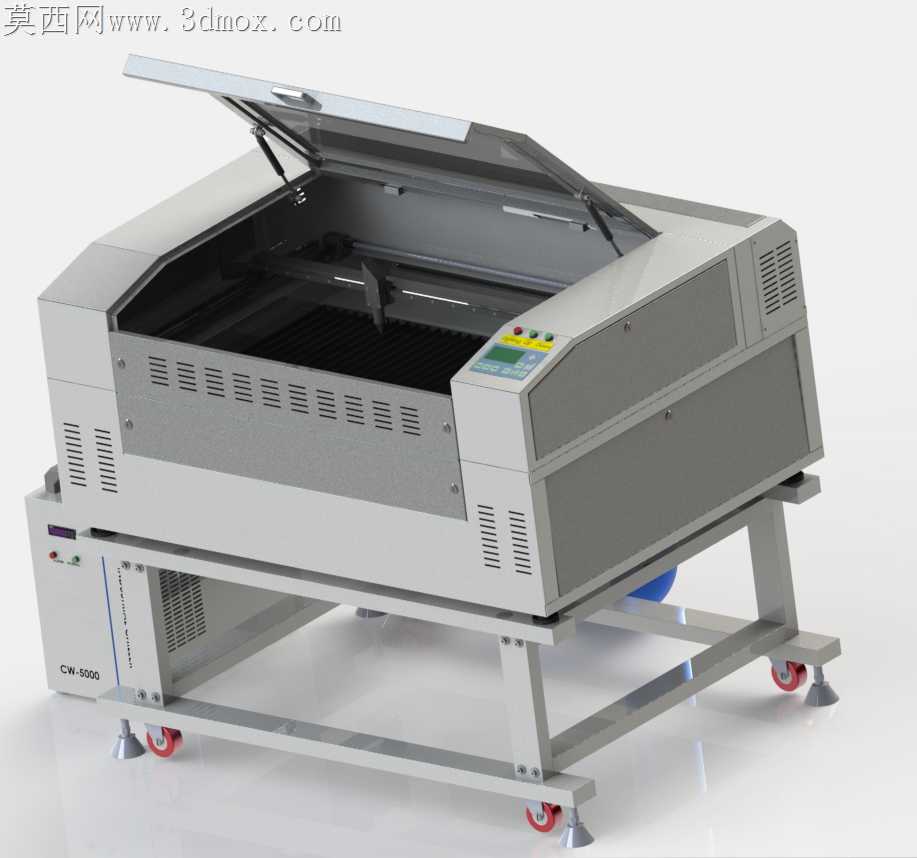

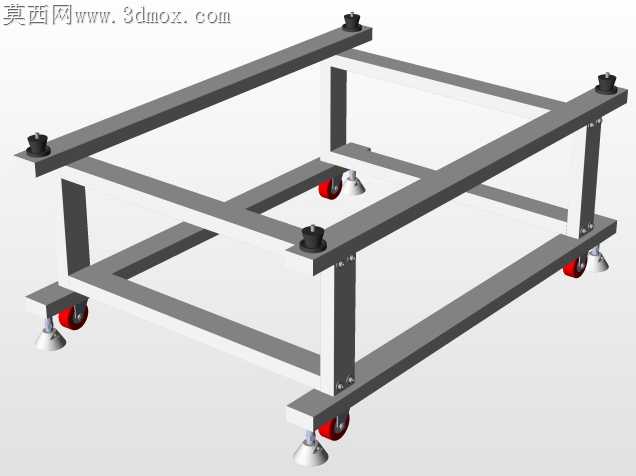

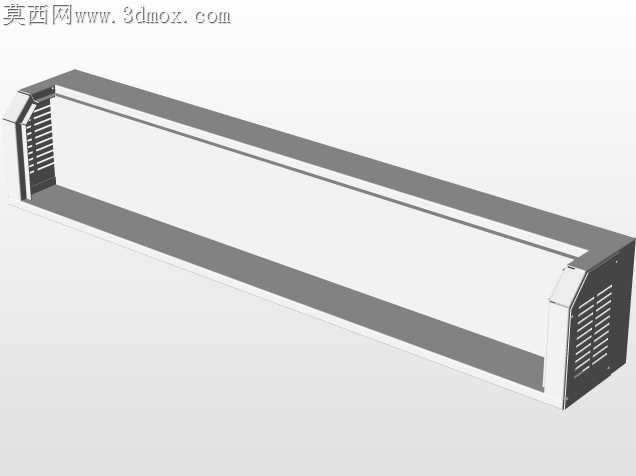

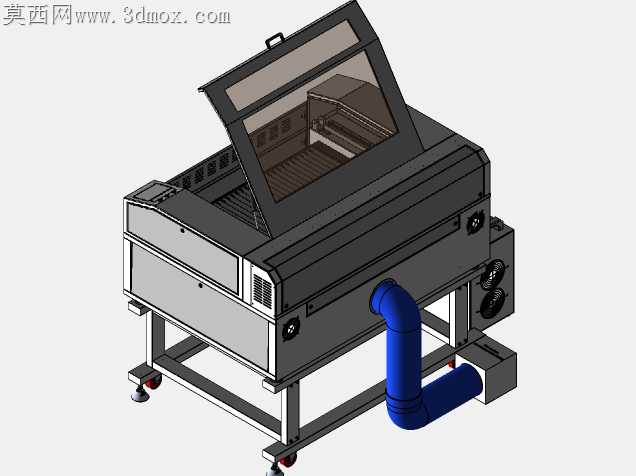

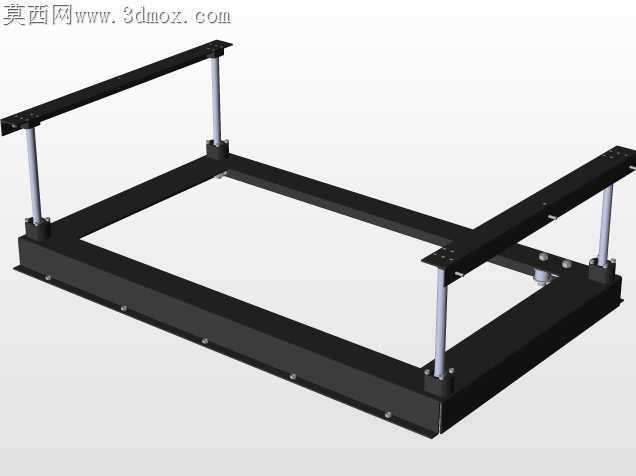

车间里落地使用的激光雕刻设备，最容易被忽略的隐患是主机与冷却单元分体摆放时的管路拉扯、机架共振问题，这款带配套冷却机的机型在结构排布上刚好踩中了现场加工的实际需求。下层机架没有做全封闭钣金罩壳，留出的镂空空间刚好嵌入CW-5000冷却机组，冷却循环水管的走线长度被压缩到最短，不用在地面拖曳冗长管路，避免加工过程中人员走动剐蹭管路导致冷却液渗漏，也减少了管路弯折造成的水阻升高、制冷效率衰减问题。上掀式的加工舱门采用气撑杆支撑，开合角度刚好能覆盖整个加工幅面，舱门边缘的密封胶条预留了0.8mm的压缩量，既不会因为公差累积导致关门卡滞，也能在激光加工时锁住烟尘，避免废气从舱门缝隙溢出污染车间环境。机身侧面的散热格栅没有做等距均匀排布，靠近激光发生器、电源模块的位置格栅开孔密度提升了40%，对应内部发热元件的安装位置做定向散热，不用额外加装导流风道就能让热空气直接排出，减少了内部积热导致的光学元件寿命衰减问题。底部的支撑结构做了脚轮与可调脚杯的组合配置，移动设备时降下脚轮就能轻松转场，到位后旋起脚杯调平，能抵消地面不平整带来的机架形变，避免加工幅面倾斜导致的雕刻深度不均。操作面板的倾斜角度做了15度的上扬处理，操作人员站在设备前侧不用弯腰就能看清参数显示屏，按键区域的凸起高度刚好适配戴劳保手套的操作触感，不会因为手套遮挡导致误触。冷却机组与主机的连接位置预留了快插接头安装位，后期维护时不用拆解管路就能快速更换冷却滤芯，接水盘的导流槽直接引向机身外侧的排污口，清理加工产生的碎屑残留时不用抬升整个工作台，直接用压缩空气吹扫就能让碎屑顺着导流槽滑出。机身钣金的折弯边全部做了内卷边处理，没有裸露的锐角切口，设备组装和后期维护时不会划伤操作人员的手臂，机架的方管焊接位置做了打磨后喷塑处理，焊接应力释放后不会因为长期承重出现机架变形，保证激光光路的长期稳定性。
