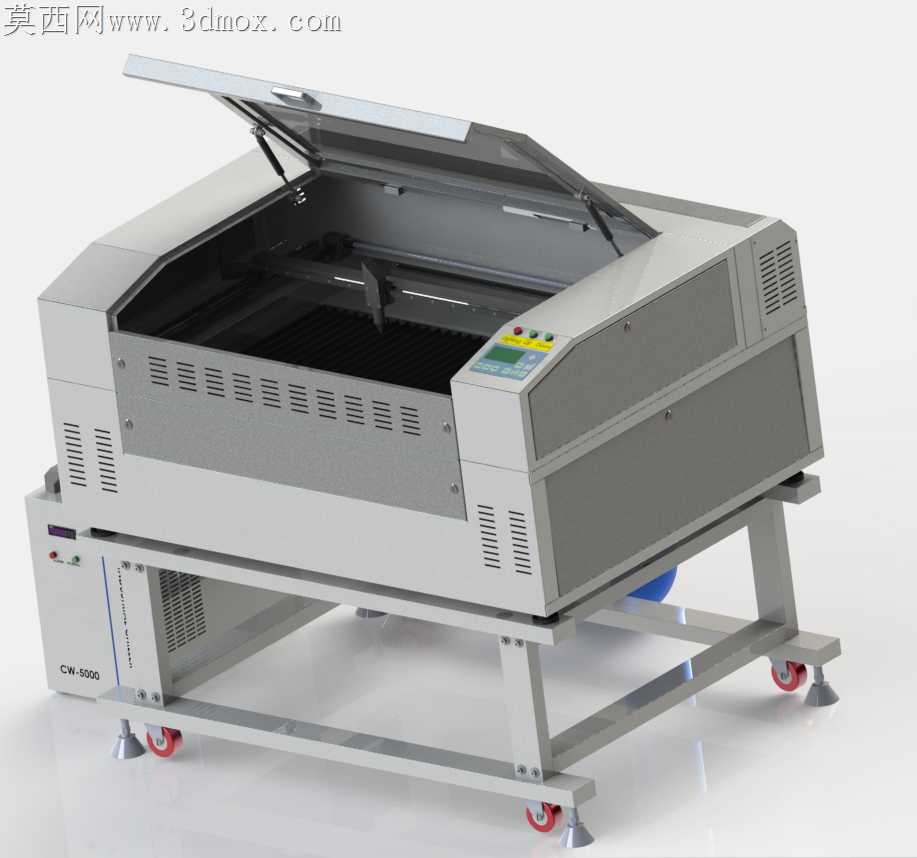

增强型台式激光雕刻切割设备结构设计

车间里常见的台式激光加工设备，最容易被忽略的隐患就是上掀舱门的气撑杆安装位偏差，不少量产机型用久了会出现舱门下坠、闭合不严漏光的问题，这套结构在设计时特意把气撑杆的铰接座做了腰型孔余量，安装时可以根据实际钣金焊接的微小形变调整支撑角度，不会因为机架焊接的毫米级误差导致舱门开合卡滞。底部机架的方管焊接框架没有做满焊封闭，每段方管的端头都预留了透气工艺孔，避免喷塑高温烘烤时管内空气膨胀鼓包，同时脚轮和可调支撑脚的安装座做了加厚折弯件，直接焊接在方管框架的受力节点上，不会出现设备满载移动时支撑座撕裂的问题。加工台面的栅格条安装槽做了0.2mm的公差放宽，栅格条长期受高温灼烧变形后依然可以轻松抽换，不需要撬动整个台面框架，日常维护的效率能提升不少。机身侧面的散热通风孔没有直接开在电气仓对应的侧板位置，而是做了错位的百叶结构，外部飞溅的切割碎屑不会直接飘进电气仓落在驱动板上，同时通风路径的弯折角度刚好能形成对流，不需要额外加装导流板就能满足主控板的散热需求。上掀舱门的观察窗采用了嵌入式安装结构，亚克力防护板卡在舱门钣金的折弯槽内，用压条固定后不会因为长期开合震动出现松动移位，边缘的密封胶条特意选了带唇边的结构，闭合时能完全贴合机身台面的边框，哪怕加工亚克力这类产生轻微烟气的材料，也不会有烟气从舱门缝隙溢出。机身前部的操作面板做了15度的仰角折弯，操作人员站在设备前调整参数时不需要低头弯腰，长时间操作的疲劳感会降低很多，面板上的按钮安装孔做了沉台设计，按钮安装后表面和钣金面齐平，不会被意外剐蹭误触。底部机架侧面预留的外置冷水机安装位，做了定位挡边和绑带孔，冷水机放置后不会因为设备移动发生滑移，水管走线的位置特意避开了脚轮的升降调节范围，调整设备水平时不会挤压到水管造成水流不畅。
