垃圾焚烧发电厂立式余热锅炉结构

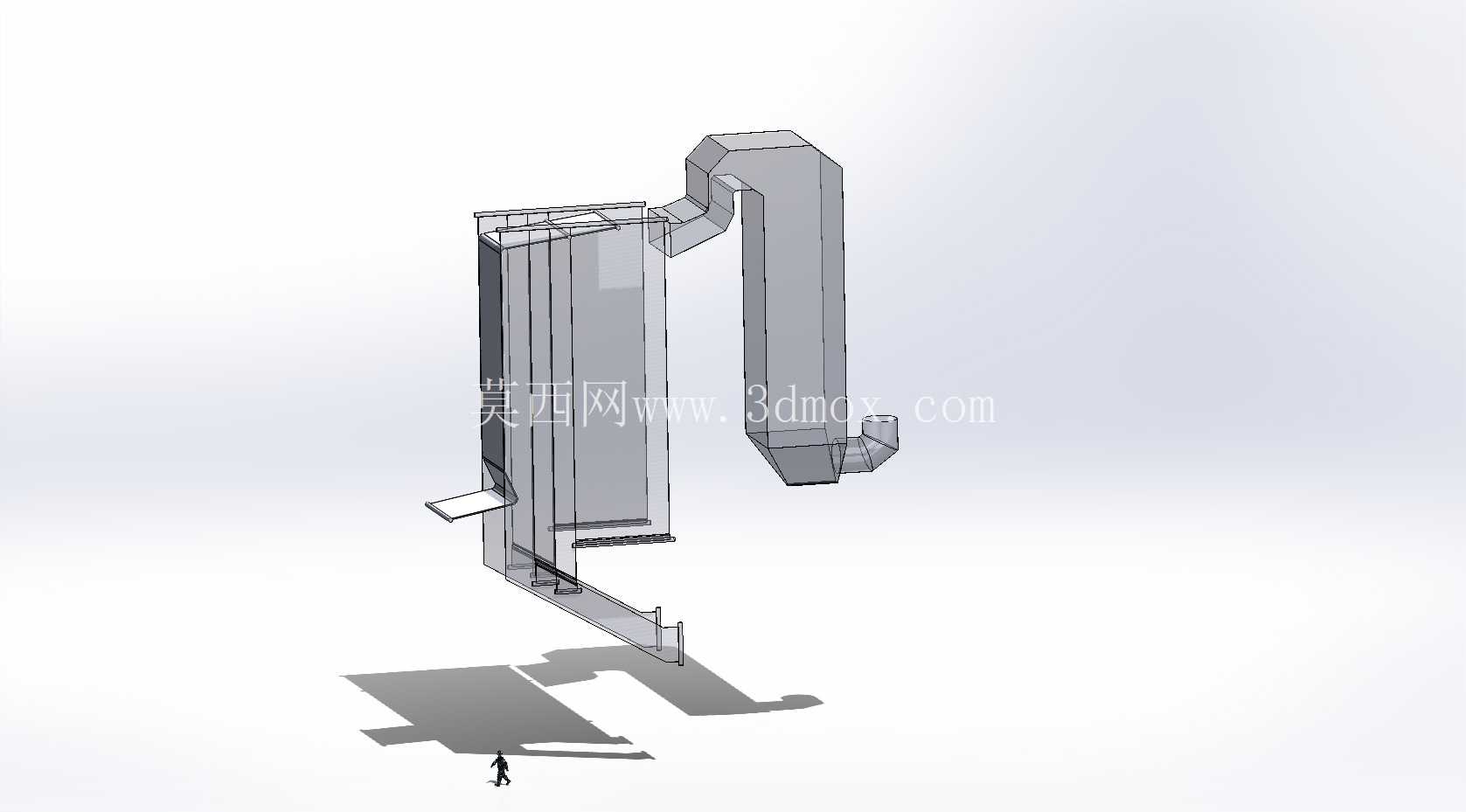

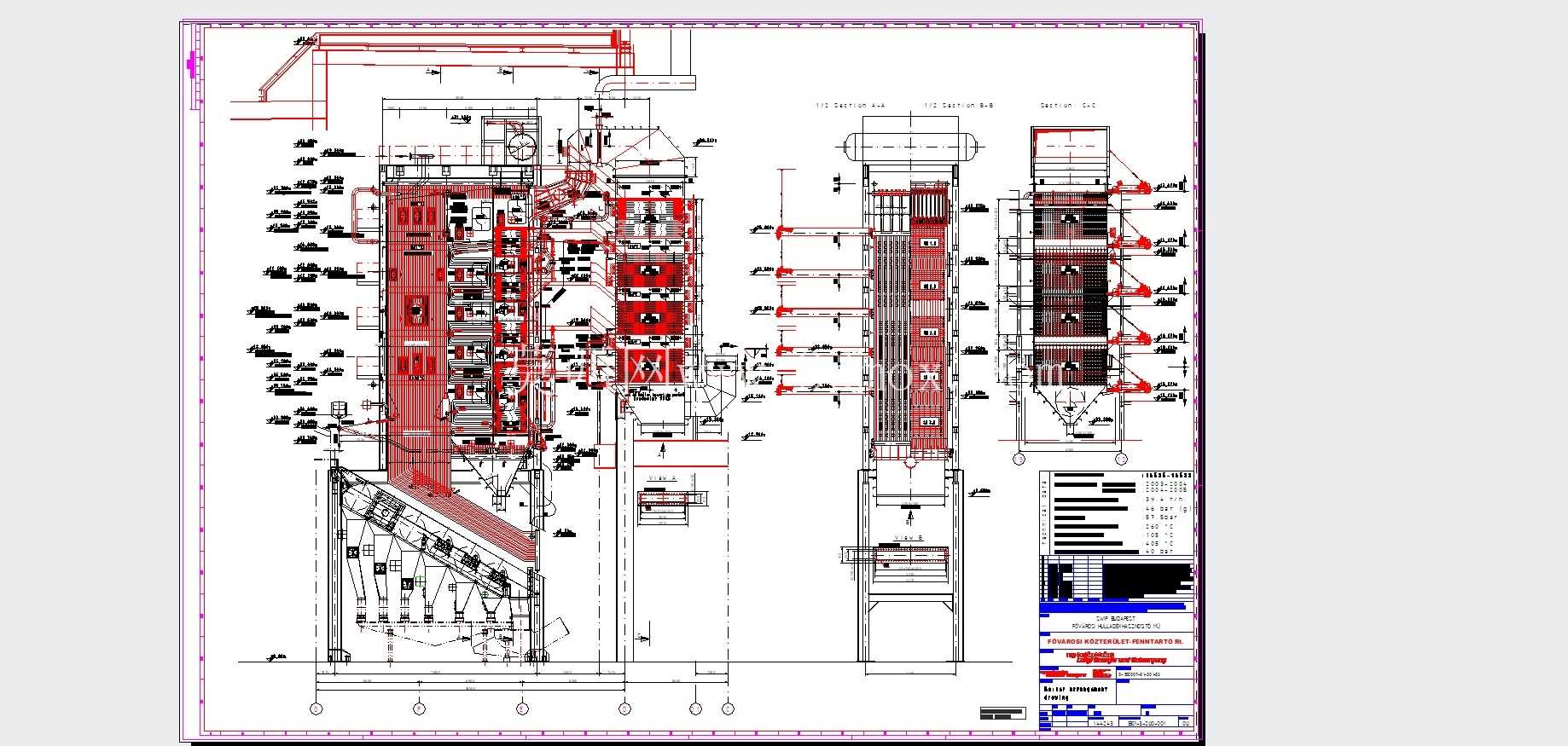

城市固废处置场景中，垃圾焚烧发电是实现固废减量化、资源化的核心路径，而余热锅炉作为整套焚烧系统的热力核心，承担着将垃圾焚烧产生的高温烟气余热转换为可用蒸汽的关键作用，直接决定整套发电系统的热效率与运行稳定性。这套炉体结构采用立式塔式布置，整体沿竖直方向分层排布受热面模块，从底部的进料焚烧衔接段到顶部的烟气出口段，依次布置水冷壁、蒸发受热面、过热器组、省煤器模块，充分利用竖直烟道内的烟气自然流动特性，减少烟气转向带来的阻力损失，同时压缩整套设备的横向占地尺寸，适配垃圾焚烧电厂紧凑的厂区布局需求。从结构设计逻辑来看，炉体下部采用膜式水冷壁围成密闭的炉膛辐射换热区，直接承接焚烧段出口的850℃以上高温烟气，通过水冷壁管内的除氧水流动吸收烟气的辐射热量，同时将烟气温度快速降至适合对流换热的区间，避免高温烟气直接冲刷后续对流受热面造成管材高温腐蚀与磨损。水冷壁管采用鳍片焊接成整面密封结构，既减少炉体的漏风率，降低引风机的运行负荷，也能避免烟气外泄造成的厂区环境污染，膜式壁的外侧布置保温层与外护板，将炉体外壁温度控制在安全范围内，减少运行过程中的散热损失。沿烟气向上流动的路径，依次布置多组对流蒸发管束与过热器模块，每组受热面都采用顺列排布的蛇形管结构，管组之间预留足够的检修间隙，方便运行过程中的清灰作业与停炉后的管材检测。考虑到垃圾焚烧烟气中含有大量飞灰与腐蚀性组分，受热面管束的迎风面做了防磨处理，在烟气流速较高的区域加装防磨盖板，降低飞灰冲刷带来的管材磨损速率，延长受热面的使用寿命。过热器模块根据蒸汽参数分级布置，通过不同材质的管材适配不同的烟温区间，在控制设备制造成本的同时，保证高温段过热器的管材能够耐受高温腐蚀与应力作用，输出参数稳定的过热蒸汽输送至汽轮发电机组。炉体顶部的省煤器段布置在烟气流程的末端，利用烟气的剩余余热加热锅炉给水，将给水温度提升至接近汽包饱和水温度，降低汽包的热应力冲击，同时进一步降低排烟温度，提升整套锅炉的热效率。省煤器出口的烟气温度控制在露点以上，避免低温腐蚀造成的管束泄漏，同时匹配后续烟气净化系统的入口温度要求。从安装边界来看，整套炉体采用钢架支撑结构，所有受热面模块都通过吊挂装置固定在顶部钢架上，允许受热面在启停过程中沿竖直方向自由膨胀，避免热胀冷缩产生的应力造成结构变形。炉体侧面设置多层检修平台与吹灰器安装位，每层平台都对应一组受热面的检修高度，方便日常运行过程中的吹灰作业与故障排查。炉体的进料接口位于下部侧方，直接与垃圾焚烧炉的烟气出口对接，接口处采用膨胀节结构吸收两个设备之间的相对位移，避免运行过程中接口处出现开裂漏风。蒸汽出口、给水入口、排污接口等工艺管口都布置在炉体侧方的操作面一侧，方便与厂区的汽水管道系统对接，减少管线的弯折长度。在实际运行过程中，这套炉体结构能够适配城市生活垃圾的热值波动范围，通过调整受热面的吸热分配，保证在垃圾热值变化时输出的蒸汽参数保持稳定，不会因为入炉垃圾成分变化造成汽轮机组的负荷波动。炉体的整体流场设计经过优化，避免烟道内出现烟气流动死角，减少飞灰在受热面区域的沉积，降低积灰带来的换热效率下降问题。同时，炉体的密封结构设计充分考虑了垃圾焚烧烟气的负压运行要求，整个烟道系统的漏风率控制在较低水平，保证烟气能够全部输送至后续的净化处理系统，不会出现有害气体无组织排放的问题。对于结构设计从业者而言，这套模型完整还原了垃圾焚烧余热锅炉的分层布置逻辑、受热面排布方式、支撑结构与接口位置，能够作为同类型锅炉设计、改造项目的结构参考，帮助设计人员快速掌握立式垃圾焚烧锅炉的结构组成与安装边界要求，在进行厂区布局规划、受热面选型计算、检修空间预留时提供直观的三维结构参照，减少设计过程中出现的结构干涉、空间不足等常见问题。
