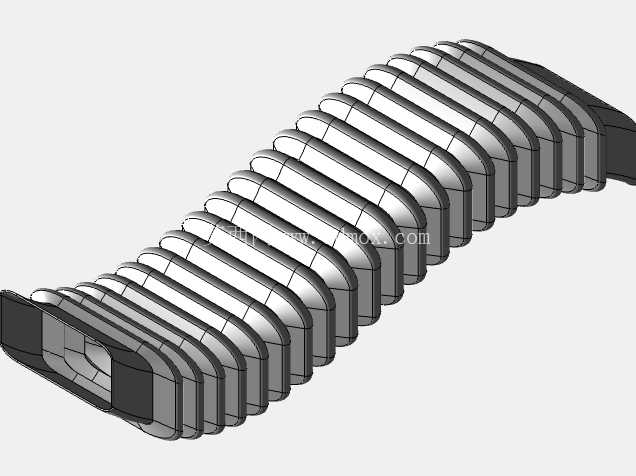

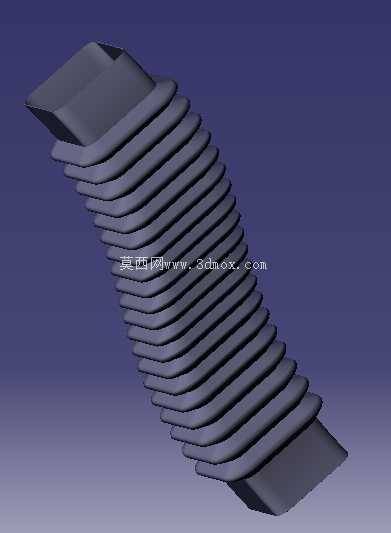

方形100x100空气波纹管曲面结构设计

在商用车进气系统、工业设备通风管路的柔性连接场景中，方形截面空气波纹管是补偿管路安装错位、吸收运行振动、隔绝硬管间应力传递的核心部件，不同于常规圆形波纹管的对称成型逻辑，100x100方形截面的波纹管需要兼顾四个直边段与圆角过渡区的伸缩一致性，避免局部应力集中导致的疲劳开裂。这款曲面结构的空气波纹管，整体采用等距波纹褶皱设计，两端预留平直安装对接段，可直接匹配同截面尺寸的方形硬管接口，安装时无需额外做变径转接，能有效缩减管路装配的累计公差。从设计逻辑上看，波纹的节距、波高参数经过反复校核，直边段的波纹曲率与圆角区的波纹曲率做了差异化处理，圆角位置的波谷圆弧半径略大于直边段，避免波纹管在压缩、横向偏移工况下，圆角位置出现材料堆叠折损，或是拉伸过度导致壁厚减薄超标。实际应用中，这类方形波纹管多用于汽车空调进风管路、发动机进气道的柔性连接段，也可适配工业除尘设备的方形风道接口，运行过程中可以抵消发动机运转带来的持续振动，避免硬管连接处出现焊缝开裂、密封失效的问题，同时能够补偿整车装配过程中，管路支架定位偏差带来的接口错位，降低装配环节的修配工作量。外形尺寸上，主体通流截面为标准100x100方形，两端对接段的长度预留了足够的卡箍安装空间，波纹段的总伸缩量可以覆盖±15mm的轴向位移，以及8°以内的角向偏移，完全满足常规车载设备、工业通风管路的位移补偿需求。建模过程中采用曲面连续建模思路，先搭建单节波纹的曲面轮廓，通过阵列完成主体段构建后，对两端过渡区域做曲率连续处理，保证整个波纹段的壁厚均匀性，避免后续开模冲压过程中出现局部料厚突变的问题。不同于普通橡胶波纹管的设计，这款金属材质的曲面波纹管更适用于高温工况下的管路连接，波纹的褶皱方向顺着管路的伸缩方向排布，在反复伸缩过程中，每个波节的变形量均匀分配，不会出现单个波节受力过大的情况，有效提升产品的疲劳使用寿命。在安装边界上，两端的平直段外径与对接硬管的内径做了公差配合设计，装配时卡箍的安装位置避开波纹起始段，防止卡箍压紧时破坏波纹的根部结构，同时对接端面做了平切处理，配合密封垫可以实现端面的完全密封，不会出现通风漏风的问题。从结构特性来看，整根波纹管没有额外的拼接焊缝，整体曲面顺滑过渡，气流通过时不会产生明显的紊流噪音，相比硬管连接可以降低管路振动传递带来的异响问题，在车载进气系统中应用时，能够有效提升驾乘的NVH表现。设计阶段还考虑了波纹管的压缩极限，每个波节的最小压缩间隙预留了1.2mm的安全距离，即使在最大压缩工况下，波峰与波谷之间也不会出现刚性接触，避免长期运行后出现波节磨损穿孔的问题。对于工业通风场景的应用，这款方形波纹管的曲面结构也能适配一定的负压工况，波纹的环向刚度经过校核，在常规通风负压下不会出现吸瘪变形的情况，保证通流截面的面积稳定，不会因为管路变形导致通风流量下降。
