SOP8封装XL1509降压稳压芯片三维结构

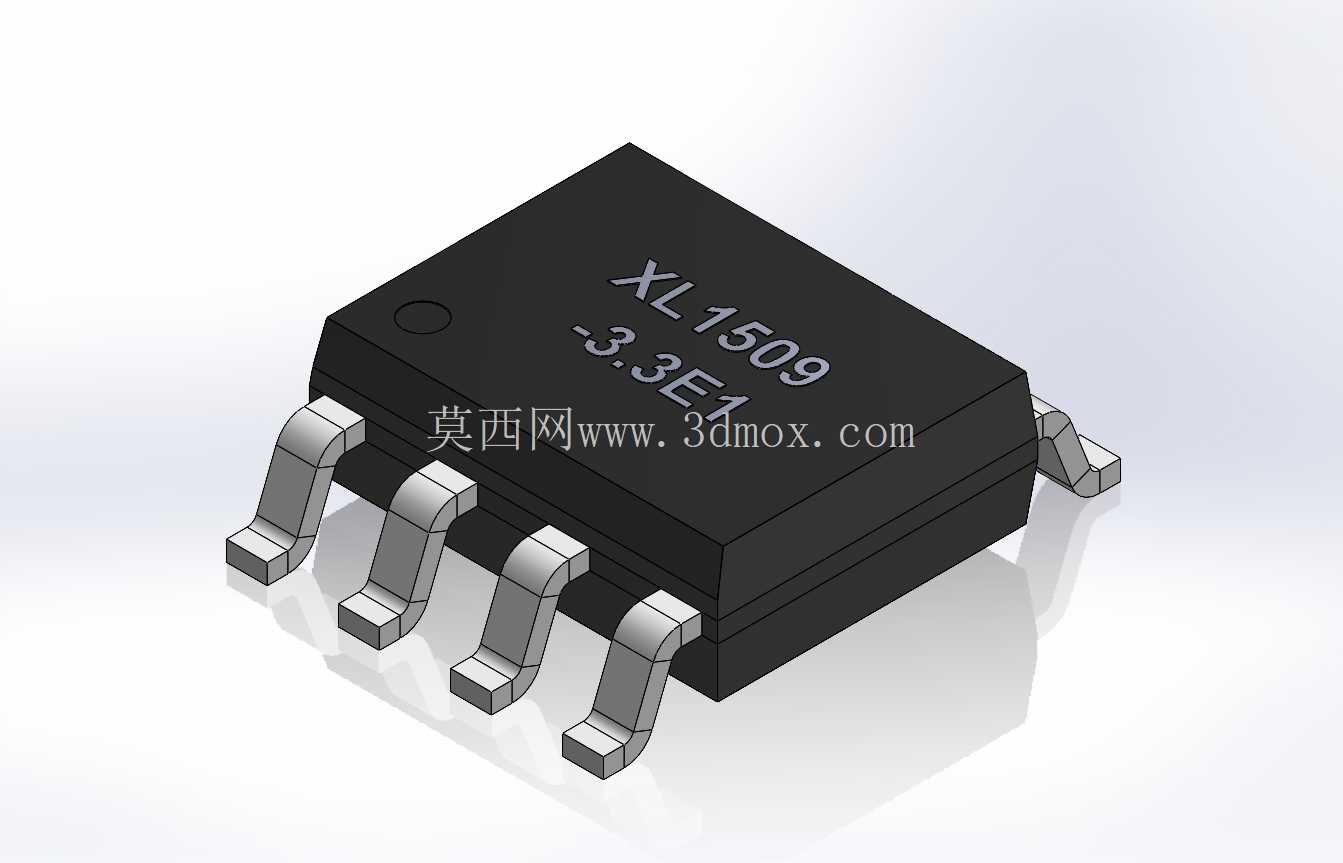

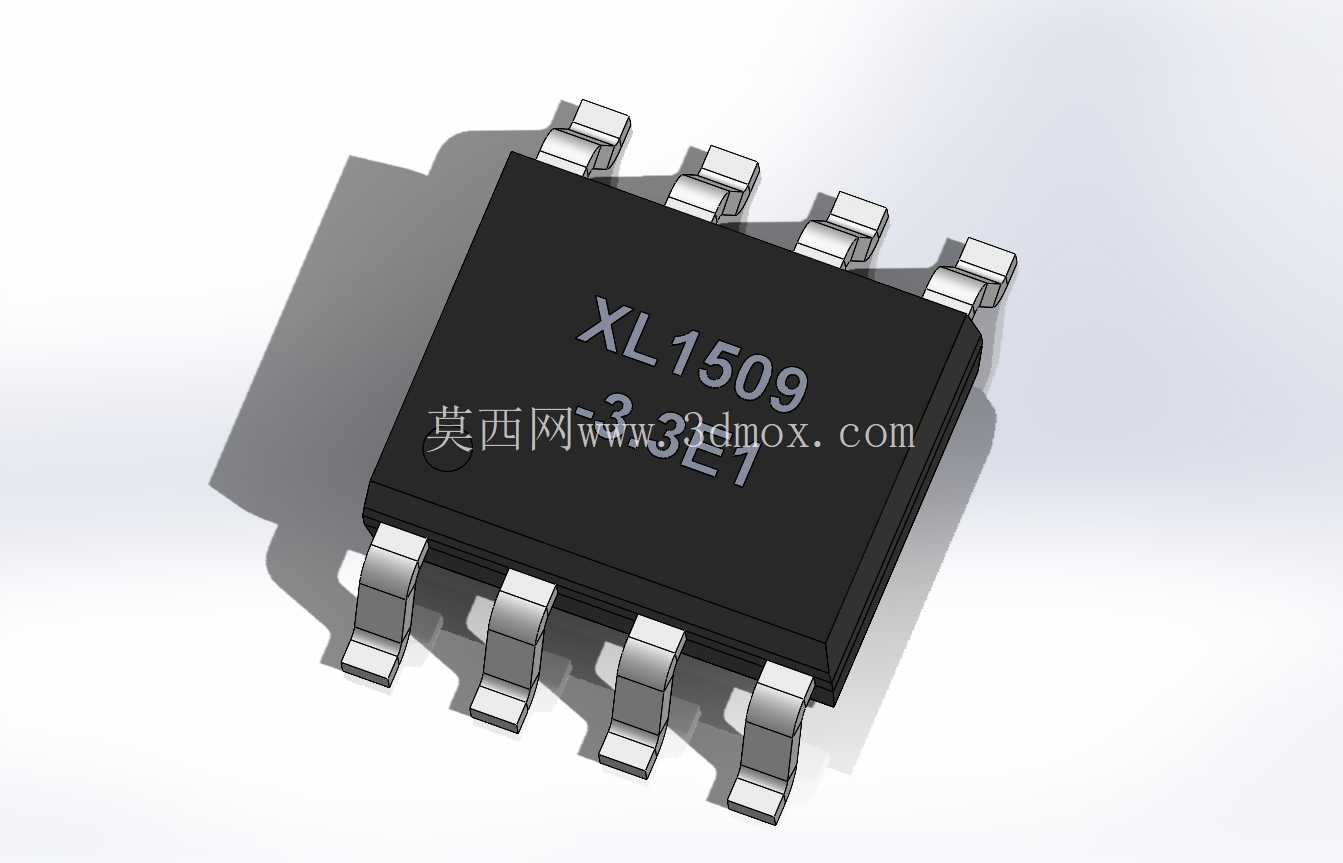

在车载电子控制单元、工业低压供电模块、消费类电源板卡的PCB布局设计环节，贴片式稳压芯片的三维结构建模精度，直接决定了后续SMT贴片工序的良率、整机装配后的空间干涉风险，以及热仿真分析的结果可信度。这款XL1509系列3.3V固定输出降压芯片采用标准SOP-8贴片封装，建模过程中完全还原了量产器件的真实外形特征，包括塑封本体表面的激光标识刻印位置、引脚的成型弯折弧度、引脚末端的共面度公差预留，完全匹配实际SMT产线的钢网开孔、吸嘴取料坐标定位需求。

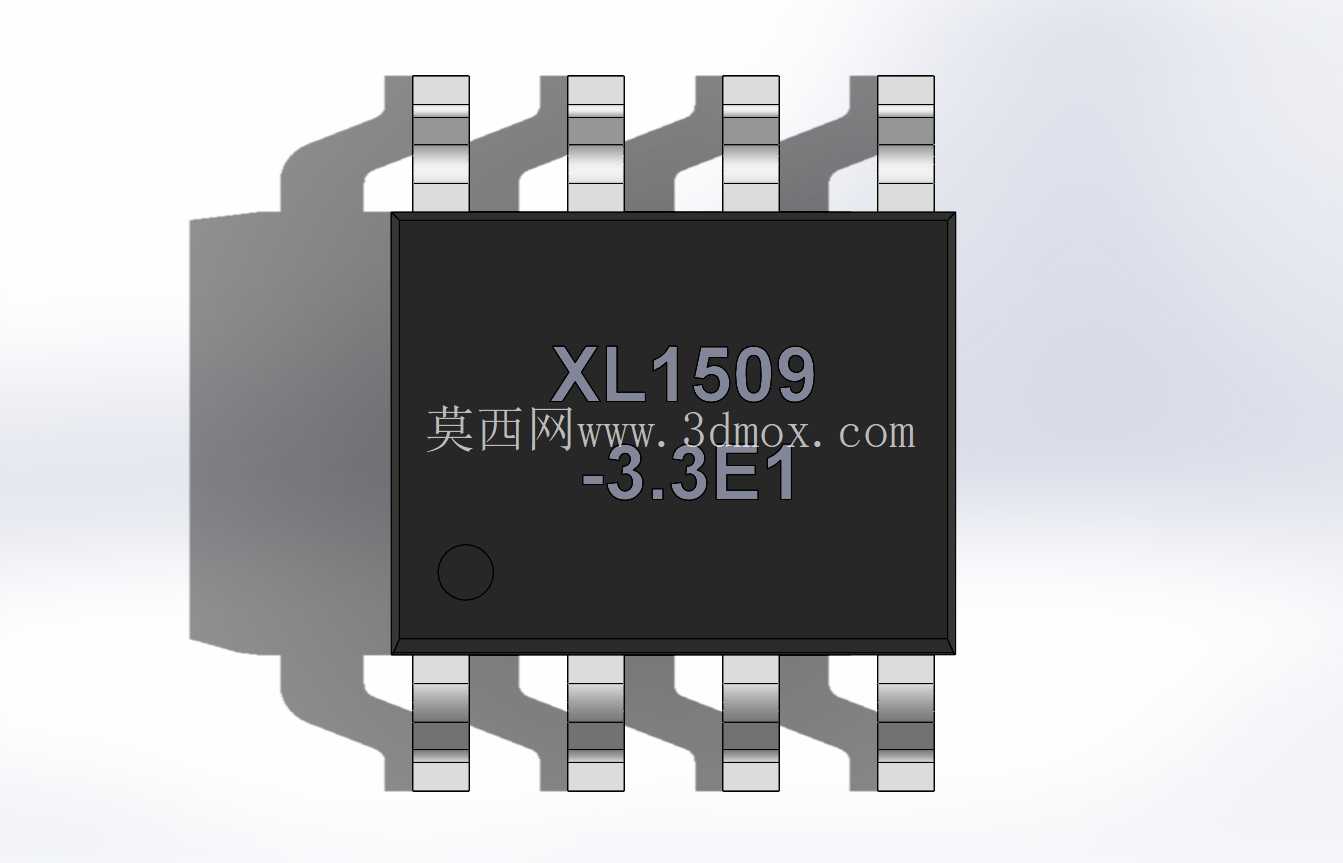

从实际应用场景来看，该型号稳压芯片常被用于12V/24V输入的车载辅助电源回路，为车机系统的MCU、传感器模块、信号调理电路提供稳定的3.3V直流供电，相比传统线性稳压器，其开关降压架构的转换效率更高，带载能力更强，在宽电压输入的车载工况下发热控制表现更优。建模时特意还原了塑封本体的边角脱模斜度，本体表面的圆形定位标记点位置完全对齐 datasheet 中的第一引脚标识，避免PCB设计时出现引脚封装方向搞反的低级错误。

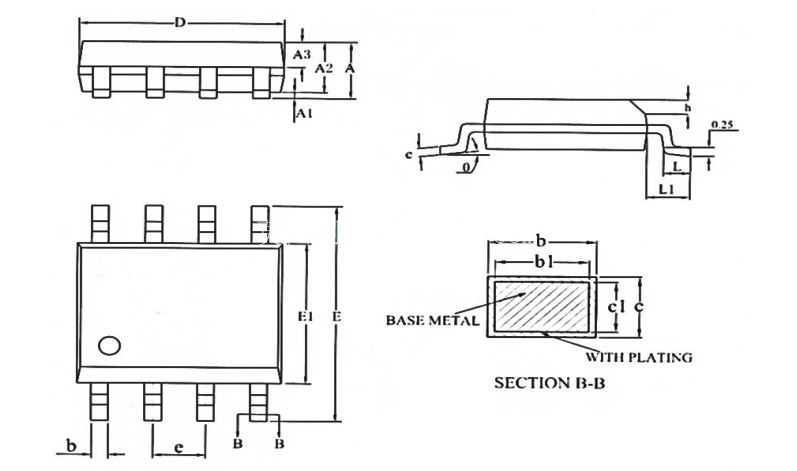

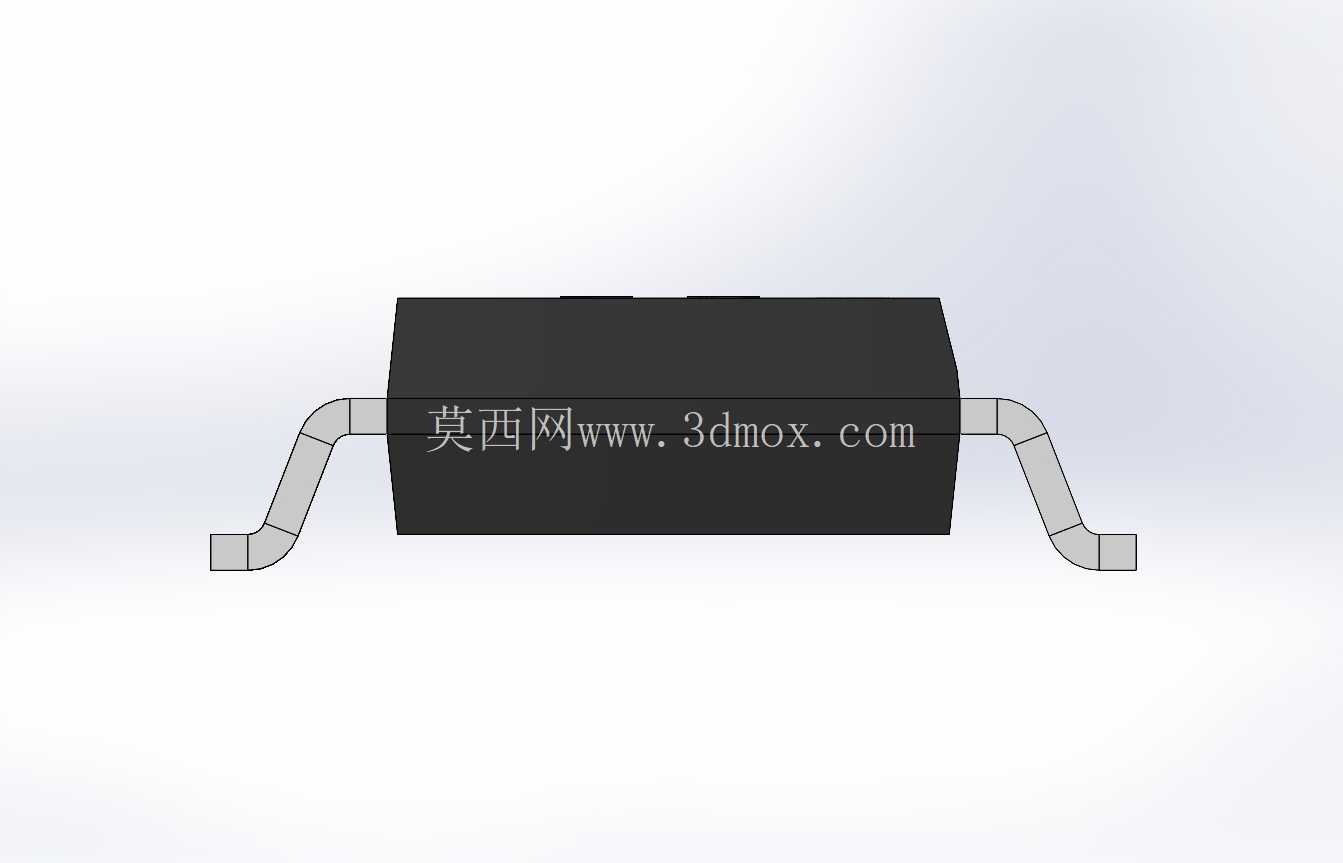

外形尺寸与安装边界的还原是这类电子元器件三维建模的核心重点，模型严格按照器件实际规格设置参数：塑封本体宽度方向尺寸为4mm，引脚成型后的本体总宽度为5.1mm，引脚厚度方向的成型高度为1.65mm，每根引脚的宽度、引脚间距、引脚伸出塑封本体的长度都完全参照量产器件的实测值设置，没有随意简化引脚的弯折结构——很多同类模型为了省事直接把引脚做成直片状，忽略了SOP封装引脚靠近本体位置的向上弯折弧度，会导致PCB装配干涉检查时出现误判，以为器件和板上其他贴片元件有足够间隙，实际贴装后引脚下方的空间被占用，出现顶件问题。

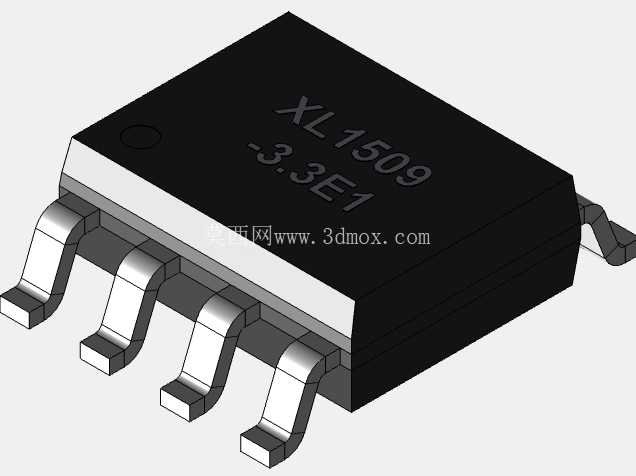

设计思路上完全围绕PCB布局的工程实际需求展开，没有添加多余的装饰性结构，塑封本体的哑光黑质感、引脚的镀锡金属质感都做了对应还原，方便结构工程师在做整机装配检查时，直观区分不同材质的部件，快速识别器件的安装方向。引脚末端的焊接面做了微小的倒角处理，匹配SMT回流焊时焊锡浸润后的实际成型形态，在做DFM可制造性检查时，可以直接调用该模型验证钢网开孔尺寸是否合理、焊盘设计的外延长度是否满足焊点可靠性要求，不需要再额外调整器件模型的安装高度。

在车载冲压模具相关的电控模块设计中，这类电源芯片往往需要安装在靠近模具冲压动作触发传感器的位置，板卡安装空间非常紧凑，周围还要布置滤波电容、电感、接插件等其他元件，精准的三维模型可以帮助工程师在布局阶段就核算好各个元件之间的安全间隙，避免后期打样后出现元件干涉、散热空间不足的问题。尤其是在做整车级的EMC测试仿真时，准确的器件外形和引脚位置可以帮助仿真工程师更精准地设置电源回路的走线长度、高频电流的回流路径，提前预判辐射发射超标的风险点，减少后期整改的次数。

不同于通用类的封装库模型，这个模型特意还原了芯片本体表面的丝印标识位置和内容，在做整机BOM可视化核对、生产装配作业指导书编制时，可以直接通过模型上的丝印识别器件型号，避免产线换料时出现错料问题。引脚的共面度设置也考虑了实际器件的公差范围，模型中引脚末端的平面度偏差控制在0.1mm以内，完全匹配SMT产线对贴片器件共面度的工艺要求，在做贴片程序编制时，可以直接提取模型的引脚中心坐标作为吸嘴取料、视觉对位的基准点，不需要再额外测量实物尺寸。
