工业炉体型钢焊接承载框架结构设计

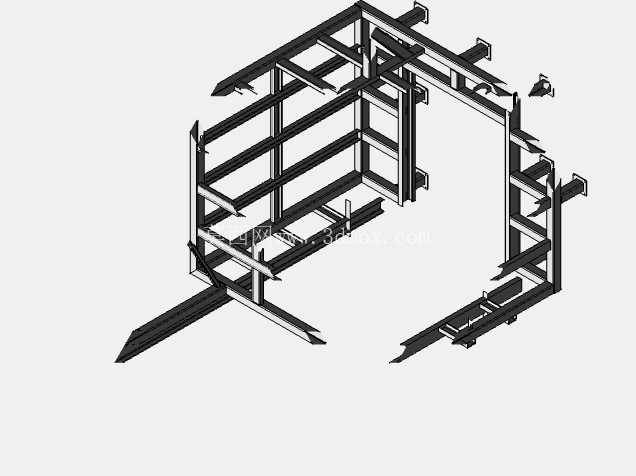

这套炉体承载框架结构，主要服务于汽车零部件热处理生产线的工业炉本体支撑需求，在汽车冲压件退火、表面处理等热加工工序中，承担炉衬、加热组件、输送轨道的全部静载与动载负荷，是热加工设备的核心受力基体。从结构选型来看，整体采用矩形型钢与角钢组合的焊接式框架，摒弃了铸件基座的笨重缺陷，在保证整体刚性的前提下有效降低了设备自重，同时便于现场分段组装与后期维护拆解。设计过程中优先考虑了热变形的补偿余量，框架的主横梁与侧立柱连接节点均预留了热胀冷缩的滑移间隙，避免炉体升温后型钢热应力集中导致的焊缝开裂、结构变形问题。从安装边界来看，框架底部的伸出支脚为设备安装固定端，支脚端面预设了地脚螺栓连接孔位，可直接与车间预埋的地脚板对接，安装时无需额外加工适配底座；框架上部的横向悬挑梁为炉体面板、保温层的安装基准面，所有梁面的平面度公差控制在每米1.5mm以内，保证后续保温棉铺设、炉壳钣金安装时的贴合度，减少热量从安装缝隙散失的问题。侧部的阶梯式加强筋结构，主要用于抵消炉门启闭、工件进出时产生的侧向冲击力，尤其是连续式热处理炉的工件输送过程中，料筐频繁进出会对炉口位置产生周期性侧向载荷，该部位的双层型钢叠加结构可将局部载荷均匀分散到整体框架上，避免局部应力过载导致的框架变形。框架中部的预留空腔，一方面用于布置加热元件的布线桥架、热电偶安装支座，另一方面为炉内输送辊道的驱动组件预留安装空间，所有空腔的尺寸边界均匹配常规工业炉的标准组件规格，设计时无需对标准配件进行二次改造即可直接装配。从受力逻辑来看，主承重梁采用了变截面排布方式，炉体中部载荷集中区域的型钢壁厚比两端区域厚2mm，在不显著增加整体重量的前提下提升了核心承载区的抗弯强度，经过载荷校核，该框架可承载自重3倍以上的炉体组件载荷，满足长期高温工况下的结构稳定性要求。框架的外侧连接耳板统一采用标准化孔位设计，可适配不同规格的外饰钣金、检修平台、安全护栏的安装需求，后期如果需要对炉体进行扩容改造，仅需在原有耳板基础上加装延伸段即可，无需对主体框架进行切割焊接，大幅降低了产线升级的改造成本。在焊接工艺的设计考量上，所有型钢的对接焊缝均采用坡口焊设计，连接节点处增加了三角加强筋板，筋板的排布方向与主受力方向保持一致，可有效分散焊缝处的应力集中，避免长期交变载荷下的焊缝疲劳断裂。框架整体做了抛丸除锈处理的基面预留，后期安装完成后可直接喷涂耐高温防锈漆，适应车间高温、多粉尘的作业环境，延长框架的整体使用寿命。不同于常规的标准化机架，该框架针对汽车冲压件热处理的工艺特点做了专属优化，炉口位置的下横梁做了下沉式设计，可适配大尺寸汽车覆盖件冲压模具的进出高度需求，避免工件输送过程中与炉体框架发生刮碰；侧部的预留安装位可直接对接废气收集管道的支架，无需额外焊接附属支撑件，减少现场安装的工作量。从装配逻辑来看，整个框架可拆分为四个独立的分段模块，每个模块的重量控制在车间常规吊装设备的额定载荷范围内，运输时可分体装车，现场仅需通过高强度螺栓将分段模块拼接为整体，拼接面的定位销孔可保证组装后的形位公差符合设计要求，无需现场反复调校即可进入下一工序的安装。
