八通道集成式继电器控制电路板结构设计

在汽车冲压生产线的电气控制回路搭建中，多通道继电器板是衔接PLC输出端与现场执行元件的核心中间部件，这套八通道继电器板的结构设计，完全围绕冲压车间高负载、强电磁干扰的工况做了针对性优化。从实际应用场景来看，这类继电器板通常安装在冲压机旁的操作站电控箱内，或是模具自带的集成接线盒中，负责接收控制系统发出的弱电平信号，通过继电器触点的通断来驱动电磁阀、工位指示灯、安全联锁开关这类现场器件，避免控制板直接带大负载出现烧损问题。

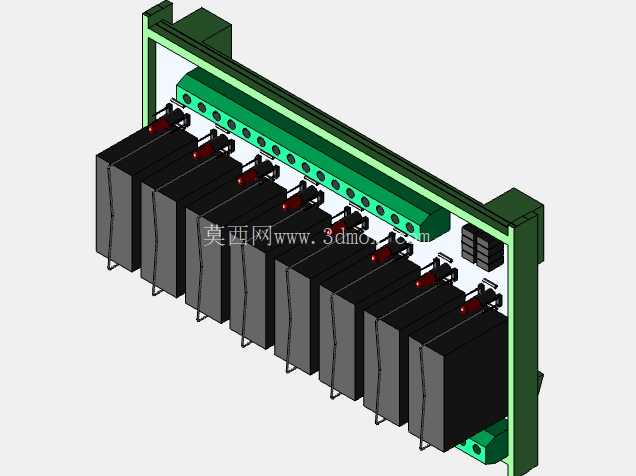

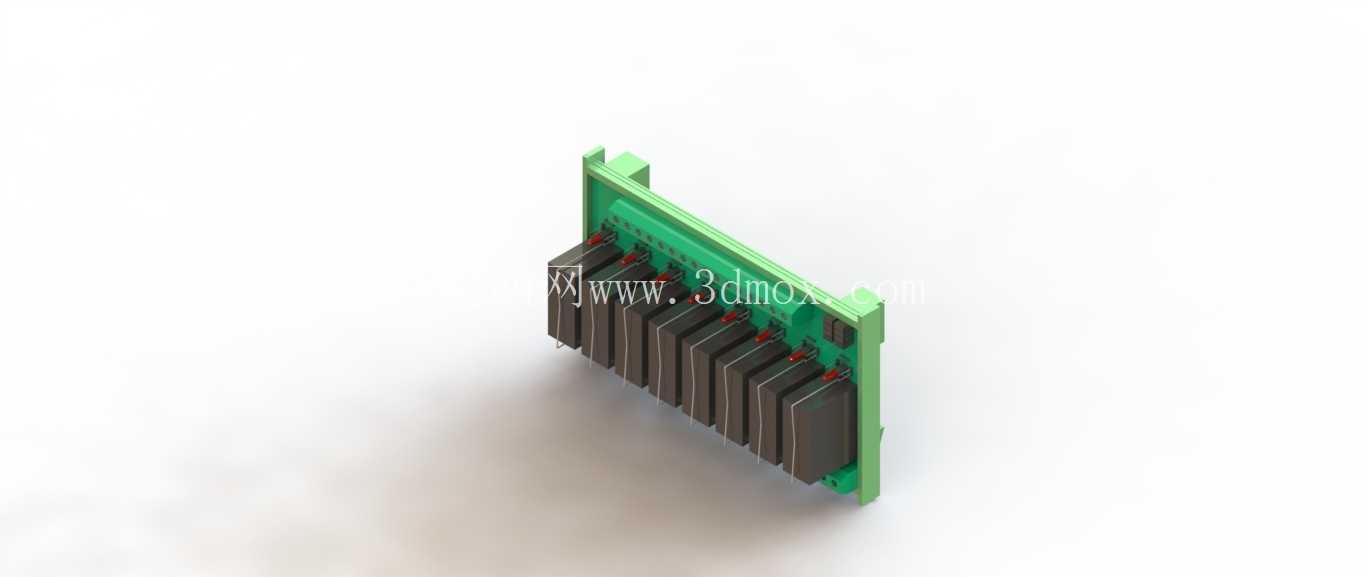

设计之初首先考虑的是安装边界的适配性，板体边缘预留的绿色安装卡槽，是针对汽车冲压模具常用的DIN导轨安装尺寸做的匹配，不需要额外打孔固定，直接卡装在电控柜的标准导轨上即可，板体整体宽度控制在单排导轨安装位的允许范围内，不会和相邻的接线端子、断路器等元件产生空间干涉，八个继电器沿板体长度方向等距排布，每个继电器的接线端子都预留了足够的手指操作空间，即使是戴着劳保手套在车间现场接线，也不会碰到相邻端子引发短路。

功能特性上，八个独立通道完全做了电气隔离，每个继电器的线圈回路和触点回路之间都设置了隔离槽，避免冲压车间变频器、伺服电机产生的电磁干扰串入控制回路引发误动作，板体基材选用的是高耐温的玻纤板，能够承受冲压模具周边长时间运行产生的温升，即使在夏季车间环境温度超过四十度、继电器长时间带载的情况下，板体也不会出现变形、铜箔脱落的问题。每个继电器的顶部都预留了状态指示位，现场排查故障时不需要万用表测量，直接看指示灯状态就能快速判断对应通道是否正常吸合，大幅缩短产线停机排查的时间。

从结构设计思路来看，板体上的元件排布完全遵循强弱电分离的原则，控制信号的进线端布置在板体的一侧，负载侧的出线端布置在另一侧，走线时不会出现强弱电线缆交叉缠绕的情况，每个通道的继电器都选用了统一规格的标准件，后期维护时可以直接插拔更换，不需要整板拆卸，板体边缘的卡槽做了加强筋设计，在冲压设备持续振动的工况下，不会出现卡接松动、板体移位的问题。

尺寸设计上充分考虑了模具内部集成安装的空间限制，整体厚度控制在常规继电器元件厚度加板厚的基础上，没有额外突出的元件，安装到模具内部的接线腔时，不会和模具的导向部件、顶出结构产生运动干涉，每个接线端子的螺丝都选用了防松脱结构，应对冲压设备每分钟十几次的冲击振动，也不会出现接线松动、接触不良的问题。在实际选型使用时，这类八通道继电器板可以同时控制八路冲压工位的执行元件，比如单工位的吹气阀、光电检测开关、安全门联锁、工位照明等回路都可以集成在这块板上，相比单继电器零散安装的方式，能够节省60%以上的电控箱安装空间，同时接线点的集成化也减少了线路故障点，提升整套冲压模具电控系统的运行稳定性。

另外在细节设计上，板体表面的铜箔走线做了加宽处理，能够承受每个通道最大10A的负载电流，满足冲压现场电磁阀、交流接触器线圈这类感性负载的通断需求，每个继电器线圈两端都预留了续流二极管的安装位，用户可以根据实际使用的电源类型选装，吸收线圈断开时产生的反向电动势，保护前端的控制元件不被击穿。板体的安装卡槽做了导向倒角，现场拆装时不需要额外工具，对准导轨轻推即可卡紧，拆卸时用一字螺丝刀撬动卡扣就能取下，非常适合冲压车间快速换模时的电控模块快速更换需求。
