弯头型空气波纹软管曲面结构设计

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1204669
  • 弯头型空气波纹软管曲面结构设计
  • 弯头型空气波纹软管曲面结构设计
  • 弯头型空气波纹软管曲面结构设计
  • 弯头型空气波纹软管曲面结构设计
  • 弯头型空气波纹软管曲面结构设计
  • 弯头型空气波纹软管曲面结构设计

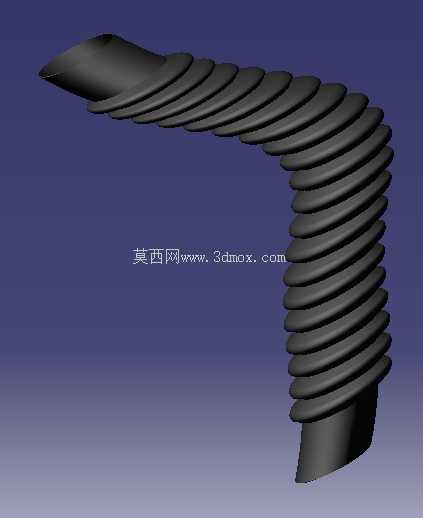

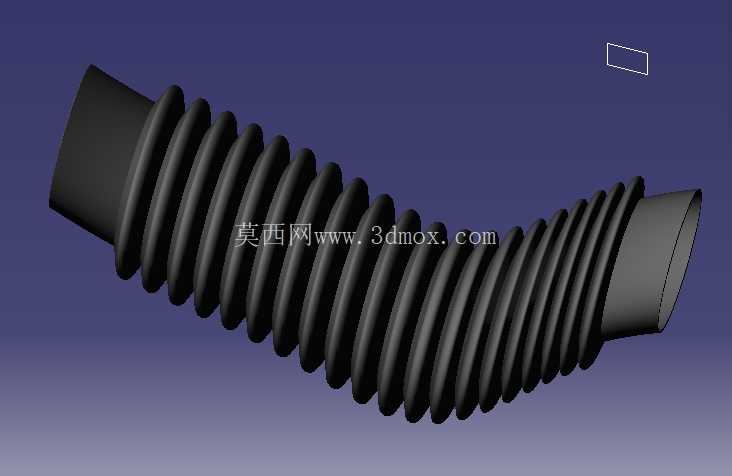

这类弯头型波纹软管在工业管路系统中承担着补偿位移、缓冲振动、适配错位安装的核心作用,常见于进气通路、低压流体输送、设备连接端的柔性衔接场景,尤其是在存在安装角度偏差、设备运行会产生小幅振动的工况下,这类带弯曲角度的波纹管可以避免硬管连接产生的应力集中,大幅降低管路连接处的疲劳损坏概率。

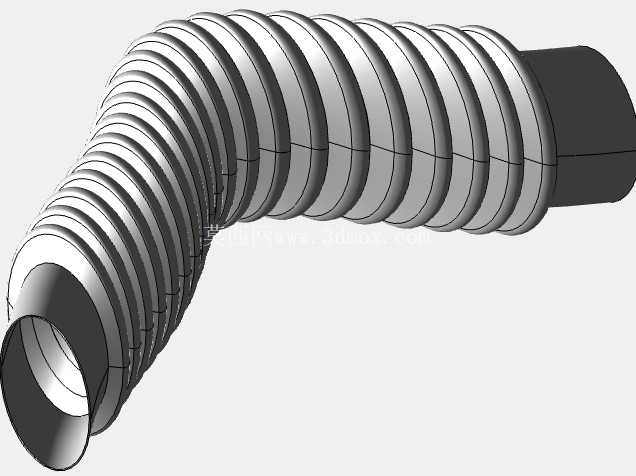

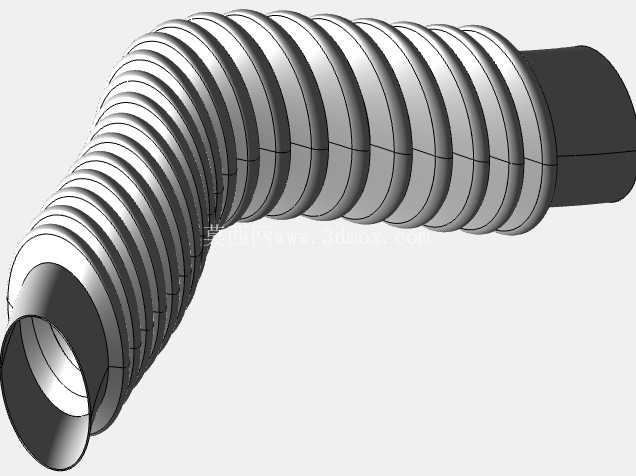

从结构设计逻辑来看,这款波纹管采用等距环形波纹结构,每一圈波纹的凸起高度、圆弧过渡半径保持一致,这种设计可以保证管路在弯曲、拉伸、压缩状态下的受力均匀,不会出现局部应力过大导致的折损、开裂问题。两端的直段连接端做了等径光面处理,没有波纹结构,这部分是用来和对接接头、硬管端做套接或者卡箍固定的安装位,设计时特意预留了足够的轴向长度,保证卡箍锁紧时有足够的贴合面,不会因为安装位置压在波纹段导致密封失效、连接松脱。

整体的弯曲弧度是根据实际安装路径的避让需求设计的,不是标准90度直角弯头,而是采用平滑过渡的弯曲曲率,这种曲率设计可以让流体在管路内部流动时的阻力更小,不会出现直角弯头处的涡流、压损过大问题,同时弯曲段的波纹排布顺着弯曲弧度做了角度适配,弯曲内侧的波纹间距略小于外侧,保证弯折状态下每一段波纹的变形量都在材料弹性允许的范围内,不会出现内侧波纹挤压叠死、外侧波纹过度拉伸的情况。

在建模过程中,曲面造型是核心难点,首先需要确定两端连接端的中心轴线位置,绘制出平滑的弯曲中心轨迹线,再根据通径要求确定基础管体的直径参数,之后沿着轨迹线扫描出基础管面,再通过环形阵列、沿曲线阵列的方式做出波纹的凸起结构,每一圈波纹的截面都采用对称圆弧设计,波峰和波谷处都做了小圆角过渡,避免应力集中。建模时需要特别注意弯曲段的波纹变形补偿,不能直接用直波纹管做弯曲变形,那样会导致曲面出现褶皱、壁厚不均的问题,必须顺着弯曲轨迹调整每一圈波纹的法向方向,保证整个管体的壁厚均匀一致,符合实际生产中的吹塑或者注塑成型工艺要求。

从安装边界来看,两端直段的外径尺寸需要和对接的管路内径做公差配合,通常采用间隙配合方便安装,配合长度根据管径大小设定,一般不小于管径的1.2倍,保证连接后的稳定性。波纹管的整体弯曲角度可以根据实际安装空间调整,波纹的数量、波距也可以根据需要的伸缩量、弯曲半径做适配,波高越大、波距越宽,管路的柔性越好,可补偿的位移量越大,但相应的承压能力会有所降低,所以设计时需要平衡柔性和承压能力两个指标,根据实际工况的压力值、位移补偿量来确定具体的波纹参数。

实际应用中,这类空气波纹管多用于设备的进气系统,比如空压机的进气端连接、通风设备的管路衔接、汽车进气系统的柔性连接段,既可以传递气流,又可以隔绝设备运行产生的振动传递到管路系统,同时还能补偿安装过程中产生的位置偏差,降低安装精度要求,提升装配效率。在长期使用过程中,波纹结构的疲劳寿命是关键指标,设计时需要保证每一圈波纹的变形量都在材料的许用疲劳范围内,避免长期往复变形导致的材料老化、开裂问题,尤其是在有温度变化的工况下,还要考虑材料热胀冷缩带来的尺寸变化,通过波纹的伸缩来吸收热变形量,避免管路系统因为热应力出现损坏。
