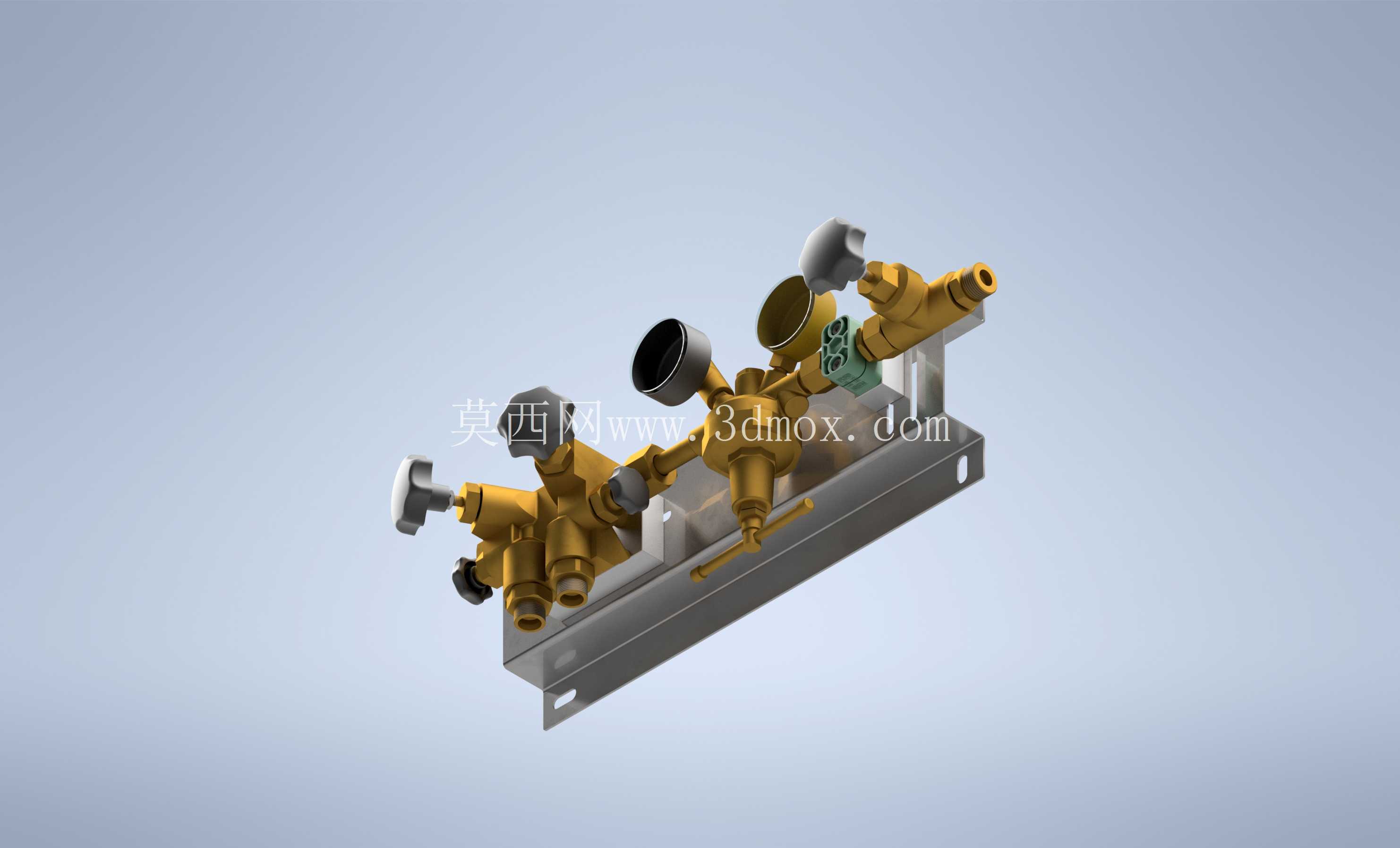

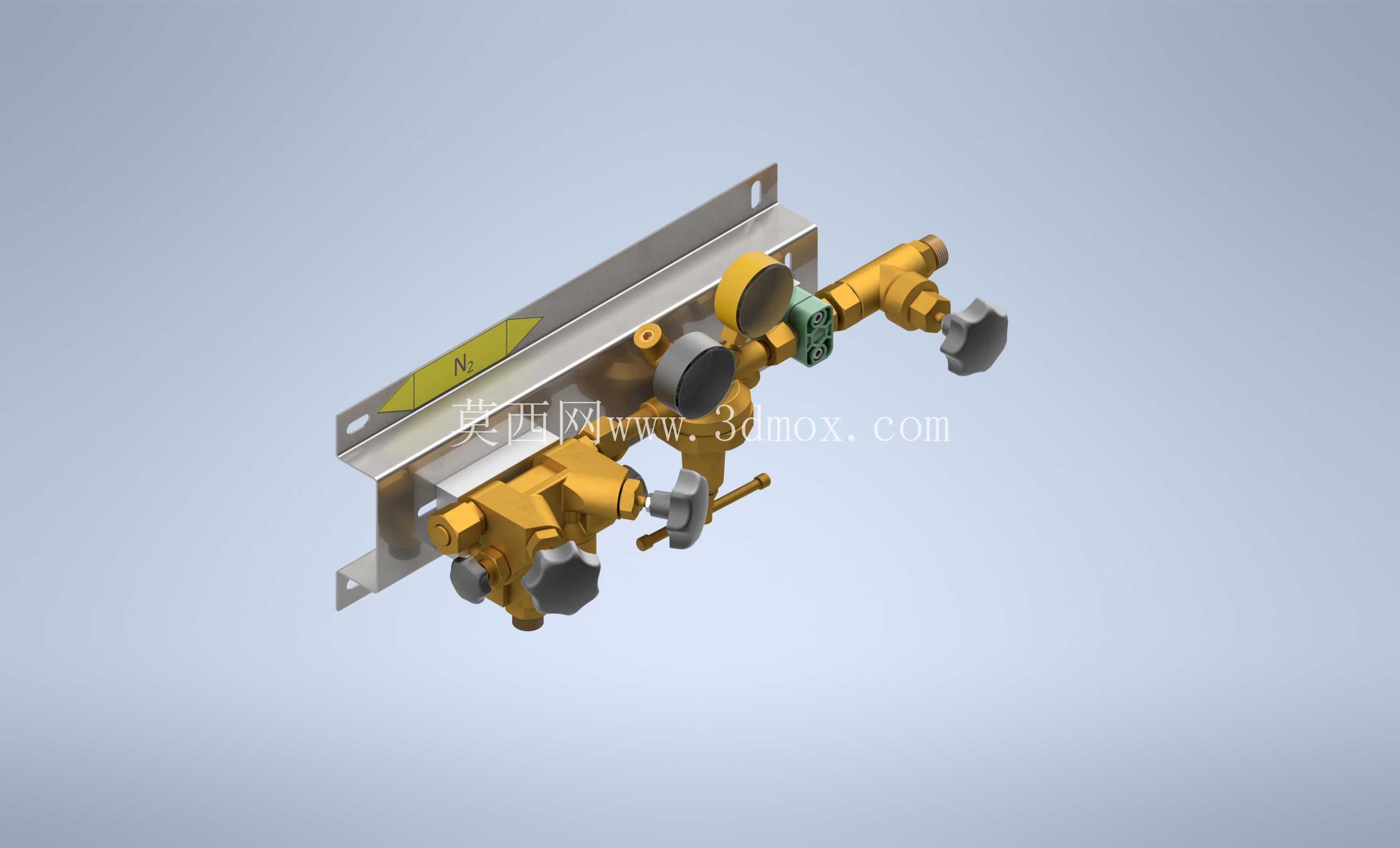

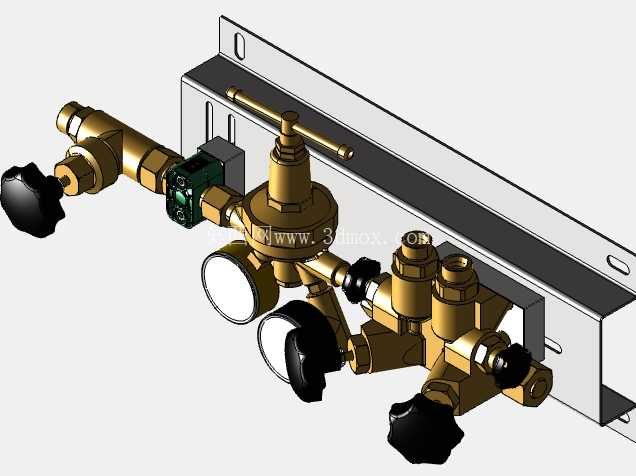

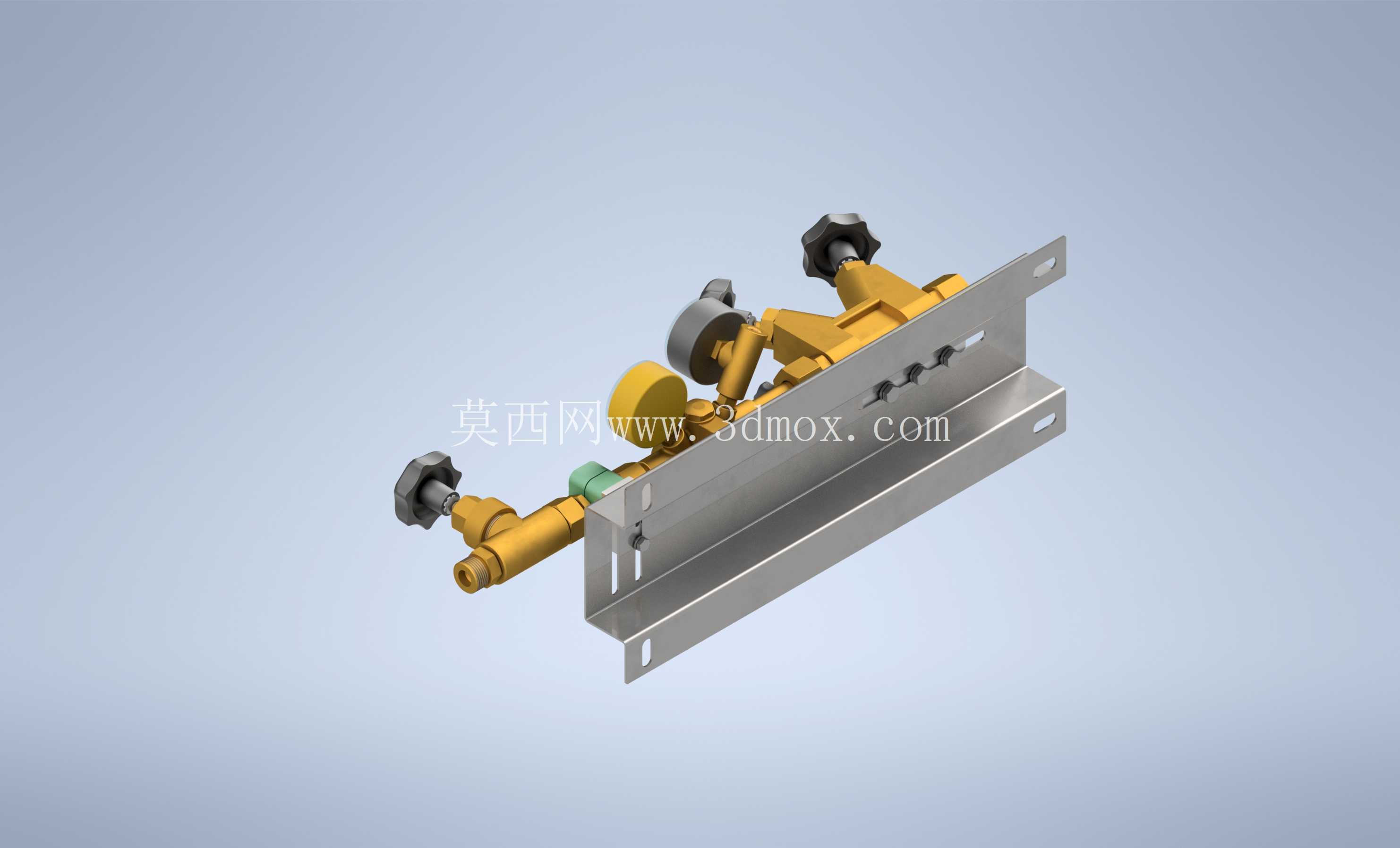

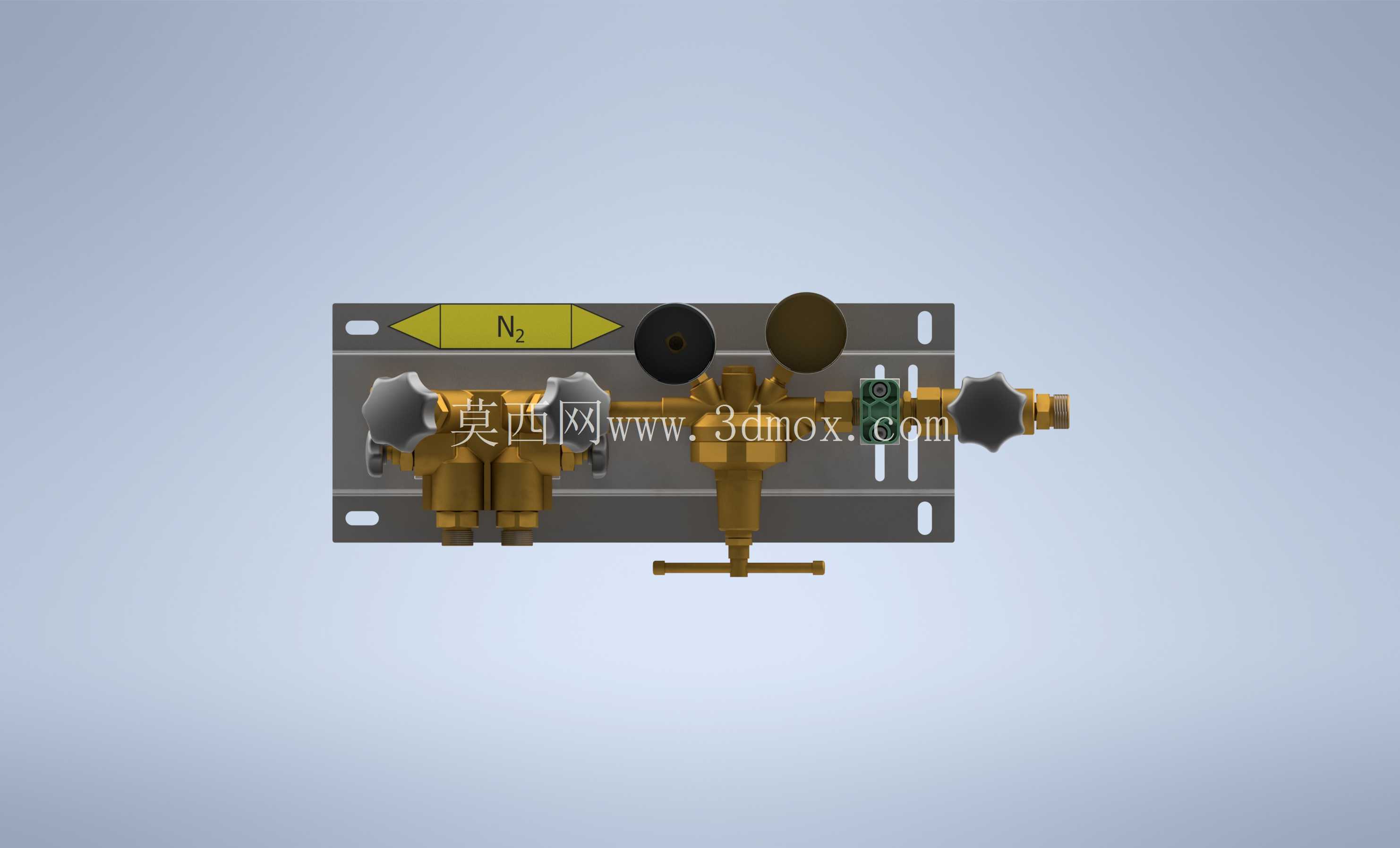

Modula Vareo BS50/300氮气供气基站结构

在汽车冲压生产车间的集中供气系统布局中，这类氮气供气基站是保障冲压模具氮气缸、气动夹紧机构稳定供气的核心节点，区别于零散布置的单路调压装置，该款集成式基站将过滤、调压、通断控制、压力指示等功能整合在一块安装基板上，大幅压缩了现场管路布置的空间占用，也降低了多接头分散布置带来的泄漏风险。从结构设计逻辑来看，整个基站采用壁挂式安装思路，长条型的金属安装基板两端预留了标准安装孔位，可直接固定在冲压线旁的设备立柱或者气路主管道支架上，基板上的所有阀件、仪表都采用模块化装配思路，各个功能部件之间通过硬管和标准接头连通，不需要现场额外裁剪管路，安装时只需要对接主进气口和下游各用气支路接口即可完成部署，能有效缩短产线气路改造的施工周期。实际工况下，冲压车间的氮气主管道压力通常存在一定波动，基站入口端配置的大口径截止阀可实现整站气路的快速通断，方便下游设备检修时切断气源，阀后串联的过滤组件可滤除气源中携带的金属碎屑、密封带残渣等杂质，避免杂质进入下游精密调压阀或者模具氮气缸造成密封件磨损、阀芯卡滞等故障。调压单元采用带锁止结构的减压阀，可根据下游冲压模具的实际用气需求将主管道高压氮气调整到稳定的工作压力，调压阀旁配套的压力表可实时显示输出压力值，方便运维人员日常巡检时快速判断气路工作状态是否正常，避免压力异常导致模具压料力不足、冲压件成型质量不合格的问题。基站上配置的多个输出支路接口，可同时为多台冲压设备或者同一台模具上的多个氮气缸回路供气，每个支路都配有独立的控制球阀，可单独切断某一路的供气，不会影响其他支路的正常工作，这种多支路集成设计在多工位冲压线的气路布置中优势尤为明显，不需要为每个用气点位单独设置调压过滤装置，大幅减少了气路系统的故障点。从安装边界来看，整个基站的外轮廓尺寸适配车间常见的气路安装空间，基板上的阀件布局充分考虑了操作空间预留，压力表的观察角度、截止阀的手柄操作方向、各个接头的接管空间都做了错位设计，日常操作时不会出现工具与相邻部件干涉的问题，阀件的手轮、手柄都采用防滑结构，戴劳保手套操作时也能可靠施力。建模过程中，所有阀件的接口尺寸、安装孔位都参照实际产品的工程参数做了还原，安装基板上的固定孔间距、阀件的安装定位面都符合实际装配要求，可直接用于车间气路布局的干涉检查、安装模拟，也能作为集中供气系统设计时的选型参考模型，帮助设计人员提前预判管路走向、操作空间预留是否合理，避免现场安装时才发现布局冲突导致的返工。这类集成式供气基站的设计核心是在有限的安装空间内整合所有必要的气路处理功能，同时兼顾操作维护的便捷性，相比零散阀件拼接的气路处理单元，集成式基站的所有部件在出厂前就完成了耐压测试和密封测试，现场安装后不需要逐个对阀件连接处做密封排查，能大幅降低现场调试的工作量，在汽车冲压、焊接车间的集中供气系统改造、新线气路设计中都有广泛的应用场景。
