Ampleon ART2K5TPU射频功率晶体管结构

这款LDMOS射频功率晶体管的三维结构还原，完全围绕射频功放系统的实际装机需求展开设计，所有结构细节都对应量产器件的真实物理边界，没有做任何艺术化夸张处理。从实际应用场景来看，这类器件主要面向1至400MHz频段的射频功率放大场景，覆盖工业射频加热、广播发射、高频通信基站、专业射频电源等领域的核心功率输出环节，在整套射频链路里承担将前级小功率射频信号放大至额定输出功率的核心作用，其75V的耐压设计可以支撑单管2500瓦的连续波功率输出，能够大幅减少功放系统的功率合成级数，降低整套发射设备的结构复杂度与信号损耗。

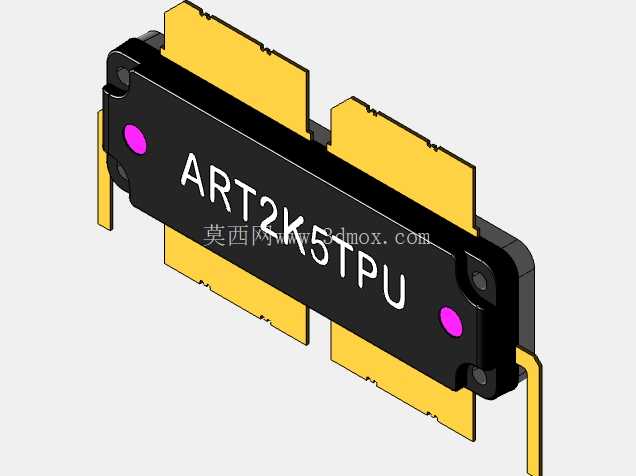

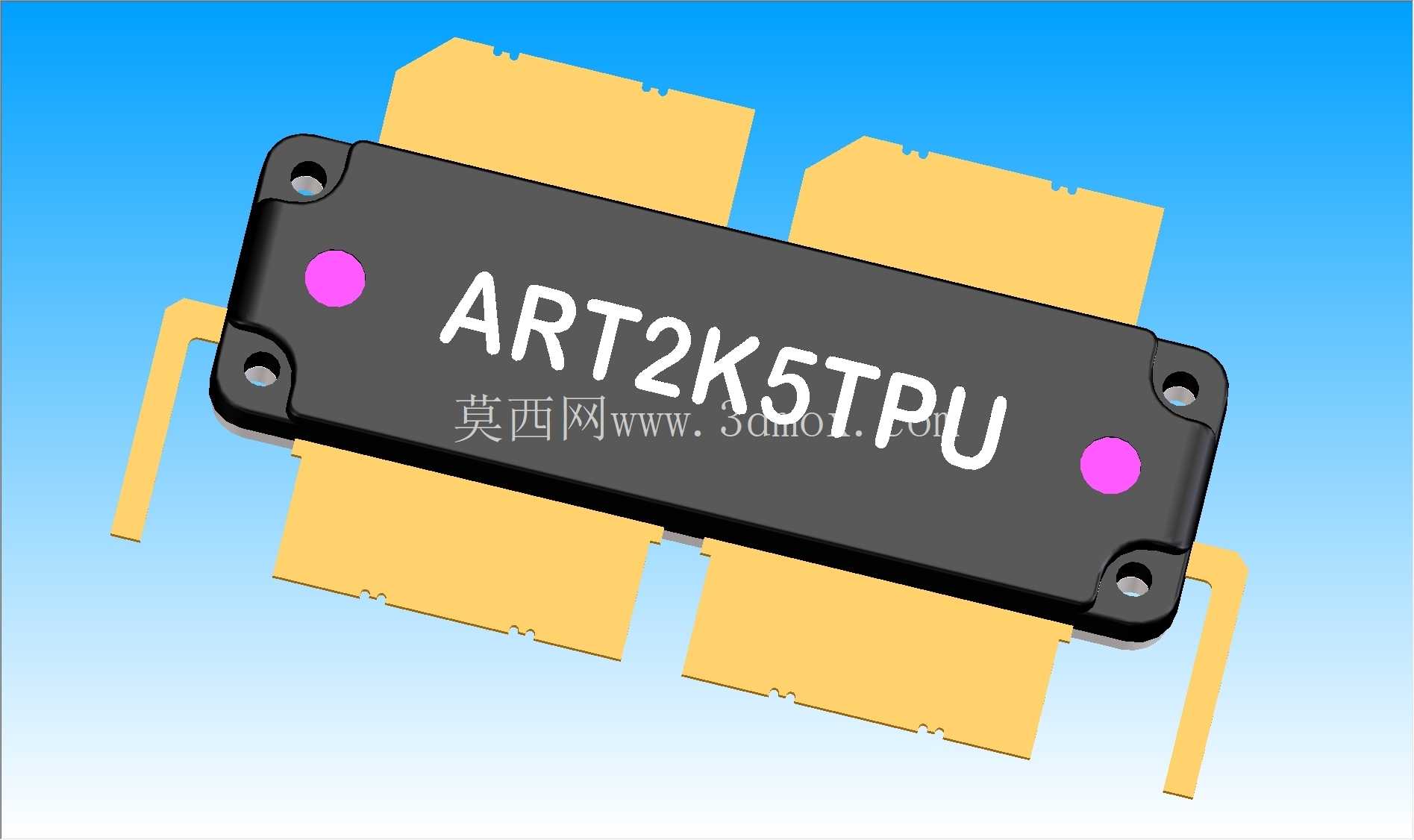

从结构设计思路来看，建模过程优先还原了器件的安装适配特性：主体封装采用高导热绝缘基材搭配金属散热基底，四个角位的安装孔位严格对应行业通用的法兰安装尺寸，孔位间距、孔径大小都匹配标准M3固定螺丝的安装公差，安装时可以直接贴合功放腔体的散热铜排，不需要额外做转接板适配，基底的平面度控制在0.02mm以内，保证安装后散热界面的热阻处于最低水平，避免大功率工作时因散热接触不良导致的结温过高问题。器件两侧的引出引脚采用折弯成型的铜质镀银结构，引脚的折弯角度、伸出长度、引脚间距都严格匹配量产器件的实际尺寸，建模时预留了引脚与微带线焊接的操作空间，不会出现结构干涉导致的装配困难，引脚的截面尺寸也对应实际载流需求，能够承载2500瓦输出时的大电流通过，避免引脚自身的欧姆损耗带来的额外发热。

器件上表面的标识区域做了精准还原，两个定位标识点对应安装时的方向识别需求，装配时可以通过标识点快速确认引脚定义，避免反向安装导致的器件烧毁。封装外壳的侧壁做了微小的拔模斜度处理，对应实际塑封工艺的脱模需求，外壳边缘的圆角处理也还原了量产器件的工艺特征，没有尖锐的直角结构，避免装配过程中划伤操作人员或者损坏周边的绝缘材料。从安装边界来看，器件整体的长宽高尺寸严格对应实物规格，建模时在器件周边预留了足够的安全绝缘距离，安装后与周边腔体壁、其他元器件的间距满足高压工作下的绝缘要求，不会出现高压爬电导致的系统故障。散热基底的厚度设计也充分考虑了大功率工作时的热扩散需求，足够的基底厚度可以将管芯产生的热量快速均匀扩散到整个安装面，避免局部热集中导致的器件性能衰减。

在射频性能相关的结构设计上，封装内部的键合区域虽然做了外观简化，但外部引脚的分布、引脚与管壳的相对位置都严格匹配器件的S参数参考设计，结构工程师在做功放腔体的微带线布局时，可以直接调用这个模型进行结构适配，不需要反复调整微带线的位置来匹配器件引脚，能够大幅缩短功放模块的结构开发周期。管壳与散热基底的结合处做了密封结构的还原，对应实际器件的气密封装要求，能够在高湿、高粉尘的工业应用环境下保证内部管芯不受外界环境侵蚀，提升器件的长期工作可靠性。
