嵌入式交流电压数显表头结构设计

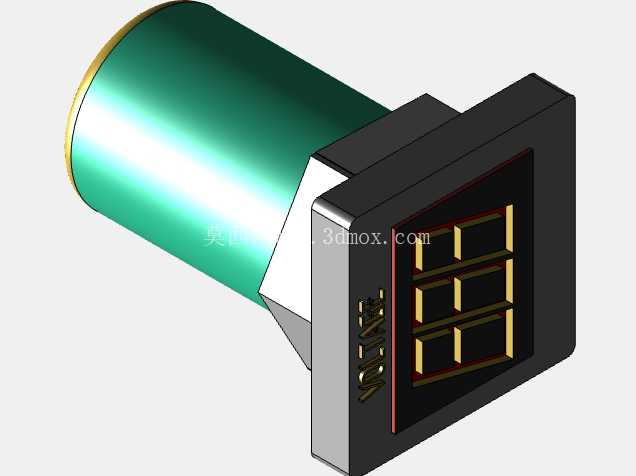

这款嵌入式交流电压测量表头，主要面向低压交流配电回路的本地电压监测场景，常见于工业控制柜面板、小型机电设备操作面、车载配电单元、民用低压配电盘等安装位置，用来实时采集显示回路的交流电压数值，替代传统指针式电压表，读数直观无视角偏差，不需要操作人员具备指针读数的经验积累，一眼就能获取准确的电压数值，判断回路供电是否处于正常区间。从结构设计来看，整体分为前端显示面板与后端测量筒体两部分，前端方形面板为安装贴合面，设计时充分考虑了面板开孔的安装公差，面板边缘做了微小的倒角处理，安装后能够完全覆盖开孔边缘的加工毛刺与尺寸偏差，贴合在安装面板表面不会出现缝隙，避免柜内灰尘从安装缝隙溢出或者外部杂物进入柜内。面板区域的显示窗采用下沉式设计，将三位数码显示模块嵌装在面板内部，显示面与面板外表面保留微小的高度差，既可以避免日常擦拭、操作时刮花显示面，也能减少外部环境光线直射显示面造成的反光，保证不同光照角度下都能清晰读取数值。显示窗旁侧做了竖向的标识凹槽，用来丝印电压单位或者量程标识，不需要额外粘贴铭牌，标识与壳体一体化，长期使用不会出现标识脱落、磨损的问题。后端的圆柱形筒体是测量电路的容纳腔体，筒体直径与面板开孔尺寸匹配，安装时筒体直接穿入预先开好的安装孔内，筒体长度根据内部电路板的排布尺寸做了优化，不会因为筒身过长挤占柜内后部的布线空间，也不会因为长度过短导致固定卡扣无法有效卡紧安装面板。筒体与前端面板的衔接位置做了锥形过渡结构，一方面可以在安装时起到导向作用，对准开孔后不需要刻意调整角度就能顺利推入，另一方面锥形结构的强度优于直角衔接，在安装推入或者后期维护拆卸时，不会因为受力集中出现衔接位置开裂的问题。筒体末端做了卷边处理，边缘光滑无毛刺，穿线或者安装固定卡扣时不会划伤操作人员的手部，也不会刮破连接导线的绝缘层。从功能实现的结构适配来看，内部腔体的尺寸刚好容纳电压采样电路板、数码显示驱动板，电路板与壳体之间预留了微小的间隙，避免电路板直接贴在壳体内壁上，影响元器件的散热，同时腔体内壁设计了细小的定位筋条，电路板装入后可以直接卡在定位筋之间，不需要额外打胶固定，减少装配工序，也方便后期维修时更换电路板。安装方式采用常见的面板卡装结构，不需要额外使用螺丝固定，只需要将筒体穿入开孔后，在后部套上配套的橡胶卡圈就能锁紧固定，安装效率远高于螺丝固定的传统仪表，适合批量装配的生产线使用。在实际选型应用中，这款表头的测量范围覆盖12V到250V的交流电压区间，能够适配绝大多数低压交流供电场景，不管是低压控制回路的24V交流供电，还是民用级别的220V交流供电，都可以直接接入测量，不需要额外搭配电压互感器，简化了柜内的布线结构，减少了故障点。结构设计时充分考虑了不同使用场景的环境适应性，壳体选用绝缘阻燃的工程塑料材质，具备一定的抗冲击能力，日常操作中的轻微磕碰不会造成壳体开裂，同时塑料材质的绝缘性能可以避免面板表面带电，保障操作人员的安全。显示模块采用高亮度的红色数码管，在车间强光环境下依然可以清晰读数，在光线较暗的配电房内也不会因为亮度过高造成视觉疲劳。从三维建模的角度来看，建模过程中需要重点关注几个配合尺寸：首先是前端面板的外形尺寸与安装开孔的尺寸配合，既要保证面板能够完全遮盖开孔，又不能因为面板尺寸过大影响相邻安装的其他仪表或者按钮；其次是后端筒体的直径公差，需要保证筒体能够顺利穿过开孔，同时间隙不能过大，避免安装后出现晃动；另外锥形过渡段的角度需要合理设置，角度过大起不到导向作用，角度过小会增加筒体的无效长度，挤占后部空间；最后是显示窗的下沉深度，深度过深会造成显示视角变小，斜向角度无法看清数值，深度过浅则起不到保护显示面的作用。在实际设备配套中，这类电压表头通常和电源指示灯、控制按钮、电流表头并排安装在设备操作面板上，所以建模时还要考虑相邻元件的安装间距，保证安装后各个元件之间不会出现干涉，操作按钮时不会误碰到表头，也不会遮挡表头的显示区域。对于设备生产厂家来说，这类标准化的嵌入式表头不需要自行开模设计，直接选用标准件安装即可，只需要在面板加工时按照给定的开孔尺寸加工对应的圆孔，就能完成装配，大幅缩短设备的设计生产周期，也降低了后期的维护成本，出现故障时直接更换同型号表头即可，不需要重新设计加工配套结构。
