60mm圆形镀铬防护通风风扇罩结构设计

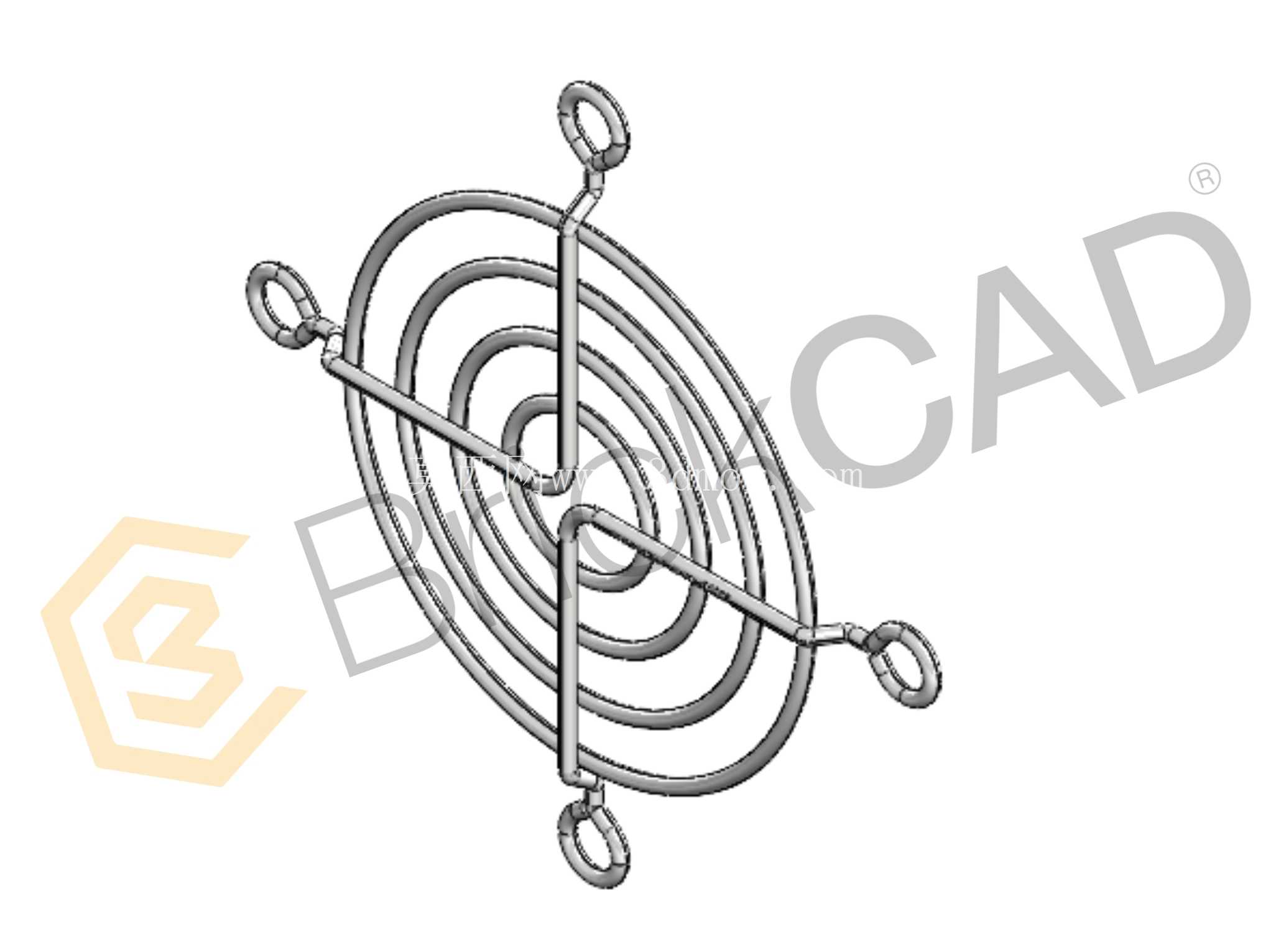

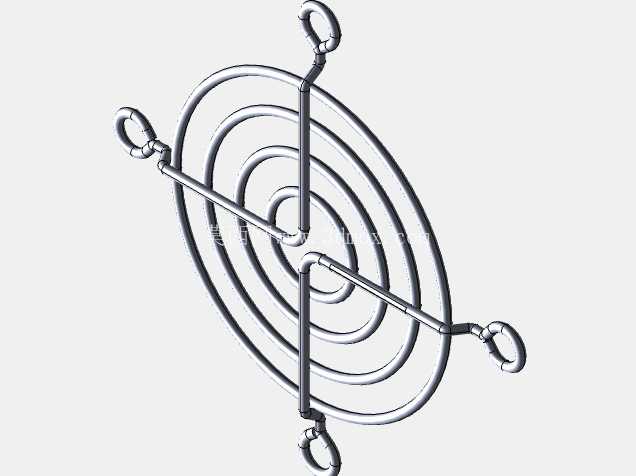

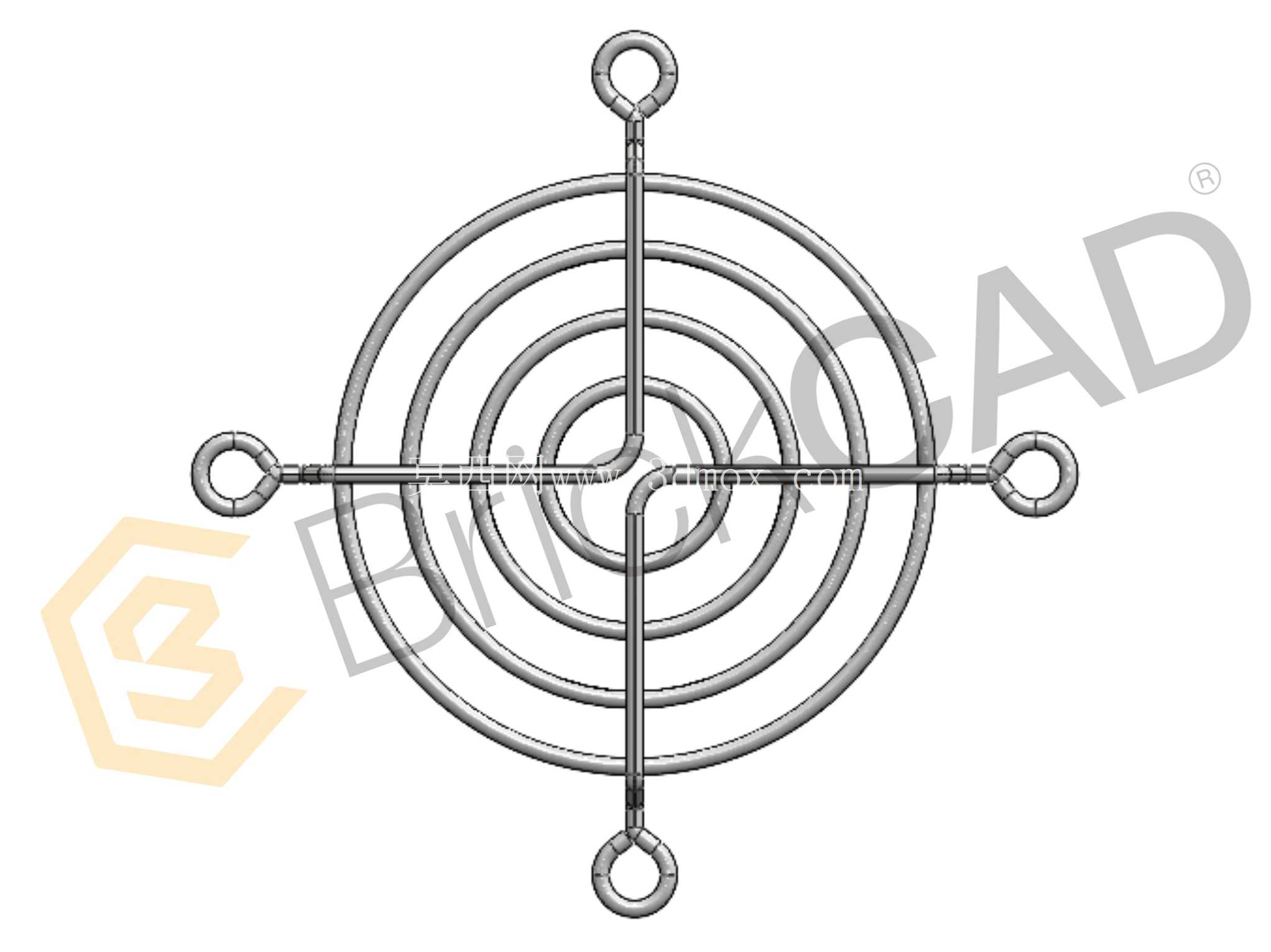

在紧凑型电子设备散热、工业机柜通风、小型冷却机组的气流组织设计中，旋转扇叶的防护与通风效率的平衡始终是结构设计需要反复权衡的要点——全封闭防护会大幅提升风阻、降低散热效率，而无防护结构则存在异物卷入、人员误触的安全隐患，这款60mm规格的圆形镀铬风扇罩，正是针对这类小尺寸通风场景开发的防护构件。从实际安装边界来看，该风扇罩适配外径60mm的标准轴流风扇安装位，整体外轮廓与风扇安装面完全匹配，四个带安装孔的支耳沿圆周90°均匀分布，支耳的孔位中心距与常规60mm风扇的安装螺丝孔位完全对齐，不需要额外制作转接件即可直接固定在风扇框架或者设备通风面板上，安装后整体突出安装面的高度控制在较低范围，不会占用过多设备内部的紧凑空间，适配各类对安装厚度有严格限制的紧凑型冷却场景。从结构设计思路来看，这款风扇罩没有采用传统的密集冲孔网或者细钢丝编织网结构，而是采用同心圆线框搭配十字交叉径向支撑杆的格栅形式，这种结构首先在防护性能上，同心圆线框的间距经过反复校核，既可以阻挡常规尺寸的异物、手指误触接触到高速旋转的扇叶，又能最大化减少格栅结构对气流的阻挡，相比同尺寸的冲孔网罩，通风面积占比提升近三成，不会因为加装防护结构导致风扇的送风效率出现明显衰减，能够保障冷却系统的气流不受限制地通过，满足高功率密度设备的散热通风需求。材质与表面处理上采用镀铬钢结构，线框与支撑杆均为实心金属线材弯折焊接成型，整体结构强度远高于塑料材质的同尺寸风扇罩，不会因为长期受气流吹拂、温度变化出现老化变形、脆裂的问题，镀铬表层不仅具备优秀的防锈耐腐蚀能力，能够适应工业车间、户外小型设备等存在一定湿度、粉尘的使用环境，同时光洁的金属表面也便于日常清洁维护，附着的灰尘、油污可以直接擦拭清理，不会像网状结构那样容易积灰且难以清理。在实际应用场景中，这类小尺寸镀铬风扇罩的适配范围非常广泛：在台式计算机、工业工控机的机箱散热位，它可以阻挡线缆、杂物被吸入风扇卡滞扇叶；在小型工业设备的通风面板上，它可以避免操作人员误触内部旋转部件，满足设备的安全防护要求；在紧凑型风冷冷却系统、电子设备外置散热模组中，它的低风阻特性不会干扰预设的气流组织路径，保障散热风量达到设计值；甚至在小型通风装置、桌面级排风设备上，这种结构简洁、安装便捷的金属风扇罩也能兼顾防护与通风的双重需求。从结构细节来看，所有线框与支撑杆的焊接位置都做了平滑打磨处理，没有突出的焊渣、尖锐边角，安装过程中不会划伤操作人员的手部，也不会割伤设备内部的连接线材；四个支耳的安装孔做了翻边强化处理，多次拆装也不会出现孔位变形、线材断裂的问题，相比薄板材冲压的防护网，抗冲击、抗挤压能力更强，即使受到一定程度的外力碰撞，也不会出现大面积变形触碰扇叶导致风扇卡滞的故障。在进行三维建模时，这类线框类结构需要重点关注每一圈同心圆的同轴度公差，以及径向支撑杆与线框连接位置的衔接顺滑度，避免出现结构干涉；同时安装支耳的角度、孔位尺寸需要严格匹配对应风扇的安装标准，否则会出现安装孔错位无法装配的问题；镀铬层的厚度虽然不影响结构装配，但在建模时可以预留出表层处理的厚度余量，保障实际加工后的整体尺寸符合设计要求。不同于大尺寸工业风机的厚重防护网，小尺寸紧凑型风扇罩的设计核心是在有限的尺寸空间内，平衡防护安全等级、通风效率、结构强度三者的关系，这款圆形镀铬风扇罩通过简洁的线框格栅结构，在60mm的小尺寸规格下实现了三者的最优匹配，没有多余的冗余结构，整体重量轻便，安装固定方式简单，不需要复杂的安装工序即可完成装配，非常适合各类小功率风冷散热、紧凑型通风场景的配套使用。
