管架式连发玩具弹射装置结构设计

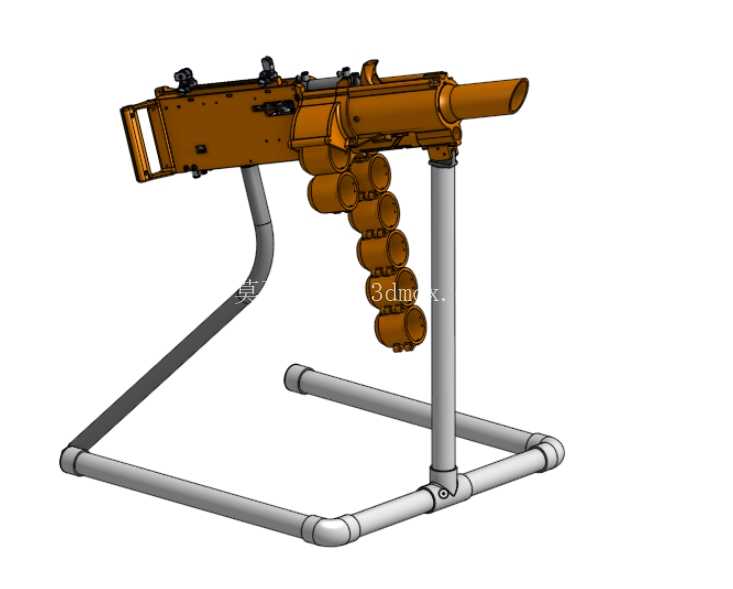

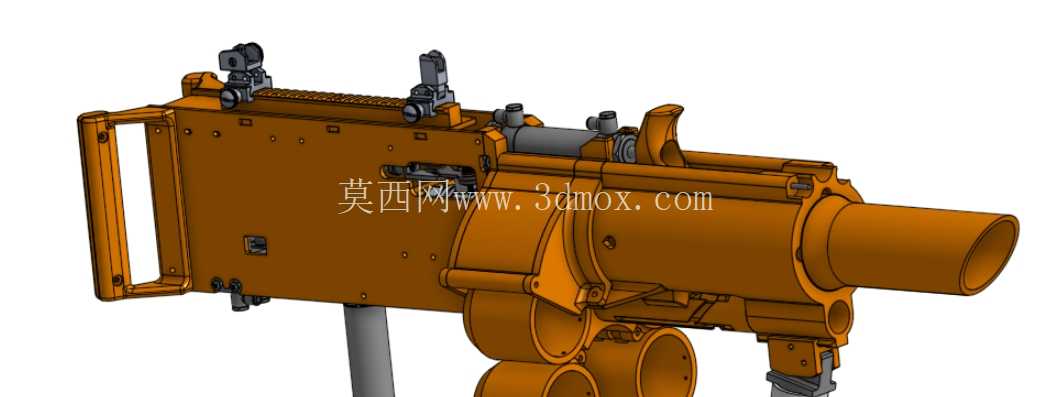

该装置整体采用模块化管架支撑结构，主体承力框架由标准金属圆管通过直角接头拼接成型，底部为矩形闭环支撑底座，搭配单根垂直立管承托发射主体，后侧延伸出斜向弯管作为握持受力部位，所有管体连接部位均采用插接定位配合止动螺钉锁紧，无需复杂焊接工序，既保证整体结构刚度，又能实现快速拆装调整，适配不同握持习惯的使用需求。发射主体采用一体化机匣结构，内部集成弹膛定位、击发触发、供弹导引三个核心功能腔室，机匣外侧预留皮卡汀尼导轨安装位，可根据使用需求加装简易瞄准配件，前端延伸出定长发射管，管体内壁做光滑过渡处理，减少弹射过程中的摩擦阻力，保证弹射轨迹的一致性。供弹机构采用弧形弹巢串联设计，每发弹体独立容纳在圆柱形弹巢腔内，弹巢之间通过柔性连接带串联成组，供弹时依靠重力与手动上推作用力逐发对齐弹膛，上膛动作通过机匣侧方的滑动拉柄完成，拉柄行程与弹巢转动角度做匹配设计，单次拉柄动作即可完成退壳、供弹、待击发三个连贯动作，操作逻辑简单直接，无需复杂的传动机构配合。从实际应用场景来看，该装置属于休闲娱乐类手动弹射玩具，可用于户外休闲射击体验、青少年机械结构科普教学场景，整体结构无高压储能部件，所有动作均依靠手动机械力完成，不存在过压发射的安全隐患，结构外露部位均做圆角钝化处理，避免操作过程中剐蹭划伤。设计过程中优先考虑结构的易加工性，所有管架构件均采用市售标准规格圆管，无需定制异形截面型材，机匣与弹巢部件可采用常规3D打印或者注塑工艺成型，零部件通用化率达到85%以上，后期维护更换配件成本极低。安装边界方面，底部矩形底座的长宽尺寸控制在350mm*250mm范围内，垂直立管高度为280mm，发射主体安装后整体最高点距离支撑面高度为420mm，斜向握持管末端距离底座后侧边缘180mm，握持时手臂自然下垂即可搭在弯管部位，操作姿态舒适，无需额外辅助支撑即可稳定放置在平面上使用。结构受力层面，垂直立管与底座的连接部位做了加强筋过渡处理，可承受发射时的后坐冲击力，避免长期使用后连接部位出现松动变形，弹巢与机匣的配合间隙控制在0.2mm以内，既保证供弹动作顺畅，又不会出现弹体移位卡滞的问题。击发机构采用平移式击锤设计，击锤行程为15mm，击发力度通过复位弹簧预紧力调节，可适配不同规格的软质弹射弹体，避免力度过大造成弹体碎裂或者力度不足无法正常击发。整体结构没有复杂的曲面造型，所有零部件均采用规则几何形状拼接，建模过程中可通过参数化设计快速调整各部位尺寸，比如更换不同长度的发射管、调整弹巢容纳弹体的直径、改变管架的支撑高度，都可以通过修改对应参数快速生成新的结构版本，不需要重新搭建整体模型框架。在实际装配逻辑上，整个装置可拆分为管架支撑组件、机匣核心组件、弹巢供弹组件、击发动作组件四个独立模块，每个模块都可以单独拆装调试，比如调试供弹顺畅度时不需要拆解击发机构，调整管架握持角度时不需要拆卸发射主体，大幅降低装配调试的难度，也方便后期针对不同模块做优化迭代。
