卧式多管换热工业锅炉结构设计

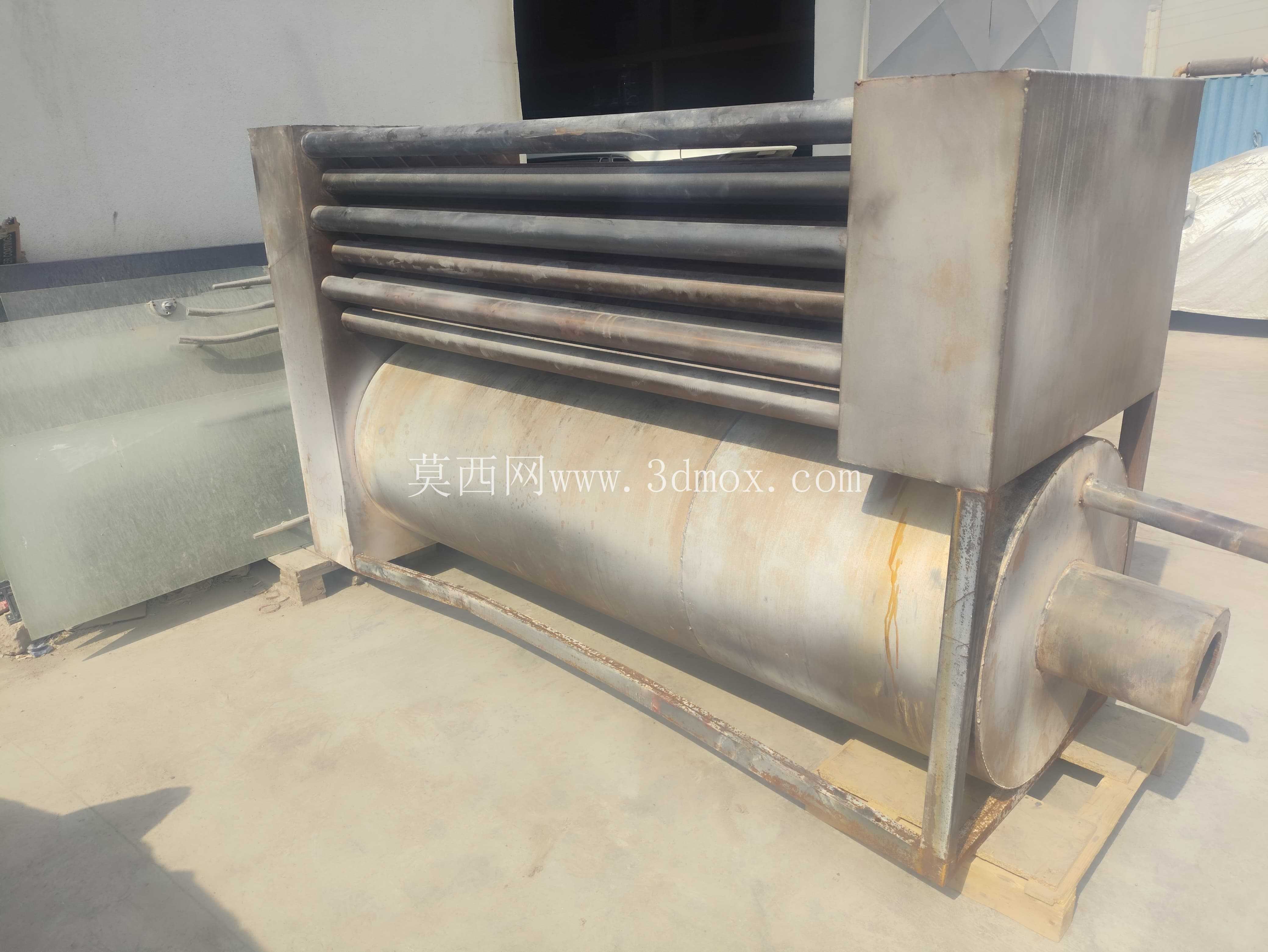

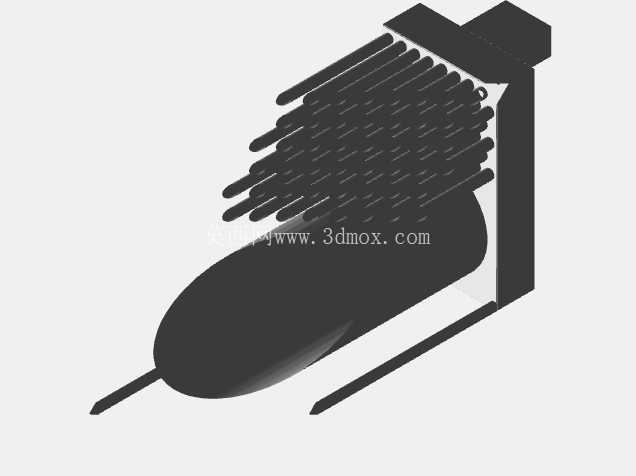

该卧式锅炉结构采用多管束换热+卧式筒体的经典布局，核心换热区由平行排布的多根无缝钢管管束组成，管束两端与端板焊接固定，下方衔接卧式承压筒体，整体通过型钢焊接框架承托，所有外露焊缝均做连续满焊处理，避免运行过程中出现介质渗漏问题。从现场安装适配角度看，该结构整体重心偏低，相较于立式同功率锅炉，安装时对地基承重的均匀性要求更低，无需额外搭建高位操作平台，日常检修管束时可直接在地面完成操作，适配中小型厂区的锅炉房空间布局。管束区域作为核心换热段，主要承担高温烟气与筒体内介质的热量交换功能，烟气从管束一端进入，在管内流动过程中通过管壁将热量传递给筒体内的工质，多管平行排布的设计大幅提升了换热接触面积，在相同筒体容积下能有效提升热交换效率，同时管束采用等间距平行排布，管间预留了足够的清灰间隙，长期运行后可通过压缩空气吹扫或机械清灰的方式清理管内壁积灰，避免积灰导致换热效率下降。卧式筒体作为介质储存与汽化空间，一端设置大口径介质进出口接口，接口处做加厚补强处理，可直接对接厂区工艺管道，筒体与管束端板的连接位置采用圆弧过渡焊接，降低应力集中风险，适配中低压工况下的长期运行需求。外部承托框架采用等边角钢与矩形钢管拼焊而成，底部设置整板式安装底座，底座上预留了对称分布的地脚螺栓安装孔，安装时可直接通过膨胀螺栓或预埋螺栓固定在混凝土地基上，框架与筒体、管束的连接位置均设置了加强筋板，避免设备运行过程中因振动导致焊缝开裂。从结构设计逻辑来看，该结构优先考虑了工业场景下的易维护性，管束与端板采用可拆卸式密封连接结构，单根管束出现腐蚀或磨损时可单独更换，无需整体报废换热段，降低后期运维成本；筒体外部预留了仪表安装接口，可直接加装压力、温度监测元件，方便运行过程中实时监控设备工况。整体外形采用长方体框架+卧式圆柱筒体的组合结构，安装边界规整，运输时可直接通过普通货运车辆装载，无需做特殊超限处理，适配食品加工、纺织印染、小型化工等需要稳定热源供应的生产场景，可直接对接生产工艺管线提供稳定热能输出，也可作为小型供暖系统的核心热源设备使用。
