浮式波浪能海洋发电转换装置结构设计

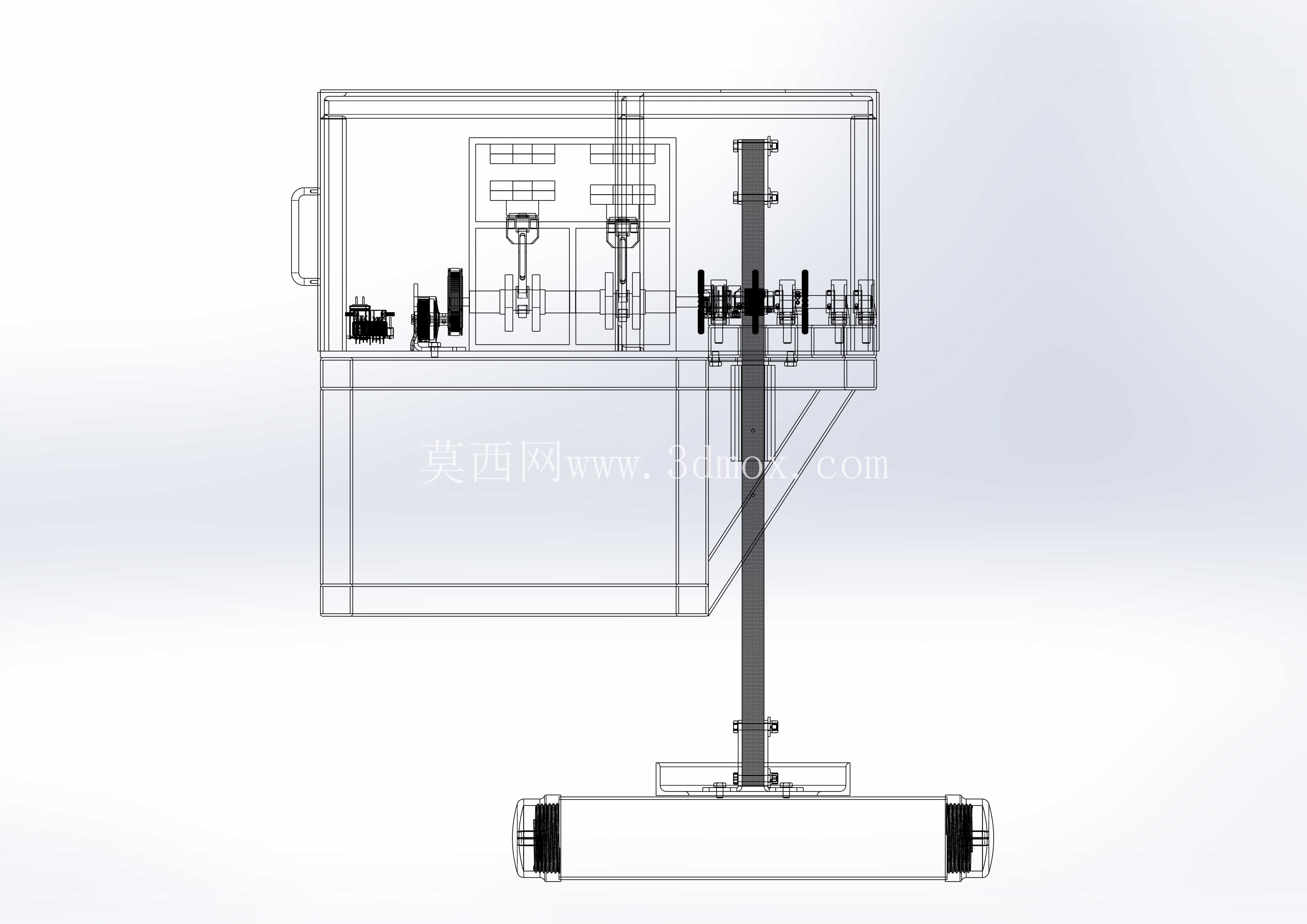

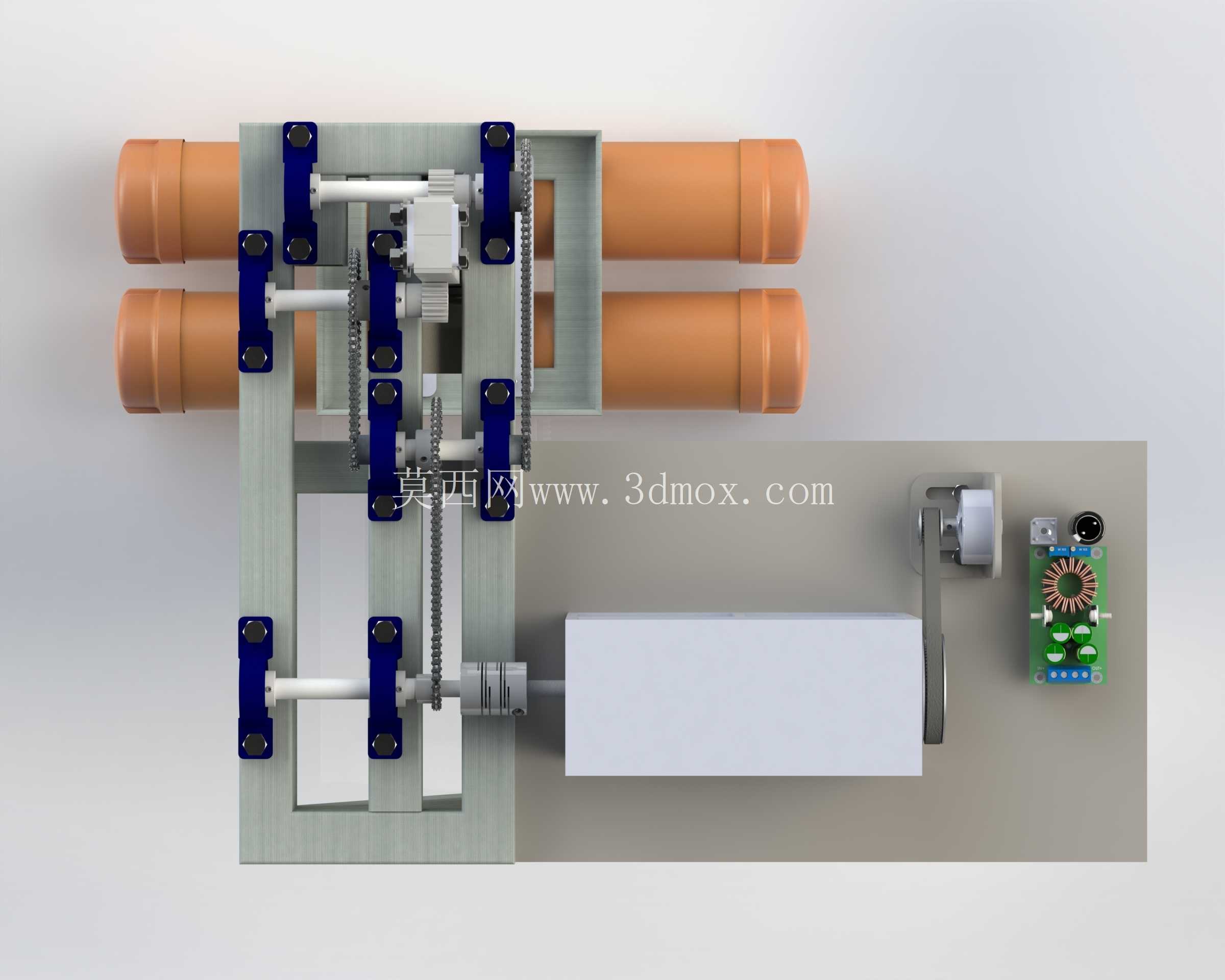

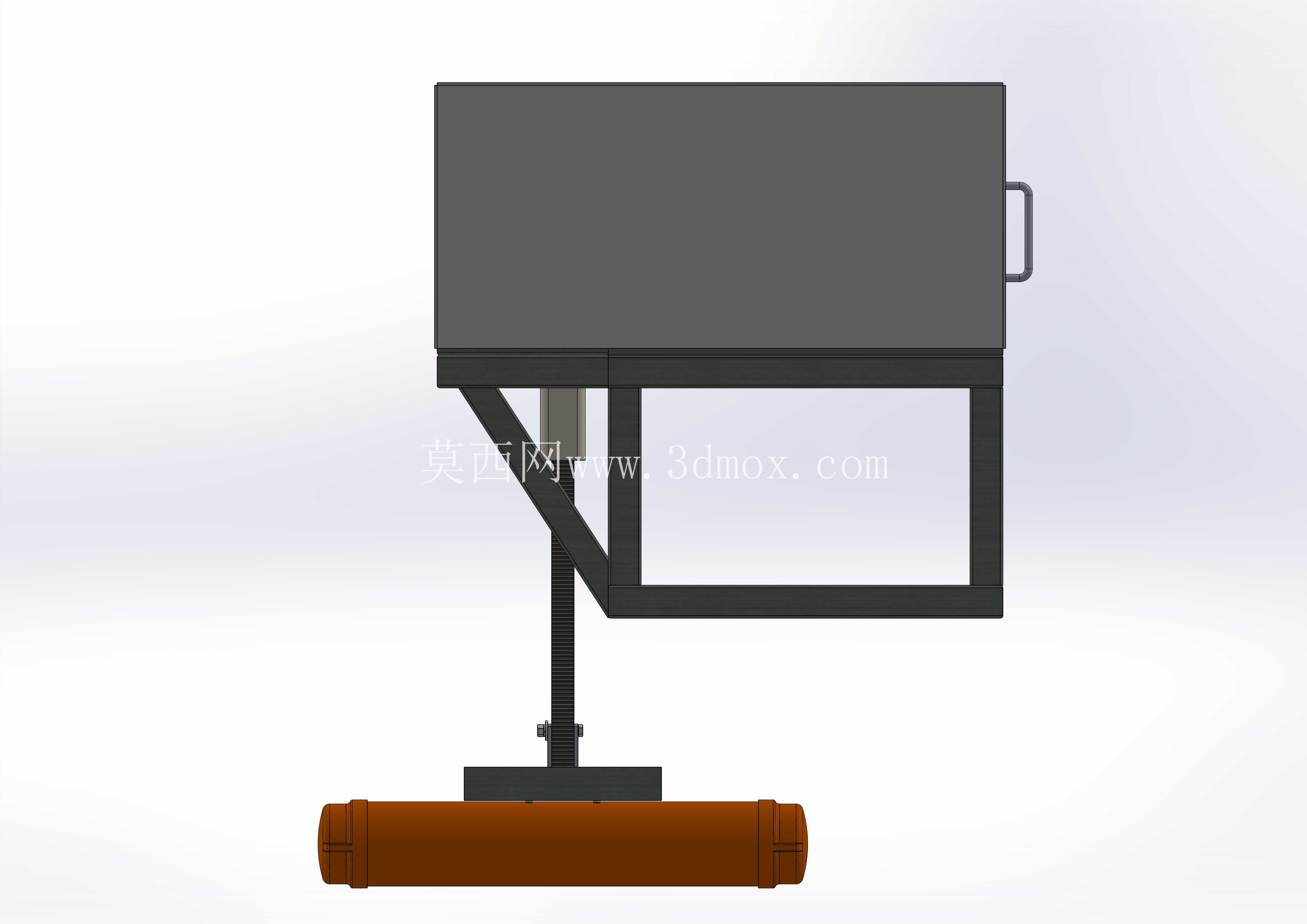

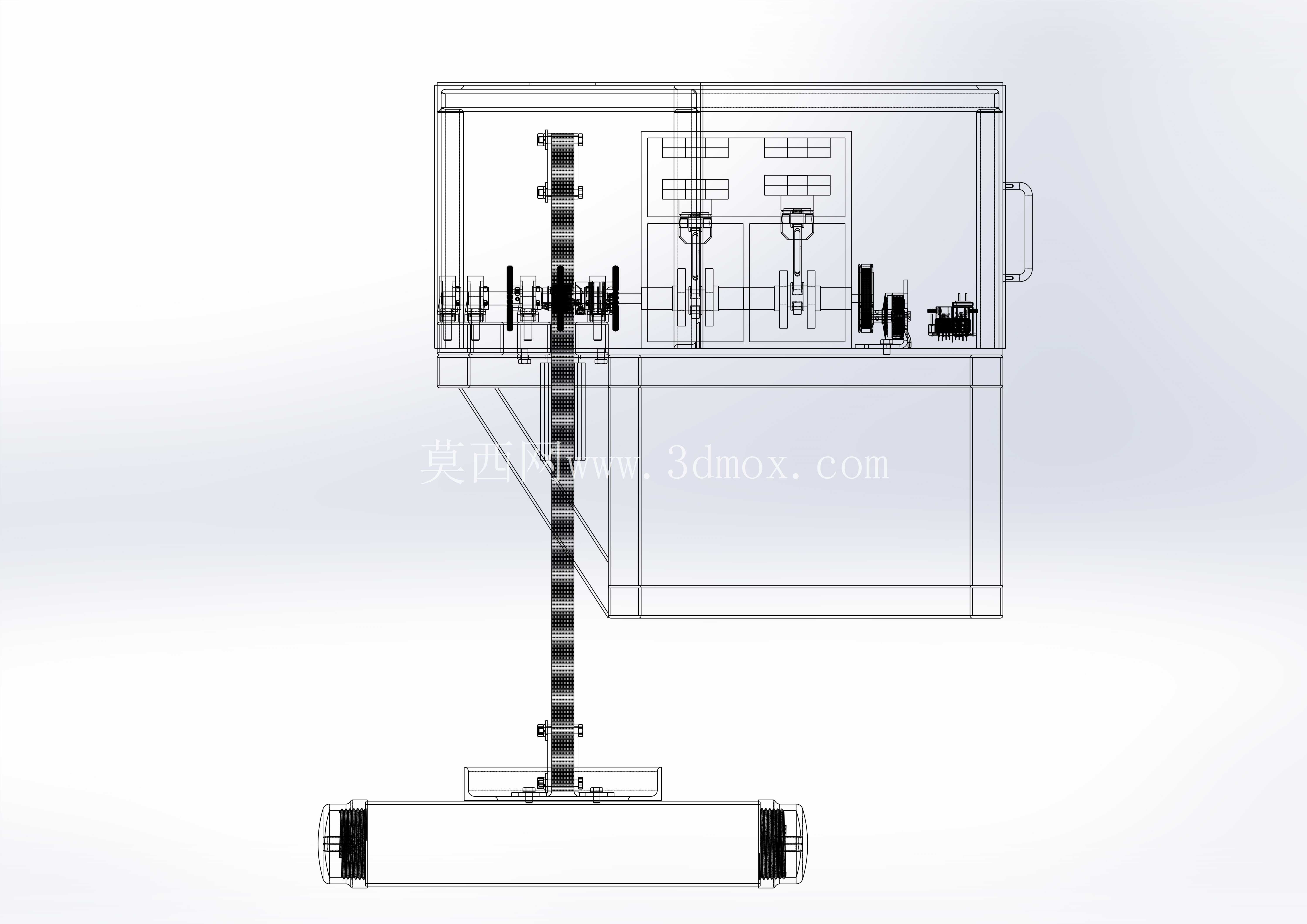

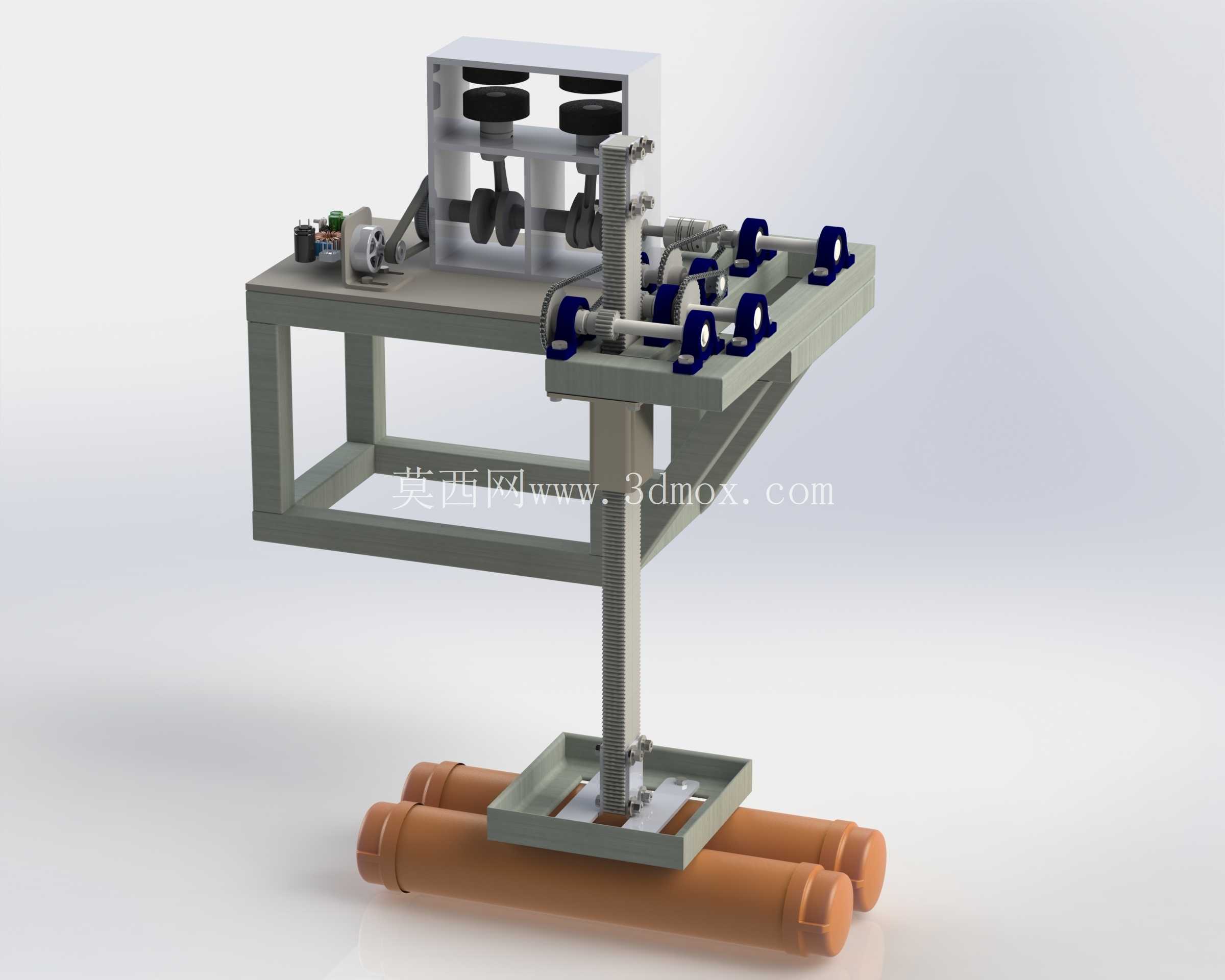

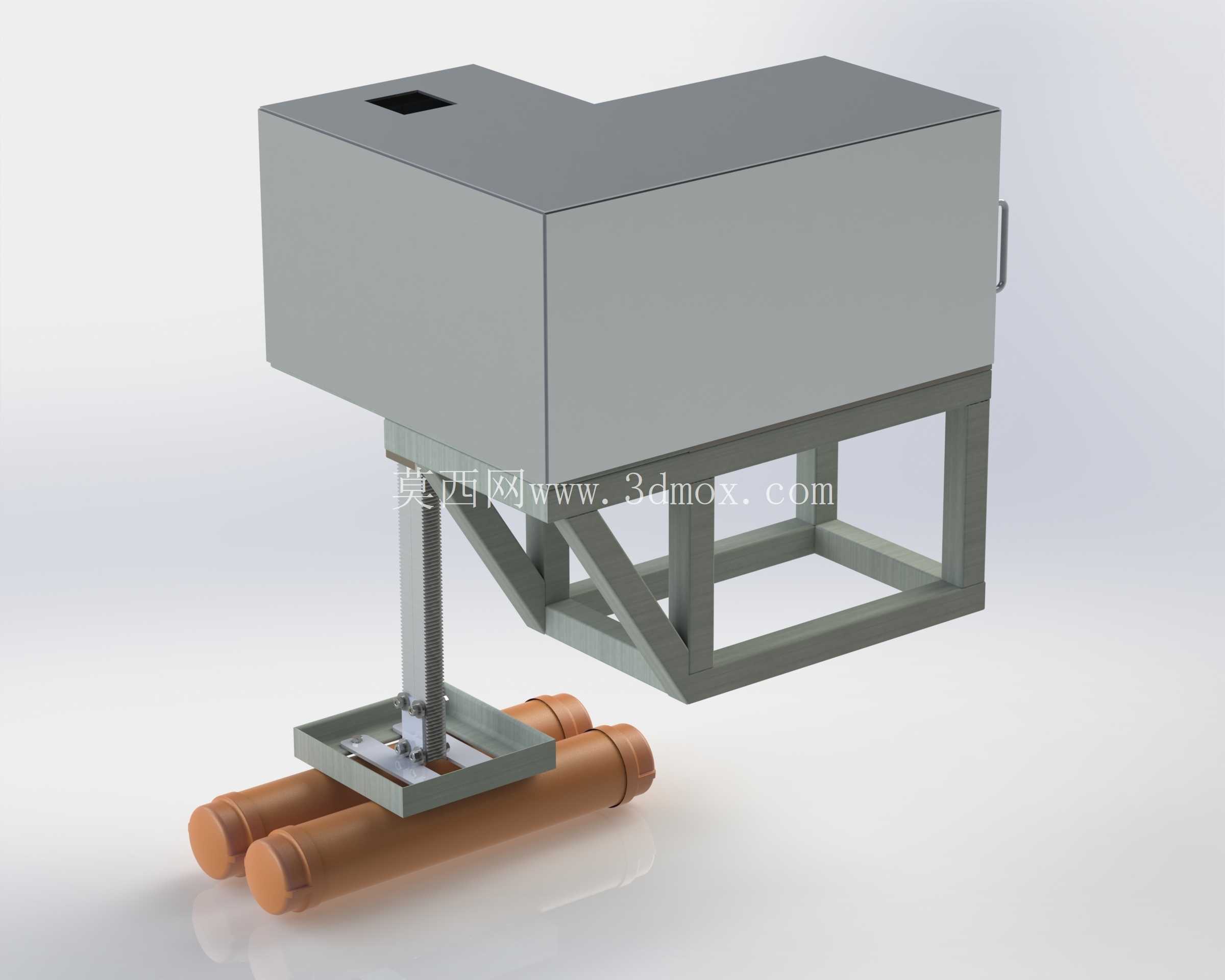

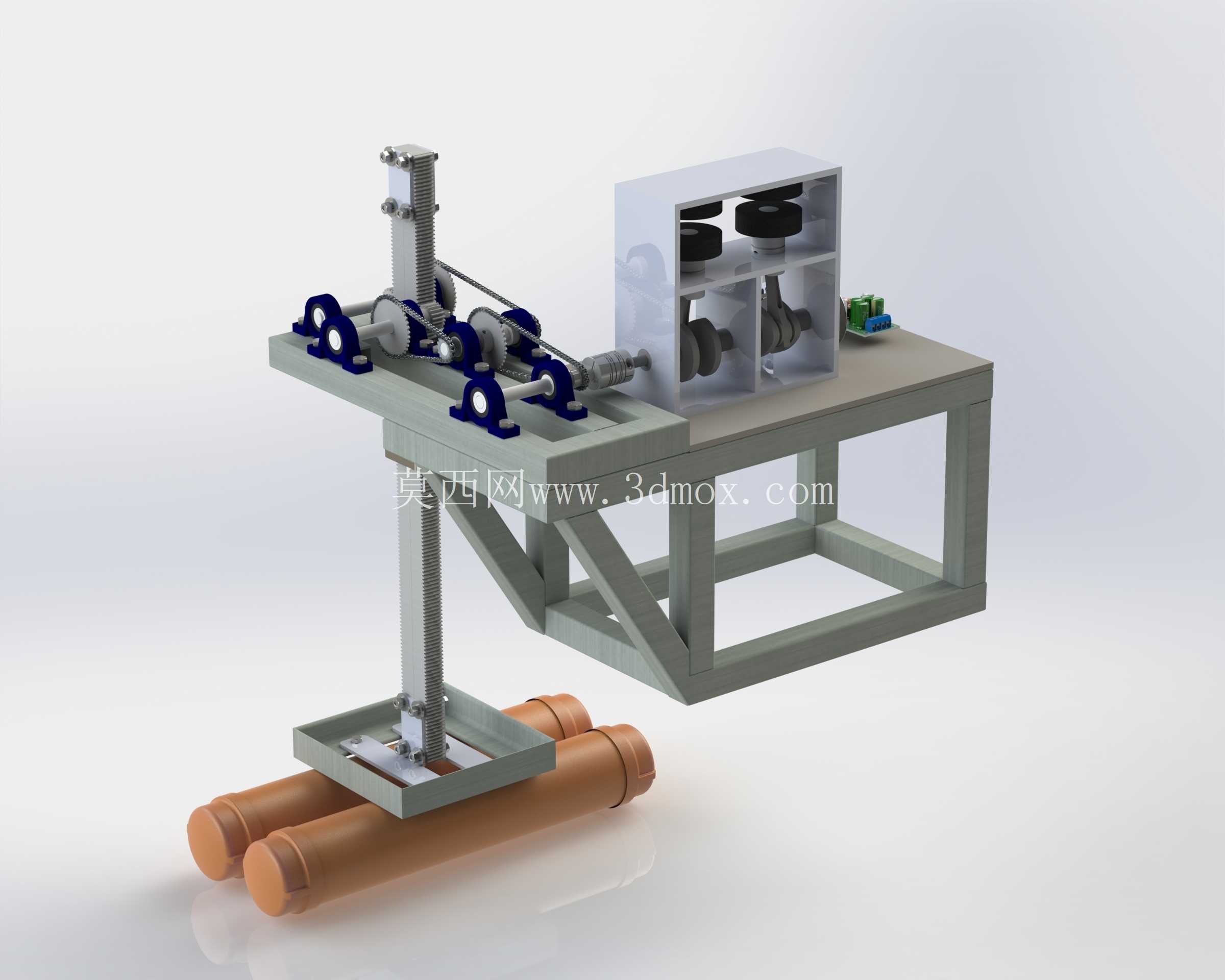

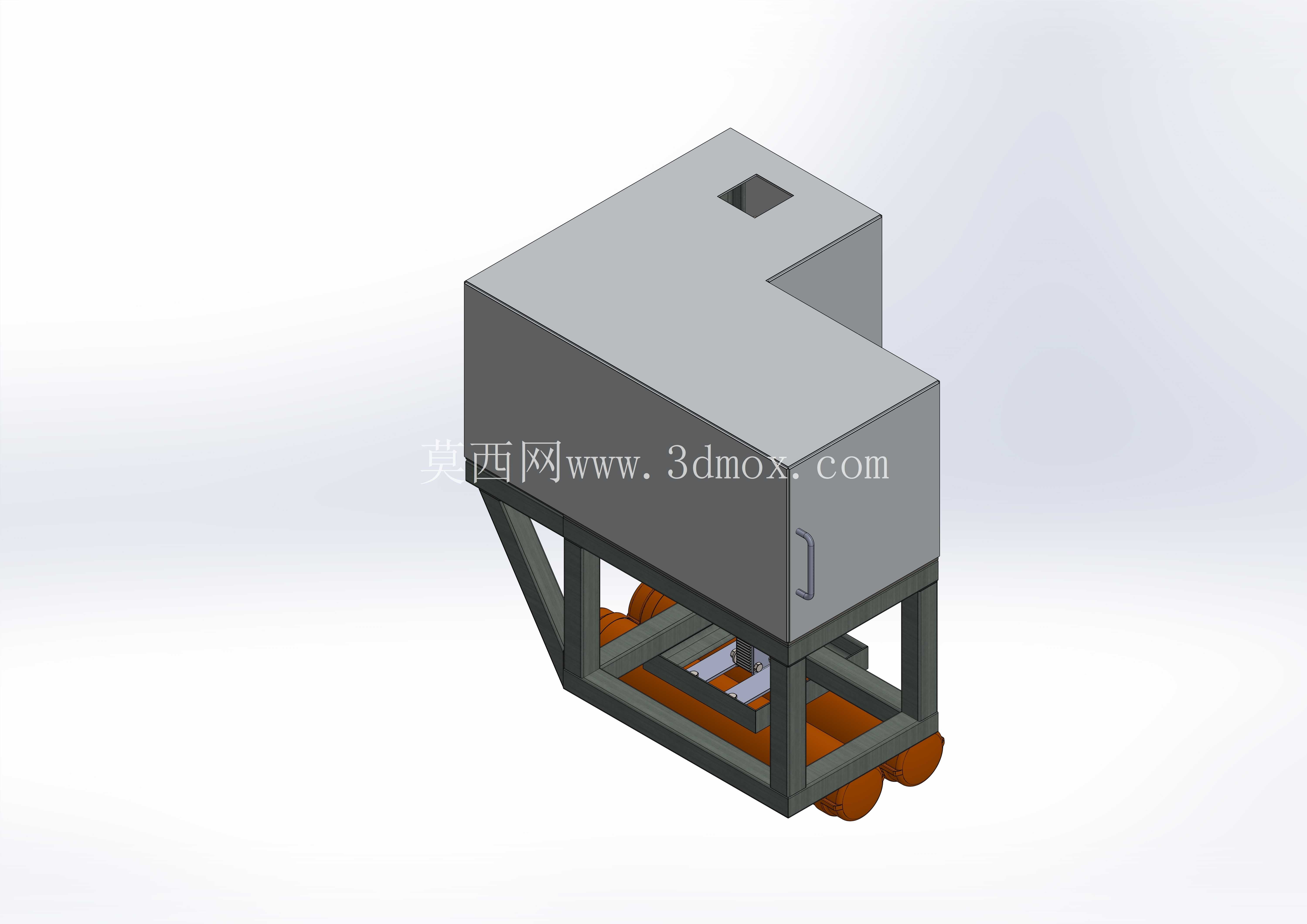

这套浮式波浪能转换装置，核心面向近岸浅海、离岸试验海域的小功率可再生能源供给场景，可作为海洋观测浮标、小型水下监测设备、近岸海岛辅助供电的独立电源单元，无需铺设长距离海底输电电缆，适配无电网覆盖的远海试验点位供电需求。从结构组成来看，整套装置分为水下浮体支撑段、能量传递立柱、上部能量转换舱三个核心模块，下部采用双圆柱浮筒作为浮力承载基础，浮筒采用平行排布形式，单根浮筒长度覆盖1.2-1.5米区间，双筒中心距控制在0.6米左右，浮筒上方通过方形安装平台固定导向立柱，立柱与平台之间加装直线滑动轴承，保证波浪起伏时立柱可沿垂直方向顺畅往复运动，避免卡滞问题。上部能量转换舱采用L型封闭式钣金壳体，壳体整体采用304不锈钢板材折弯焊接成型，壳体顶部预留检修口，侧面设置出线防水接头，内部预留直线运动转换旋转运动的机构安装空间、发电机安装位与整流电路模块安装腔，壳体底部通过三角加强筋焊接的方管框架与下部浮体平台连接，框架整体高度控制在0.8米左右，保证上部舱体始终处于高潮位以上，避免海浪直接拍打舱体造成进水风险。设计过程中优先考虑了海洋环境的耐腐蚀性要求，所有与海水接触的结构件均做钝化防腐处理，运动副位置加装防水密封圈，防止海盐颗粒进入滑动间隙造成磨损卡滞。能量捕获逻辑上，装置利用浮筒随波浪上下起伏的垂向运动，带动立柱做直线往复动作，通过舱体内部的棘轮换向机构将双向直线运动转换为单向旋转运动，进而驱动发电机转子转动输出电能，再通过内置整流稳压模块输出稳定电压，可直接为蓄电池组充电或直接给低功耗海洋监测设备供电。安装边界方面，整套装置无需打桩固定，依靠浮筒浮力漂浮于海面，通过三点式锚链与海底锚块连接即可固定作业位置，锚链长度根据作业海域平均潮差调整，预留足够的起伏余量，避免潮位变化时锚链拉扯造成结构变形。不同于大型离岸波浪能发电站的大功率设计，这套装置偏向小功率分布式供能场景，结构紧凑拆装方便，可通过小型作业船完成投放与回收，适配短期海洋科考项目的临时供电需求，也可作为海洋能相关专业教学演示、原理验证的试验载体。结构设计阶段重点优化了浮体的稳性，双浮筒的排布形式可有效降低横摇幅度，上部舱体重心尽量下移，提升高海况下的作业稳定性，避免侧翻风险；能量传递路径上尽量减少传动环节，降低机械损耗，提升波浪能到电能的转换效率，直线运动副采用自润滑材质轴套，减少后期维护频次，适配海洋环境下长期无人值守的作业要求。
