M.2NVME固态硬盘散热片结构设计

　　在消费级与工业级计算机硬件的散热配套设计中，M.2规格NVME协议固态硬盘的散热处理是容易被忽略却直接影响存储设备长期运行稳定性的关键环节。这类存储介质在持续高负载读写工况下，主控芯片与闪存颗粒的结温会快速攀升，一旦超过阈值就会触发主动降速机制，轻则导致数据传输速率腰斩，重则加速闪存颗粒老化、提升数据丢失风险，因此匹配对应安装空间的被动散热结构，是硬件结构设计中需要结合实际装机场景反复校核的部分。

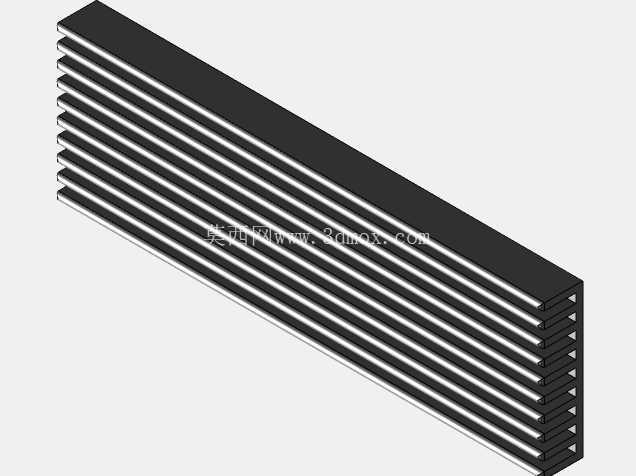

　　这款散热结构的外形尺寸严格控制在70x22x6的边界范围内，完全适配标准2280规格M.2固态硬盘的安装空间，不会与主板周边的内存插槽、显卡装甲、CPU散热塔等部件产生安装干涉，不管是紧凑型ITX机箱、标准ATX主板还是笔记本内置的M.2插槽位，都能顺利完成装配。整体采用平行鳍片的阵列式结构设计，鳍片沿固态硬盘长度方向排布，在有限的6mm高度空间内最大化拓展了散热接触面积，同时鳍片之间预留了均匀的通风间隙，能够借助机箱内部的风道气流带走鳍片表面蓄积的热量，不需要额外加装主动散热风扇，完全依靠被动热交换实现温度控制，不会产生额外的运行噪音，也不需要额外的供电接线，简化了装机的布线流程。

　　从设计思路来看，这款散热结构的基底部分做了平整化处理，能够与固态硬盘表面的主控、闪存颗粒形成充分的面接触，减少接触热阻，实际装配时只需要在接触位置涂抹薄层导热硅脂或者粘贴导热硅胶垫，就能将芯片工作产生的热量快速传导至整个散热鳍片阵列。鳍片的厚度与间距经过反复校核，既保证了整体结构的结构强度，不会因为轻微的外力挤压出现鳍片变形歪斜的问题，也不会因为鳍片过密导致风道阻力过大、热量淤积在鳍片间隙无法排出。散热结构的整体边缘做了钝化倒角处理，没有尖锐的毛刺棱角，装配过程中不会划伤主板PCB表面的线路，也不会割伤操作人员的手指，符合硬件配件的安全设计要求。

　　从实际应用场景来看，这款散热结构既可以用于台式机DIY装机场景，满足游戏玩家、内容创作者长时间高负载读写数据时的固态硬盘散热需求，比如大体积视频素材剪辑、大型游戏资源加载、大容量文件连续拷贝等工况下，能够将固态硬盘的工作温度控制在合理区间内，避免掉速问题出现；也可以用于工业控制计算机、嵌入式存储设备、服务器节点等工业场景，这类场景往往需要7*24小时不间断运行，对存储设备的长期稳定性要求更高，被动式散热结构没有活动部件，不存在风扇轴承磨损、积灰停转的故障风险，相比主动散热方案拥有更高的长期运行可靠性，能够适配工业场景下严苛的连续运行要求。

　　在安装边界的设计上，这款散热结构的固定位完全匹配标准M.2固态硬盘的安装孔位，不需要对主板或者硬盘本身做任何改装，既可以采用常见的橡胶卡扣、金属弹片固定方式，也可以配合高导热双面胶直接粘贴在硬盘表面，安装方式灵活，能够适配不同厂商生产的M.2 NVME固态硬盘，不会因为硬盘表面元件布局的微小差异出现无法安装的问题。整体结构采用一体化成型的设计思路，基底与鳍片之间没有拼接缝隙，避免了拼接结构带来的附加热阻，热量传导效率更高，同时一体化结构的抗振性能更好，在有一定振动的工业设备或者移动工作站场景下，也不会出现鳍片脱落、结构松动的问题。

　　很多结构设计人员在做M.2硬盘散热设计时，容易陷入盲目增加鳍片高度、扩大散热体积的误区，实际上大部分消费级主板的M.2插槽周边空间非常有限，过高的散热片会直接和显卡、CPU散热器产生干涉，反而无法正常安装，这款6mm的厚度设计充分考虑了绝大多数装机场景的空间余量，在有限的空间内做到了散热面积的最大化，平衡了散热性能与安装兼容性的矛盾。同时鳍片的排布方向顺着机箱内部常见的前进后出风道方向设计，气流可以顺着鳍片间隙顺畅流通，不需要额外调整风道走向就能获得不错的散热效果，对于没有做定制化风道设计的普通装机用户也非常友好。

　　从热传导的路径来看，硬盘芯片产生的热量首先通过导热介质传递到散热基底，再由基底均匀传导到每一片鳍片上，最后通过鳍片表面与流动空气的热交换将热量散发到机箱内部环境中，整个热路径的设计尽可能缩短了传导距离，没有多余的结构阻碍热量传递，在不增加额外成本和体积的前提下，实现了最优的散热效率。对于三维建模从业者来说，这类标准硬件配套结构的设计，核心不在于追求极致的散热参数，而在于在严格的尺寸边界约束下，平衡散热性能、安装兼容性、结构可靠性、装配便捷性等多维度的需求，任何一个维度的设计缺失，都会导致产品在实际使用中出现适配问题。
