三缸发动机核心动力组件结构设计

这套三缸动力核心组件的建模，完全围绕小排量乘用车动力舱的紧凑布局需求展开，区别于传统四缸机型的尺寸冗余，三缸结构先天的长度优势能给混动系统的电机、电控单元留出更多布置空间，目前在A0级燃油车、插混车型的增程器单元中应用占比逐年提升，建模时优先考虑了各运动部件的干涉边界与装配逻辑，没有做多余的工艺简化，完全匹配实际量产机型的配合公差要求。

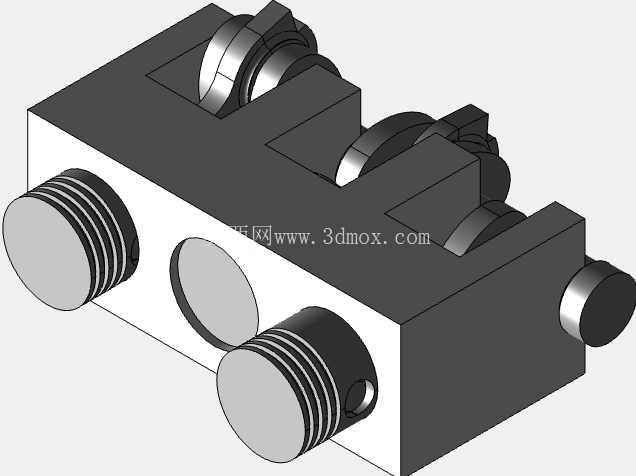

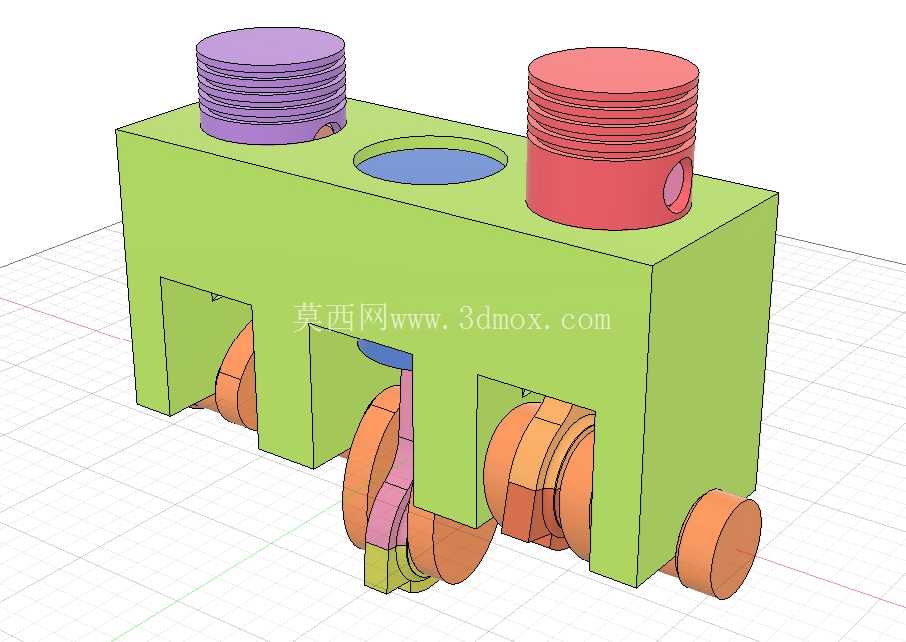

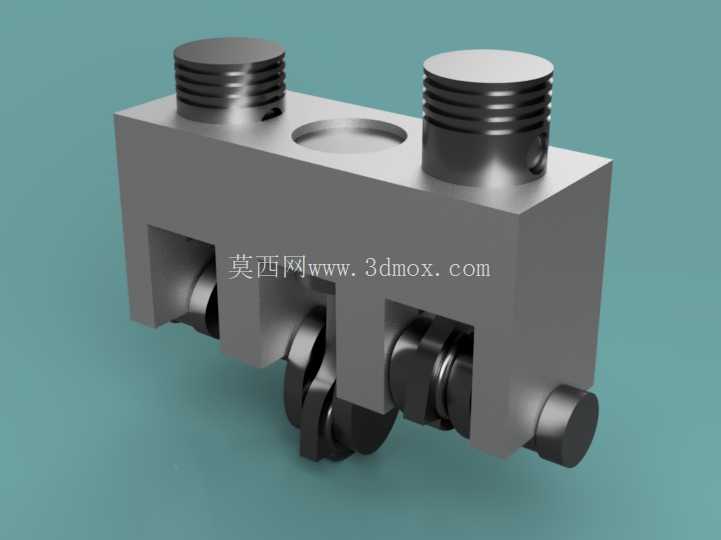

从结构组成来看，整套组件包含缸体主体、曲轴、活塞、活塞销、连杆五个核心部分，缸体采用分体式下曲轴箱支撑结构，顶面预留的两个缸头螺栓定位柱对应三缸机型的缸盖紧固点位，中间的凹腔是凸轮轴下置的避让空间，缸筒内壁的珩磨纹理在建模中做了细节还原，能直观体现活塞往复运动的摩擦面设计。曲轴采用全支撑曲拐布局，三个曲拐夹角呈120度均匀分布，平衡块的配重轮廓完全按照一阶往复惯性力平衡逻辑设计，能抵消三缸机先天的一阶力矩不平衡问题，曲轴输出端的法兰盘预留了飞轮连接螺栓孔位，输入端的轴颈匹配正时齿轮的安装尺寸，所有轴颈的圆角过渡都做了应力释放的结构处理，避免长期交变载荷下的疲劳断裂风险。

活塞部分采用平顶燃烧室设计，顶部的环槽对应气环、油环的安装位置，活塞销孔采用半浮式配合结构，销孔内侧的卡簧槽做了细节还原，活塞裙部的型线按照热膨胀变形量做了微弧设计，冷态装配时的椭圆轮廓能保证热机状态下裙部与缸筒的均匀贴合，避免敲缸异响。连杆采用锻钢斜切口结构，大头的定位齿槽在建模中做了清晰呈现，连杆小头的铜套安装位预留了润滑油道通孔，能将曲轴轴颈的压力机油引导至活塞销位置，实现往复运动副的持续润滑。

建模过程中严格遵循实际装配的尺寸链逻辑，活塞在上止点时顶面与缸体上平面的凸起高度控制在0.3-0.5mm区间，符合量产机型的压缩比设计要求，连杆大头与曲轴曲柄销的侧向间隙预留0.15-0.3mm的运动空间，避免高速运转时的侧磨问题，曲轴轴向窜动间隙通过止推片的安装槽位控制在0.1-0.2mm区间，所有运动部件的运动包络都做了干涉检查，曲轴旋转时平衡块不会与缸体下加强筋、连杆大头不会与缸筒下沿发生碰撞。

从安装边界来看，整套组件的轴向长度比同排量四缸机型缩短110mm左右，缸体两侧的安装支脚位置匹配前置前驱车型的横置动力悬置点位，进气侧、排气侧的附件安装面预留了水泵、机油泵、发电机的连接法兰，能直接适配现有小排量动力总成的外围附件系统，不需要额外做安装位的改型设计。这套模型可用于动力总成的结构教学、三缸机型的NVH优化仿真、混动系统动力舱的布局校核，所有配合面的尺寸参数都能直接导出用于工程图的绘制，减少前期方案设计的重复建模工作量。
