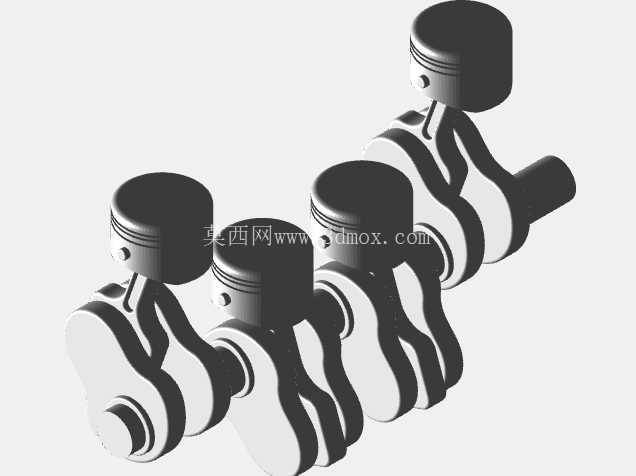

直列四缸内燃引擎曲柄活塞组结构展示

这套直列四缸内燃机核心运动组件的三维结构，完整还原了乘用车辆动力单元最核心的机械传动逻辑，所有部件的配合边界都按照量产机型的通用比例做了还原，没有做刻意的简化或者艺术化处理。从实际应用场景来看，这类结构是目前民用燃油乘用车里应用占比最高的动力构型，紧凑的直列布局让缸体、缸盖的铸造工艺难度更低，整机长度方向的尺寸更易控制，不管是前置前驱还是前置后驱的车型平台，都能在机舱内留出足够的散热、附属件安装空间，同时平衡了制造成本、运转平顺性与动力输出效率，是经过数十年市场验证的成熟动力结构。

从功能特性上看，这套组件覆盖了内燃机将化学能转化为机械能的全部核心运动环节：活塞在气缸内做上下往复直线运动，通过活塞销与连杆小头连接，连杆大头则抱合在曲轴的连杆轴颈上，将活塞的直线运动转化为曲轴的旋转扭矩输出；四缸按固定相位差交替做功，能抵消大部分一阶、二阶往复惯性力，让曲轴运转的平稳性大幅提升，不需要额外加装体积庞大的平衡轴结构，就能满足民用车辆对NVH性能的基础要求。模型里同步还原了曲轴的主轴颈、连杆轴颈的过渡圆角，活塞环槽的分层结构，连杆大头的剖分定位结构，这些细节都是实际结构设计里直接影响整机可靠性、运转寿命的关键部分，比如曲轴轴颈的过渡圆角如果设计过小，会在交变载荷下出现应力集中，长期运转容易产生疲劳裂纹；活塞环槽的宽度、深度如果与活塞环配合间隙不当，会出现窜油、漏气问题，直接影响缸压与动力输出。

在设计思路的还原上，这套结构完全遵循了内燃机设计的常规逻辑：首先确定缸径、行程的基础参数，以此确定活塞的直径、燃烧室相关的活塞顶部造型，再根据最大爆发压力计算连杆的杆身截面、大小头的轴承宽度，随后匹配曲轴的曲柄半径、平衡块的重量与分布角度，确保整套运动机构在额定转速下的动平衡精度满足要求。模型里的曲轴平衡块都做了与量产件一致的偏心造型，就是为了抵消连杆轴颈、连杆大头部分旋转时产生的离心力，降低主轴承的载荷，减少运转过程中的振动传递。从安装边界来看，四缸直列的布局让缸体的曲轴箱部分可以做成统一的龙门式或者平分式结构，主轴承盖沿曲轴轴线依次排布，安装时只需要按照规定扭矩依次拧紧主轴承盖螺栓，就能保证曲轴的转动间隙符合设计要求；连杆大头的剖分面采用平切口设计，对应常规排量的汽油机机型，安装时可以从气缸上端将活塞连杆组整体穿入气缸，再将连杆大头与曲轴连杆轴颈紧固，装配工艺性更好。

对于结构设计从业者来说，这套模型可以直观理解曲柄连杆机构的运动配合关系，在做相关附属件设计比如机油泵驱动、正时系统布置、油道设计的时候，能清晰掌握运动件的运行轨迹，避免出现运动干涉问题；对于三维建模学习者来说，这类包含多个运动配合件的装配体，能很好地练习自顶向下的建模思路，掌握不同部件之间的尺寸关联、配合间隙的预留逻辑，比如活塞与气缸壁之间的配合间隙、连杆大头与曲轴轴颈之间的轴承间隙、曲轴轴向窜动的间隙预留，这些都是实际工程设计中必须考虑的细节，不是单纯把外形画对就能满足设计要求。整个结构没有冗余的装饰性部件，所有造型都服务于功能实现，比如活塞裙部的型线设计，是为了适应热态下活塞的膨胀变形，避免冷态敲缸、热态拉缸；曲轴上的油道开孔，是为了将主轴承道的压力机油引导到连杆轴颈位置，给连杆轴承提供润滑与冷却，这些细节的还原，能让使用者更清晰地理解每个结构存在的工程意义，而不是只停留在外形认知的层面。
