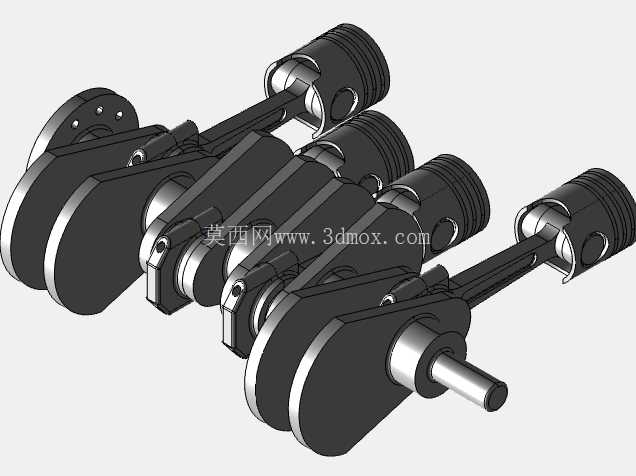

四缸发动机曲轴活塞联动总成结构

这套曲柄连杆结构是直列四缸内燃机的核心动力转换单元，日常在乘用车动力总成、小型工程机械动力源、固定式发电机组动力端都能见到同结构的量产应用，核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩，向外输出动力同时驱动配气机构、冷却水泵、机油泵等发动机附属附件运转。从结构设计逻辑来看，整套结构采用直列四缸等间距排布，四个曲柄销按照1-3-4-2的常见点火间隔角错开180度布置，能保证四个活塞的往复惯性力在曲轴旋转过程中实现一阶、二阶惯性力的自平衡，大幅降低发动机运转过程中的整机振动，不需要额外加装体积庞大的平衡轴机构就能满足乘用车怠速、常用转速区间的NVH控制要求。每个曲柄臂都集成了平衡重结构，平衡重的扇形轮廓是按照对应曲柄销、连杆大头、活塞组件的旋转质量与往复质量换算后设计的偏心质量块，能抵消曲轴高速旋转时产生的离心力矩，避免主轴颈承受额外的交变弯曲载荷，延长曲轴主轴承的使用寿命。活塞部分采用了常规的内燃机活塞结构，顶部的燃烧室凹坑轮廓可以匹配平顶气缸盖形成规则的燃烧室形状，保证油气混合过程中涡流形成符合燃烧开发要求，活塞裙部的型线设计考虑了热态膨胀后的配合间隙，冷态装配时裙部带有微小的椭圆度，热机后膨胀为正圆，既能避免冷启动敲缸，也能防止热态下活塞在气缸内卡滞。活塞销采用全浮式设计，常温下活塞销与连杆小头衬套、活塞销座孔都留有合理配合间隙，发动机运转到工作温度后，活塞销可以在销座和连杆小头内自由转动，让活塞销圆周方向磨损均匀，延长零件使用寿命。连杆部分采用了工字形截面的杆身设计，在保证足够的抗拉、抗压强度与抗弯刚度的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴旋转时需要平衡的往复惯性力，连杆大头采用剖分式结构，通过连杆螺栓把连杆盖与杆身紧固，剖分面采用平切口设计，匹配对应的定位结构保证装配时连杆盖与杆身的位置精度，避免大头孔失圆导致轴瓦异常磨损。曲轴的输出端设计有法兰结构，可以直接安装飞轮或者动力输出联轴器，前端轴颈预留了安装正时齿轮、皮带轮、扭转减振器的位置，能可靠传递驱动附属机构的扭矩，主轴颈与曲柄销之间的过渡圆角采用了大圆弧设计，能有效降低应力集中系数，避免曲轴在交变载荷长期作用下出现圆角位置的疲劳断裂。从安装边界来看，整套结构的轴向尺寸匹配常规直列四缸发动机的气缸体长度，曲轴的五个主轴颈位置对应气缸体上的主轴承座安装孔，装配时主轴颈的同轴度公差需要控制在0.02mm以内，保证曲轴转动灵活无卡滞；活塞装入气缸时，活塞环的开口位置需要按照要求错开，避免开口对齐导致气缸漏气、机油上窜；连杆大头与曲柄销装配时，需要按照规定扭矩拧紧连杆螺栓，保证轴瓦与曲柄销之间的配合间隙符合设计要求，形成稳定的润滑油膜。这套结构的设计过程中，需要反复核算不同转速下的惯性力平衡、曲轴的扭转振动特性、活塞的热变形量、连杆的疲劳强度，每一处尺寸公差的设定都直接影响发动机的运转可靠性、动力输出效率与使用寿命，比如活塞与气缸壁的配合间隙如果过大，会导致气缸压缩压力不足，动力下降，还会出现敲缸异响；间隙过小则会导致活塞热态卡缸，引发拉缸等严重故障。曲轴的动平衡精度需要达到G16级以上，才能保证发动机在最高额定转速下运转平稳，不会因为不平衡量过大导致主轴承异常磨损、整机振动超标。在实际的工程应用中，这套结构的三维数模可以直接用于教学演示、原理验证，也可以作为新动力总成开发时的参考基准，帮助结构工程师快速完成曲柄连杆机构的方案布局，校核各运动部件之间的运动间隙，避免活塞在上止点时与气门、气缸盖发生运动干涉，同时也能用于有限元分析的前处理，对曲轴、连杆等关键受力零件进行强度、刚度仿真，提前识别结构设计中的薄弱点，减少物理样机的试制次数，缩短产品开发周期。
