适配TO-220/247封装的C型电子散热器

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1204743
  • 适配TO-220/247封装的C型电子散热器
  • 适配TO-220/247封装的C型电子散热器
  • 适配TO-220/247封装的C型电子散热器
  • 适配TO-220/247封装的C型电子散热器

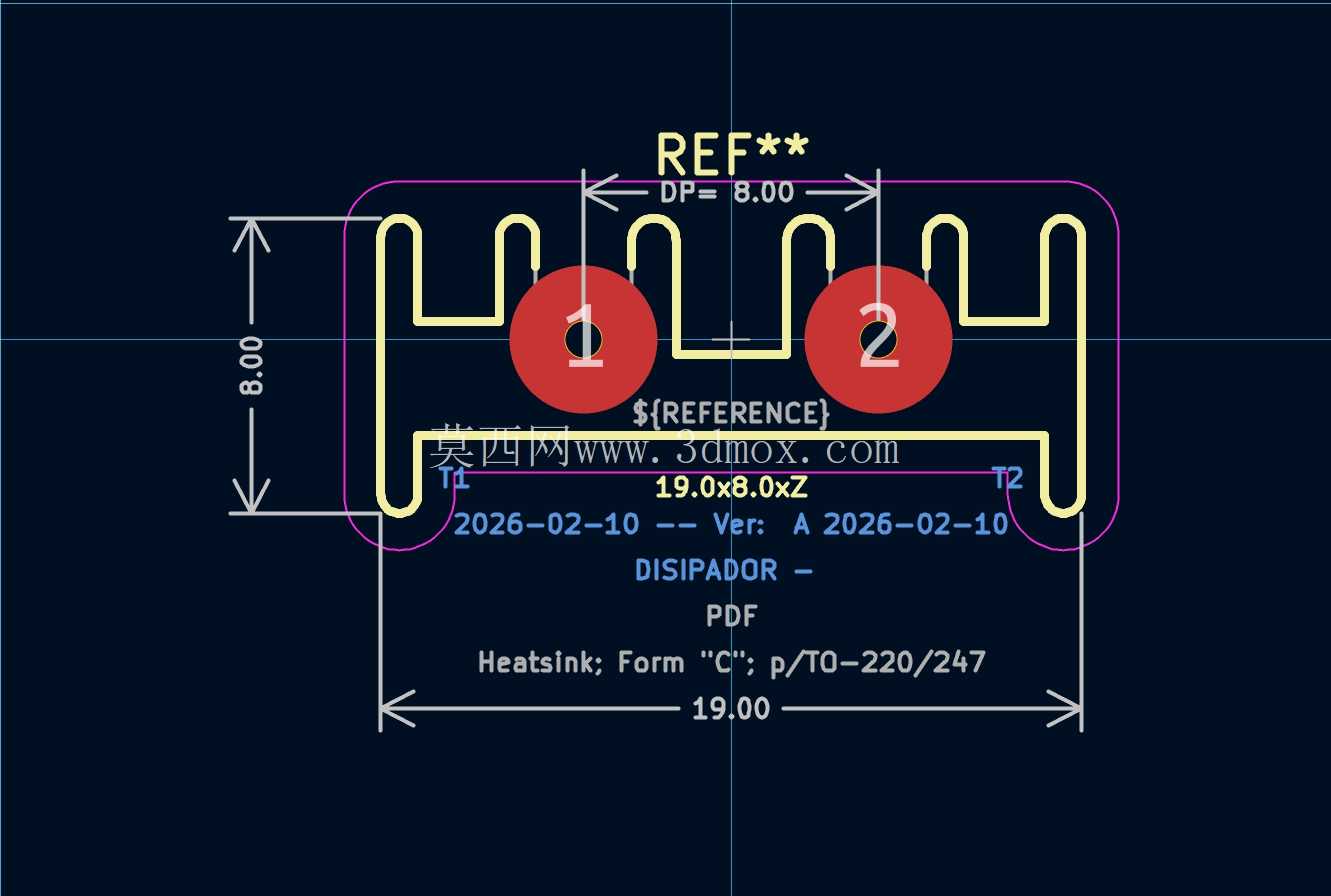

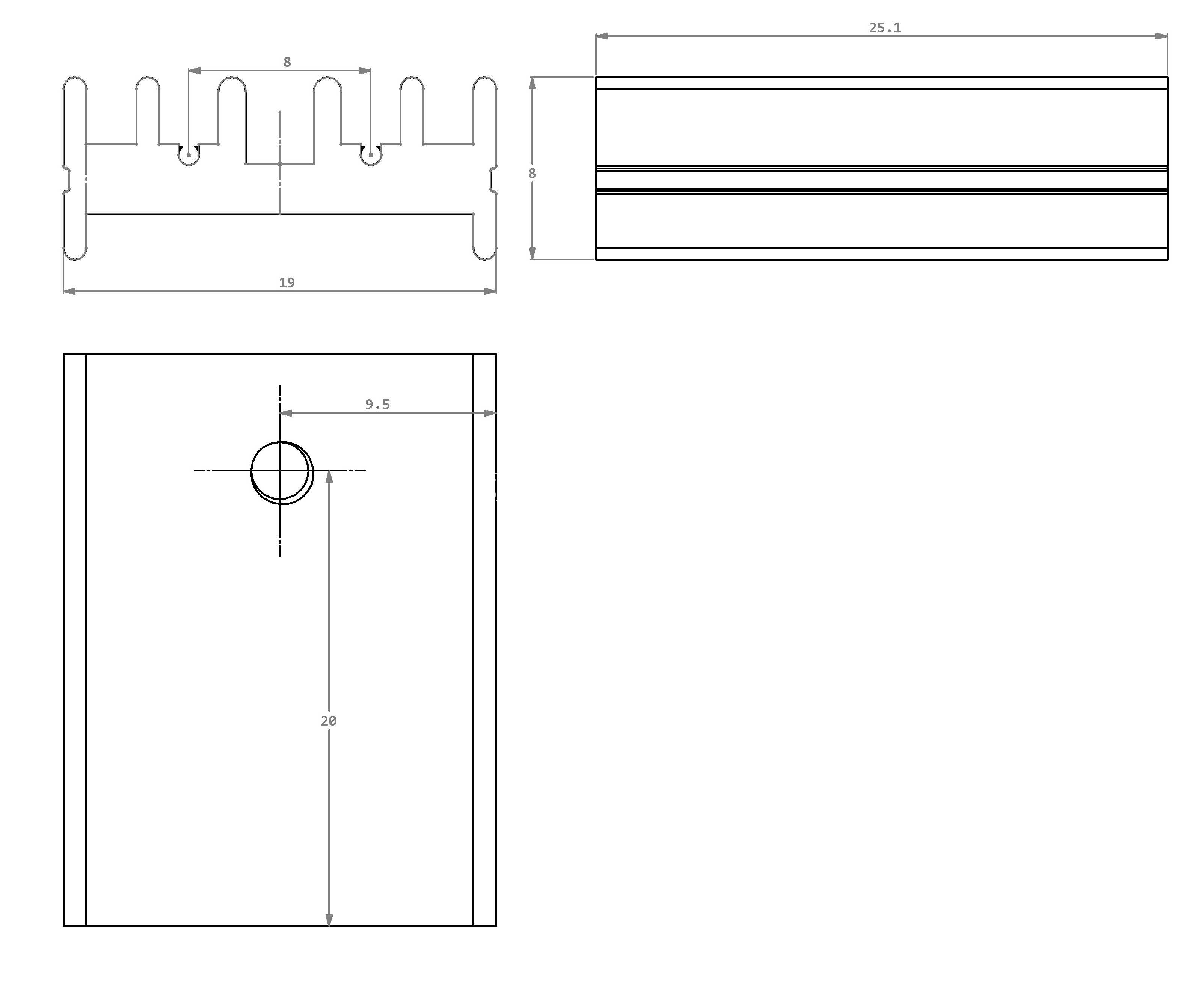

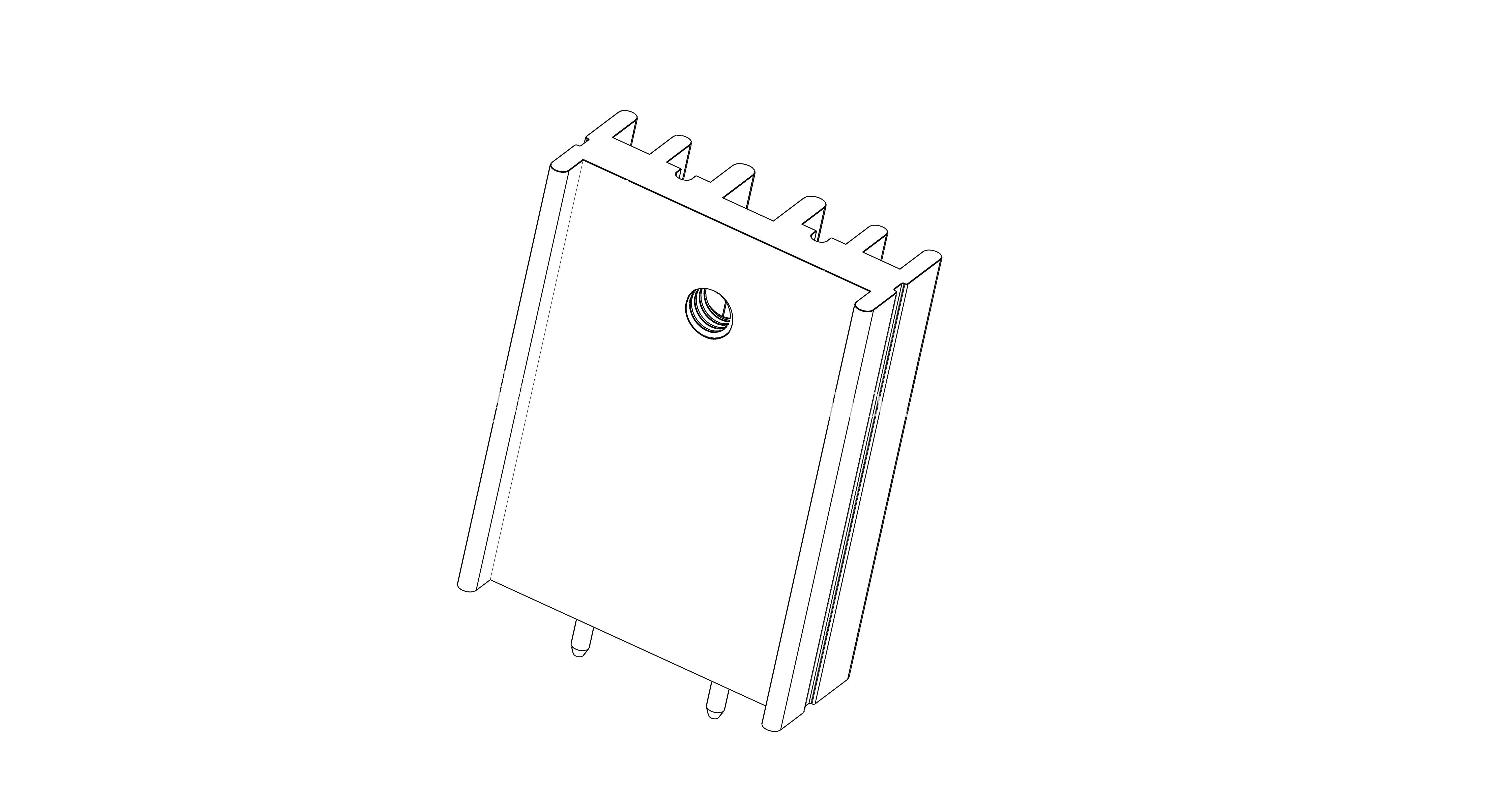

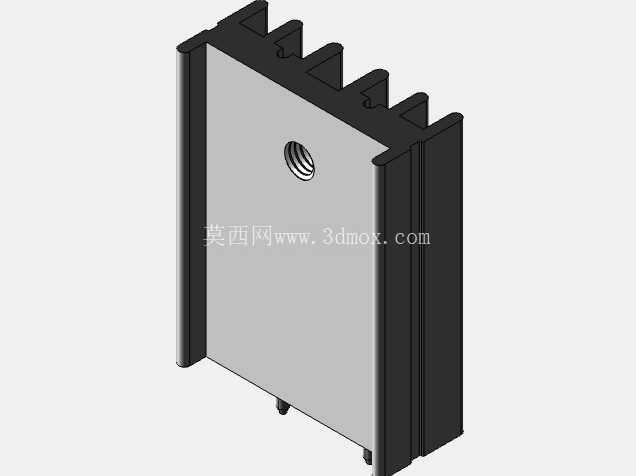

在汽车电控单元、车载功率变换器、车身控制模块这类需要搭载功率半导体器件的硬件设计场景中,功率器件工作时产生的结热如果不能及时导出,会直接导致器件工作阈值漂移、载流能力下降,严重时甚至触发过热保护造成车载功能失效,而适配标准封装的小型散热器就是解决这类局部散热需求的核心结构件。这款C型散热器针对TO-220与TO-247两种通用直插功率封装设计,整体采用冲压成型工艺加工,主体外形尺寸控制在19×8×25mm的紧凑边界内,不会占用PCB板上过多的布设空间,能够适配车载控制器内部局促的安装环境。从结构设计逻辑来看,这款散热器采用单侧鳍片延伸的C型布局,安装基面保持平整光洁,能够与功率器件的塑封背面或金属散热面充分贴合,减少接触热阻;鳍片部分采用等距排布的直齿结构,齿间距设置为8mm,既保证了足够的散热表面积,又不会因为齿距过密导致冲压成型难度提升、边角毛刺难以处理,同时在自然对流场景下,这种齿距能够让冷热空气形成顺畅的流通通道,不会出现气流滞止的死区。散热器上预留的定位孔与引脚避让结构,完全匹配TO-220与TO-247封装的安装孔位与引脚伸出位置,安装时不需要额外对PCB或器件进行二次加工,直接通过标准螺丝或者卡扣就能完成器件与散热器的固定,引脚伸出位置的间隙经过精确核算,既不会与器件引脚发生干涉造成短路风险,又能让散热器基面尽可能覆盖器件的核心发热区域,最大化热传导效率。在实际选型应用中,这类小型散热器主要针对小功率到中功率的MOS管、三端稳压器、快恢复二极管等器件,在车载12V/24V供电系统的电源转换回路、车灯驱动回路、电机驱动回路中都有广泛的应用场景,相比铝挤型散热器,冲压成型的C型散热器加工效率更高、材料利用率更好,批量生产时的成本控制优势明显,同时结构强度足够,能够承受车载环境下的振动与冲击,不会出现鳍片变形、安装松脱的问题。设计这类散热器时,需要重点平衡散热能力与安装空间的矛盾:如果鳍片高度过高,虽然散热面积有所提升,但会增加整体高度尺寸,无法适配薄型化的控制器壳体;如果鳍片厚度过薄,冲压时容易出现翘曲,导致基面平面度不达标,安装后接触热阻大幅上升;如果基面厚度不足,螺丝锁附时容易发生形变,同样会影响贴合效果。这款散热器的基面厚度设置为4mm,既保证了锁附时的结构刚性,又能让热量快速从器件接触位置扩散到整个鳍片根部,配合1mm的鳍片厚度,在结构强度与散热效率之间找到了合适的平衡点。在三维建模过程中,需要重点关注安装孔的位置公差、鳍片的排布角度、引脚避让槽的尺寸边界,确保模型导入PCB设计软件后能够与器件封装、板上其他元器件完成干涉检查,避免实际打样组装时出现位置冲突;同时建模时需要还原冲压工艺的圆角特征,不能出现尖锐的直角结构,否则会与实际加工出来的零件存在尺寸偏差,影响结构验证的准确性。对于车载电子的结构设计人员来说,这类标准封装适配的散热器属于常用选型件,精准的三维模型能够直接调入装配体完成空间布局校验,不需要反复测量实物尺寸调整安装位置,能够大幅缩短硬件开发阶段的结构验证周期,减少打样迭代的次数。
