带分隔器与引脚的三相25x17变压器结构

这款三相变压器结构，主要面向工业控制板卡、车载电控单元、小功率配电模块的供电转换场景，在三相低压供电回路中承担电压变换、电气隔离的核心作用，适配多引脚直插安装的PCB布局需求，可直接嵌入紧凑型电控设备内部完成电源转换环节的搭建。从实际使用场景来看，这类小尺寸三相变压器常应用在空间受限的工业驱动器、车载充电机控制回路、分布式小型配电终端中，相比传统分立式单相变压器组合，集成式三相结构能大幅缩减占用的PCB安装面积，同时保证三相磁路的对称性，降低三相输出电压的不平衡度，避免因磁路偏差带来的供电纹波超标问题。

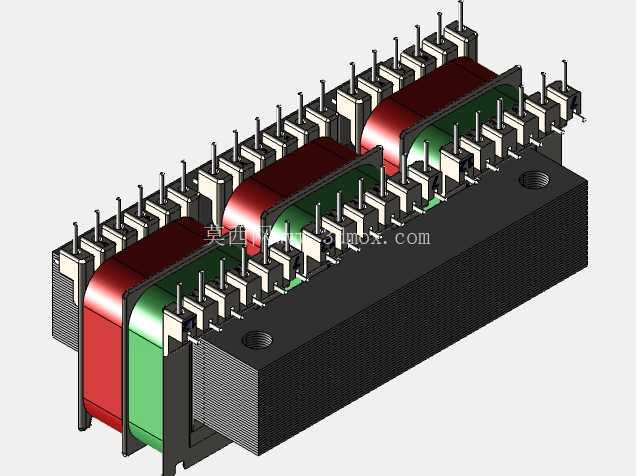

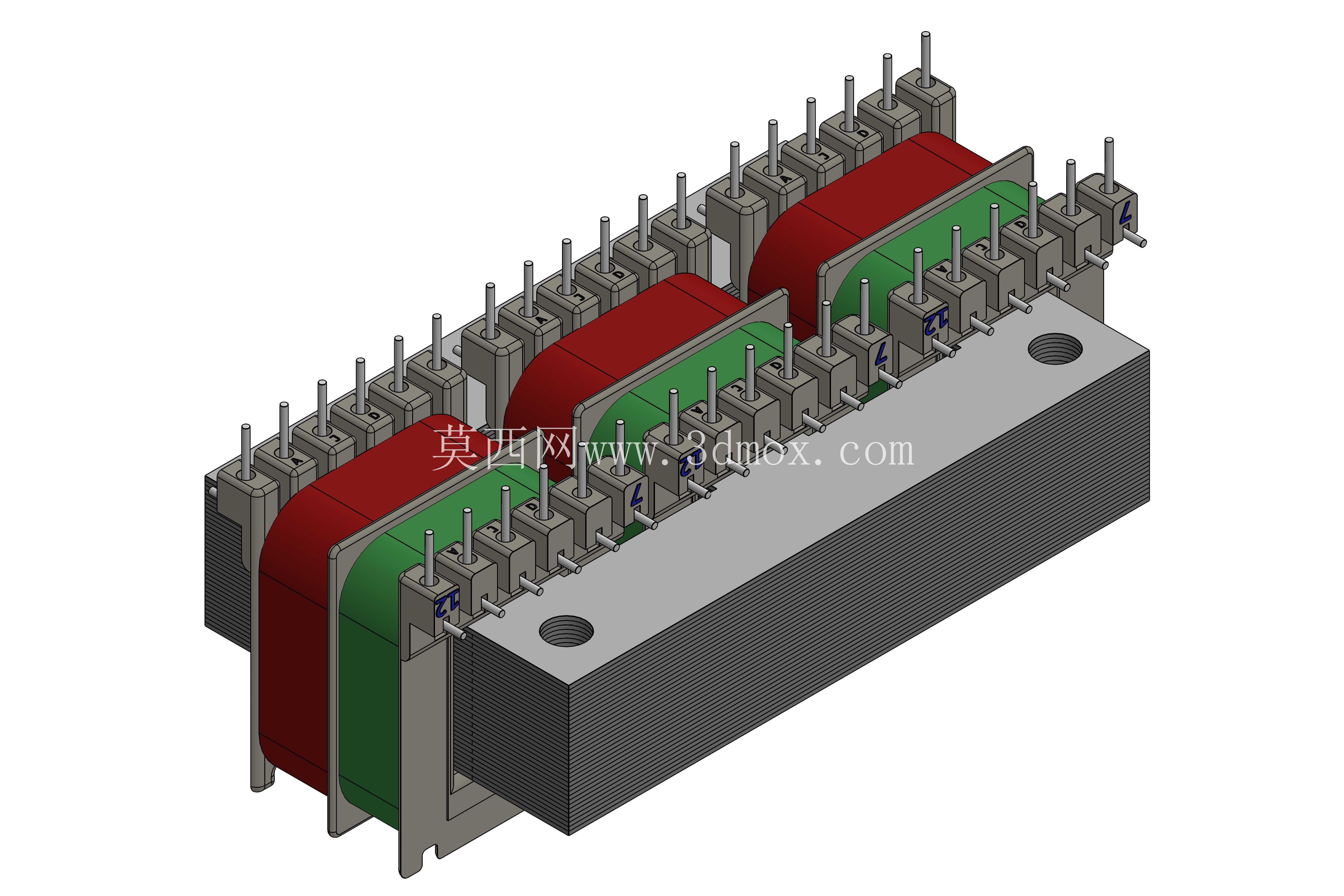

设计过程中首先围绕安装边界做了核心约束，整体安装基准面为底部的金属安装座，座体上预留两个对称的安装定位孔，可通过螺栓直接固定在设备壳体或者PCB的预留安装位上，安装座上方的铁芯采用叠片式结构，叠片方向垂直于安装基准面，能有效降低铁芯工作时的涡流损耗，三个独立绕组沿铁芯长度方向等距排布，每个绕组之间设置绝缘分隔器，分隔器采用耐高温绝缘材质，既可以隔离相邻绕组避免相间绝缘击穿，也能对绕组起到轴向限位作用，防止设备在振动工况下绕组出现移位、引脚受力变形的问题。

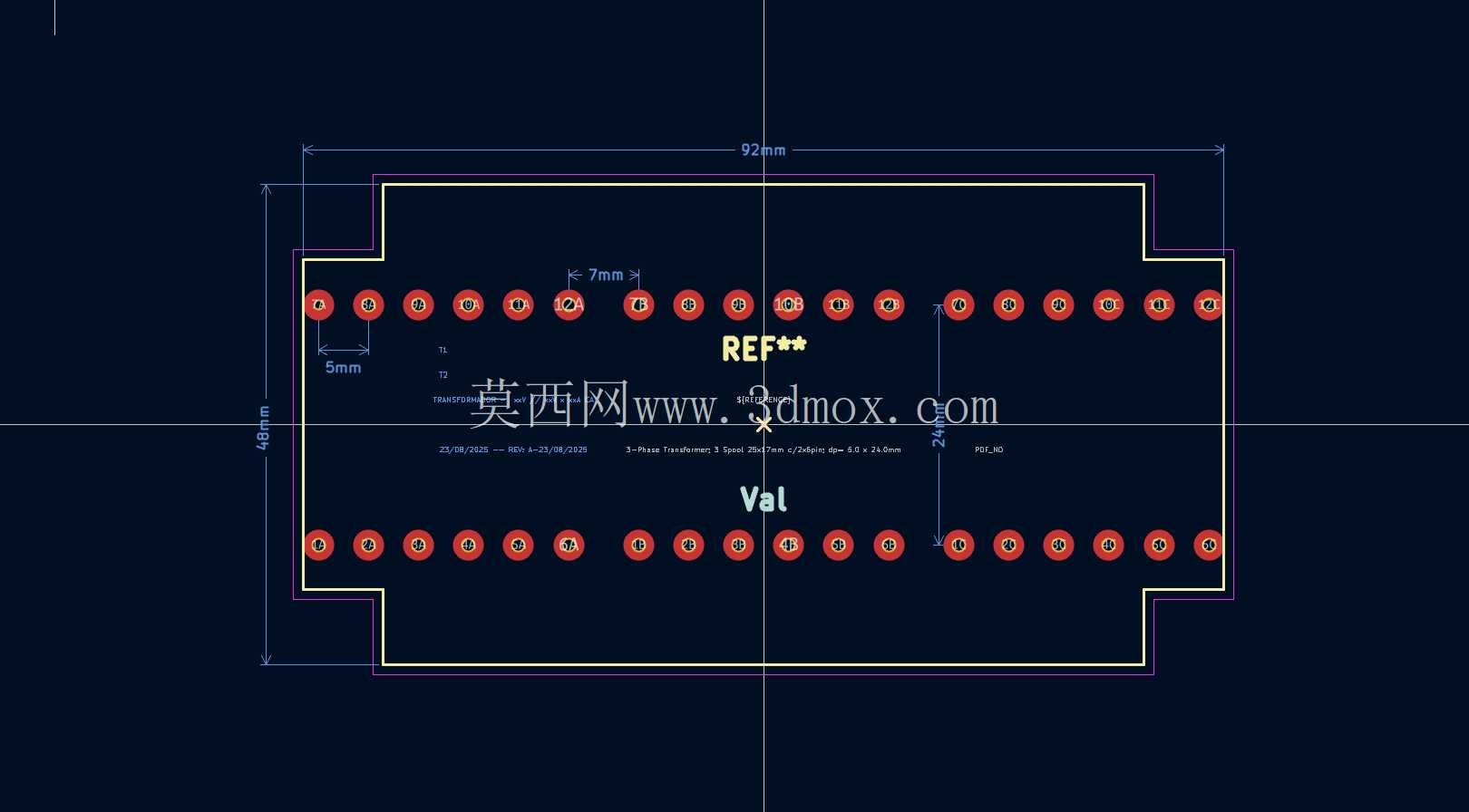

引脚部分采用直插式排布，沿绕组两侧的绝缘基座等距伸出，引脚间距统一匹配标准PCB焊盘间距，不需要额外做转接设计就能直接完成波峰焊或者回流焊装配，每个引脚与绕组的连接点都做了绝缘包覆处理，避免焊接过程中热量传导到绕组内部造成绝缘层损伤。绕组部分采用分层绕制结构，内层为初级绕组，外层为次级绕组，绕组与铁芯之间、初/次级绕组之间都设置了绝缘衬层，满足低压电气设备的绝缘耐压要求，绕组外侧的绝缘骨架同时承担引脚固定、绕组限位、相间隔离的多重作用，减少了额外的结构零件数量，降低整体装配复杂度。

从安装适配性来看，整体外形的长宽高尺寸适配紧凑型电控舱的内部空间，安装座的厚度经过校核，既能保证铁芯固定的结构强度，也不会过多占用垂直方向的安装空间，两侧引脚的伸出长度经过优化，既可以满足PCB焊接的吃锡深度要求，也不会因为引脚过长导致焊接后出现引脚歪斜、应力集中的问题。分隔器的结构设计采用卡槽式安装，直接卡在绝缘骨架的预留卡槽内，不需要额外粘接或者紧固件固定，装配时可以直接沿卡槽推入到位，提升生产装配的效率，同时分隔器的高度略高于绕组顶部，能在绕组上方形成绝缘防护间隙，避免上方的结构件或者线束直接接触绕组造成绝缘破损。

在实际选型适配时，这款结构可以直接匹配小功率三相供电的电压转换需求，磁路的对称设计能保证三相负载不平衡时的输出电压稳定性，引脚的排布方式兼容常规多引脚元件的PCB布局规则，不需要对原有PCB布局做大幅修改就能完成替换安装。铁芯叠片的紧固结构采用两侧的金属夹件，夹件与底部安装座连为一体，能保证叠片之间的压紧力均匀，避免长期工作后叠片松动产生电磁噪音，夹件与铁芯之间设置绝缘垫片，防止夹件形成闭合磁路造成额外的涡流损耗。整体结构没有冗余的设计元素，每个结构特征都对应实际装配、使用中的具体需求，从安装固定、绝缘防护、引脚连接到磁路优化都做了针对性的结构处理，能满足工业级、车载级场景下的振动、温度、绝缘性能要求，适合作为标准元件结构嵌入各类需要三相低压供电转换的设备中。
