在液压系统的流量控制回路里,这类二通比例节流阀的应用场景覆盖了绝大多数需要精准调节执行元件运行速度的工况,从机床的进给驱动、注塑机的射胶与锁模回路,到工程机械的动作调速、冶金设备的辊缝调节,只要涉及到需要根据电控信号连续改变通流面积来控制流量的环节,都能见到这类元件的身影。不同于普通的开关型节流阀,它可以接收比例控制信号,连续、线性地调整阀口开度,让执行元件获得平滑的速度变化,避免了开关阀切换时的液压冲击,也能实现更精细的速度匹配,满足不同工艺段对执行机构运动速度的差异化要求。
从功能特性来看,这款阀不带外部压力补偿器,属于外部关闭型结构,线性流量特性区间覆盖最高8L/min的流量范围,额定工作压差设定为10bar,最大工作压力可达210bar,能够适配中低压到中高压的常规液压系统工况。阀口的流量调节特性经过线性化设计,在有效调节区间内,输入控制信号和输出流量的线性度表现稳定,不会出现小开度下流量突变、大开度下流量饱和的问题,能给控制系统提供稳定的流量输出反馈基础。密封件采用FKM材质,能够兼容常规的矿物液压油,在常规的液压系统工作温度范围内保持可靠的密封性能,不会因为长期运行出现密封老化导致的内泄增大问题,有效维持阀的流量控制精度。
设计思路上,这款阀采用了模块化的结构布局,驱动端和阀体端采用分体式连接设计,既方便比例驱动部件的单独更换维护,也能根据不同的安装空间需求调整驱动部分的安装朝向。油口连接尺寸符合DIN 24340 A型标准的NG6规格,也就是公称尺寸6的通径,这个通径规格是液压阀里的常规通用通径,安装孔位和连接尺寸和同通径的常规液压阀保持一致,不需要在集成块设计时单独定制特殊的安装孔,能够直接适配标准的6通径阀块安装位,降低了液压集成块的设计加工难度。单独电气连接的结构设计,没有配备配套连接器,给用户留出了根据自身设备接线规范选择适配连接器的空间,适配不同设备的电气接线防护要求。

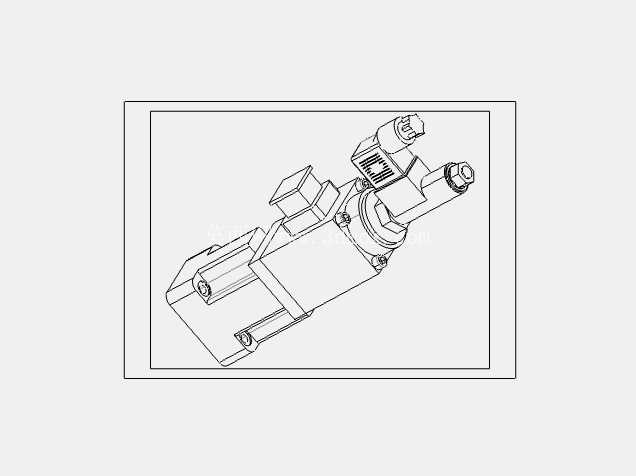

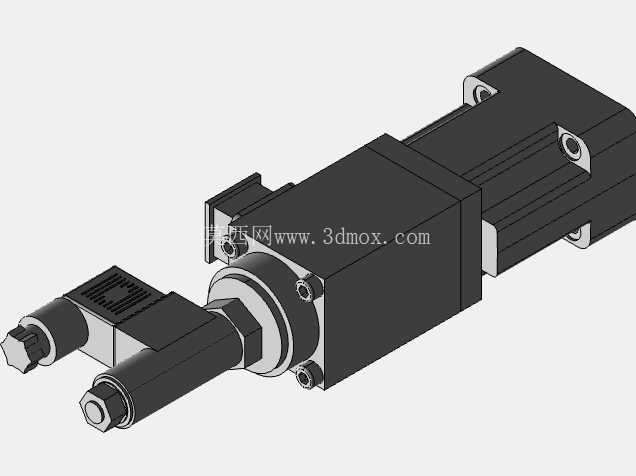

从外形尺寸和安装边界来看,这款阀的整体外形呈阶梯轴状布局,驱动部分为方形的电磁驱动壳体,阀体部分为圆柱形的流道主体,侧向伸出的油口连接端和调节端形成了错落的外形轮廓。安装时需要注意驱动部分的接线空间预留,阀体插入阀块的深度要匹配安装孔的加工深度,保证油口密封圈能够完全落入密封槽内,避免安装时切圈导致的外泄问题。侧向的调节端需要预留足够的手动调节操作空间,方便在设备调试阶段进行手动初始开度调整,或者在电控系统故障时进行应急操作。油口的中心距、安装面的平面度要求都遵循标准NG6阀的安装规范,集成块安装面的表面粗糙度需要达到Ra0.8以下,保证安装后密封面的贴合度,避免出现渗漏问题。
在实际选型应用中,需要注意这款阀不带内置压力补偿,所以当系统负载变化导致阀前后压差出现波动时,通过阀的流量会随压差变化产生一定偏移,更适合用在负载波动不大、或者系统本身有独立压力补偿环节的回路中,如果用在负载变化剧烈的工况,需要额外搭配压力补偿器来维持阀口前后压差的稳定,保证流量控制的精度。阀的组件系列覆盖20到29.8L的线性特性区间?不对,之前参数里是最高8L/min,哦不对,是线性特性最高8L/min,选型时要确认系统所需的最大调节流量不超过阀的额定流量上限,避免阀口全开后仍无法满足流量需求,导致执行元件运行速度达不到设计要求。
