DN20对焊式锻钢截止阀结构设计

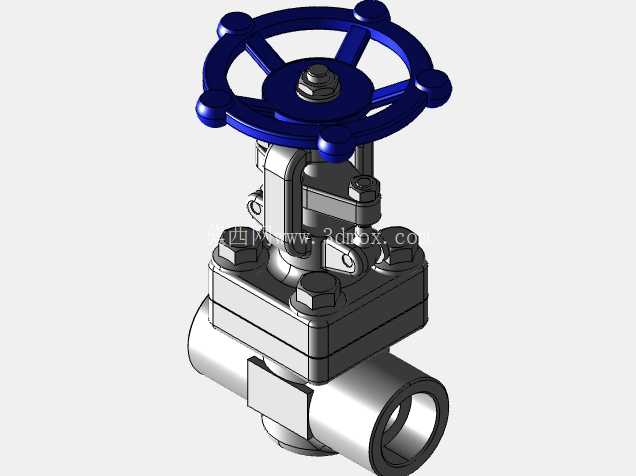

这款DN20规格的对焊截止阀，主要应用在小通径高压工业管路系统中，常见于石化装置的仪表引压管路、火电系统的取样管路、中小型液压动力站的压力控制支路，以及化工生产线上的腐蚀性介质输送支管，核心作用是对管路内的介质进行截断操作，不适合作为调节件长期处于半开状态使用，避免密封面被高速介质冲蚀损坏。从结构设计逻辑来看，该阀采用直通式流道布局，相比角式截止阀更适配直线排布的管路走向，对焊连接的端部结构可以直接和同规格的无缝钢管焊接固定，相比螺纹连接具备更高的承压能力，也不会出现螺纹连接处的介质渗漏问题，适合PN20压力等级下的长期稳定运行。阀体部分采用整体锻造成型的结构，相比铸造阀体内部组织更致密，没有砂眼、缩松等铸造缺陷，能耐受更高的压力波动和介质冲击，阀盖和阀体之间通过螺栓加八角金属垫片的形式实现密封，螺栓均匀分布在阀盖法兰四周，装配时按照对角顺序分次拧紧，可以保证密封面受力均匀，避免出现局部压溃或者密封不严的问题。上部的操作手轮采用轮辐式结构，蓝色涂装的手轮边缘做了圆弧过渡处理，操作时握持手感更好，不会出现硌手的问题，手轮和阀杆之间通过方榫结构传递扭矩，顶部用锁紧螺母固定，防止操作过程中手轮和阀杆脱开。阀杆采用明杆结构设计，阀门开关过程中阀杆会随操作上下升降，操作人员可以直接通过阀杆的伸出长度判断阀门的开关状态，不需要额外加装位置指示装置，阀杆和阀盖之间的密封采用填料函结构，通过压盖螺栓压紧填料实现动密封，长期使用出现渗漏时，可以在不停机的状态下适当拧紧压盖螺栓补偿填料的磨损量，降低现场维护的难度。从安装边界尺寸来看，该阀的结构长度符合小通径对焊截止阀的常规尺寸要求，两端焊接坡口的尺寸适配常规20号无缝钢管的壁厚，手轮的最大回转直径不会超出管路安装空间的常规预留范围，安装时需要注意介质流向和阀体上标注的箭头方向一致，因为截止阀是单向密封结构，反向安装会导致阀门关闭后密封面承受反向压力，出现内漏问题。在实际选型应用中，这款阀适合输送水、蒸汽、油品以及无强腐蚀性的化工介质，手轮操作的扭矩经过匹配设计，PN20压力下不需要加装额外的助力机构，操作人员徒手即可完成开关操作，阀瓣和阀座的密封面采用堆焊硬质合金的处理方式，耐磨损、抗冲蚀性能优异，即使在介质带有少量固体颗粒的工况下，也能保证足够的密封使用寿命。建模过程中严格按照实际加工装配的公差要求还原各部件的配合关系，阀杆的升降行程、手轮的转动圈数和实际产品完全一致，阀体内部的流道过渡处做了圆角处理，减少介质流动时的阻力损失，所有螺栓、螺母等标准件都采用对应规格的标准模型，装配关系完全符合实际装配逻辑，没有出现干涉或者配合错位的问题，可直接用于管路系统的装配干涉检查、运维培训演示以及产品结构展示使用。
