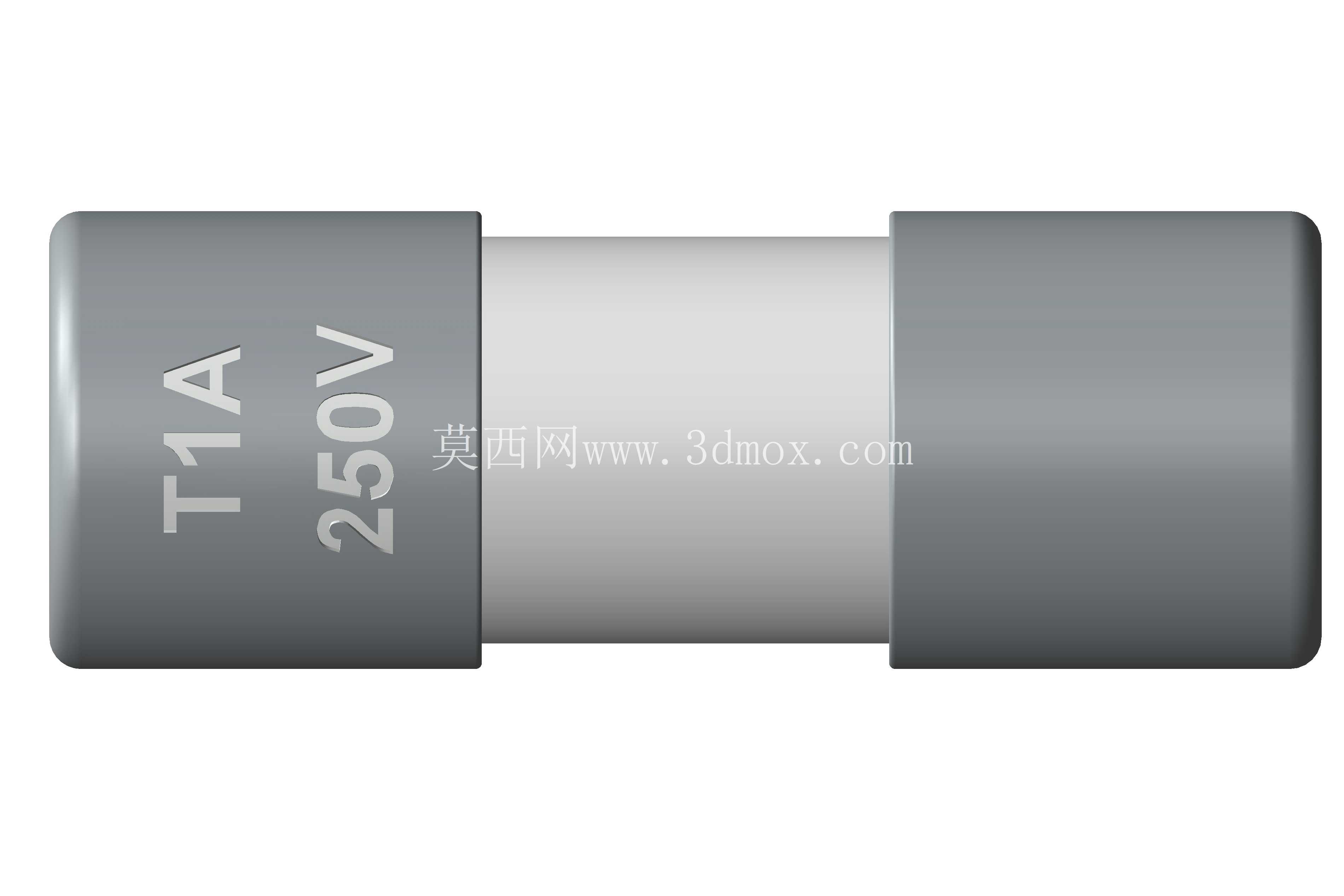

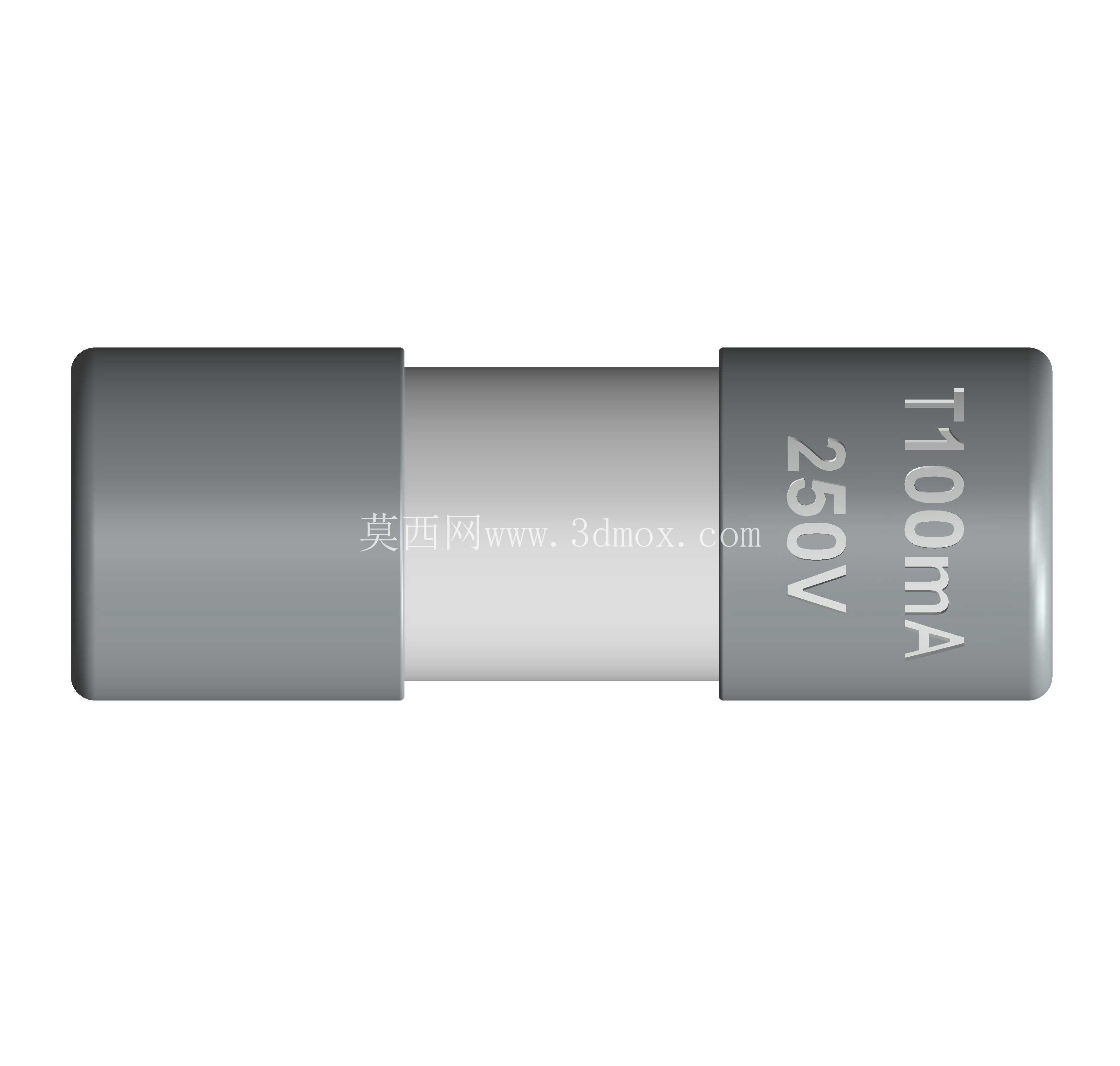

4x11mm规格T1A250V陶瓷保险丝结构设计

在车载低压配电回路、工控板卡供电支路、消费类电源二次侧保护场景中，小尺寸陶瓷管保险丝是过流保护的核心被动元件，本次建模的4x11mm规格陶瓷保险丝，正是针对紧凑安装空间下的过流防护需求完成的结构还原。从实际选型适配角度看，这类慢熔特性的陶瓷保险丝，主要应对回路中短时启动浪涌不触发误熔断、持续过流时快速分断的双重要求，T1A的额定电流搭配250V额定电压，可覆盖绝大多数车载低压控制模块、小型工控传感回路、民用小功率电源的保护阈值需求。

设计过程中首先锚定安装边界约束：管体总长度控制在11mm，主体陶瓷管外径4mm，两端金属端帽的外径略大于陶瓷管0.2mm，既保证端帽与陶瓷管的压接结合强度，也适配标准PCB焊盘的开孔间距——对应3x0.8mm的焊盘尺寸，点距17mm的布局参数完全匹配KICAD设计环境下的通用封装库规范，结构工程师在做板卡布局时可直接调用该模型完成干涉检查，无需反复核对安装间隙。端帽部分采用镀镍铜材冲压成型，建模时还原了端帽内壁的微凸卡点结构，该结构是生产过程中压接工序的核心定位特征，可保证端帽与陶瓷管结合后能承受5N以上的轴向拉力，避免在波峰焊、回流焊过程中因热胀冷缩出现端帽脱落的失效问题。

陶瓷管本体采用95氧化铝陶瓷材质建模，表面做哑光磨砂质感还原，对应实际生产中陶瓷管的绝缘耐压要求——250V额定电压下，陶瓷管壁厚度0.6mm即可满足AC2000V的一分钟耐压测试无击穿，建模时严格还原了管壁的均匀度，避免因壁厚不均导致的分断能力下降问题。管体内部的熔丝结构采用低熔点合金丝绕制设计，慢熔特性正是通过合金丝的热容量匹配实现：当回路出现1.5倍额定电流时，熔丝升温至熔点的时间控制在60秒以上，可躲过电机启动、电容充电的短时浪涌电流；当回路出现2倍以上额定过流时，熔丝可在1秒内快速分断，切断故障回路避免后端器件烧毁。

从三维建模的工程实用性角度出发，该模型严格还原了产品的所有装配干涉边界：两端端帽的倒角尺寸为0.1mm，避免自动插件机插装时卡料；端帽端面的平面度控制在0.05mm以内，保证贴装时吸嘴可稳定拾取；陶瓷管与端帽的同轴度公差控制在0.1mm以内，避免插件时引脚对位偏移。针对车载场景的振动要求，建模时也考虑了内部熔丝的固定结构：熔丝两端与端帽内侧采用电阻焊连接，陶瓷管内部填充石英砂灭弧介质，模型中预留了填充介质的内部空腔，可直观展示分断时灭弧介质的作用空间——当熔丝熔断产生电弧时，石英砂可快速冷却电弧、吸收电弧能量，避免电弧持续燃烧导致管体炸裂。

在结构验证层面，该模型可直接用于板卡级的热仿真前置处理：陶瓷材质的导热系数、金属端帽的导电导热参数、熔丝的电阻率参数都可直接赋予模型，模拟不同过流倍数下的熔丝温升过程，帮助硬件工程师提前验证保护阈值是否匹配回路特性。同时模型的外形尺寸完全符合行业通用规范，可直接用于自动化产线的插件机编程模拟，核对吸嘴行程、夹爪开合尺寸是否适配该规格保险丝，避免产线调试阶段出现器件适配问题。对于结构设计人员而言，在做紧凑空间的配电盒设计、板卡堆叠设计时，可直接调用该模型核对安装间隙，尤其是在汽车冲压模具配套的电控模块设计中，这类小尺寸保护器件的布局往往直接影响整个模块的体积控制，精准的三维模型可有效减少后期打样的干涉问题，缩短研发迭代周期。
