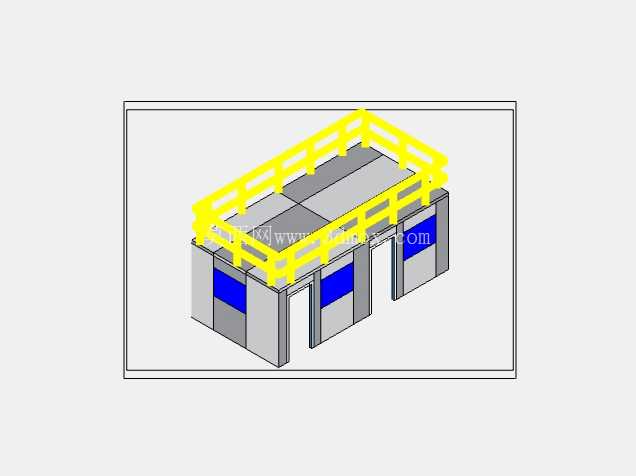

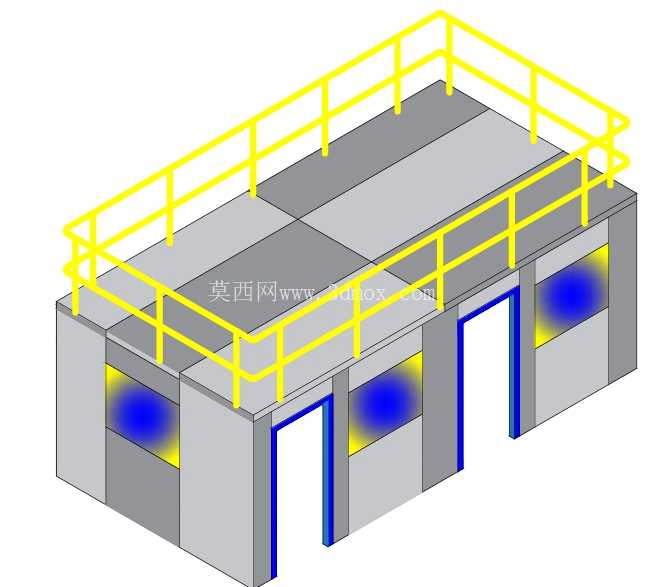

双室模块化洁净室墙板布局结构

这套模块化墙板布局结构，主要面向有洁净等级要求的工业生产场景搭建使用，常见于汽车零部件精密加工、电子元器件组装、医药包装生产这类对环境颗粒物浓度有明确管控要求的作业区域，可快速搭建出符合ISO 8级洁净标准的独立作业空间，无需传统土建施工的长周期作业，适配厂房内局部洁净区域的快速布设需求。从结构功能来看，整套布局划分出两个相互独立的洁净作业室，两个空间可根据生产工序差异分别设置压差、温湿度管控参数，避免不同工序间的交叉污染，比如一侧布置精密冲压件的清洁检测工位，另一侧可布置小件组装工位，互不干扰。围护结构采用PUF模块化墙板搭建，这类墙板本身自带保温、隔音、防尘的特性，面板表面平整光滑不易积尘，擦拭清洁难度低，刚好匹配洁净室日常运维的清洁要求，墙板之间采用企口拼接的安装方式，拼接缝隙处配套专用密封胶条封堵，能有效阻挡外部非洁净区域的颗粒物渗入室内，保证洁净空间的密闭性。结构顶部设置了带黄色安全护栏的检修平台，平台铺设防滑格栅面板，护栏高度符合工业作业平台的安全防护要求，可供运维人员定期对顶部集成的空气处理系统、管线进行检修维护，无需额外搭设临时脚手架，降低后期运维的作业难度与安全风险。墙板上预留的外开式检修门，门框与门板采用平齐式设计，门体周边安装连续密封胶条，关闭状态下可保证门体位置的密闭性能，门的开启方向朝向非洁净区域，避免开门时外部气流直接冲入洁净室内，影响室内洁净度参数。墙板上集成的空气系统点位，可直接对接高效过滤送风单元与回风管道，无需在墙板上二次开孔加工，减少现场施工的工作量，同时预制的开孔位置已经做了密封翻边处理，能避免管线穿墙板位置出现积尘死角。从设计思路上，整套结构完全采用模块化预制的逻辑，所有墙板构件、护栏构件、门体构件都在工厂内完成预制加工，现场只需要按照定位标识进行拼接组装即可，搭建速度是传统土建洁净室的3-4倍，而且后期如果需要调整洁净室的布局、扩大空间范围，只需要拆解原有墙板构件重新组合搭配，不需要破坏性拆除，构件的重复利用率能达到90%以上，适配生产工艺迭代快、需要频繁调整作业空间布局的生产场景。在安装边界与尺寸适配方面，这套模块化墙板的单块标准板采用统一模数设计，可根据现场厂房的层高、柱距灵活调整拼接组合方式，底部通过可调地脚与地面固定，可适配地面存在微小高度差的安装场景，不需要对厂房地面做额外的高精度找平处理，顶部护栏的安装位置距离墙板外边缘预留了足够的检修通行宽度，可供运维人员携带工具顺畅通行，不会出现磕碰卡滞的问题。墙板上的观察窗采用双层中空钢化玻璃设计，与墙板表面完全平齐，既方便外部人员观察室内作业情况，也不会在窗沿位置形成积尘死角，玻璃周边的密封结构与墙板密封体系连为一体，不会出现漏风的问题。从实际使用的角度来看，这类模块化洁净墙板结构相比传统的彩钢板搭建方式，结构强度更高，抗磕碰性能更好，适配厂房内有物流转运设备通行的场景，即使被转运小车轻微剐蹭也不会出现板面凹陷、变形的问题，长期使用的维护成本更低。两个独立洁净室之间的隔断墙板同样采用同规格的PUF模块化墙板，可根据后期工艺调整需求，在隔断墙上增设传递窗或者连通门，调整两个空间的连通关系，不需要对整体结构做大规模改动。顶部的检修平台荷载按照常规运维荷载设计，可承受多名运维人员同时在上面开展检修作业，平台周边的踢脚板做了加高处理，可避免工具、小零件从平台缝隙掉落砸伤下方作业人员，安全防护细节完全匹配工业生产现场的安全管理要求。整套结构的等轴测视图清晰展现了各个构件的装配关系，结构设计人员可直接参考这个布局逻辑，根据具体项目的场地尺寸、洁净度要求调整墙板数量、门体位置、空气系统点位的布设位置，快速完成定制化洁净室的结构方案设计，减少从零开始建模的重复工作量。
