带太阳能照明摄像功能的拖挂式移动作业站

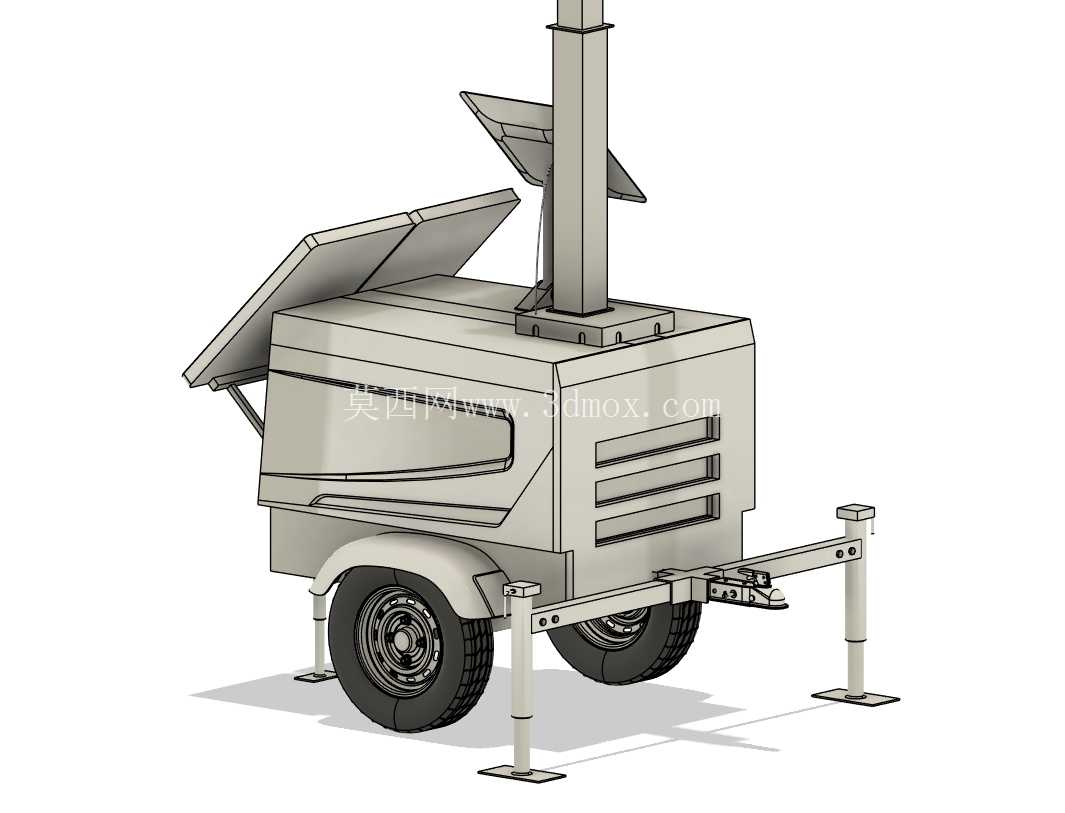

　　这款拖挂式移动作业设备的核心设计逻辑，是解决无固定电网覆盖区域的临时照明、监控布设需求，整套结构以单轴拖挂车底盘为承载基础，底盘采用低重心布局，拖挂连接端符合通用小型牵引装置的接口尺寸，整车驻停时可通过侧置的手动螺旋支腿完成调平，支腿行程覆盖150mm调节范围，可适配碎石、草地、硬化路面等不同平整度的驻停场地，支腿底部配备直径220mm的防滑支撑盘，避免软质地面驻停时出现下陷问题。底盘上部的设备舱采用一体化钣金焊接结构，舱体内部预留蓄电池组、充放电控制模块、视频存储终端的安装空间，舱门设置带防水胶条的侧开检修口，锁具采用户外通用防水锁，防护等级满足IP65要求，可应对暴雨、扬尘等户外复杂天气工况。

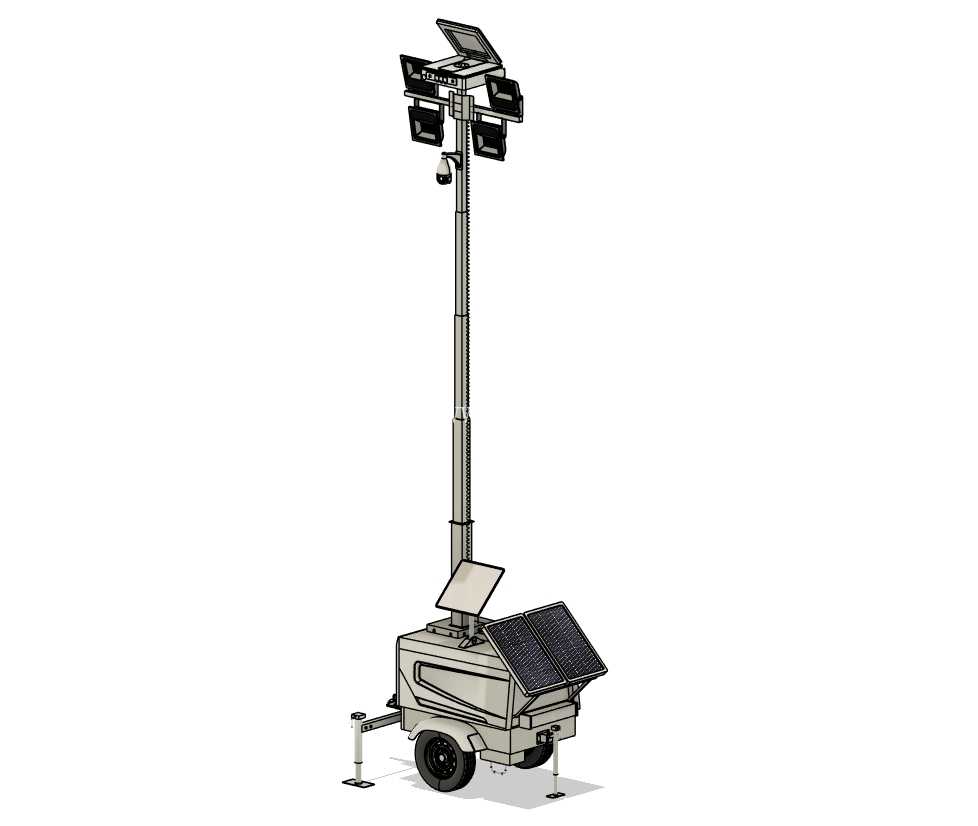

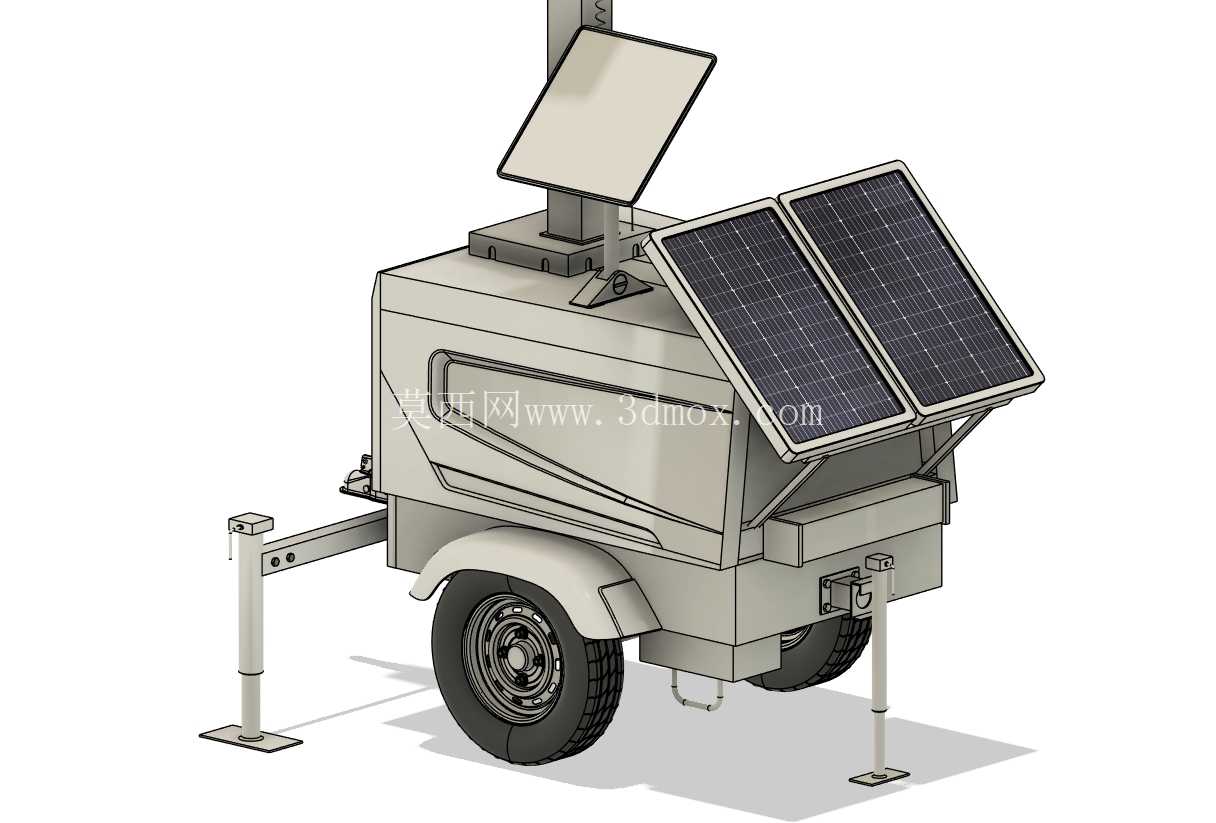

　　设备舱顶部斜向铺设两块单晶硅太阳能电池板，安装倾角设定为37度，匹配国内大部分区域的年平均太阳高度角，电池板与舱体框架之间采用铝合金型材支架连接，支架预留角度调节孔位，可根据使用地域的纬度在25度至45度区间手动调整倾角，最大化光能转化效率。设备舱侧部集成可伸缩式升降桅杆，桅杆采用多节铝合金矩形管套接结构，升起后总高度可达6米，回缩后整体高度不超过2.2米，满足公路拖挂的通行限高要求，桅杆升降采用内置电动推杆驱动，配套手动应急摇把，在蓄电池亏电状态下可手动完成升降操作。

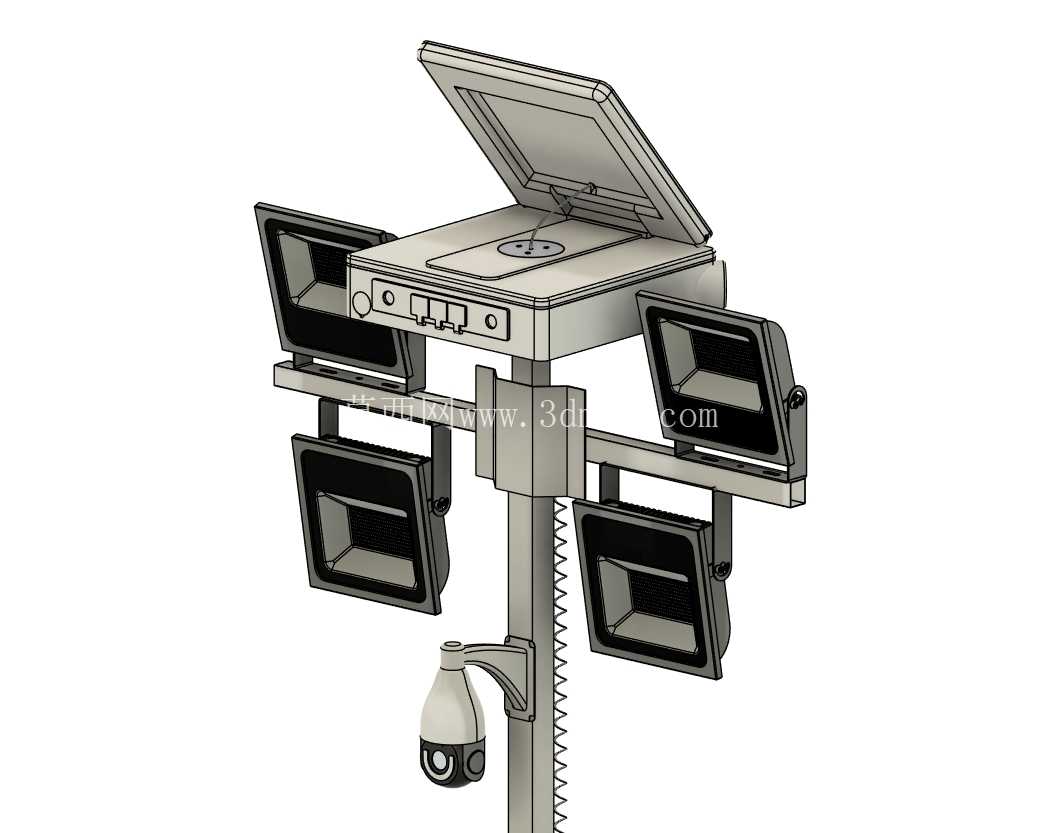

　　桅杆顶部的安装平台采用模块化布局，中心位置预留球机监控摄像头的安装位，安装接口兼容市面主流安防摄像头的通用孔距，摄像头侧部对称布置四盏LED泛光灯，单灯功率100W，泛光角度120度，四灯同时开启可覆盖半径35米范围内的作业区域照明需求，平台顶部额外铺设一块小型太阳能电池板，为桅杆顶部的设备提供辅助补能。整套设备的电气系统采用离网独立供电逻辑，太阳能电池板转化的电能通过充放电控制器存储至舱内的胶体蓄电池组，满电状态下可支持泛光灯连续照明12小时，或监控系统连续待机72小时，电气线路全部采用户外耐候线缆，线缆与桅杆、舱体的过孔位置全部设置橡胶护圈，避免长期升降、震动过程中线缆外皮出现磨损。从实际应用场景来看，这款设备可适配多种无固定配套设施的临时作业需求：野外管线抢修作业时，可快速拖运至作业点，无需外接电源即可提供夜间作业照明与现场视频记录；临时户外赛事、活动现场，可作为临时安防点位与应急照明补充；偏远区域的临时施工营地，可部署在营地出入口完成周界监控与夜间照明；抢险救灾现场，可在道路、电力设施损毁的情况下，快速进入现场提供照明与图像回传支撑。

　　在三维建模过程中，需要重点关注几个结构干涉点：桅杆完全回缩状态下，顶部泛光灯、摄像头与设备舱顶部太阳能板的最小间隙需控制在25mm以上，避免拖行过程中震动导致部件磕碰；支腿完全伸出时，支腿摆动范围不能超出底盘侧部的外轮廓，防止驻停操作时支腿与周边障碍物发生碰撞；设备舱内部的蓄电池安装位需预留足够的接线与检修空间，控制模块的安装位置需靠近舱门侧，方便日常参数调试。整套设备的外形尺寸在拖行状态下控制为长2.1米、宽1.2米、高2.1米，整备质量控制在380kg以内，普通家用SUV即可完成牵引转场，无需专用大型拖运车辆，转场到位后单人即可在10分钟内完成支腿调平、桅杆升起、设备开机的全部部署流程，无需额外吊装设备辅助。桅杆的每节套接位置都设置了弹簧定位销，升起至对应高度后可自动锁止，避免大风天气下桅杆自行回缩，桅杆底部设置回转支撑结构，可360度手动旋转调整顶部照明与监控的朝向，旋转到位后可通过侧边的锁紧手柄固定角度。设备舱底部的行走轮采用真空橡胶轮胎，适配非铺装路面的拖行需求，轮胎上方设置一体式钣金挡泥板，避免雨天拖行时泥水飞溅到舱体表面。
