摩托车Givi Monokey边箱导轨安装固定支架

这款支架的核心应用场景集中在大排量探险摩托、休旅摩托的长途骑行改装领域，日常通勤场景下多数骑手不会加装侧边挂载结构，但在跨城、跨省甚至跨国家的长途摩旅过程中，软质行李包、防水边包的挂载需求会急剧提升——原厂后座的捆绑式固定不仅容易在颠簸路面出现松脱，绑带反复摩擦车壳还会造成漆面磨损，甚至出现卷进后链轮、卡滞后摇臂的安全隐患，这类专用导轨支架就是为了解决这类实际骑行痛点开发的挂载结构。

从实际用途来看，它并非直接固定边箱的快拆基座，而是作为Givi Monokey快拆导轨与摩托车后车架之间的转接承载结构，相当于在原车后副车架与快拆挂载系统之间增加了一层载荷分散层。熟悉Givi挂载系统的从业者都清楚，Monokey系列导轨的安装孔位是统一的标准化接口，但不同品牌、不同排量的摩托车后副车架的安装点位置、管径、结构造型差异极大，不可能用统一规格的导轨直接适配所有车型，这类转接支架的作用就是把标准化的导轨接口，匹配到特定车型的原车安装点位上，不需要骑手在原车钢管车架上额外打孔、焊接，避免破坏原车车架的结构强度与防锈涂层。

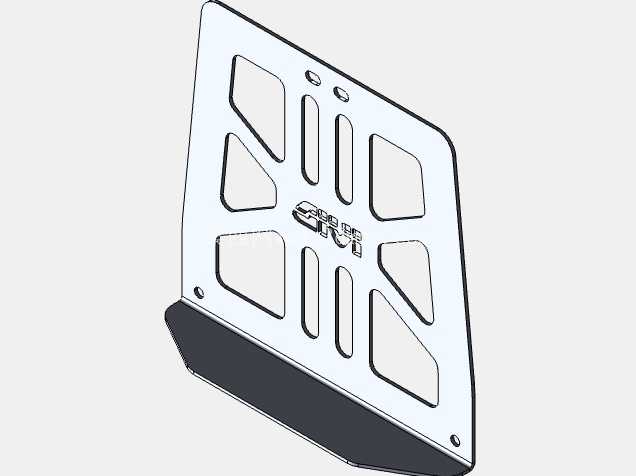

功能特性上，这款支架采用了镂空式的板式承载结构，区别于传统圆管弯焊的边架，板式结构的抗扭刚度更高，在单侧挂载重量达到5kg以上时，不会出现圆管支架常见的低速共振、过弯侧倾时支架形变蹭后轮的问题。支架与导轨连接的位置采用了双螺栓压紧的固定方式，两个固定螺栓的间距设置为65mm，刚好匹配Monokey导轨上的标准长槽安装孔，安装时可以根据边包的实际宽度前后微调导轨位置，避免边包位置过于靠后影响车辆转向倾角，或是过于靠前蹭到骑手腿部。支架与原车车架连接的点位全部设计了橡胶减震衬套，能够过滤掉路面颠簸传递到支架上的高频振动，避免长期振动导致螺栓松动，也能防止支架与车架硬接触磨掉车架漆面产生锈蚀。

设计思路上，这款支架完全遵循了摩托改装件“无损安装、载荷分散、不干涉原车功能”的核心原则。首先在安装点的选择上，全部借用原车后副车架上已有的螺栓点位——包括后脚踏固定点、后扶手固定点、后座下方的副车架加强筋点位，三个安装点形成稳定的三角形支撑结构，不需要在原车结构上做任何破坏性加工。其次在结构造型上，支架的外轮廓完全顺着原车后尾部的线条走向，最外侧边缘与后尾壳的最宽处齐平，不会超出车把的转向宽度，避免在狭窄路段会车、钻缝时支架先发生刮蹭。支架的下部特意做了向内收的避让弧度，距离后轮胎面的最小间隙保留了35mm，即使在满载情况下后减震压缩到极限行程，支架也不会与轮胎发生摩擦，同时也避开了后链条的运行轨迹，不会出现链条蹭支架的异响问题。

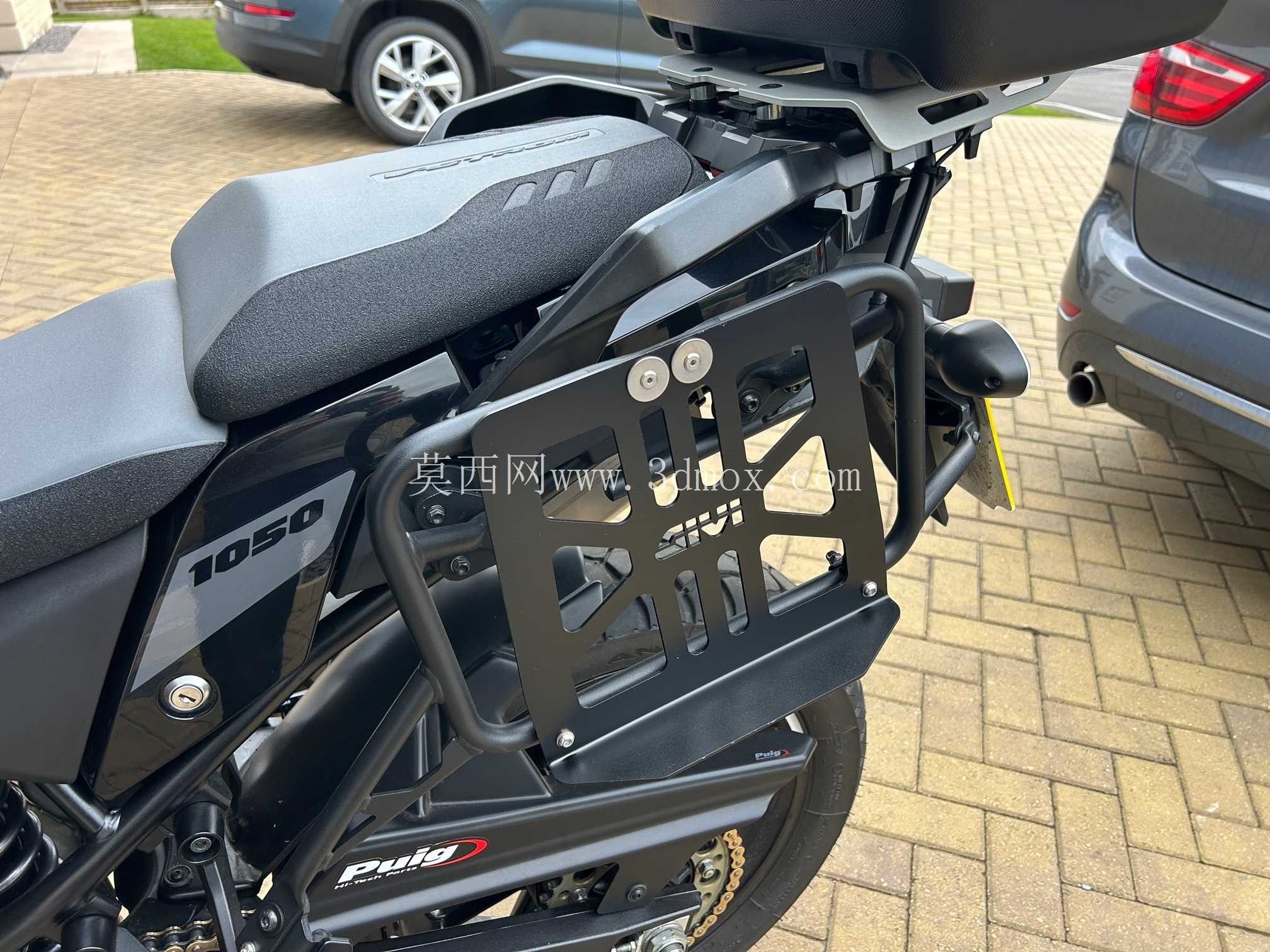

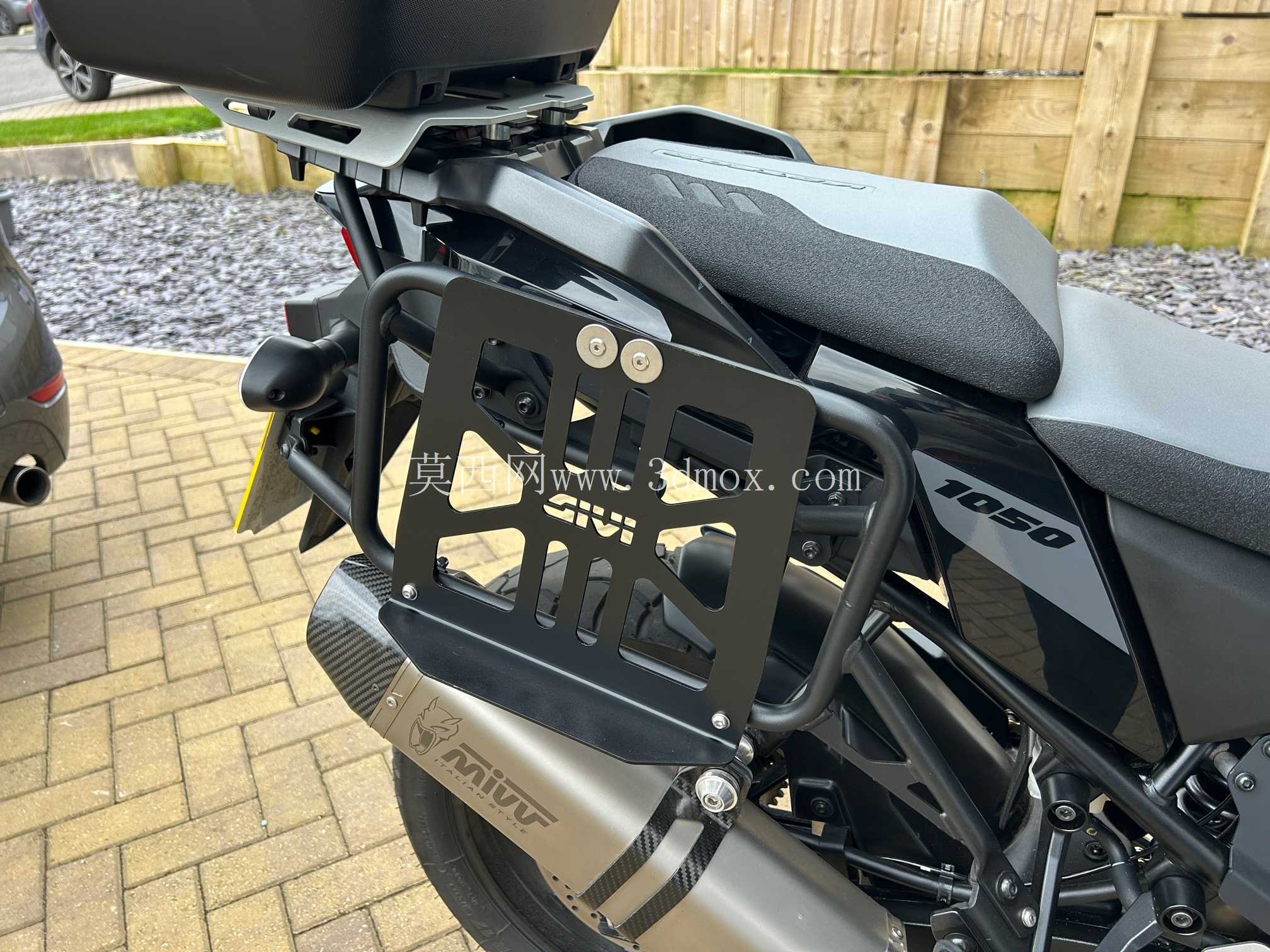

外形尺寸与安装边界方面，这款支架整体采用3mm厚的高强度钢板冲压成型，表面做了哑光黑色喷塑处理，整体轮廓尺寸为280mm×210mm，安装完成后从车侧突出的厚度为120mm，刚好匹配市面上绝大多数软质防水边包的厚度需求。安装时的边界要求需要重点注意：首先要确认原车后副车架的三个安装点位没有出现过摔车导致的形变，如果安装点有错位，强行安装支架会导致支架长期处于内应力状态，在颠簸路面容易出现焊缝开裂的问题；其次支架与导轨连接的螺栓需要采用8.8级以上的高强度螺栓，拧紧扭矩控制在22N·m即可，不要过度拧紧导致导轨的铝制安装槽出现滑牙；最后安装完成后需要把方向把向左向右打满，确认支架不会碰到油箱侧盖、不会卡滞后刹车拉杆，同时坐上车让后减震压缩三分之一行程，确认轮胎、链条与支架之间保留足够的安全间隙，避免行驶过程中出现运动干涉。

从实际使用的反馈来看，这类板式支架相比传统圆管支架还有一个额外的优势，就是可以直接作为软包的靠背支撑，软包贴在支架平面上不会出现圆管支架常见的硌包、磨损包体面料的问题，捆绑带也可以直接穿过支架上的镂空孔位进行固定，不需要额外挂钩，捆绑的牢固度比绕在车架钢管上高很多，即使在非铺装路面连续颠簸几个小时，边包也不会出现移位松脱的问题。
