手摇驱动丝杆直线导轨滑台模组

项目分类:手枪 发布时间:2026-07-29 ID:1205189
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组
  • 手摇驱动丝杆直线导轨滑台模组

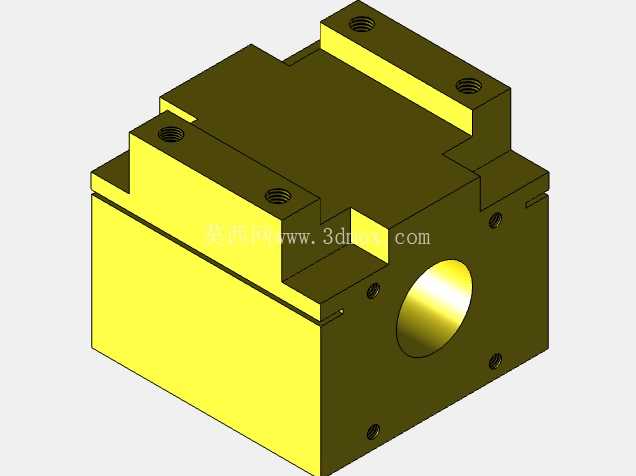

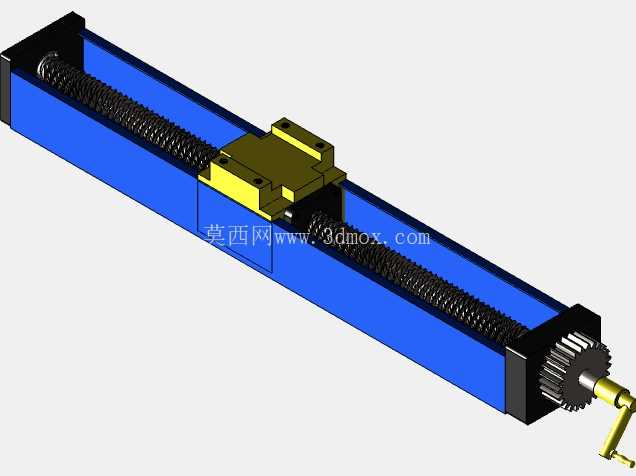

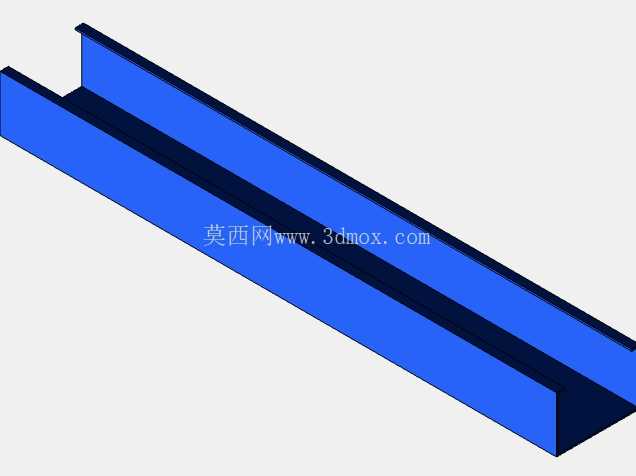

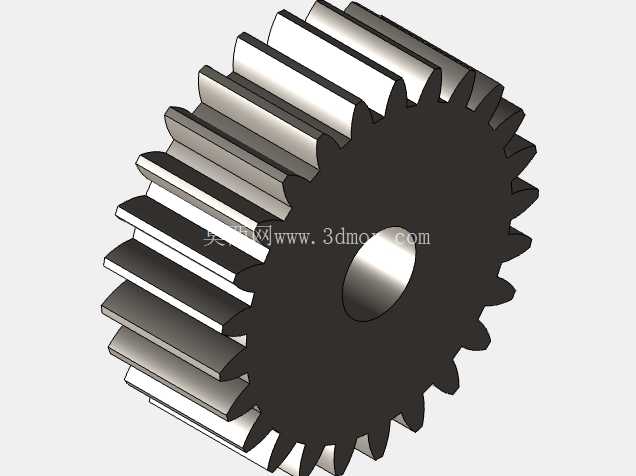

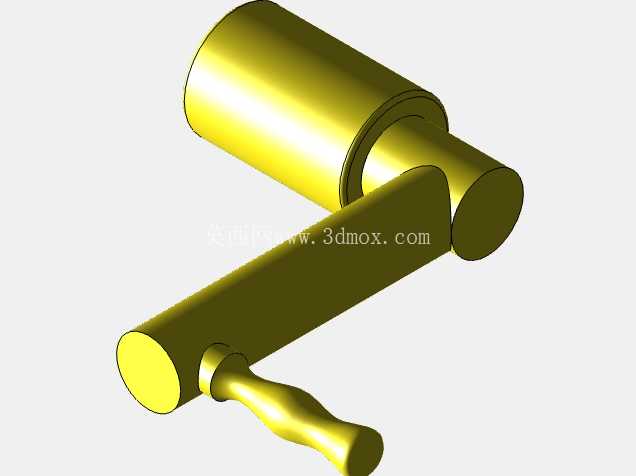

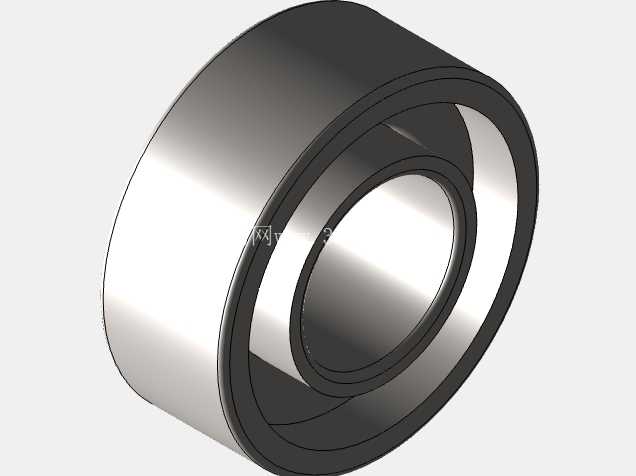

这款线性滑台模组采用丝杆传动搭配直线导轨导向的经典结构,在小型工装进给、教学演示设备、手动调节工位中有着广泛的应用场景,尤其适合不需要高速自动进给、需要手动微调位移的作业场景,比如实验室试样切割工位的进给调节、小型搅拌设备的刀具位置调整、工装夹具的位置对位等场景,相比电动滑台成本更低,不需要配套电控系统即可实现精准的位移调节,操作门槛低,维护难度小。从结构设计来看,整体采用封闭式铝型材作为基座主体,蓝色阳极氧化的型材基座既保证了整体结构的刚性,又能对内部的丝杆和导轨滑块起到一定的防护作用,避免加工过程中的切屑、粉尘直接落入传动副内部,延长传动组件的使用寿命。传动部分采用梯形丝杆搭配黄铜滑块螺母的组合,具备一定的自锁性能,当手摇驱动停止后,滑台不会因为轴向负载出现自行滑移的问题,不需要额外增加锁紧机构即可实现位置保持,对于手动调节的场景来说实用性很强,尤其是在需要固定位置进行切割、搅拌作业的工况下,自锁特性可以避免作业过程中滑台移位导致的加工精度偏差。导向部分采用双直线光轴作为导轨支撑,滑块部分通过直线轴承与光轴配合,运动阻力小,导向精度稳定,相比单导轨结构,双光轴导向可以承受更大的侧向倾覆力矩,在安装搅拌头、切割刀具等存在侧向力的作业部件时,不会出现滑块卡滞、精度偏移的问题。驱动端采用直齿圆柱齿轮传动搭配手摇柄的结构,齿轮传动比经过匹配,手摇一圈对应的滑台进给量经过优化,既不会因为进给太快导致调节精度不足,也不会因为进给太慢导致调节效率低下,手摇柄采用弯折式设计,操作时握持顺手,不需要太大的操作空间即可完成全行程的位移调节。从安装边界来看,整体模组为长条形规整结构,型材基座两端预留了安装固定孔位,可以直接通过螺栓固定在设备工作台面或者工装架上,不需要额外设计复杂的安装转接件;滑块顶面预留了标准的螺纹安装孔,可以直接装夹作业刀具、工件夹具或者其他功能部件,安装孔位的间距符合通用小型工装的安装尺寸规范,适配性较强。整体行程覆盖常用的手动调节范围,能够满足多数小型加工、实验设备的直线位移调节需求,结构上没有冗余的复杂部件,拆解维护十分方便,日常只需要定期给丝杆和光轴涂抹润滑脂即可保证运动顺畅,不需要复杂的保养流程。在设计思路上,这款模组优先考虑了手动操作的实用性和可靠性,没有追求过高的运动速度和复杂的电控功能,把成本和可靠性放在首位,所有传动部件都采用通用标准件,后期更换配件十分方便,不管是丝杆磨损还是光轴、轴承损坏,都可以直接采购标准件进行替换,不需要定制特殊配件,大幅降低了后期的使用维护成本。结构布局上把传动和导向部件都集成在型材基座内部,整体外形规整,没有突出的尖锐部件,安装在设备上不会占用过多的外部空间,也不会因为外露的传动部件带来操作安全隐患。滑块部分的连接结构采用刚性连接设计,和丝杆螺母、直线轴承的配合间隙经过合理控制,既保证运动顺畅无卡滞,又不会因为间隙过大导致调节精度不足,在进行微调操作时可以精准控制位移量,满足小尺寸加工对位的精度要求。端部的齿轮传动部分做了凸起的端盖防护,避免杂物卡入齿轮啮合部位,手摇柄和齿轮轴的连接采用销钉固定,长期使用也不会出现手柄松脱的问题。
