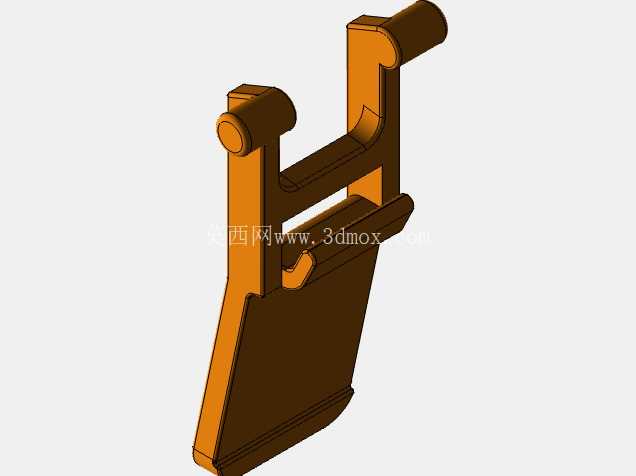

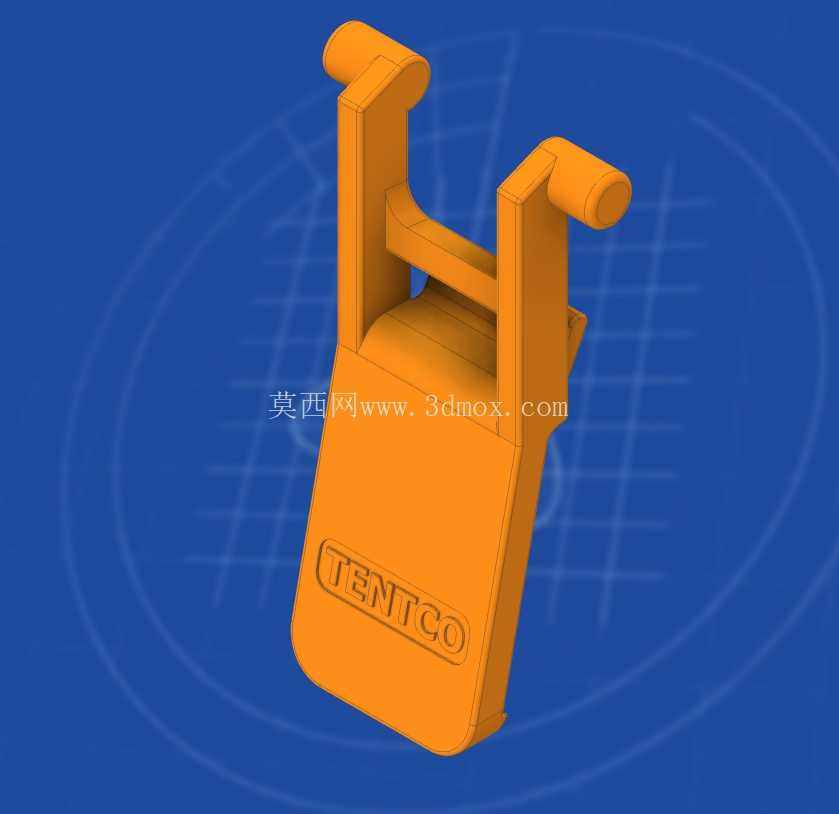

Tentco快装式储物盒夹扣结构设计

这类盒夹最初是为户外硬质储物箱的快拆锁止需求开发，后续也被广泛应用在车载工具箱、露营装备收纳箱、工业周转箱的侧盖锁附场景，甚至部分改装帐篷的侧挂快装结构也会选用同结构扣件，核心解决的是薄壁箱盒类部件反复开合后的锁止可靠性，同时兼顾无工具快速拆装的使用需求。从结构设计逻辑来看，整个扣件采用一体化注塑成型思路，主体承力板做了等壁厚处理，厚度控制在2.5mm，既保证注塑过程中不会出现缩痕、缺料缺陷，也能在日常使用中承受150N以内的侧向拉力不会发生塑性变形。主体板面压印的品牌标识做了0.3mm的下沉处理，既不会在开合过程中被摩擦磨损，也避免了凸起标识在收纳时与其他部件发生勾挂。上部的两个对称悬臂卡扣是整个结构的核心功能区，悬臂根部做了R1.2的圆角过渡，避免反复掰动时出现应力集中断裂，卡扣末端的圆柱凸台直径为6mm，凸台端面做了15度的导入倒角，安装时可以顺着箱盒预留的安装孔位自动滑入对位，不需要额外对准调整。卡扣的悬臂长度设计为18mm，对应的掰动行程控制在3mm以内，既保证安装到位后有足够的预紧力，不会因为运输过程中的振动出现松脱，也不会因为卡扣过硬导致开合需要过大的按压力，普通用户单指即可完成解锁操作。安装边界方面，这类扣件适配的箱盒侧壁厚度范围在1.8mm-2.2mm之间，安装时需要在箱盒对应位置预留两个直径6.2mm的同轴安装孔，孔位中心距为32mm，孔位距离箱盒开合边的距离需要控制在12mm以上，避免卡扣安装后与箱体边缘发生干涉。扣件主体的宽度为28mm，总高度为42mm，安装后突出箱壁的高度为12mm，不会因为突出尺寸过大影响箱体的堆叠收纳。从实际使用场景的适配性来看，结构设计时特意在卡扣悬臂与主体板的连接位置做了镂空减重处理，整个扣件的净重控制在8g左右，不会给户外携带的装备增加多余负重，同时镂空结构也能让泥沙、积水自然排出，在户外露营、车载越野这类多尘多水的使用环境下，不会因为泥沙淤积导致卡扣卡滞无法开合。材质选用上默认采用增韧级PP材质，耐候温度范围在-20℃到80℃之间，冬季低温环境下不会出现脆断，夏季车内高温暴晒也不会发生软化变形。在结构验证阶段，这类扣件需要通过500次反复开合疲劳测试，开合后卡扣的预紧力衰减不能超过15%，同时要承受1米高度自由跌落至水泥地面的冲击，不能出现卡扣断裂、主体开裂的情况。针对部分需要更高锁止强度的使用场景，只需要调整悬臂的厚度参数，将壁厚从2.5mm提升至3mm，即可将整体承拉能力提升至250N，满足工业周转箱的重载锁附需求，不需要改动整体的安装孔位与外形尺寸，具备很好的场景通用性。很多结构设计人员在做箱盒类快装结构时，容易忽略卡扣导入角与根部圆角的匹配，要么导入角过小导致安装对位困难，要么根部圆角不足导致反复使用后断裂，这个盒夹的结构参数刚好平衡了安装便捷性与结构耐用性，是薄壁快装扣件的典型参考结构。
