双孔铰接式安装固定支座结构设计

项目分类:汽车冲压模具 发布时间:2026-07-29 ID:1204854
  • 双孔铰接式安装固定支座结构设计
  • 双孔铰接式安装固定支座结构设计
  • 双孔铰接式安装固定支座结构设计

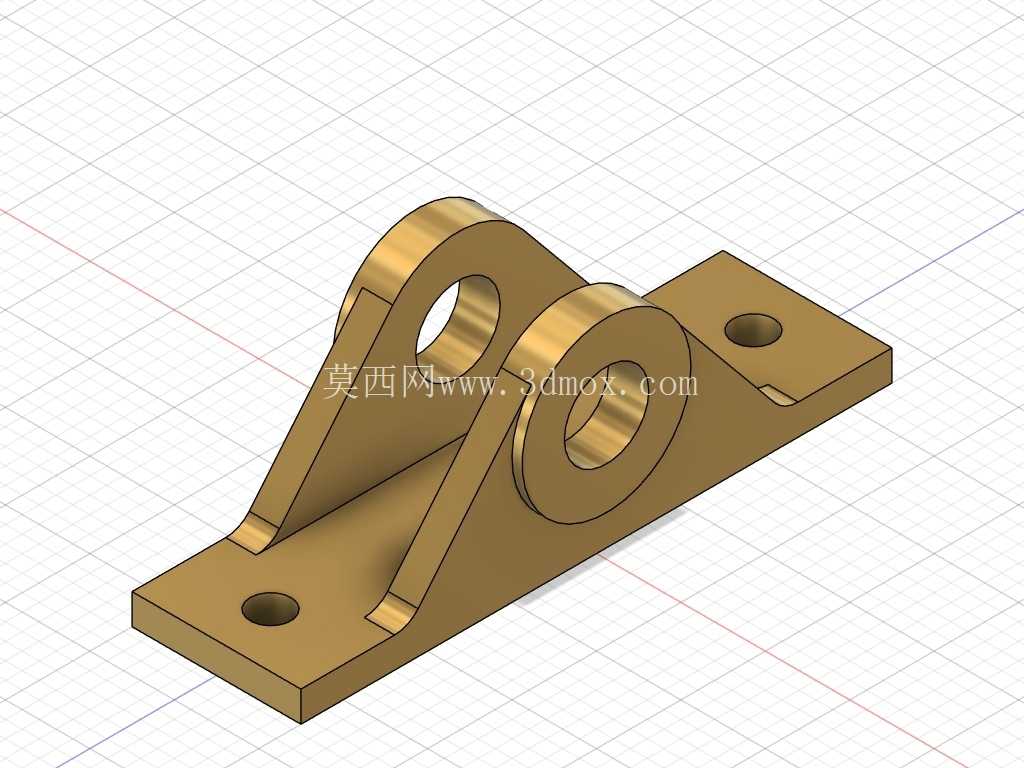

这款双孔铰接支座是汽车冲压模具周边配套工装、生产线辅具里常用的受力支撑构件,日常在冲压线的料道侧挡定位、模具开合导向辅助、工位间工件转接支撑场景里都能见到这类结构的身影,核心作用是通过两个同轴铰接孔完成与摆臂、连杆类活动构件的转动连接,底部的安装板则负责将整个构件牢牢固定在设备基座或者模座的安装平面上,承受活动构件传递来的径向载荷与小幅冲击载荷。

从结构设计逻辑来看,整个支座采用一体化弯折成型的思路,没有多余的拼接焊缝,避免了焊接带来的应力集中与变形问题。底部安装板做了平直度公差控制,两个安装沉孔的孔位间距严格匹配常用模座的T型槽间距,安装时可以直接穿入内六角螺栓完成固定,不需要额外配做安装孔,适配性较强。两个带同轴孔的立板通过三角加强筋与底板连接,加强筋的过渡圆角做了R3的圆弧处理,避免应力集中在筋板与立板、底板的交接位置,在承受反复交变载荷的时候不容易出现开裂问题。两个铰接孔的同轴度控制在0.02mm以内,孔壁做了粗糙度Ra1.6的加工要求,穿入铰接销轴后不会出现卡滞、偏磨的问题,能保证铰接的活动构件转动顺滑,长期使用也不会因为孔位偏斜导致销轴异常磨损。

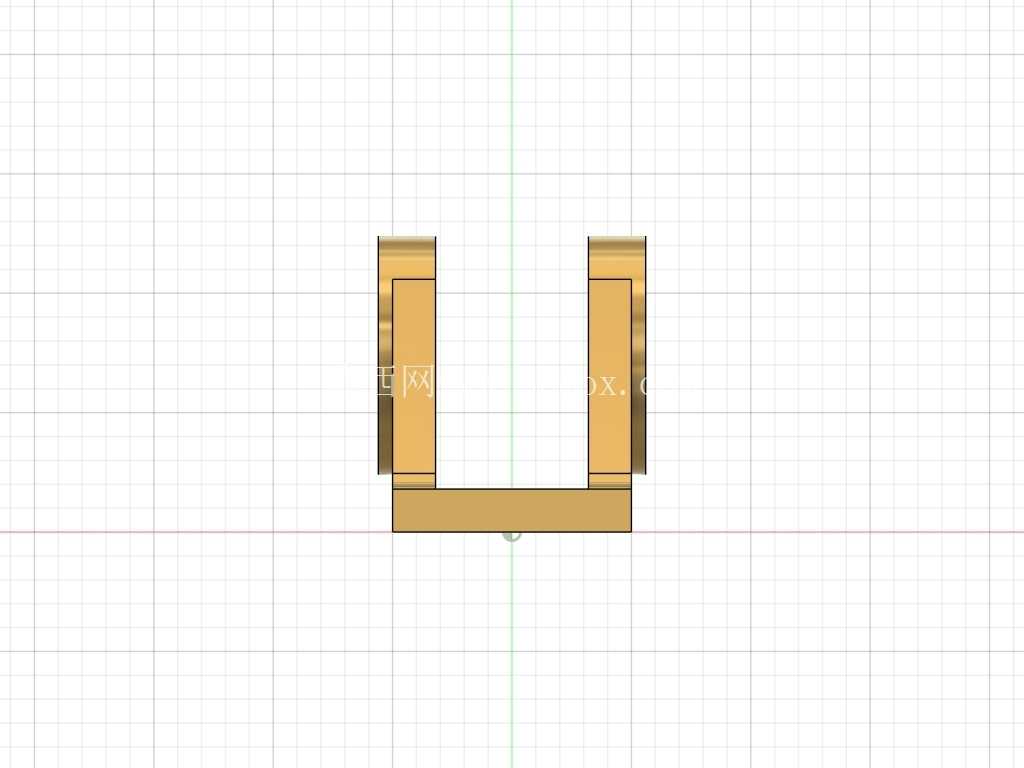

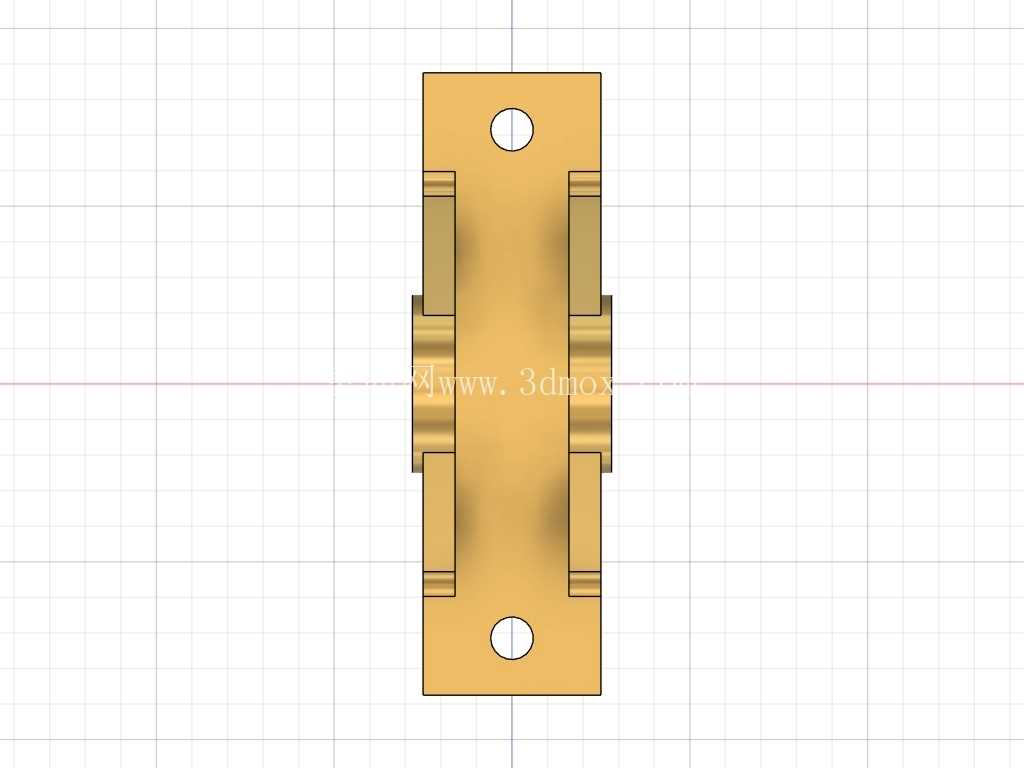

安装边界方面,底板的总长度控制在120mm,宽度45mm,厚度6mm,两个安装孔的中心距为90mm,孔径8.5mm,可以适配M8的内六角安装螺栓;立板的总高度为50mm,两个铰接孔的中心高度为32mm,孔径16mm,可以适配直径16mm的标准铰接销轴,两个立板的间距为22mm,能够容纳厚度20mm以内的摆臂或者连杆构件插入铰接,不会出现侧向间隙过大导致的晃动问题。整个构件的外形没有突出的尖锐棱角,所有外露边都做了C1的倒角处理,安装调试的时候不会划伤操作人员,也不会在模具开合过程中刮碰到相邻的模具构件。

在实际使用场景里,这类支座经常被用在冲压模具的气动卸料机构的摆臂支撑、废料滑道的挡料板铰接、生产线端拾器的辅助导向支撑位置,相比分体式拼接的支座,一体化冲压成型的结构刚性更好,在承受10kN以内的径向载荷时变形量不超过0.05mm,完全能满足冲压工位的高频往复运动使用需求。设计过程中特意将两个铰接孔的凸台做了加厚处理,孔的轴向长度达到12mm,和销轴的接触面积足够大,比薄立板直接冲孔的结构接触比压小很多,能大幅延长销轴和孔位的使用寿命,减少日常维护更换的频率。另外底板上的安装孔做了沉头设计,螺栓安装后头部不会突出底板平面,保证底板和安装面完全贴合,不会因为螺栓突出导致支座安装倾斜,影响铰接孔的同轴度精度。

从建模逻辑上看,整个构件先绘制底板的轮廓草图,拉伸成型后再绘制立板与加强筋的轮廓,通过弯折特征生成立板结构,最后对铰接孔位置做翻边加厚处理,保证孔位的轴向长度满足接触强度要求,所有的过渡圆角都在建模阶段统一处理,避免后续加工时遗漏应力释放的圆角结构,建模时的基准选择以底板底面为第一基准,两个铰接孔的公共轴线为第二基准,保证后续出工程图的时候尺寸标注基准和加工、安装基准统一,减少加工过程中的累计误差。这类结构看似简单,但在冲压生产线上的用量很大,结构设计的合理性直接影响到整套机构的运行稳定性,每一处尺寸公差、圆角处理、孔位设计都要结合实际受力情况和安装场景来确定,不能只看外观造型忽略实际使用中的强度、安装便利性与维护成本。
