压铸模用双铰接耳式安装固定座结构

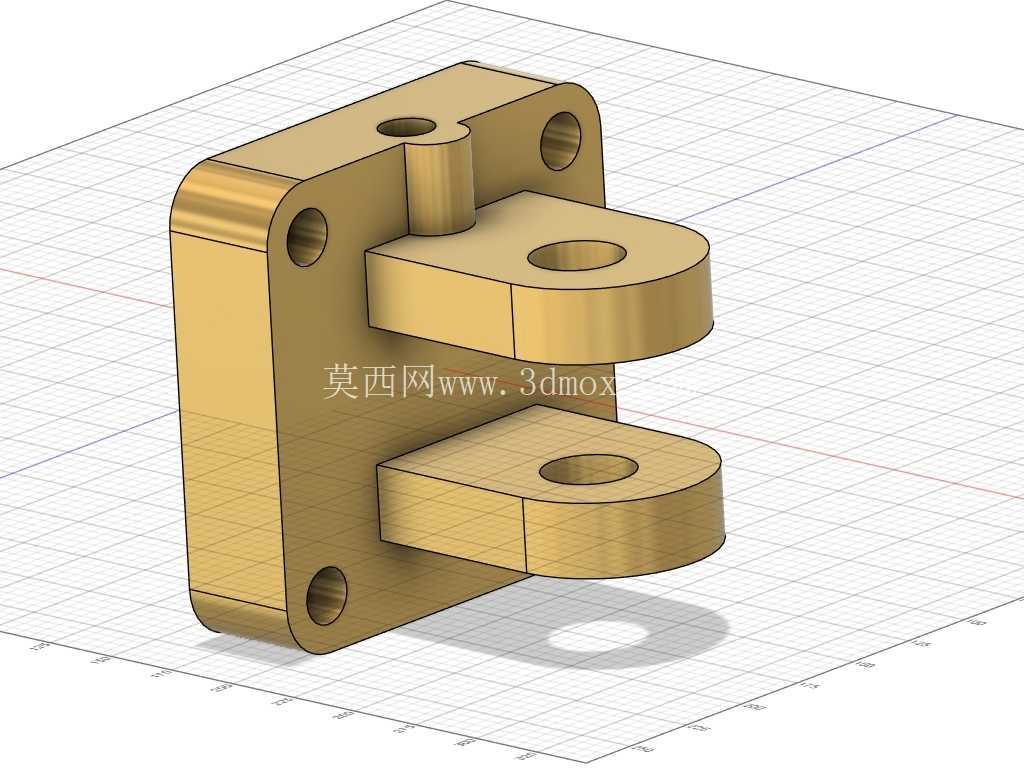

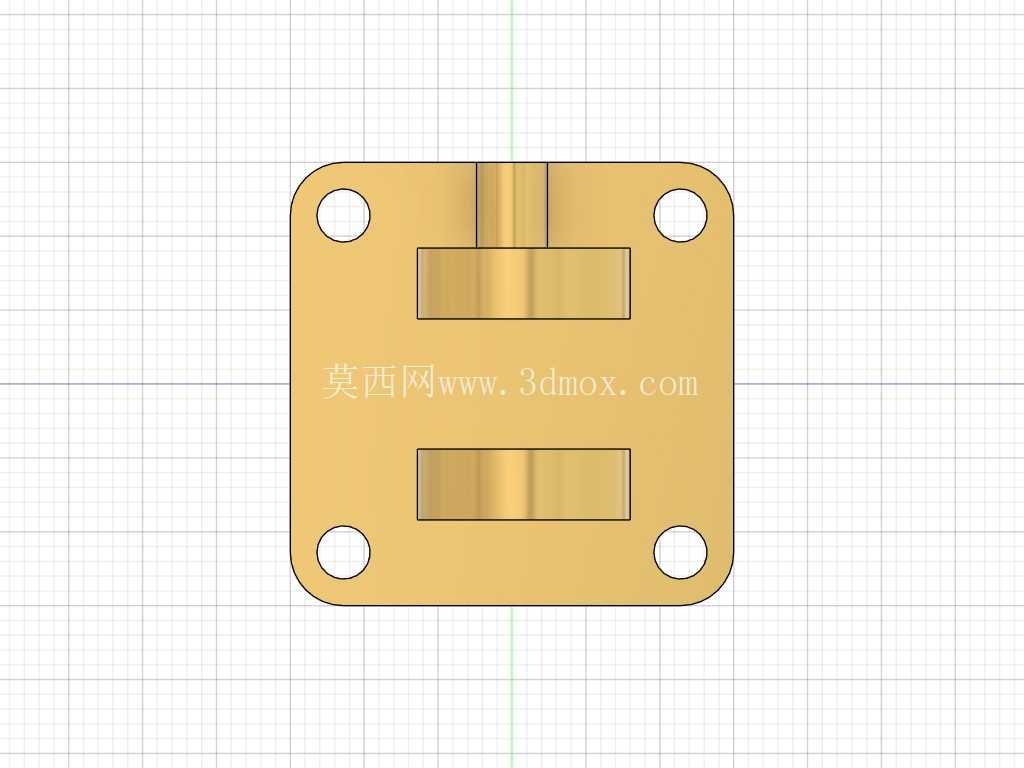

　　在压铸生产的模具配套构件体系里，这类带双铰接耳的安装固定座，是模具侧抽芯、辅助顶出机构里承担铰接支撑与载荷传递的核心连接件，日常多配套在中小型铝合金、锌合金压铸模具的动模侧安装位，用来连接摆杆式抽芯滑块或者辅助复位的连杆组件，替代传统一体式焊接支座，解决长期往复摆动下的连接松旷、定位偏移问题。从结构设计逻辑来看，主体采用带圆角的矩形安装基板做承载基底，基板上预留四个沉头安装孔，孔位做了等距对称排布，安装时可以直接通过内六角螺栓锁紧在模架的预设安装平面上，沉孔结构可以让螺栓头完全沉入基板平面内，不会突出表面干涉周边其他模具构件的运动轨迹，基板的棱边全部做了R2左右的圆角过渡，既避免热处理环节的应力集中开裂，也能减少装配过程中锐边划伤操作人员的风险。

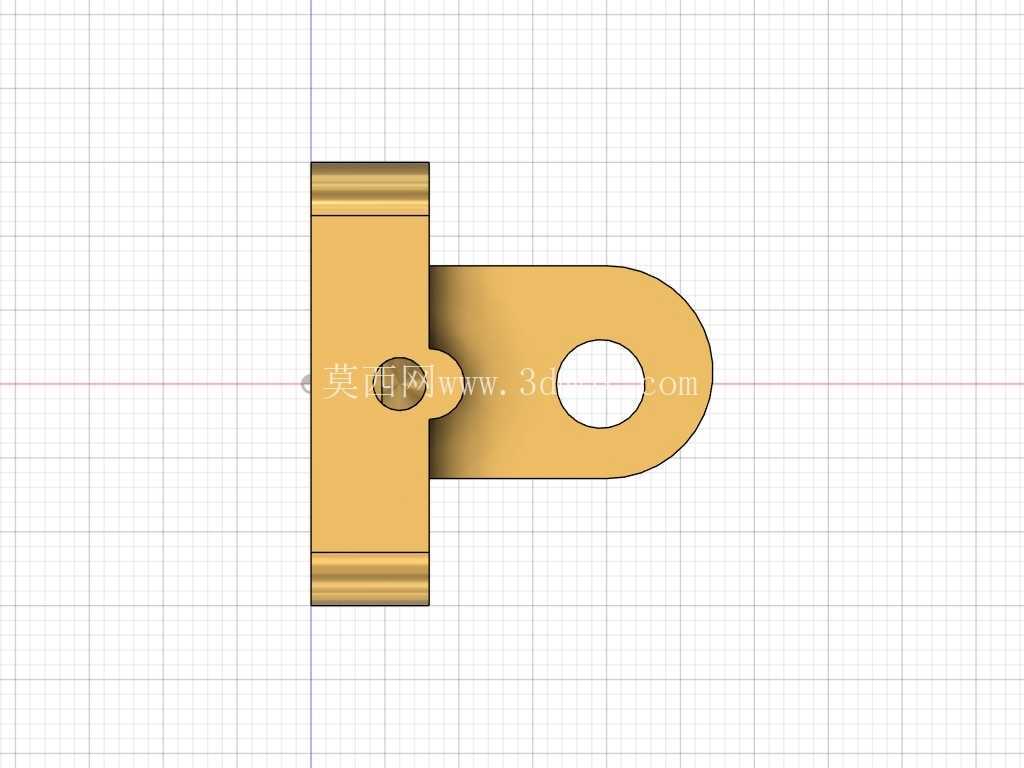

　　基板正面延伸出上下两层平行的铰接耳板，两层耳板的间距经过精准核算，刚好可以容纳对应厚度的连杆接头插入，耳板上同轴加工出贯通的铰接销轴孔，孔的内壁预留了后续配做铜套的加工余量，实际生产装配时可以压入自润滑铜套，降低销轴往复转动时的磨损量，延长整套机构的维护周期；上下耳板的外侧同样做了圆弧收边，不会在连杆摆动过程中剐蹭连杆的侧面，耳板与基板的连接位置做了渐变式的加强过渡，没有直角突变结构，能有效分散铰接点传递过来的侧向载荷，避免长期受交变载荷出现根部断裂的问题。

　　从安装边界尺寸来看，基板的整体厚度控制在适配160-300吨压铸机模架安装槽的常规尺寸范围内，上下耳板的同轴度公差控制在0.02mm以内，保证销轴穿入后不会出现卡滞，铰接转动的阻力均匀，不会因为孔位错位导致连杆摆动时出现别劲的情况，进而影响抽芯或者复位动作的响应速度。这类固定座在实际使用时，除了压铸模具领域，也可以移植到小型自动化设备的摆杆机构、工装夹具的铰接压紧单元里做支撑座使用，材质一般选用40Cr调质处理，表面做发黑防锈处理，兼顾结构强度与耐磨性能，设计时特意将铰接耳的伸出长度做了优化，既保证足够的铰接摆动空间，又不会因为伸出过长导致受力时耳板出现挠曲变形，四个安装孔的位置度公差严格控制，保证安装后基板平面与模架安装面完全贴合，不会出现倾斜导致铰接轴线偏移，影响整套传动机构的运动精度。

　　不同于市面上常见的单耳式安装座，双耳结构的抗侧向载荷能力提升了40%以上，能够承受压铸生产过程中抽芯动作带来的瞬时冲击载荷，不会因为频繁的往复冲击出现连接松动，日常维护时只需要定期检查销轴与铜套的磨损量，更换磨损件即可快速恢复机构精度，不需要整体拆卸固定座，大幅降低了模具的停机维护时间。在建模过程中，所有的安装孔位、铰接孔位都做了参数化关联，后续如果需要适配不同规格的连杆或者不同尺寸的模架，只需要修改对应参数就能快速衍生出适配不同吨位模具的型号，不需要重新从零开始绘制结构，能大幅缩短模具设计阶段的构件选型与建模周期，结构上没有复杂的异形曲面，全部采用常规机加工工艺就能完成生产，不需要特殊的五轴加工设备，普通的数控铣床配合钻床就能完成全部加工工序，加工成本控制在合理区间，适合模具配件的批量标准化生产。
