五耳带座圆筒型法兰式轴承安装支座

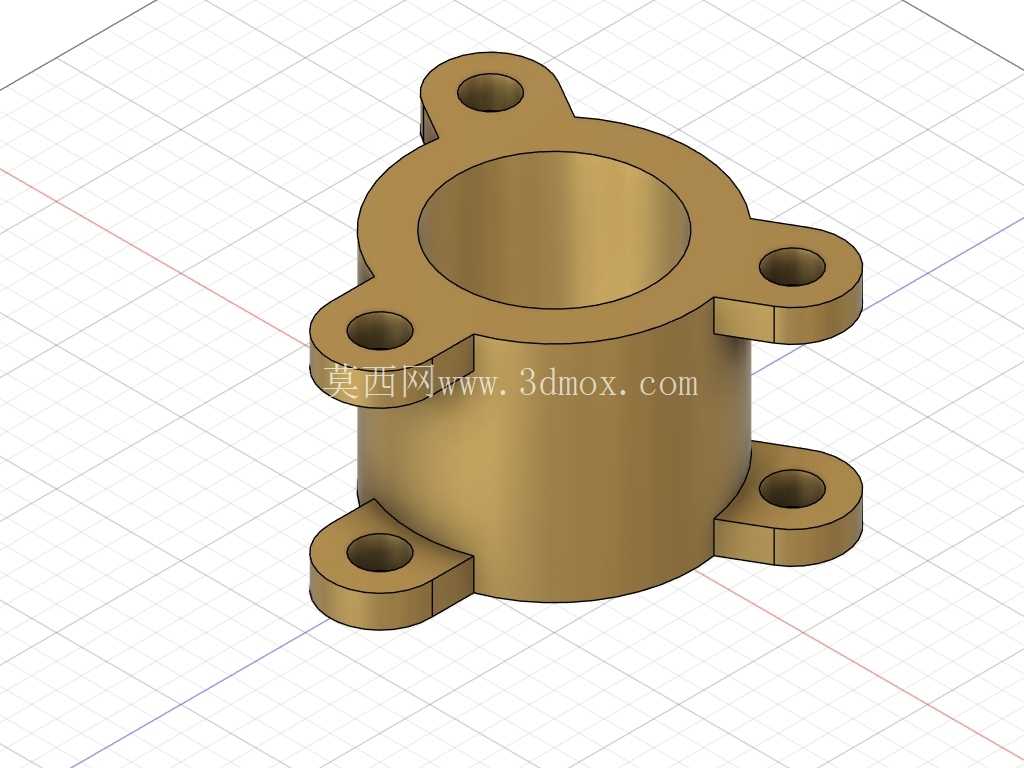

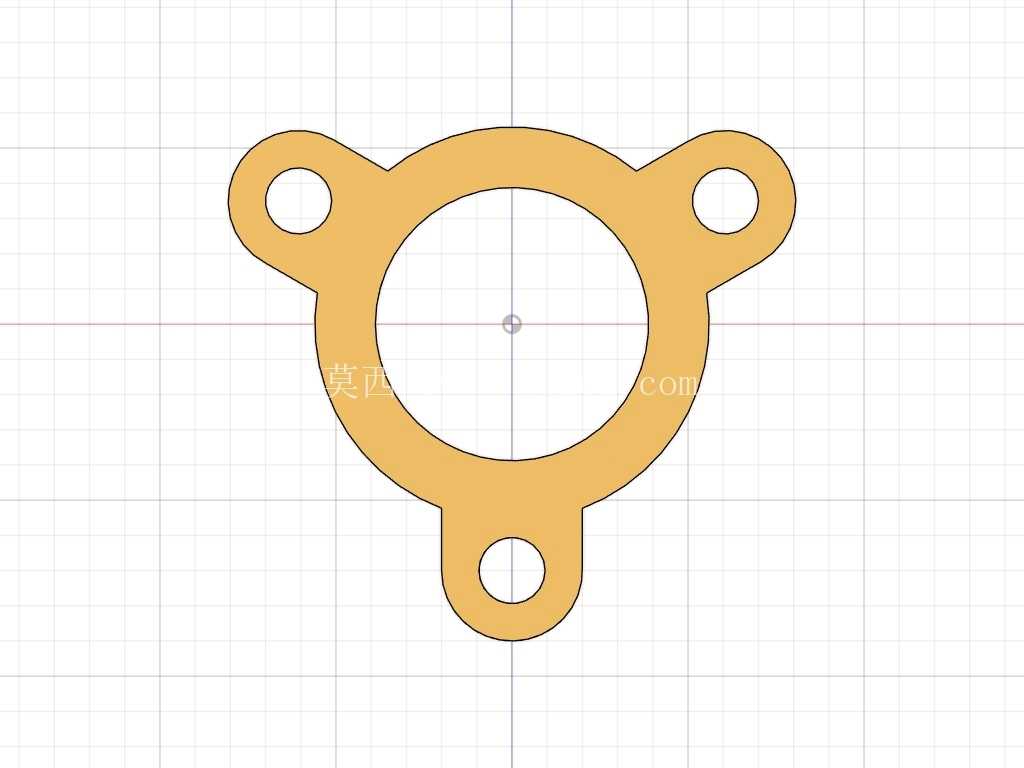

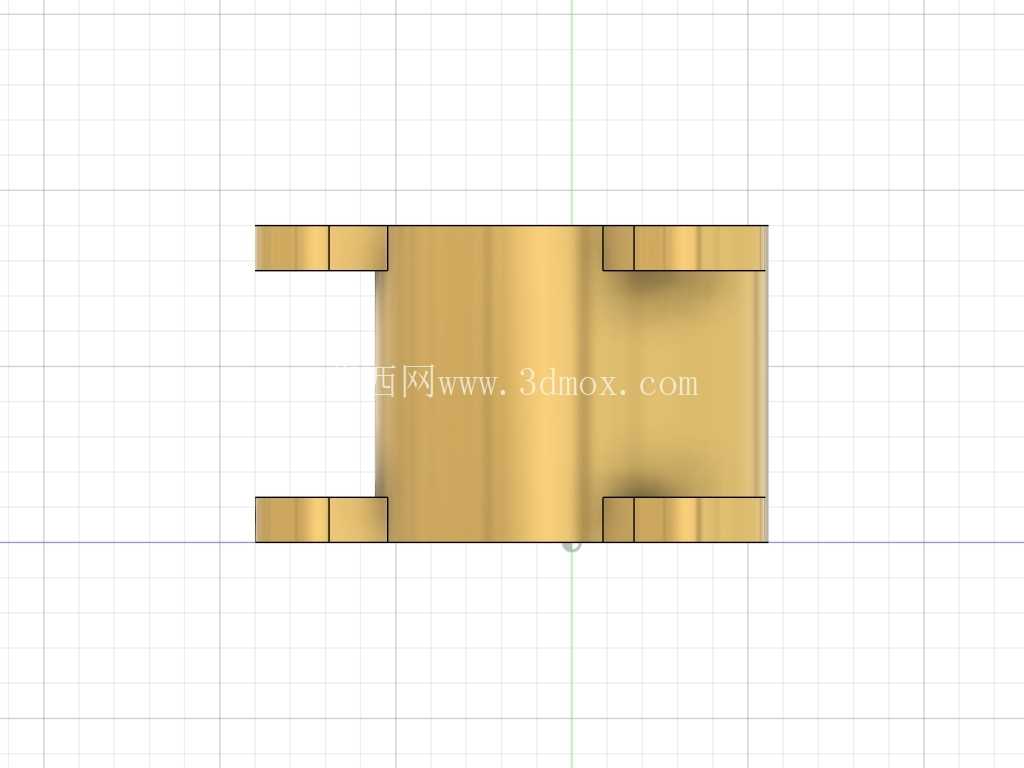

在汽车冲压生产线的模具工位布局中，这类带多安装耳的圆筒支座是承担轴类部件定位支撑的核心基础零件，日常会被布置在模具的导正机构、送料定位组件、斜楔复位机构的对应安装位，用来给穿过其中的导轴、复位杆、定位销提供稳定的径向约束，避免冲压过程中往复运动的杆件出现径向窜动，影响冲压件的成型精度。从结构本身来看，主体为等径圆筒结构，内孔是核心的配合工作面，加工时需要严格控制圆柱度与表面粗糙度，保证和穿入杆件的配合间隙处于合理区间，既要满足杆件往复滑动或者转动的顺畅度，也要避免间隙过大带来的晃动偏移。圆筒外壁均匀分布五个带安装孔的凸耳，每个凸耳的安装孔中心到圆筒轴线的距离保持一致，凸耳的底面和圆筒的下端面处于同一安装基准平面，安装时可以直接贴合模具的安装基板面，通过穿入螺栓完成固定，五个耳座的布局相比常规三耳、四耳结构，能在不额外增加支座整体重量的前提下，分散螺栓的锁紧受力，在冲压设备高频次的振动工况下，能有效降低单个螺栓的疲劳载荷，避免长期运行后出现螺栓松动、支座移位的问题。设计这类零件的时候，首先要匹配所支撑杆件的公称直径确定内孔尺寸，再根据模具安装位的可用空间确定圆筒的轴向高度，高度尺寸需要满足杆件的支撑长度要求，避免支撑跨距过大导致杆件受力弯曲；凸耳的厚度要根据实际承受的径向载荷计算，保证螺栓锁紧时凸耳不会出现压溃变形，安装孔的孔径要比选用的固定螺栓直径大0.2到0.5毫米，给安装时的位置微调留出余量，同时凸耳和圆筒主体的衔接位置要做圆角过渡，减少应力集中，避免冲压振动下衔接位置出现开裂。从安装边界来看，这类支座的整体外轮廓由圆筒外径和五个凸耳的外伸尺寸决定，安装时需要在基板上预留对应大小的避让空间，不需要额外加工沉台，直接平面贴合即可完成安装基准找正，相比带定位止口的支座，对安装面的加工精度要求更低，适配汽车冲压模具上多工位的快速装配需求。在实际工况中，这类支座不仅要承受杆件运动带来的径向载荷，还要承受冲压设备开合模时的瞬时冲击，所以选材时一般会选用耐磨铜合金或者中碳钢做表面淬火处理，保证内孔的耐磨性能，延长支座的维护更换周期，五个安装耳的布局也让支座在承受不同方向的径向载荷时，都能有对应的螺栓提供锁紧力，不会出现单侧受力失衡的情况。在冲压模具的斜楔侧冲机构里，这类支座常用来安装斜楔的复位导杆，导杆穿过支座内孔做往复直线运动，支座的安装精度直接决定了斜楔的复位精度，进而影响侧冲孔的位置度，所以建模时需要严格保证每个安装孔的位置度公差，以及内孔轴线和安装基准面的垂直度公差，避免安装后导杆出现卡滞、偏磨的问题。另外这类支座的圆筒上端面可以根据实际需求加装防尘毡圈的安装槽，阻挡冲压过程中产生的金属碎屑进入内孔配合面，减少配合面的磨粒磨损，在部分需要润滑的工况下，也可以在圆筒侧壁加工润滑油孔，连通内孔表面的油槽，给运动杆件提供持续的润滑，降低滑动摩擦阻力。
