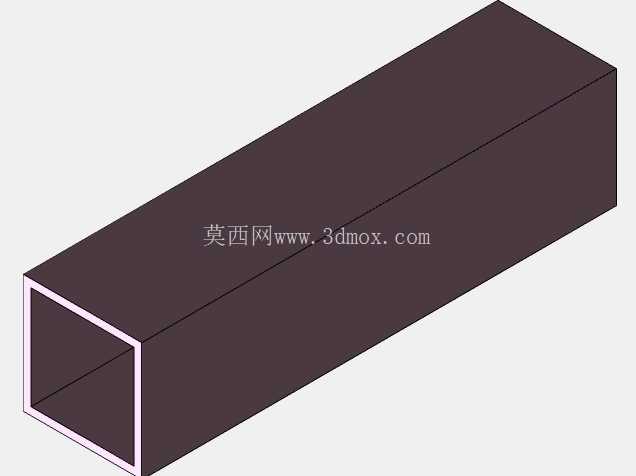

汽车冲压成型用方形空心截面型材结构

在汽车车身冲压生产线的物料输送、工装定位以及冲压件辅助支撑场景中，方形空心截面型材是应用频次极高的基础结构构件，这类构件常被用于搭建冲压工位的物料暂存架、模具安装的辅助定位靠架，以及冲压件传输过程中的侧边导向支撑结构，相比圆形截面管材，方形截面的型材在平面贴合安装时无需额外加工定位面，能够直接通过螺栓锁紧在工装基板上，大幅减少现场安装的配做工作量。从实际使用场景来看，这类方形空心构件在汽车冲压车间的焊装工位也有大量应用，白车身焊接时的夹具支撑臂、工位间的工件滑移导轨基座，都会选用这类等截面方形空心型材，其四个平整的外表面可以任意选择安装面，适配不同方向的附件安装需求，不管是安装接近开关支架、工件到位检测挡片，还是固定缓冲聚氨酯垫块，都能直接通过抱箍或者钻孔攻丝实现固定，不需要额外焊接转接板。在设计这类方形空心截面构件时，首先要考虑的是截面的壁厚均匀性，冲压生产线上的工装构件长期承受往复冲击载荷，如果壁厚不均，在频繁的振动工况下很容易在壁厚较薄的位置出现应力集中，最终引发开裂变形，建模时需要严格控制截面的内外轮廓同轴度，保证四个侧壁的厚度偏差控制在合理范围内，避免后续加工或者受力时出现偏载。其次要关注型材的端面垂直度，很多场景下这类方管需要通过端面和其他构件贴合连接，如果端面切割后存在斜度，锁紧螺栓后会产生额外的装配内应力，长期使用后连接位置容易出现松动，所以在三维建模阶段就要明确端面和型材长度方向的垂直度公差要求，给后续的下料加工提供明确的尺寸依据。从安装边界来看，这类方形空心型材的外轮廓尺寸需要和常用的冲压工装标准件适配，比如常用的方管夹、端面封盖、连接角码都是按照标准截面尺寸生产的，建模时外轮廓的边长尺寸要符合通用工装配件的适配范围，避免出现设计完成后找不到合适安装配件的问题。在型材的长度方向上，不需要额外设计复杂的加强筋结构，因为空心方形截面本身的抗扭和抗弯性能已经能够满足冲压车间常规工装的载荷需求，盲目增加内部加强结构反而会提升型材的自重，增加工装整体的负载，同时也会提升加工成本。在实际选型应用时，还要考虑型材和冲压模具的安全距离，在搭建模具周边的防护栏或者工件导向结构时，方管的安装位置要和模具的运动部件保留足够的安全间隙，避免模具上下运动时和型材结构发生干涉，三维建模阶段可以通过运动仿真模拟模具的全行程动作，核对各个极限位置下的间隙值，保证生产过程中的安全性。另外这类方形空心构件在作为冲压件的支撑结构使用时，和工件接触的棱边位置需要做倒钝处理，避免尖锐的棱边划伤冲压件的表面，尤其是汽车外覆盖件的冲压生产，对工件表面质量要求极高，任何和工件接触的工装构件棱边都要做圆角处理，防止产生压痕或者划伤，建模时就要在接触位置设计出合理的圆角，避免现场安装时再反复修磨。在冲压模具的内部结构中，这类方形空心构件也可以作为气路或者油路的布设通道，空心的内部空间可以穿入气管或者油管，把管路隐藏在型材内部，既能够避免管路外露被工件或者工具碰损，也能让工装整体外观更加整洁，减少管路杂乱带来的安全隐患，设计时要注意在型材对应位置预留穿线孔，孔边做倒角处理，防止穿管时划伤管路外壁。从受力特性来看，方形截面的型材在垂直于平面方向的抗弯性能优于同截面积的圆形管材，在承受垂直方向的冲压工件载荷时，变形量更小，更适合作为支撑构件使用，而在需要承受扭转载荷的位置，也可以通过增加截面边长或者调整壁厚的方式提升抗扭性能，不需要更换其他截面形式的材料，能够减少设计时的材料选型种类，降低车间的备件库存压力。在三维建模过程中，这类等截面构件不需要做复杂的特征建模，通过拉伸凸台命令就可以完成主体结构的创建，重点是要准确还原截面的尺寸精度，尤其是内孔的尺寸，如果后续需要在型材内部穿装其他构件，内孔的尺寸公差要严格控制，避免出现装配卡滞的问题。另外在设计连接结构时，尽量采用标准的连接件实现方管之间的拼接，减少现场焊接的工作量，螺栓连接的结构不仅安装方便，后续工装调整时也可以快速拆卸重组，提升工装的复用率，这对于冲压车间频繁换产的需求来说非常实用，不同车型的冲压生产切换时，只需要调整方管搭建的工装位置，就可以适配新的工件支撑需求，不需要重新制作整套工装。
