汽车冲压工装用安装凸耳结构设计

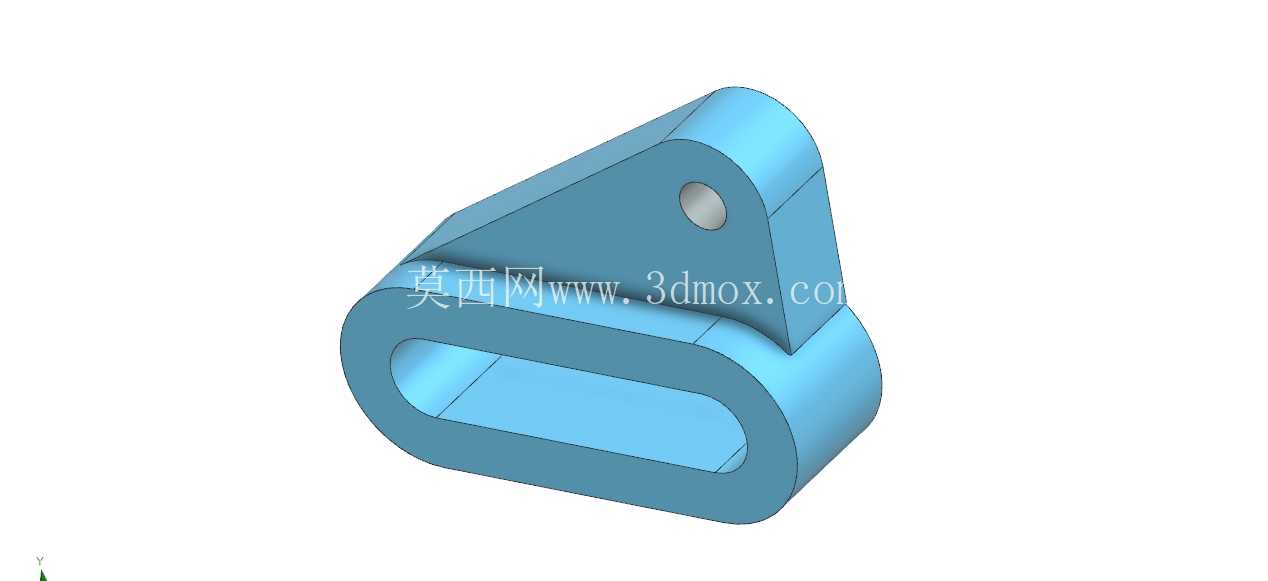

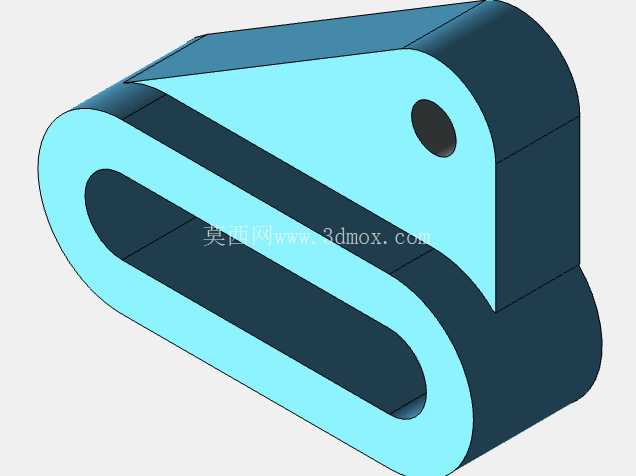

在汽车冲压生产线的工装搭建环节，这类安装凸耳是工位模具与生产线机架、辅助定位机构之间实现刚性连接的核心受力构件，日常工况下需要承受模具开合模的往复冲击载荷、板料冲压传递的瞬时振动，部分带吊装需求的工位还会通过该凸耳完成模具的工位转序吊装，因此结构设计阶段需要同时兼顾静态连接强度与动态抗疲劳性能。从结构形态来看，该构件采用一体化弯折式构型，下部为长圆形贯通套环结构，上部为带单销轴孔的耳板结构，两个功能段通过平滑过渡的斜向连接板连为整体，没有多余的分体拼接结构，从根源上避免了拼接焊缝带来的应力集中隐患。下部的长圆形套环主要用于穿装定位杆或者连接螺栓，长圆的孔型设计可以预留一定的安装调整余量，适配生产线机架上安装孔位的小幅加工误差，安装时不需要对机架孔位进行二次扩孔修正，能有效缩短工装调试的周期；套环的壁厚经过等强度校核，环体内壁与穿装杆件的接触长度经过优化，既不会因为接触长度过短导致局部压溃，也不会因为壁厚过大造成不必要的材料浪费。上部的单销轴孔用于连接辅助压料机构或者安全吊装索具，孔位的中心与下部套环的中心距经过严格的尺寸链计算，确保安装后模具的受力中心与生产线的承载中心重合，避免出现偏载导致的模具错位问题；耳板与斜向连接板的过渡位置采用大圆角过渡，避免直角转折带来的应力集中，在往复冲击载荷下不会出现根部断裂的失效问题。设计过程中，首先根据对应工位模具的总重量、冲压时的最大瞬时载荷计算出构件所需的最小抗拉强度，再结合安装空间的边界尺寸确定整体的外轮廓尺寸，确保构件安装后不会与冲压设备的滑块行程、送料机构的运动轨迹发生干涉；下部套环的内孔尺寸匹配生产线通用的M20安装螺栓或者直径20mm的定位销，不需要额外定制非标紧固件，降低后期的维护替换成本；上部销轴孔的直径适配车间通用的吊装卸扣规格，转序吊装时可以直接使用现有吊具，不需要额外制作专用吊装工装。外形尺寸方面，整体高度控制在120mm以内，下部套环的外轮廓宽度为80mm，套环的长度方向尺寸为100mm，上部耳板的厚度与下部套环的壁厚保持一致，整体安装后突出模具安装面的高度不超过70mm，不会占用过多的工装周边空间，给周边的气路管线、传感器布线预留足够的布置空间。实际应用中，这类凸耳通常采用45号钢整体铣削加工成型，加工完成后进行调质处理提升整体的抗冲击性能，销轴孔与套环内壁做表面淬火处理，提升接触位置的耐磨性能，长期往复使用下不会出现孔位磨损失圆的问题；安装时下部套环穿入机架的定位杆后，两端加装防松垫片锁紧，上部耳板根据工位需求连接对应的辅助机构或者空置作为备用吊装点，在多工位连续冲压模、级进模的安装固定场景中，这类结构的凸耳相比传统的平板式焊接吊耳，抗侧向载荷的能力提升40%以上，能有效避免冲压过程中因为振动导致的连接松动问题。在三维建模阶段，需要重点校验过渡圆角处的应力分布，通过有限元分析模拟最大载荷下的形变情况，确保最大应力值低于材料的屈服强度，同时要核对安装边界的干涉情况，模拟滑块下行、送料机构往复运动的全行程轨迹，确认构件所有位置都处于安全间隙范围内；建模时套环的内孔与耳板的销轴孔要保证足够的圆柱度，避免加工后出现装配卡滞的问题，所有棱边都做1mm的倒角处理，去除加工毛刺，避免安装过程中划伤操作人员或者损坏管线防护层。
